Dangdang.com Mechanical Drawing и AutoCAD Drawing, под редакцией Фэн Чжэньчжуна, Chemical Industry Press, настоящая книга
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
«Механический чертеж и чертеж AutoCAD» органично интегрирует механическое рисование и чертеж AutoCAD в задачи проекта. Благодаря объединению знаний, выполнению задач и расширенному обучению вы можете учиться и практиковаться, быстро овладевая базовыми знаниями в области механического черчения и навыками рисования в AutoCAD.Введение / 1
Проект 1 Рисование плоскостной графики / 6
Задача 1. Создание графического шаблона 6.
Задание 2 Нарисуйте ортогональную проекцию V-образного блока 11
Задача 3 Нарисуйте переднюю проекцию прокладки 17.
Задание 4 Нарисуйте вид сверху гайки 28.
Задание 5: Нарисуйте вид сверху дуговой ручки 35.
Задание 6. Нарисуйте план крюка 40.
Задание 7. Рисование плоских фигур разного масштаба 45
Задача 8Построение плана откосов и конусов48

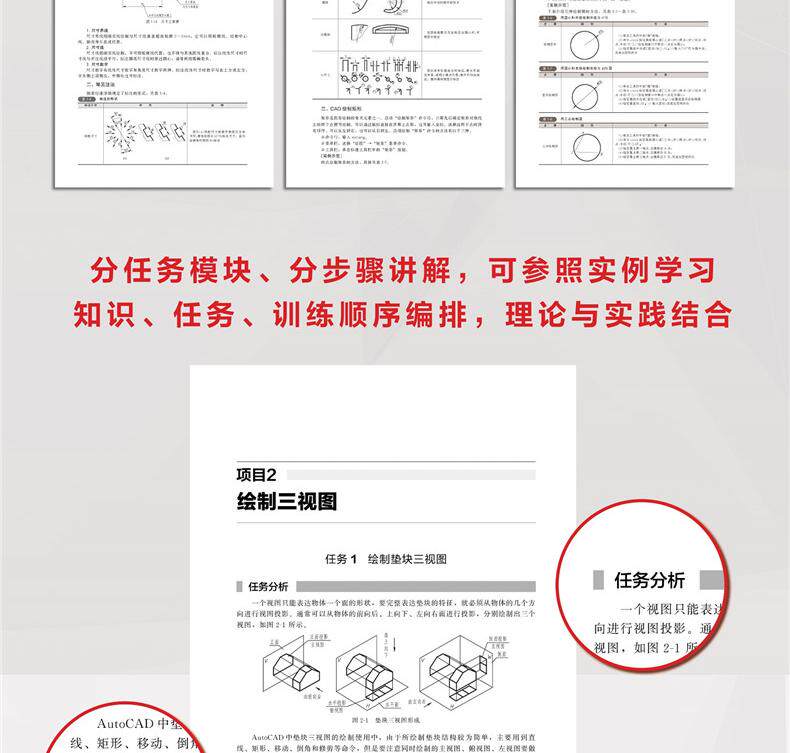

Проект 2 Рисование трех видов / 53
Задание 1. Нарисуйте три вида площадки 53.
Задание 2. Нарисуйте три вида правильной шестиугольной призмы 59.
Задание 3 Нарисуйте три вида четырехгранной пирамиды 61
Задание 4. Нарисуйте три вида цилиндра 63.
Задание 5. Нарисуйте три вида конуса 65.
Задание 6. Нарисуйте три вида мяча 67.
Проект 3 Рисование линий пересечения и пересекающихся линий / 69
Задача 1: Нарисуйте линию пересечения режущего тела 69
Задание 2 Нарисуйте линию пересечения двух пересекающихся цилиндров 85
Проект 4 Нарисовать три вида сборки / 91
Задача 1. Нарисуйте три вида гнезда подшипника 91.
Задание 2. Нарисуйте три вида основания машины 98.
Задание 3 Нарисуйте три вида опоры 101
Задание 4. Нарисуйте три вида разрезанного тела 106.
Проект 5: Нарисовать другие внешние виды машины / 110
Задание 1 Нарисуйте основной вид Г-образного блока 110.
Задание 2 Нарисуйте направленный вид Г-образного блока 113.
Задача 3. Нарисуйте частичный вид опоры 115.
Задача 4. Нарисуйте косой вид изогнутой пластины 118.
Проект 6 Рисование объемных фигур / 120
Задание 1. Нарисуйте объемную объемную схему основного тела 120.
Задание 2 Нарисуйте объёмную объёмную диаграмму правильной шестиугольной призмы 123
Задача 3. С помощью AutoCAD нарисовать изометрический чертеж соединительной пластины 128.
Задание 4. Нарисуйте изометрический чертеж узла основания машины 134.
Задача 5. Нарисуйте трехмерную форму узла гнезда подшипника 141.
Задание 6. Рисование от руки изометрического эскиза сустава 145
Проект 7 Рисование внутренней графики машины / 148
Задача 1. Нарисуйте поперечное сечение основания машины 148.
Задача 2: Нарисовать полуразрез детали машины 152.
Задача 3. Нарисуйте частичный разрез основания 155.
Задача 4. Нарисовать разрез плоскости сечения, не параллельной базовой плоскости проекции 158
Задача 5. Нарисуйте несколько полных разрезов, параллельных плоскости сечения 160.
Задача 6. Нарисуйте полное сечение двух пересекающихся плоскостей сечения 163
Задача 7. Нарисуйте участок удаления длинной оси 166.
Задание 8: Прочитайте частично увеличенную картинку 170.
Проект 8 Чертеж стандартных деталей и часто используемых деталей / 175
Задача 1. Нарисуйте виды соединения болтов и гаек 175
Задача 2. Построение вида соединения цилиндрической шестерни 184
Задание 3 Нарисовать схему подключения клавиш 192
Задача 4. Вид соединения штифтов 195
Задача 5. Рисование видов подшипников качения 198
Задача 6. Рисование пружинного вида 201
Проект 9 Чтение и рисование чертежей деталей / 206
Задача 1: Понимание схемы деталей 206
Задача 2. Прочтите схему деталей корпуса насоса 208.
Задача 3. Нарисуйте вид активной оси 210.

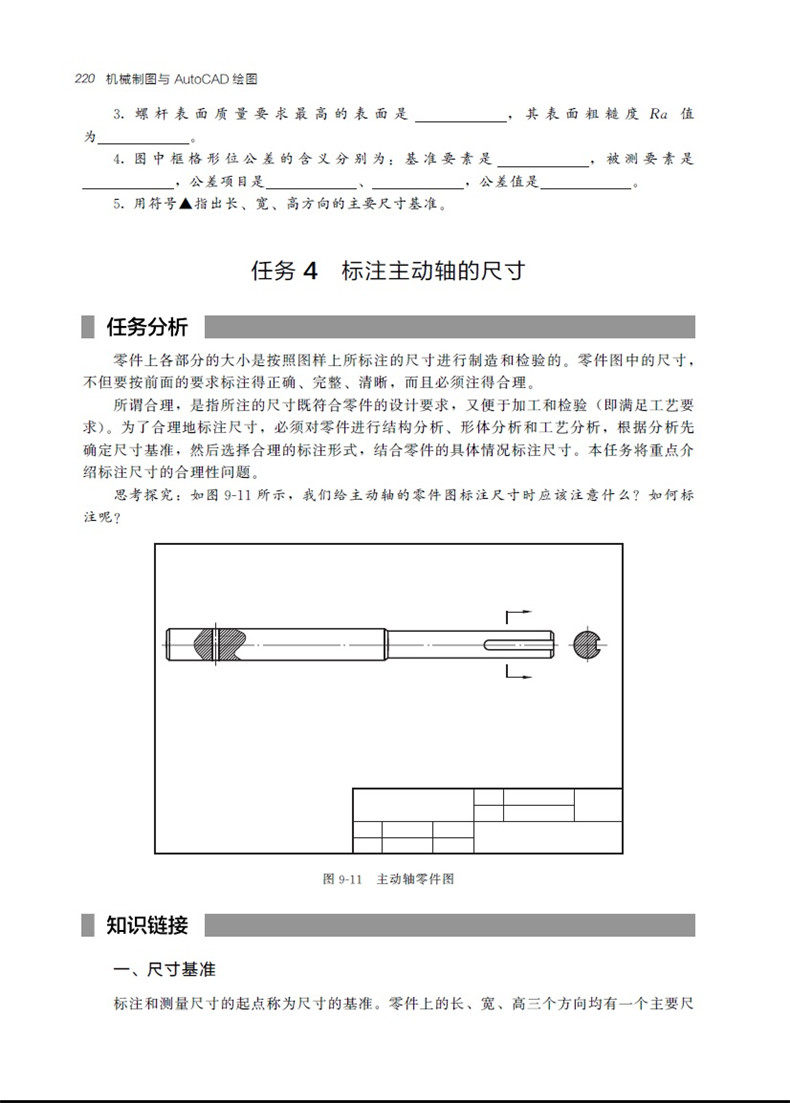

Задача 4. Разметить размеры ведущего вала 220.
Задача 5. Отметьте технические требования ведущего вала 226.
Задача 6. Нарисуйте схему деталей крышки насоса 239.
Пункт 10 Чтение и рисование сборочных чертежей / 244
Задача 1: Прочитать сборочный чертеж шестеренного насоса 244.
Задача 2. Нарисуйте простую схему сборки шестеренного насоса 253.
Ссылки / 256

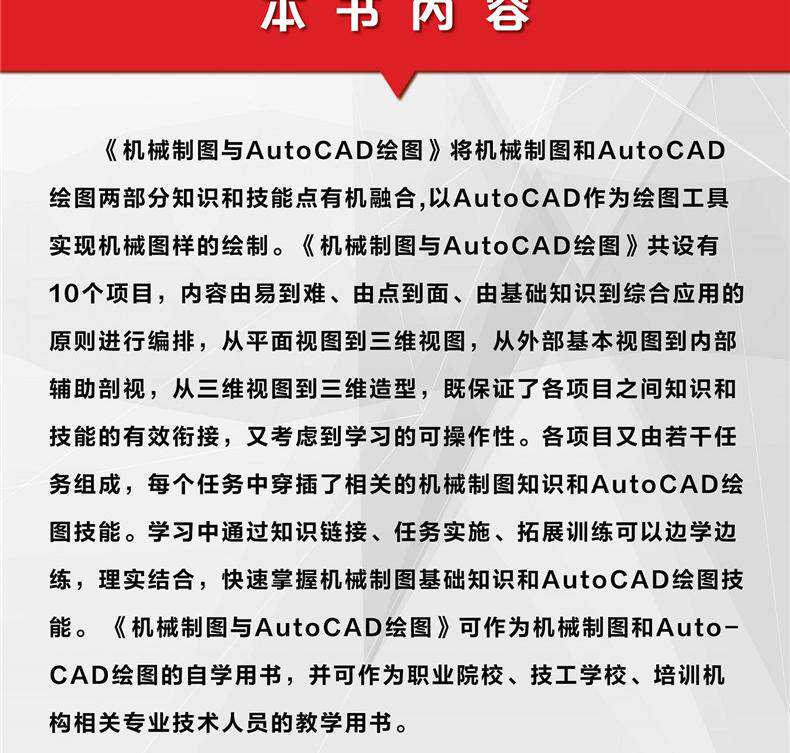

......«Механическое рисование и чертеж AutoCAD» органично объединяет знания и навыки механического рисования и рисования AutoCAD, а также использует AutoCAD в качестве инструмента рисования для рисования механических чертежей.«Механический чертеж и чертеж AutoCAD» включает в общей сложности 10 проектов, а содержание организовано от простого к сложному, от точки к поверхности, от базовых знаний до комплексных принципов применения, от вида в плане до трехмерного вида, от внешнего базового вида до внутреннего вспомогательного разреза, от трехмерного вида до трехмерного моделирования, что не только обеспечивает эффективную связь знаний и навыков между каждым проектом, но и учитывает оперативность обучения.Каждый проект состоит из нескольких задач, и каждая задача перемежается соответствующими знаниями в области механического черчения и навыками рисования в AutoCAD.В ходе обучения, посредством объединения знаний, выполнения задач и расширенного обучения, вы можете практиковаться во время обучения, совмещать теорию с практикой и быстро овладевать базовыми знаниями в области механического черчения и навыками рисования в AutoCAD.«Механический рисунок и чертеж AutoCAD» можно использовать как учебник для самообучения по механическому рисованию и чертежам AutoCAD, а также как учебное пособие для соответствующего профессионального и технического персонала в профессиональных колледжах, техникумах и учебных заведениях.
......
