SPOT [Пересмотренная версия 2018] Начало работы с ультразвуковым оборудованием (3 -е издание китайской версии перевода оригинальной книги) Кайзи - 9787030575845 Ультразвуковой входной книгу.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
- Информация о товаре
- Фотографии
Использование акций ультразвукового оборудования | ||
Ценообразование | 32.00 | |
Издатель | Science Press | |
Версия | 1 | |
Опубликованная дата | Июнь 2018 года | |
формат | 32 | |
автор | Кайо Найрен | |
Украсить | Оплата в мягкой обложке | |
Количество страниц | 198 | |
Число слов | 144000 | |
Кодирование ISBN | 9787030575845 |
Эта книга представляет собой книгу в серии «Книги по введению акций».«Ultrasonic Getsing Walling Book Department» была опубликована векторной издательской компанией Японии.«Начало работы с ультразвукового оборудования» рассказывает об использовании ультразвуковых физических фундаментов и оборудования.В книге есть 11 глав, охватывающие физические характеристики, принципы и методы ультразвуковых инструментов, зонд, регулирование устройства, псевдо -изображение, ультразвук доплеров, гармоническая визуализация, обработка изображений, принципы измерения, оборудование для хранения изображений и использование безопасности и т. Д. Книга также оснащена большим количеством простых и легких диаграмм.
Глава 1 Физические характеристики 1
1. Применение ультразвука в клинической диагностике 2 2
Две, волна 3
Три, волновой цикл 5
Четыре, тип волн 7
Пять, длина волны и скорость звука 9
Шесть, отражение 13
Семь, преломление 17
Восемь, ослабление 19
Девять, звуковое поле 21
Десять, звуковая ставка Рисунок 23
Одиннадцать, осевое (вертикальное) разрешение 25
Двенадцать, горизонтальное разрешение 27
Тринадцать, частотная полоса пропускания 29
Глава 2 Принципы и методы 31
1. Структура ультразвукового диагностического прибора 32
2. Основной принцип метода отражения импульса 34
В -третьих, введите режим A 36
В -четвертых, режим B -типа 38
5. M -форма 40
Шесть, метод подметания режима B 42
Семь, метод механического сканирования 44
8. Электронная линия подметает 48
Девять, электронный фокус (передающий сигнал) 50
10. Multi -точечная фокус (передающий сигнал) 51
11. Электронный фокус (приемный сигнал) 52
Двенадцать, фазовая массива вентилятора вентилятора сканирована (проверка сканирования выпуклого зонда) 54
13. Электронное сканирование вентилятора 56
Четырнадцать, строка проверки сканирования и время 58
Пятнадцать, сканировать 60 Сканированное сканирование 60
16. РАССЛЕДОВАНИЕ И РЕЗЕБЕНИЯ широкополосного сигнала 62
Глава 3 Зонд 64

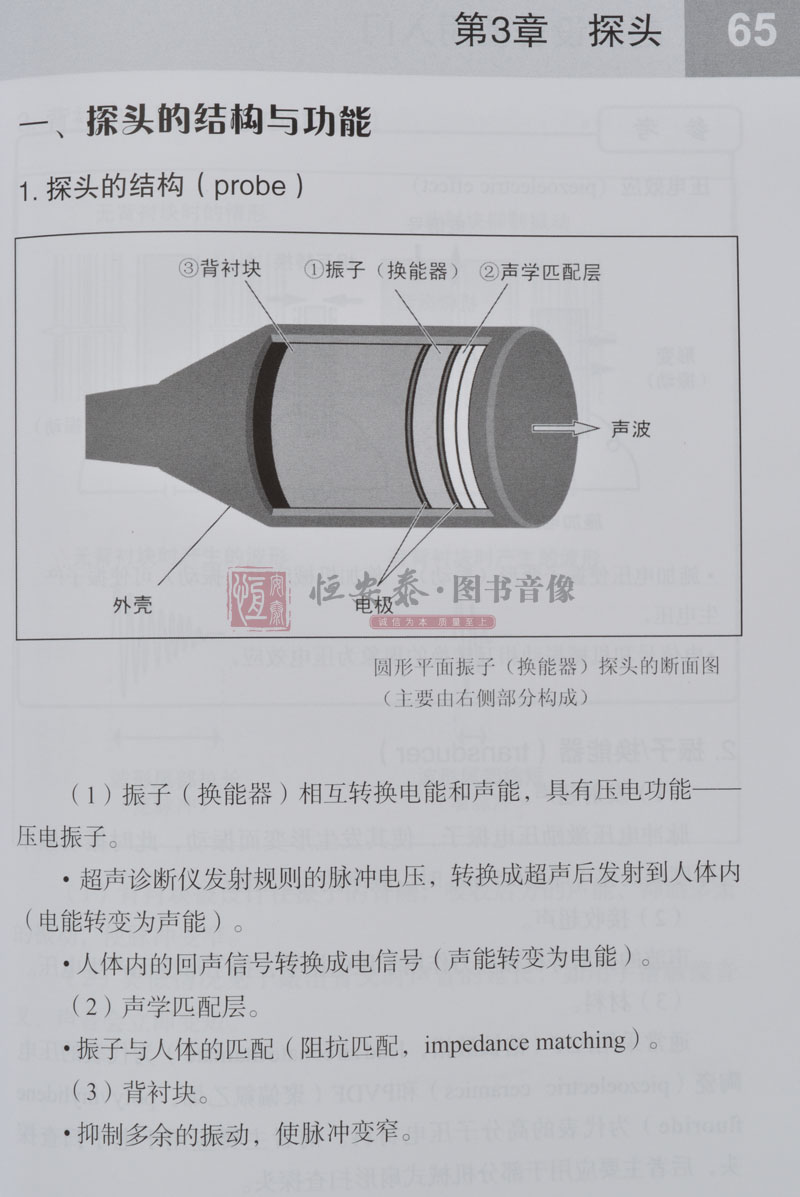

1. Структура и функция зонда 65
Во -вторых, зонд линии 69

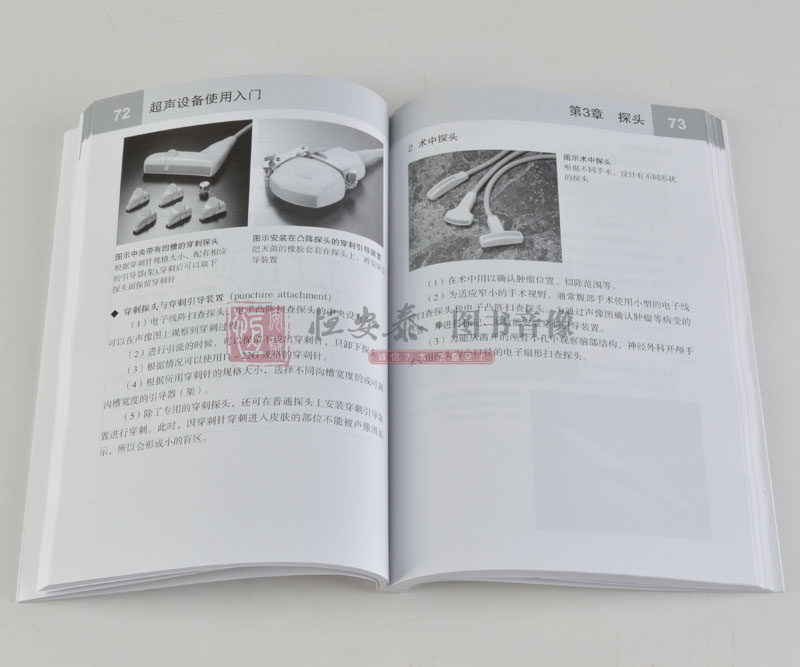

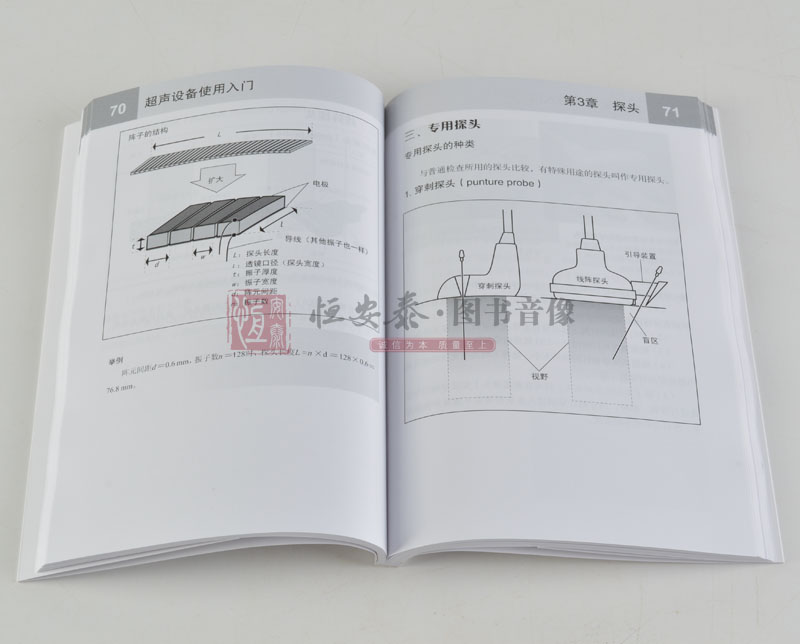

3. Специальный зонд 71
В -четвертых, зонд кольца 79
Пять, агент сцепления 81
Глава 4 Регулировка инструмента 83
1. Журнал AMP 84
2. Получите 87
3. Динамический диапазон 89
В -четвертых, STC (TGC) 91
Пять, Edge Echo Enhancement 94
Глава 5 Псевдо -Пупет Портрет 95
1. псевдо -пседо -подобный псевдо -подобный 96
Во -вторых, сценец 98
В -третьих, несколько рефлекса 100
В -четвертых, зеркальный эффект 102
Пять, искажение скорости звука 103
Шесть, псевдотатуя, сгенерированная рефракцией 104
Глава 6 Допплер Франция 106
1. Основной принцип Доплера 107
2. Частота допплера 109
3. Классификация доплеровского FA 115
В -четвертых, непрерывный закон доплеровца 119
Пятый, метод Pulse Doppler 121
6. Коррекция угла 127
7. Значение доплеровского спектра 129
8. Метод высокой частоты повторения импульса (HPRF) 133
Девять, пульсная доплеровская конструкция 135
10. Цветной визуализация кровотока (CFM) (метод цвета допплера) 139
11. Метод дисплея энергии 144
Двенадцать, настенный фильтр 147
Глава 7 Новая технология 149
Гармония визуализация 150
Глава 8 Обработка изображений 154
1. Цифровой сканирующий конвертер 155
2. Конверсия A/D 157
3. D/A преобразование 159
В -четвертых, телевизионное сканирование 160
5. Дисплей 161
6. Гамма имеет 163
7. Видеосигнал 165
Глава 9 Принципы измерения 167
1. Измерение режима типа B 168
Во -вторых, измерение моды M -образной формы 170
3. Измерение доплеровского режима 172
В -четвертых, измерение измерения гистограммы 173
В -пятых, точность измерения 174
Шесть, измерение площади и периметра 175
Семь, измерение, аналогичное окружности овальной формы 176
Восемь, измерение объема 177
Глава 10 Устройство хранения изображений 178
1. Состав оборудования для хранения изображений 179
Во -вторых, цветовой принтер 180
В -третьих, принтер термической чувствительности 181
В -четвертых, цифровое сохранение 183
Глава 11 Используйте безопасность 185
1. Электрическая безопасность 186
Во -вторых, ультразвуковая безопасность (ультразвуковой биологический эффект) 188
В -третьих, дезинфекция и стерилизация зонда 193
В -четвертых, проверка и обслуживание инструмента 195
Глава 1 Физические характеристики
1. Применение ультразвука в клинической диагностике
1. Ультразвук
(1) Частотный диапазон, который может услышать человеческое ухо, составляет 20 ~ 20000 Гц.
(2) выше, чем эта частота называется ультразвуковым (ультразвуковым), и эта частота называется вторым звуком.
(3) Ультразвук обычно определяется как звук, который не может быть услышан.
2. Применение ультразвука в клинической диагностике
(1) Ультразвук передает человеческое тело как среду.
(2) Управление мощностью в определенном диапазоне и отсутствие повреждения человеческого тела.
(3) направлен высокочастотный ультразвуковой луч.
(4) Различные ткани в организме человека имеют разные акустические характеристики, а рефлекторное эхо (Echo) будет генерироваться на разных интерфейсах ткани.
(5) Как правило, ультразвуковая частота ультразвукового диагностического прибора составляет 3,5 ~ 5 МГц.20 ~ 30 МГц можно использовать в специальных частях, таких как кожа.
3. Характеристики ультразвуковой диагностики
(1) Нет радиоактивного, не -инвазивного и повторяющегося.
(2) Наблюдение за поверхностными изображениями в режиме реального времени.
(3) Объем инструмента невелик, удобен для движения и дешево.
(4) Вы можете использовать допплеровский метод для проверки кровотока.
Волна
1. волна (волна)
(1) Волны делятся на поперечную волну и продольную волну.
① Heng Wave: направление распространения волн перпендикулярно друг другу с направлением вибрации источника вибрации.
② Wanitudio Waves: направление распространения волн согласуется с направлением вибрации источника вибрации, также известного как плотная волна.
(2) Продольная волна или горизонтальная волна не являются средой передачи волн, и среда вибрируется только на месте.Вибрация формирует волны по очереди, что распространяется.
(3) Скорость передачи волны называется скоростью распространения.
(4) Волны Хэна также называют сдвигом волны
2. Звуковая волна
(1) Звуковые волны - это продольные волны.
(2) Вибрация колокола приводит к вибрации окружающего воздуха, а волны формирования вибрации продолжают распространяться вперед.
(3) Направление вибрации воздуха согласуется с направлением связи.
Звуковые волны
Звуковые волны - это вертикальные волны, а их передача обычно представлена рисунком II.
В -третьих, цикл волны
Цикл периода (период)
(1) Горизонтальная ось на рисунке указывает время, а вертикальная ось указывает амплитуду вибрации.Пусть цикл T = 100 мс, каждый повторяющийся 1 раз;
(2) Частота (частота) = время вибрации LS
(1) На рис.Угол θ также меняется со временем.Скорость θ с течением времени называется угловой скоростью (ω), а скорость угла также называется угловой частотой.
(2) На рисунке ⅱ показана траектория движения S, которая меняется со временем.
? Если точка P поворачивается в течение 1 недели на круговой неделе, точка S вернется в исходное положение вдоль траектории его движения, которое называется циклом (в настоящее время фаза θ = 360°Полем
?
(При начальном значении рисунка выше y = 0, θ0 = 0)
Если точка проекции точки P при оси x составляет S ′, есть, есть
Эта форма волн называется синусоидальными волнами.
