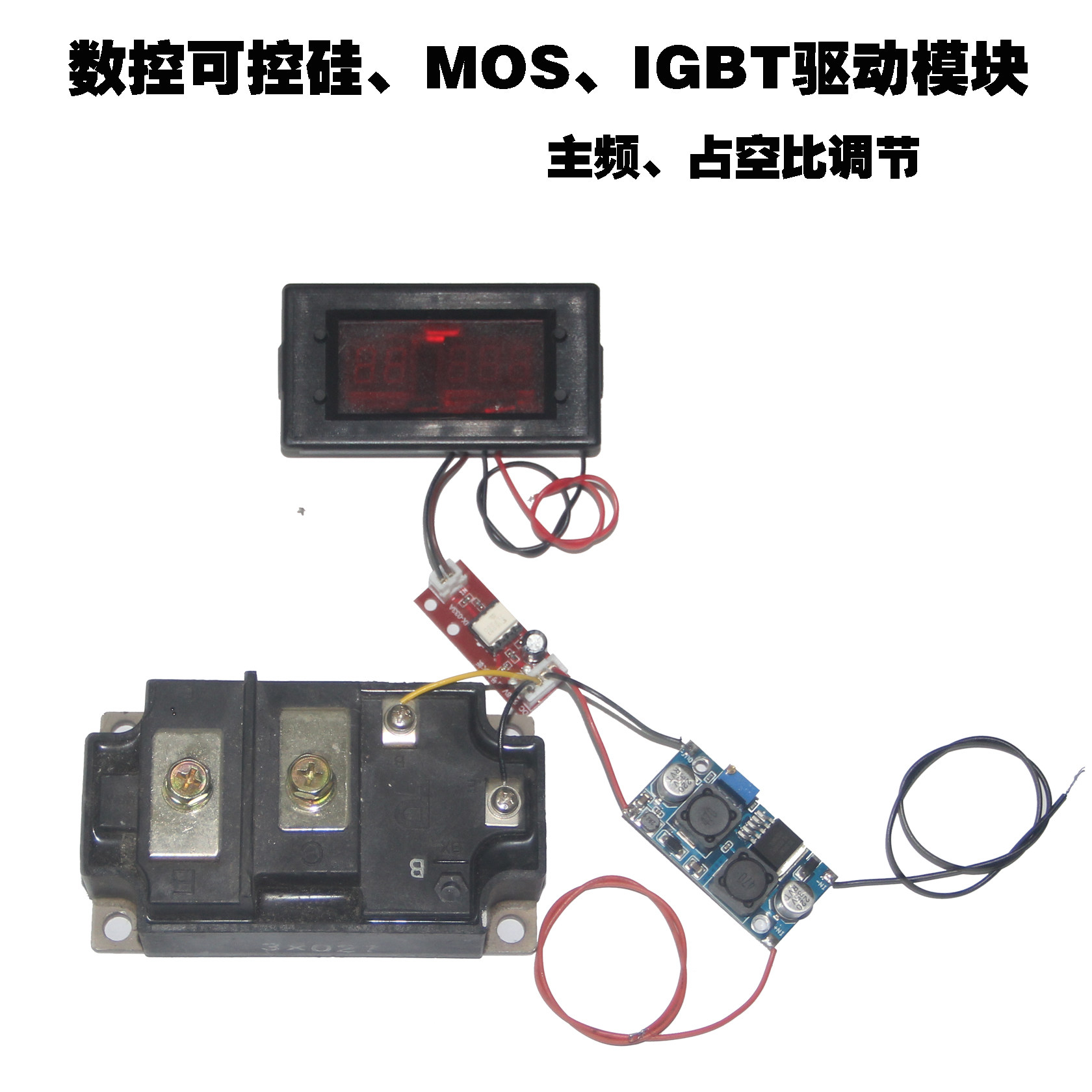

Модуль IGBT Модуль Дарлингтон задних платиновых платиновых осветительных машин с приводом с приводом с высокой частотой световой светильника
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

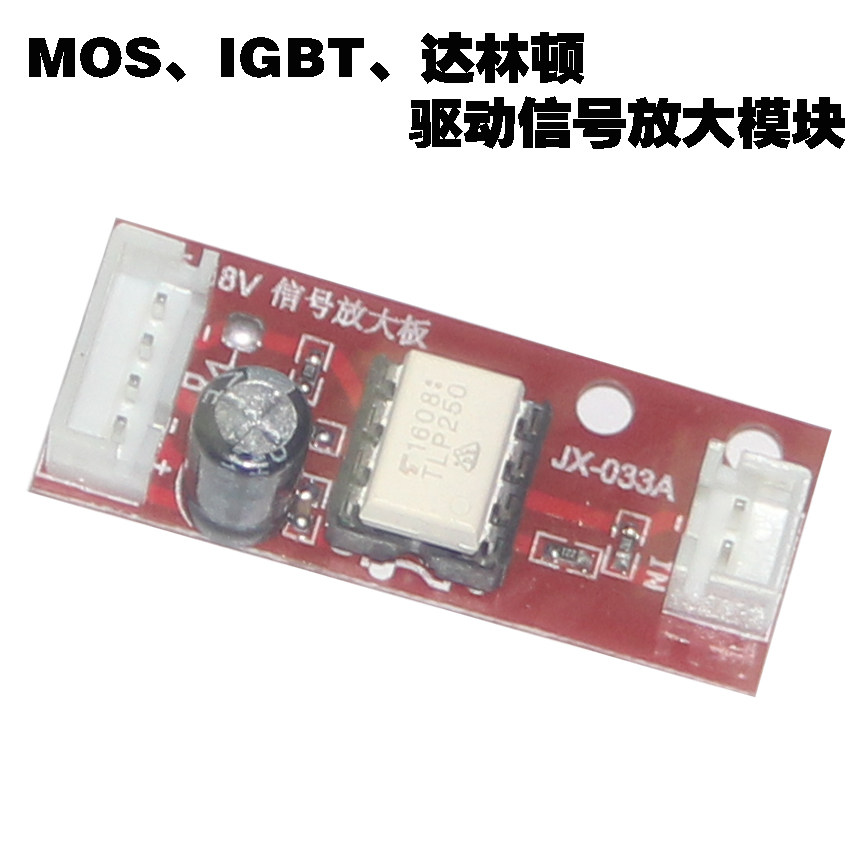

| Цвет: | Таблица 245 модуля регулировки частоты рабочего цикла, Автоматический подъем и модуль быстрого развития, Модуль усиления сигнала, Таблица 120 модуля регулировки рабочего цикла смешивания |
Таблица модулей регулировки частоты рабочего цикла
Основные параметры:
Входное напряжение источника питания: 5–15 В, нормальное значение: 8–15 В (источник питания 5 В подключен к выходному контакту 7805)
Выходной ток: максимум 20 мА
Выходное напряжение: 5 В
Выходной ток OUT2: встроенный тотемный выход максимум 200 мА
Выходное напряжение OUT2: выходное напряжение встроенного тотема = входное напряжение
Собственный рабочий ток: максимальный<60MA
Регулируемый диапазон частот: 5-245 Гц
Регулируемый диапазон рабочего цикла: 1-99%
ВХ - вход:<0,7 В действительно
ВХОД+вход:>Эффективное 0,7 В
Выходная форма волны: клыка
Шаг частоты: 1 Гц
Шаг в соотношении пошлина: 1 %
Режим отображения: например, рабочий цикл 18%, частота 56 Гц. Дисплей: 18 056
Размер: стандартный размер 5135 метров, Д = 78 * Ш = 43 * В = 17 мм,
Размер отверстия: Д=70*Ш=38ММ

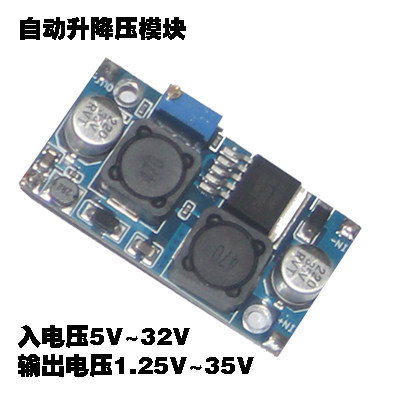

Автоматический подъем и модуль быстрого развития
● Ультра -широкое входное напряжение 5 В ~ 32 В;
● Ультра -все выходное напряжение 1,25 В ~ 35 В (с автоматическим напряжением подъема, в пределах диапазона работы любой вход напряжения может постоянно напрягать любой выходной выход);
● Встроенный -в 4A с высокой температурой мосфетной трубки, которая делает эффективность до 94%; (ток LM2577 составляет всего 3А).
● Сверхвысокая частота переключения 400 кГц, меньшая пульсация и меньший размер.(Частота LM2577 составляет всего 50 кГц
Природа модуля: не -изоляционное напряжение (повышение)
Метод выпрямления: не -синхронное исправление
Диапазон ввода: 3,8 В ~ 32 В.
Диапазон выхода: 1,25 В ~ 35 В.
Входной ток: 3A (максимум), без нагрузки 18 мА (вход 5 В, выход 8 В, без нагрузки менее 18 мА. Чем выше напряжение, тем больше ток без нагрузки.)
Эффективность конверсии:<94%(чем больше разность давления, тем ниже эффективность)
Частота переключения: 400 кГц
Выходные Ribples: 50 мВ (чем выше напряжение, тем больше ток, тем больше волновая)
Привет Елена:±0.5%
Уровень регулировки напряжения:±0.5%
Рабочая температура: -40 ℃ ~ +85 ℃
Габаритные размеры: 48мм*25мм*14мм (длина*ширина*высота)

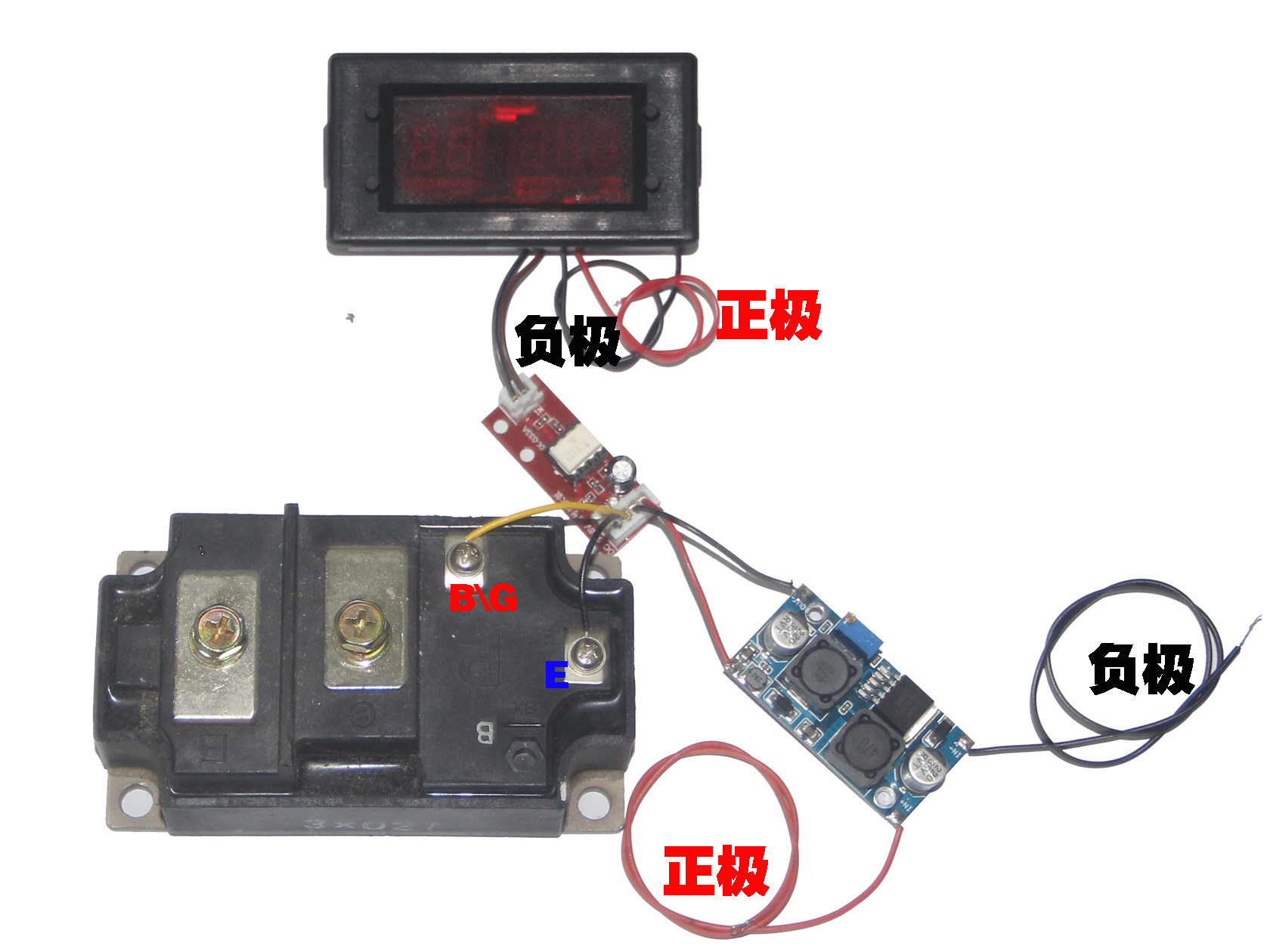

Ниже приведена карта проводки:
