Готовой продукт защитного доска докладчиков
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Черная эстафета версия питания AC12-0
- Прозрачная реле Версия питания AC15-0
| Цвет: | Прозрачная реле Версия питания AC15-0, Черная эстафета версия питания AC12-0 |
Двойной защитный досок спикера.Продукты.Есть две версии, которые рекомендуются для черного эстафеты.Две версии одинаковы, за исключением реле и внешнего вида.
Прозрачная реле имеет прекрасный внешний вид, а черная реле запечатана. Его нелегко окислять в течение более длительной жизни.

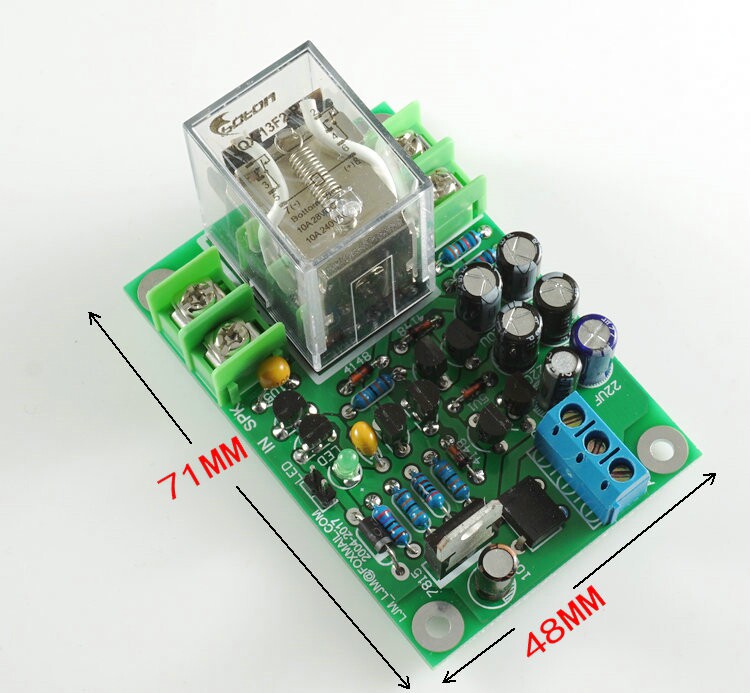

Версия прозрачной реле: длинная*широкая*высокая =71*48*38MM Вес = 60 граммов

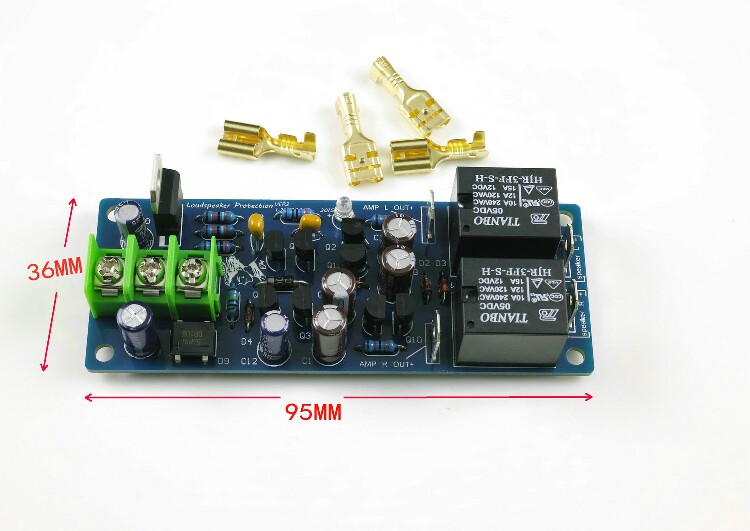

Черная эстафетная версия:Длинная*ширина*высота =95MM*36MM*20MM Вес = 45 граммов
Принят конструкция полного разделения транзисторного компонента.Два канала имеют набор независимых сигналов DC DECECTION.
В отличие от двух каналов IC -типа UPC1237, разделял набор обнаружения.  избегайте двухканального асимметричного DC одновременно
В то время рог DC не может быть вызван правильным эффектом защиты.
На доске есть два комплекта 10а большого серебряного контактного реле серебра.
AC 12  V источник питанияСущностьПри устойчивом напряжении максимальное напряжение переменного тока составляет 18 В.
ПРИМЕЧАНИЕ. Защитная плата питается, и тот же набор напряжения не может быть разделен на предыдущем этапе.
Повреждение короткого замыкания.
Входное напряжение постоянного тока в защитную плату> + - 0,6 В, вырезать в out.
С помощью светодиода на плате светодиод мерцает при задержании ботинка, или защита DC.
При нормальной работе светодиод яркий и яркий.
О проверке защитной доски.
Используйте цифровой универсальный стол, чтобы потянуть ко второму шесте.
Красной ручкой in, black pen connection gnd, реле отключено, светодиодное мерцание.
Затем используйте черную ручку для подключения, красная ручка соединяет GND, реле отключено и светодиодные вспышки.  для защиты нормального.

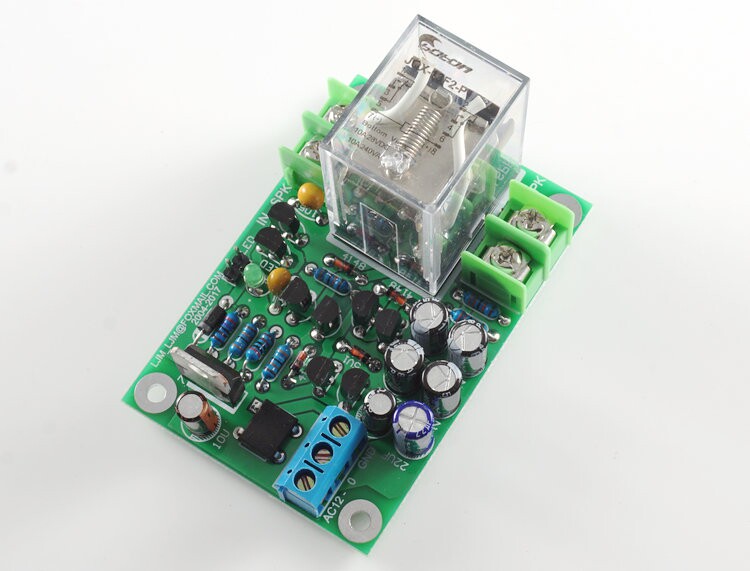

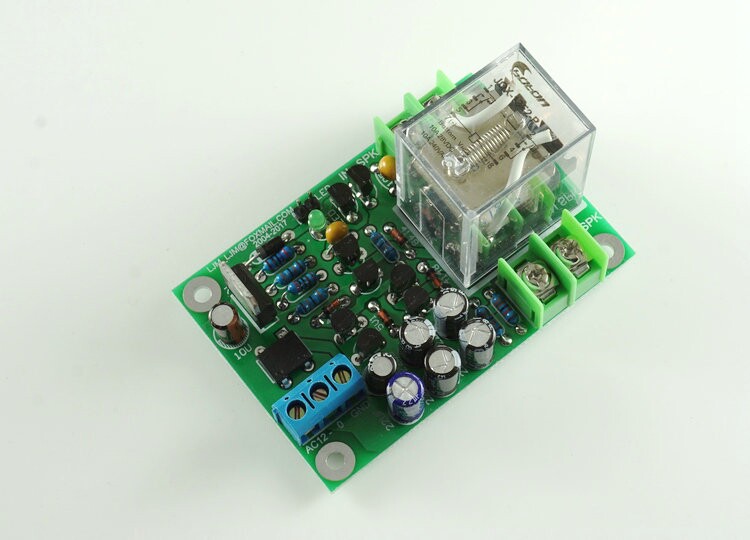

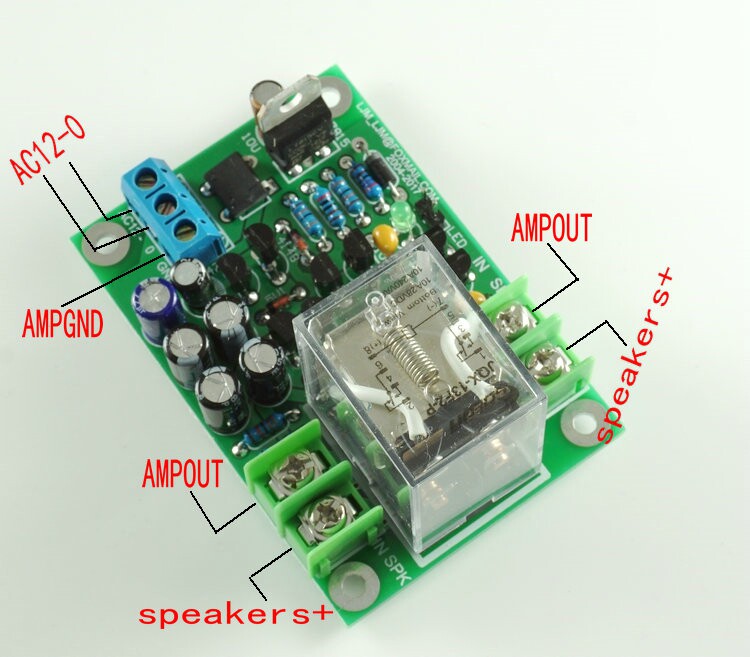

Версия прозрачной реле:
Проводка в основном такая же: 3 -футовые розетки,AC12-0Это коммуникация трансформатора 12V.
другойAMPGNDЭто пол источника питания пластины.
AMPOUTОн вышел+ выходной сигнал+ выходной сигнал+
Затем speakers+   IS+.

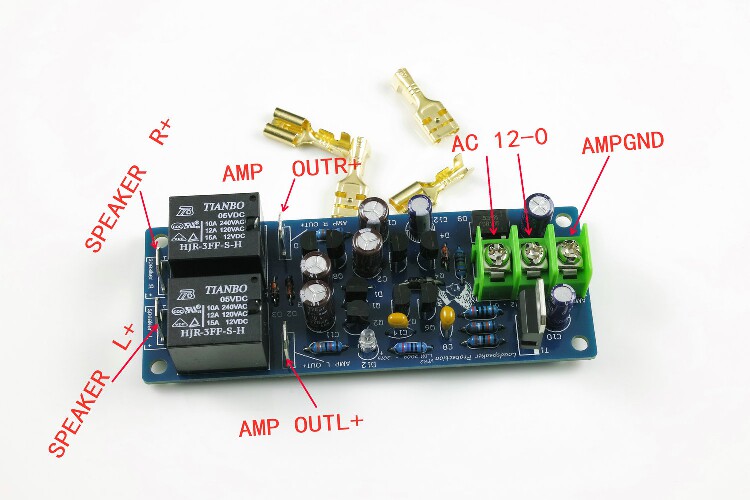

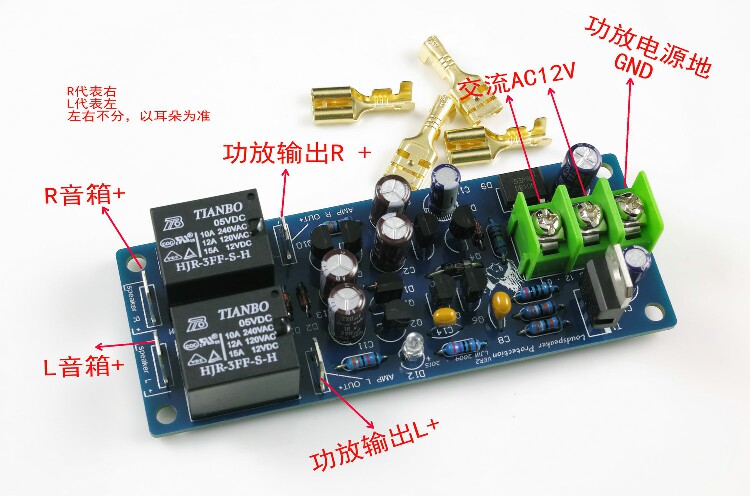

Версия реле Black Seal:
