UNO R3 Поддерживающая доска для расширения датчика.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
UNO R3 Поддерживающая доска для расширения интерфейса датчика UNO R3 Port Port Port Port Poard Port Poard

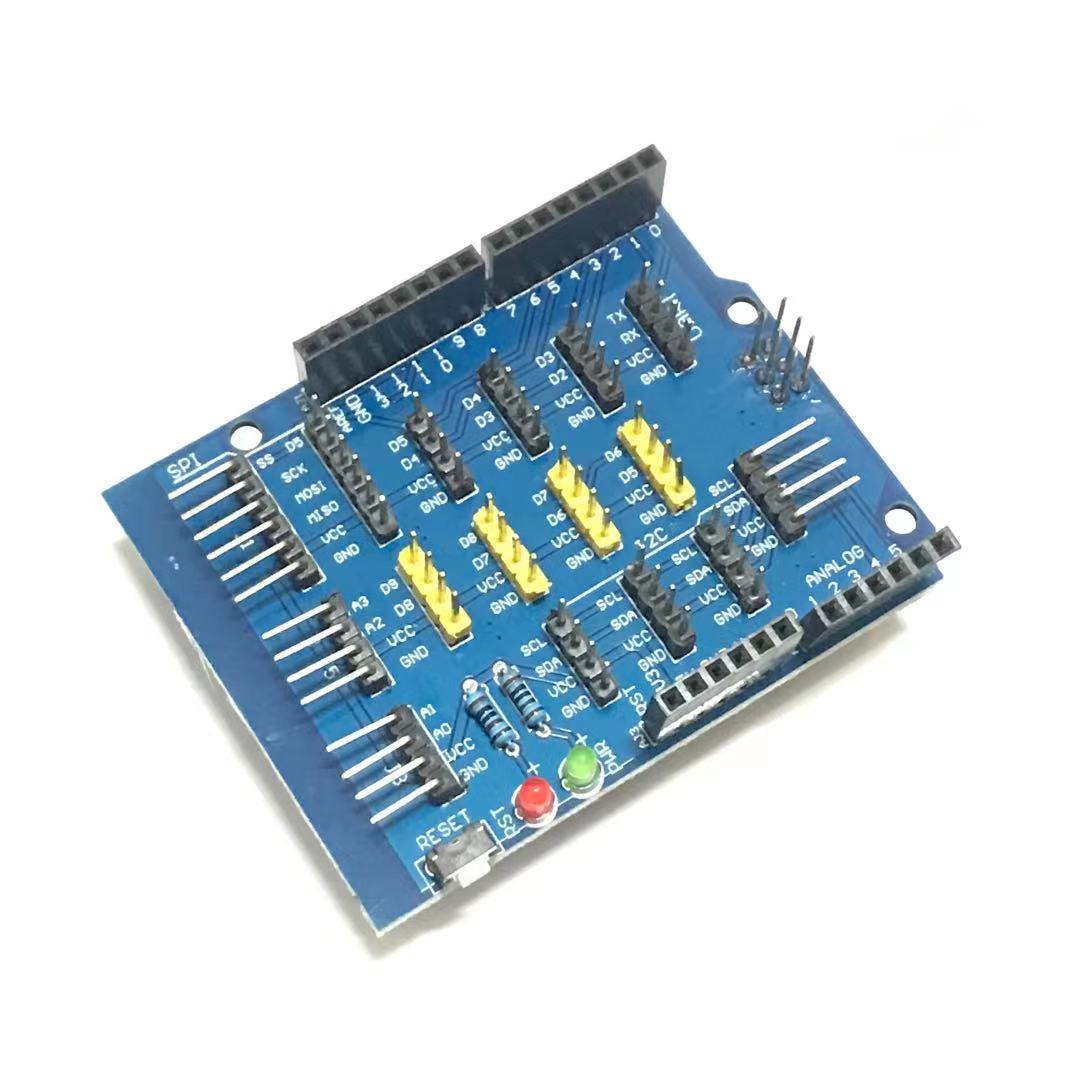

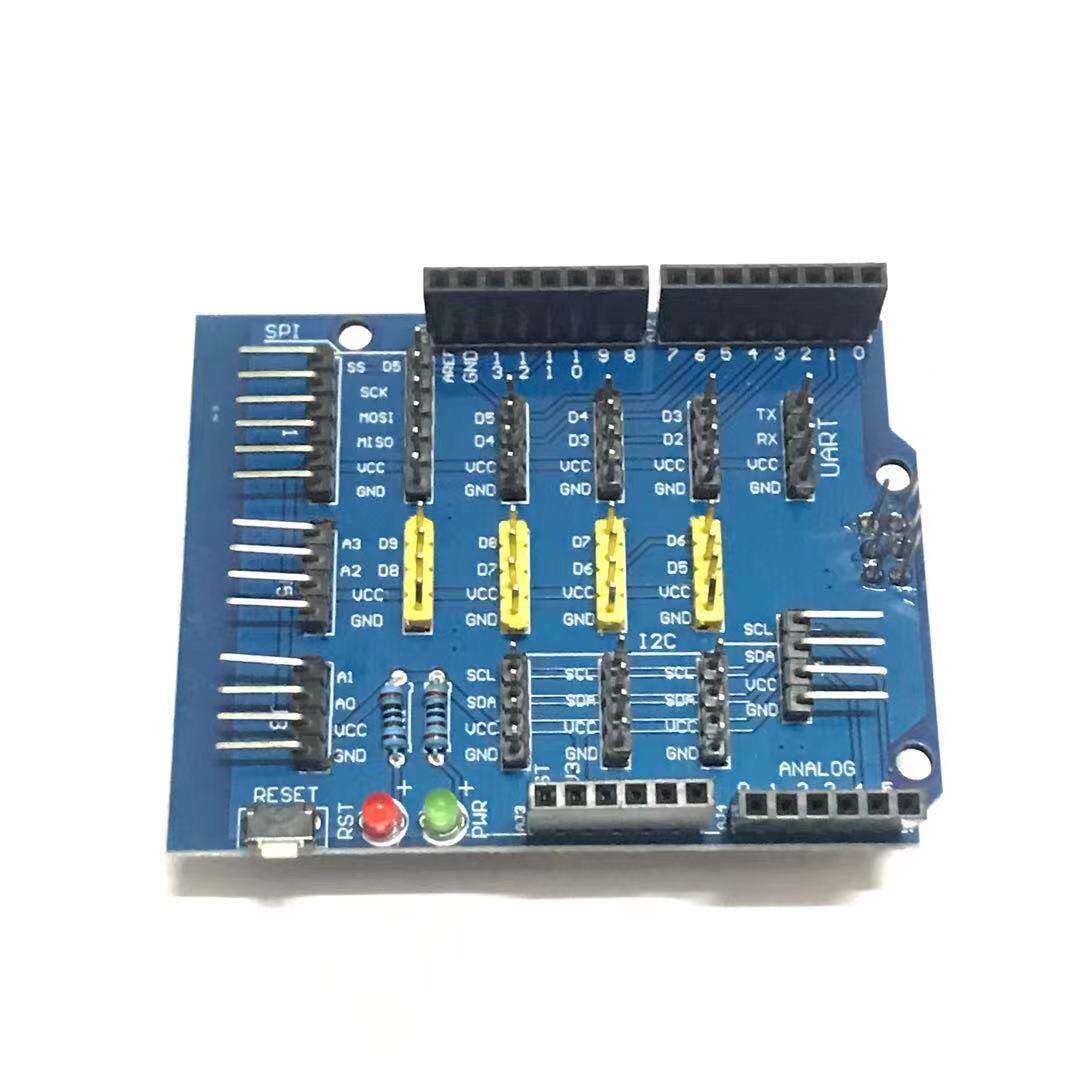

Этот модуль является совместимой платой для расширения датчика, совместимой с Arduno Uno R3.Интерфейс SPI, интерфейс UART, часть цифрового интерфейса и аналоговый интерфейс основной платы платы удобен, что удобно для энтузиастов DIY и интерактивных дизайнеров Arduino, чтобы быстро повесить модуль на материнскую плату Arduno, чтобы ускорить проект Прогресс развития.
Характеристики доски расширения следующие:
1. Подходит для Arduno Uno R3, Catduino и других совместимых материнских платок.
2. Энтив сброс сброс, источник питания и индикатор сброса.
3. Продолжайте складывать расширение Arduino с другими функциями.
Ресурсы привели к эксклюзивному интерфейсу иглы:
SPIинтерфейс: 2 интерфейсы SPI разделяют шину SPI.
Цифровой интерфейс: 7, каждый интерфейс содержит 2 сигнальных кабеля и 2 и шнур питания, которые могут быть подключены к модулю 3 или 4 линий;
UARTинтерфейс: TTL последовательный порт, вы можете повесить модуль последовательного порта.
Аналоговый интерфейс: Два, каждый интерфейс содержит 2 сигнала ADC и 2 и шнур питания.
I2Cинтерфейс: Четыре, модуль интерфейса I2C с различными адресами может быть подключен одновременно, и его также можно использовать в качестве аналогового интерфейса, общего цифрового интерфейса (когда интерфейс недоступен, когда используется интерфейс не -I2C );
Кнопка сброса: Кнопка касания на стороне делает сброс более удобным;
Индикатор: Красный светодиод - это светодиод сброса, который находится при сбросе;
Силовая интерфейс: 5 В из материнской платы, источник питания непосредственно к каждому интерфейсу, описанному выше;
Это более удобно и простой в использовании базовый щит для подключения модулей к Arduino, совместимым с материнскими платами.
Небольшие модули в хранилище, такие как модуль карты MircoSD, модуль сенсорного датчика, модуль тактовой передачи RTC и т. Д., Могут быть непосредственно подключено к плате расширения, указывая следующее:
Меры предосторожности:
1.7 Сам цифровой интерфейс реплицируется булавками
2. Существует интерфейс SPI Pink Pins D5, поэтому, если модуль подключает этот интерфейс SPI, цифровой интерфейс, содержащий D5, не будет использоваться нормально.
3. При использовании шины SPI, независимо от того, используется ли SS для выбора, SS PIN (т.е. D10) должен быть установлен на выходной порт.
