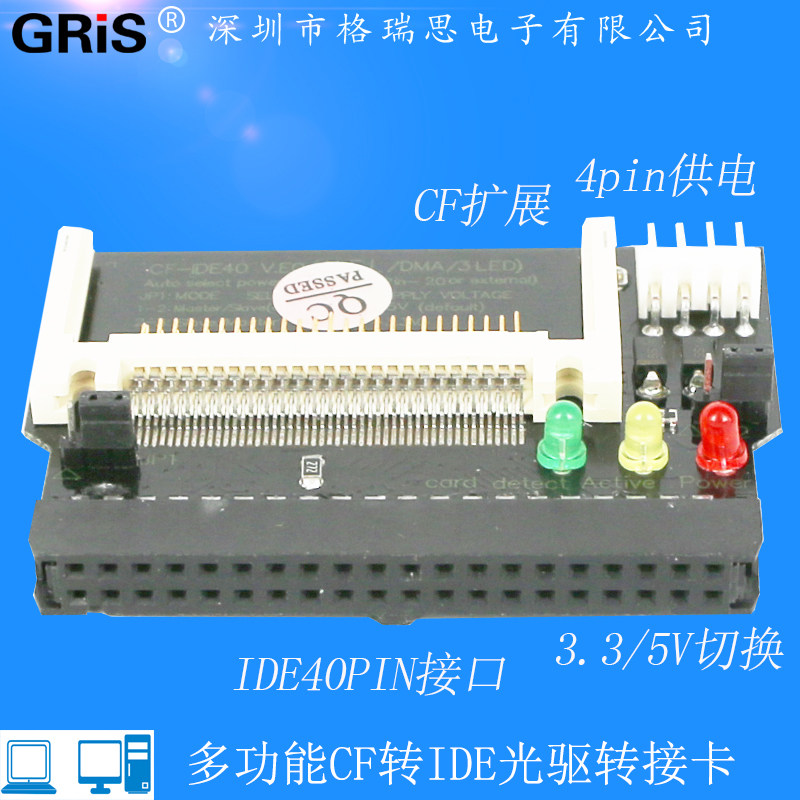

IDE TO CF CARD CARD 3.5 -INCH Desktop Naptop CF в IDE40P Moth Head IDE на CF44 Card Card
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Compaact Flash (CF) карта представляет собой движущийся твердое электронное диск, который имеет стандартный интерфейс интерфейса IDE.Это небольшой электронный диск с большой -личкой.Мы разработали серию адаптеров CF до IDE, чтобы облегчить использование карт CF на стандартном IDE.
CF Card -это электронная дисковая карта с низкой ценой.На фабрике электроники люди используют CF -карты в качестве жестких дисков для хранения программного обеспечения для тестирования, потому что частые блок питания для открытия/выключения могут легко повредить традиционные механические жесткие диски.
Характеристики производительности:
* Соответствие стандартам: спецификации CF Ver2.0, IDE/ATA-33 Спецификации.
* Стандартный интерфейс интерфейса IDE: True-ID и поддерживает режим передачи DMA-33.
* Поддерживайте два типа CF-I и CF-II: IBM Micro-Hard Drives, которые также поддерживают интерфейс CF-II.
* Интерфейс IDE составляет 40 контактов/2,54 мм Мать подключение: Вы можете напрямую вставить эту карту в сокет IDE.

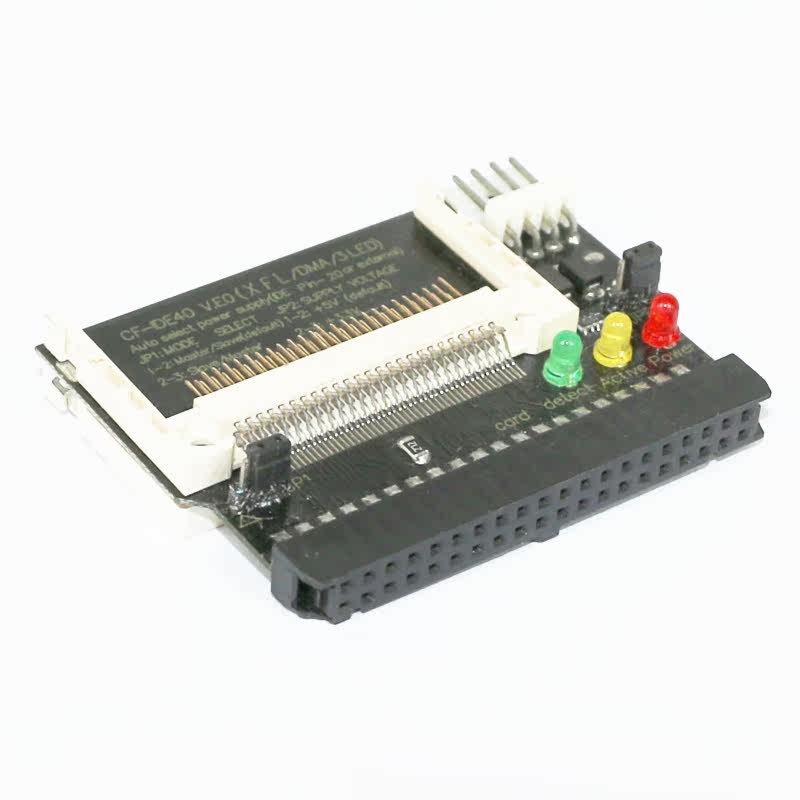

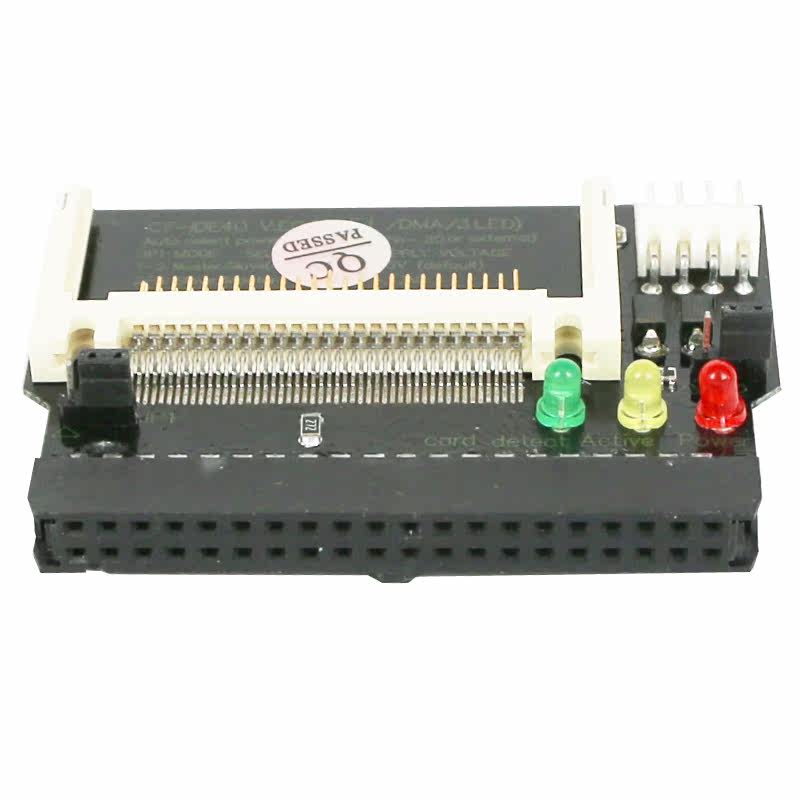

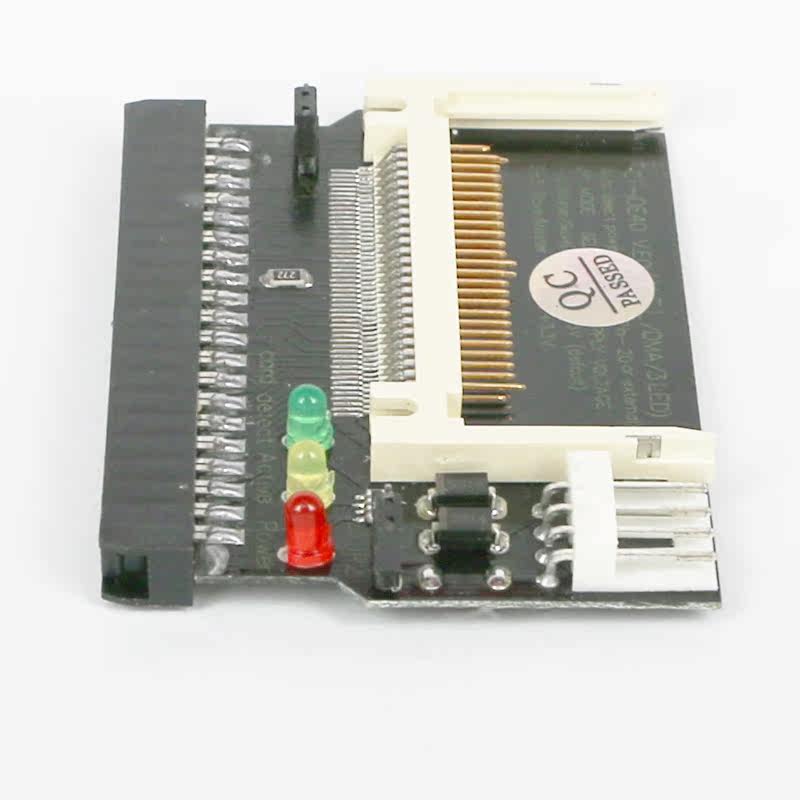

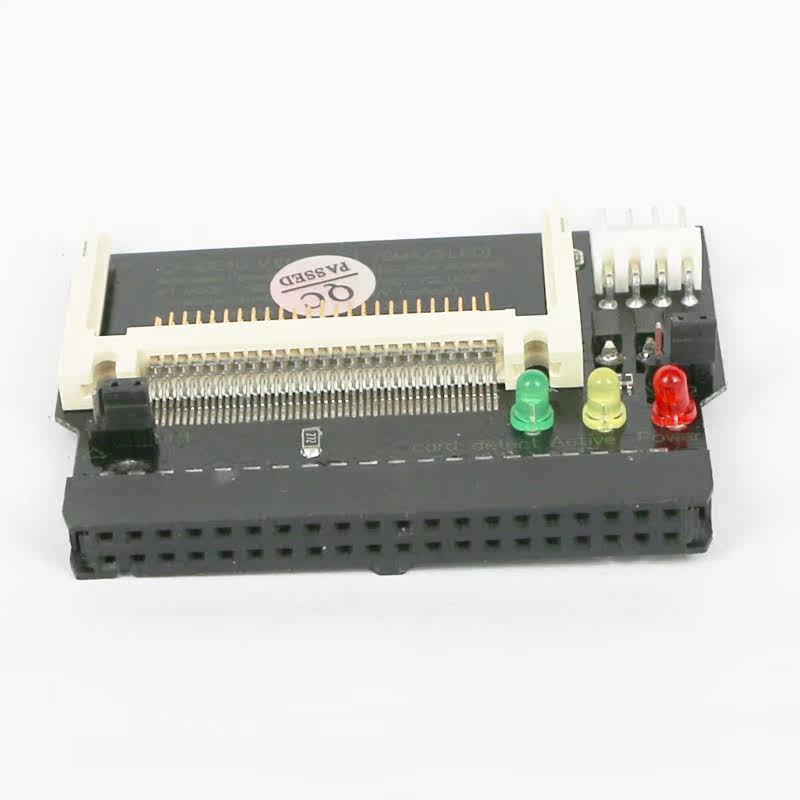

* 3 Светодиодные индикаторы: светодиод питания, CF Access (Active Led), независимо от того, вставлена ли карта.
* Используйте CF -карту в качестве DOM: автоматически подавать питание из 20 -футового или внешнего источника мягкого диска из IDE.
* 5,0 В или 3,3 В. Спасение питания: выберите правильное напряжение источника питания в соответствии с вашей картой CF.
Главная цель:
Производственные установки компьютерного периферийного оборудования используют карты CF-ID с картами CF для тестирования материнских плат, звуковых карт, видеокарт и других продуктов.Вы должны часто включать/выключать питание в этих случаях.Традиционные механические жесткие диски легко повреждены.CF - это электронный жесткий диск, который сильно отличается от механического жесткого диска, который нелегко повредить в этих случаях.
Портативные инструменты используют встроенные ядра x86 или RISC, обычно имеют интерфейс интерфейса IDE.
Персональный компьютер (ПК): Эти компьютеры обычно представляют собой ядра x86.
Промышленный ПК использует эту карту и CF -карту для использования ее для хранения встроенной операционной системы.
* Соответствует: CF Spec Ver2.0 и IDE/ATA-33 Spec.
* Стандартный интерфейс IDE: режим True-ID, поддержка режима передачи DMA-33.
* Поддержите CF-I и CF-II: также поддерживайте микро-драйвер IBM с интерфейсом CF-II.
* Разъем DE 40PIN/ Женский: подключаемость в гнездо IDE напрямую или подключите к материнской плате по кабелю.
* Master/Slave Jumper: CF -карта на каждой стороне может быть конфигурирована как Master/Slave.
* Use CF as DOM
Main purpose:
  В соответствии с этим делом. Докладный инструмент с x86 или ядро RISC обычно IDE International, если CF CAR CARD CAT подключится к нему y, вы можете использовать этот конвертер для выполнения этого. Текущий компьютер (ПК): код с ядром x86, это Основная цель. Некоторый цифровой интерфейс карты CareCC. Вы можете использовать этот конвертер для доступа к компьютеру Photography. Используйте этот конвертер и CF -карту для хранения встроенной операционной системы (ОС), такой как Linux или Win CE. Хранить данные на CF Card и Thakes Data Gotaint
Настройки линии прыжков в машине:

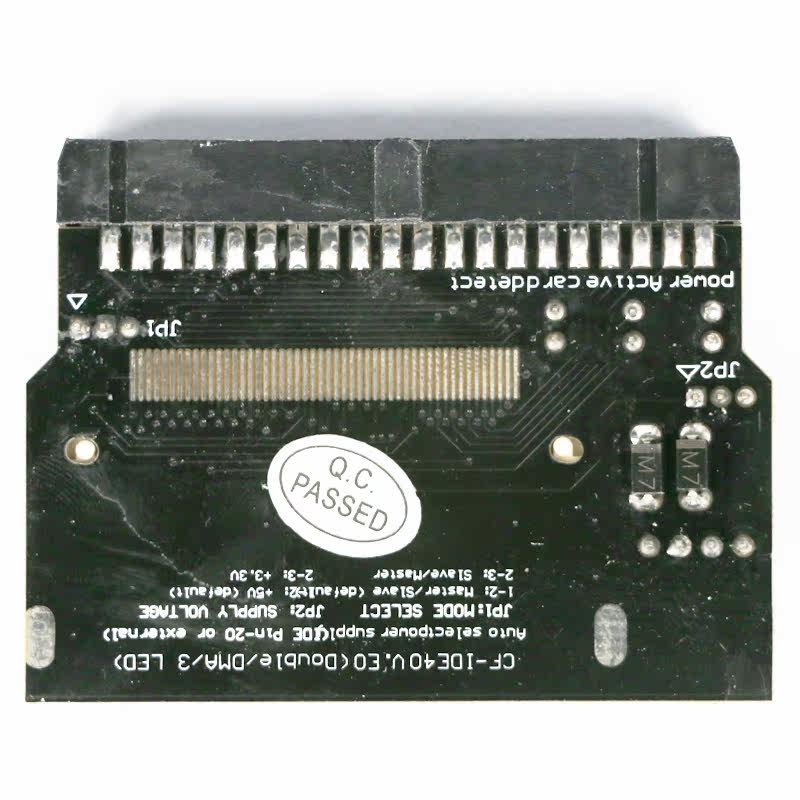

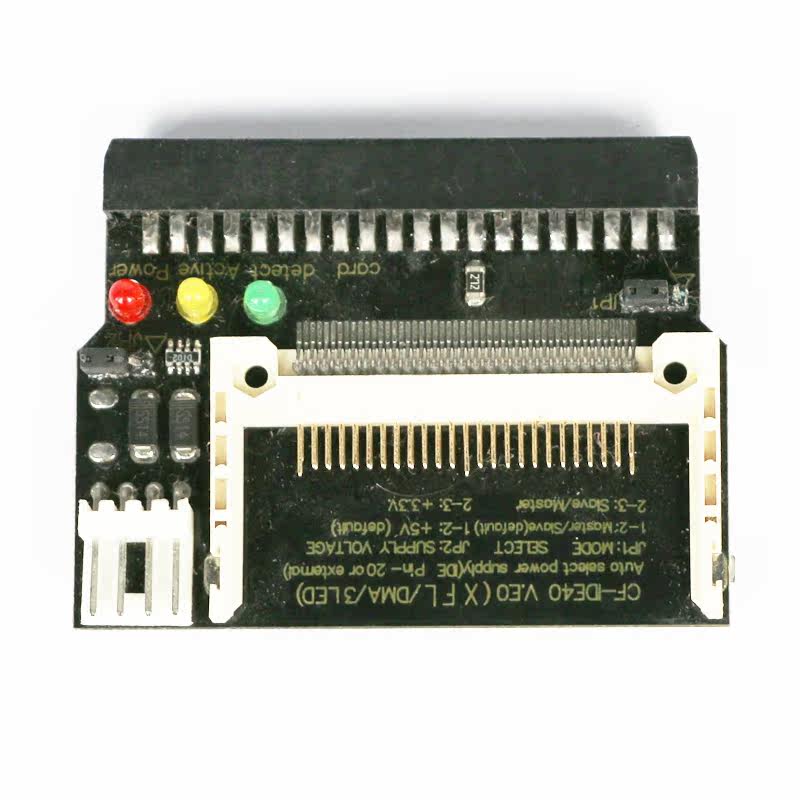

Рядом с первой ногой JP1 и JP2 есть небольшая белая треугольная проволочная печать в качестве знака.Каждая линия прыжка оснащена иглой.В текущей версии источник питания автоматически вводится из внешнего сиденья или IDE Soft -Drive, а старая версия должна выбрать линию.
JP1:
Столбайка корабля 1-2 фута: диск переднего фронта, обратно из диска
Пжтанная шляпа с точкой 2-3 фута: положительно от тарелки, диск противоположного.
JP2:
Кластерная крышка иглы 1-2 PIN: напряжение питания -5 В
Точечная шляпа крышка 2-3 фута: напряжение питания -3,3 В
