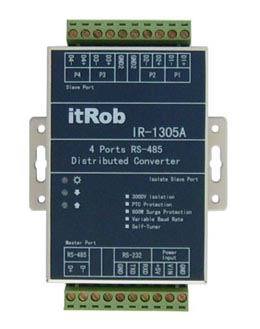

IR-1305A: фотоэлектрическая изоляция промышленного класса RS-485 Назначение

Цена: 8 214руб.    (¥390)
Артикул: 2702427313

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:xinyue824
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥127526 686руб.
¥230047 909руб.
¥2635 558руб.
¥1302 747руб.
  • Информация о товаре
  • Фотографии



Внедрение продукции:

    IR-1305A представляет собой оптоэлектролитическую изоляцию промышленного уровня RS-485, который может расширить четыре раба RS-485 через один из основного порта RS-485/232.Он может эффективно реализовать реле, расширение и выделение сети RS-485.
     Основной порт IR-1305A предоставляет два интерфейса: RS-485 и RS-232 (трехпроводные) и расширяет 4 интерфейсы RS-485 из порта.
    IR-1305A Активная фотоэлектрическая изоляция RS-485 Продукты дистрибьюторов предназначены специально для суровой среды в промышленных площадках и особенно подходят для тех, кто требует высокой надежности и безопасности.Оптоэлектронная функция изоляции может эффективно сделать RS-
485 Master и Slave Equipment изолированы друг от друга, чтобы избежать ущерба, нанесенных мастеру RS-485 и рабскому оборудованию из-за разницы потенциалов земли между мастером и рабовладельческим оборудованием, а также статическим электроэнергией, ударами и скачками молнии.В то же время он также эффективно избегает ущерба, нанесенного оборудованию RS-485, вызванному циркуляцией земли между оборудованием, вызванным разницей потенциалов земли между мастером и рабов.

4 основные функции IR-1305A:
изоляция:Эффективно изолировать мастер и рабский конец сети RS-485
реле:Он может эффективно расширить расстояние связи сети RS-485
Расширять:Он может реализовать расширение 1 RS-485 до 4 RS-485 и умножить количество устройств RS-485 в сети.
Конвертировать:Это также может реализовать преобразование 1 RS-232 в 4 RS-485


    Кроме того, в то время как IR-1305A имеет функцию оптоэлектронной выделения, он также добавляет 100 MAPTC перегрузки и 600 Вт.С точки зрения внешнего источника питания, IR-1305A использует блок питания переключения с широким диапазоном ввода напряжения, с диапазоном входного напряжения от +8 В до +48 В постоянного тока, что может адаптироваться к большинству промышленных прикладных сред.Кроме того, при обеспечении широкого диапазона входных напряжений также предоставляется вход +5 В постоянного тока, так что он может применяться в несколько раз, когда может быть предоставлено только источник питания +5 В.

Функции:

◆ Основной порт предоставляет интерфейсы RS-232 и RS-485
◆ Четыре интерфейса RS-485 могут быть расширены с конца порта
◆ 3000 В фотоэлектрическая защита изоляции
◆ Каждый сигнальный терминал RS-485 обладает защитой от перегрузки 120 мА и молниеносной защитой 600 Вт и защитой от всплеска
◆ Принять расширенную технологию автоматического управления потоком для автоматического обнаружения направления потока сигналов RS-485, никаких других сигналов управления аппаратным потоком и отсутствие необходимости для пользователей изменять программное обеспечение
◆ Напряжение питания широкого диапазона, диапазон напряжения +8 В ~ +48 В постоянного тока и +5VDC вход
◆ Прозрачная передача, адаптация скорости передачи (50 бит / с ~ 120 кбит / с)
◆ Обеспечить световые индикаторы направления потока сигнала (PWR) для облегчения просмотра рабочего статуса
◆ оболочка изготовлена ​​из металлической оболочки сплава, которая эффективно предотвращает электромагнитные помехи, имеет хорошее рассеяние тепла, является сильным и долговечным
◆ Может соответствовать как тип стены, так и рельсовой установке
◆ Физические интерфейсы всех сигнальных терминалов и терминалов мощности представляют собой 10-битные клеммы проводки, которые облегчают проводку пользователей на месте

Показатели эффективности:
◆ Стандарт интерфейса соответствует стандартам EIA/TIA RS-232 и RS-485
◆ Рабочий режим RS-485 END: двухпроводной (D+, D-) Half-Duplex
◆ RS-232 END: Трехпроводная (TXD, RXD, GND) Half-Duplex
◆ Скорость связи: 50 ~ 120 кбит / с (адаптивная)
◆ Точки поддержки: каждый порт RS-485 поддерживает максимум 32 узла (стандартная нагрузка)
(Вы можете настроить, если хотите поддержать больше узлов)
◆ Расстояние связи RS-485: 0 ～ 2 км (чем длиннее расстояние, тем ниже скорость)
◆ RS-232: 0 ~ 15M
◆ Метод управления потоком Автоматический управление потоком (другие сигналы управления потоком не требуются)
◆ Напряжение выделения 3000 В
◆ Напряжение молниеносной защиты 7 В
◆ Молническая защита емкость 600 Вт/мс
◆ Статическая защита 15 кВ
◆ Метод источника питания внешний источник питания
◆ напряжение питания предоставляется одновременно с двумя методами питания: +8 В ~ +48 В постоянного тока и +5 В постоянного тока.
◆ Физический интерфейс Терминал сигнала и терминал мощности являются 10-битными интегрированными терминалами проводки
◆ Индикаторный свет предоставляет три индикатора: направление потока сигнала и источник питания (PWR)
◆ Транспортировка мезона нормальной параллельной или скрученной пары
◆ Метод установки: установка на стене и установка промышленных железнодорожных пособий
◆ Температура окружающей среды -40 ℃ ~ 85 ℃
◆ Окружающая влажность 0 ～ 95%
◆ Размер: (см. Руководство по руководству)
