Сбор моделирования вход 0-5 В 0-10 В 4-20MA до 485 Оптоэлектроника изоляция modbus
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
- Информация о товаре
- Фотографии
[有需要PLC控制器的客户可以点击下面链接,免费代写PLC程序]
[链接:PLC控制器 超级加密 带3个通讯接口]
[温馨提示:]
1.[本店所有产品提供全方位售前和售后服务,技术问题可以直接咨询我们的客服.]
2.[模块提供了多种输入输出信号可供选择](4~20mA[、]0~20mA[、]0~5V[、]0~10V)[,为了确认具][体信]
[号的类型,请咨询我们的客服或者在订单的备注中标明。]
3.[为了加快客户项目开发进度,本店所有模块提供软件例程,例程包括]VC[、]VB[、昆仑组态][王、亚控]
[组态王、力控组态王、]PLC[等例程,所有例程包含源代码,需要的客户可以联][系我们的客服。]
[4.本店所售各种模块为全隔离模块,隔离变压器和隔离光耦设计,实现了电源、通讯、输入、输出]
[ 的4端隔离,抗干扰,非常适合工业环境使用。]
[一.模块介绍]
YC100[模拟量输入输出模块可以采集]12[路模拟量信号,同时可以输出]2[路模拟量信号。客户可以指定每一路模拟量信号的类型,可供选择的模拟量信号包括:]4~20mA[、]0~20mA[、] 0~5V[、] 0~10V[。][模块采用标准]modbusRTU[协议,可以直接与]PLC[、]DCS[和组态软件通讯。]
[二.模块特点]
1.[模拟量输入部分采用]16[位高速高精度△]-[∑模数转换器,采集数据精度高稳定性好。]
2.[模拟量输出部分采用]16[位高精度]DA[转换器,输出模拟量精度高稳定性好。][。]
3.[模块可以采集]12[路模拟量信号和输出]2[路模拟量信号,客户可以任意指定每一路模拟量信号的类型,可供选择的模拟量信号包括:]4~20mA[、]0~20mA[、]0~5V[、]0~10V[。]
4.[模块采用隔离变压器和隔离光耦设计,实现了电源、通讯、输入、输出的]4[端隔离,抗干扰,非常适合工业环境使用。]
5.[电源部分加入防反接保护和过流过压保护。]
6.[模拟量输入输出端口加入过压和过流保护。]
7. 485[通讯接口加入过压过流保护和防雷设计。]
8.[模块提供二次开发软件例程,例程包括]VC[、]VB[、昆仑组态王、亚控组态王、力控组态王、]PLC[等例程,所有例程包含源代码,需要的客户可以联]
[三.技术参数]
[供电电源]
1.[供电电压:]DC24V[,电源反接保护。]
2.[电流消耗:]<35mA+[输出电流](DC24V[供电])[。]
[模拟量输入]
1. 12[路模拟量输入,客户可以任意指定每一路模拟量信号的类型,可供选择的模拟量信号包括:]4~20mA[、]0~20mA[、]0~5V[、]0~10V[。]
2.[模块采用高速高精度△]-[∑模数转换器,采样速率:]6000[次]/S[,采样精度:]16[位]A/D[采样。]
3.[输入模拟量数据更新周期可设定,范围]50ms~2S[。出厂默认模拟量数据更新周期为]1.38S[。]
4.[电流输入阻抗:]15[Ω。]
5.[电压输入阻抗:]100K[Ω。]
[模拟量输出]
1. 2[路模拟量输出,客户可以任意指定每一路模拟量信号的类型,可供选择的模拟量信号包括:]4~20mA[、]0~20mA[、]0~5V[、]0~10V[。]
2. [电流输出允许负载:]<500[Ω。]
3. [电压输出允许电流:]<5mA[。]
4. [输出纹波]<20mVp-p[。]
[通讯参数]
1. [协议:]ModbusRTU[协议。]
2. [波特率:可设定,]1200[、]2400[、]4800[、]9600[、]19200BPS[。]
3. [检验方式:可设定,无校验、奇校验、偶校验。]
4. [停止位:可设定,]1[个停止位、]2[个停止位。]
5. [传输距离:]1500[米][。]
6. [隔离性:过压过流保护,防雷设计,隔离]3000VDC[。]
[综合技术参数]
1.[温度漂移][:]±0.015%/[℃。]
2.[工作环境温度:]-10~55[℃][。]
3.[工作环境湿度:≤]85RH%[。]
4.[存储环境温度:]-30~60[℃][。]
5.[外形尺寸:长]145[宽]90[高]40mm[。]
6.[工业级塑料外壳,标准]DIN[导轨安装。]
[四.模块的型号]
YC | [□] | -[□] | [□] | [□] | [□] | [说明] |
[产品类型] | 100 |
|
|
|
| [模拟量输入输出模块] |
[分类] |
| I |
|
|
| [输入测量] |
[测量类型] |
| nImV |
|
| [测量]n[路电流和]m[路电压信号,] [最多测量]12[路]((m+n)[≤]12)[。] | |
[分类] |
| O |
| [输出设定] | ||
[输出类型] |
| nImV | [输出]n[路电流]m[路电压信号,] [最多输出]2[路]((m+n)[≤]2)[。] |
[注:电流信号包括]0~20mA[、]4~20mA[等。电压信号包括:]0~5V[或]0~10V[等。]
[五].[模块外形及尺寸]
[六].[模块引脚定义及接线说明]
[名称] | [描述] |
Goutx | [第]x[路模拟量输出的地。] |
Voutx | [第]x[路模拟量电压输出的正极。] |
Goutx | [第]x[路模拟量输出的地。] |
Ioutx | [第]x[路模拟量电流输出的正极。] |
+Vs | [电源正极] |
GND | [电源负极,地。] |
Iinx | [第]x[路模拟量电流输入] |
Vinx | [第]x[路模拟量电压输入。] |
AGND | [模拟量输入的负极,地。] |
A+ | 485[接口的正极] |
B- | 485[接口的负极] |
1. YC100[与电流输出传感器]([传感器电源线也是电流输出信号线])[接线图]
2. YC100[与电流输出传感器]([传感器电源地线也是电流输出信号地线])[接线图]

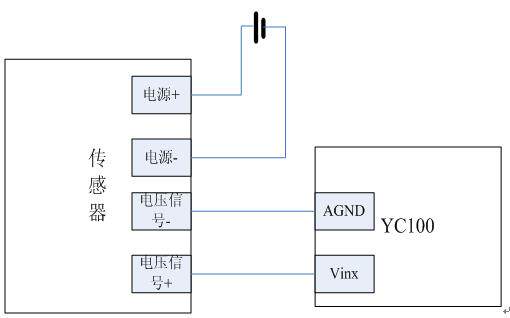

3.YC100[与电压输出传感器]([传感器电源地线也是电压输出信号地线])[接线图]
4.YC100[与][电流输出传感器接线图]
5.YC100[与][电压输出传感器接线图]
6.YC100[与电流型被控设备接线图]
7. YC100[与电压型被控设备接线图]
[七].[隔离特性]
[模块采用隔离变压器和隔离光耦设计,实现了电源、通讯、输入、输出的]4[端隔离,抗干扰,非常适合工业环境使用。]
[八.模块的]MODBUS-RTU[协议功能码与数据对应表]
[表]1.[功能码]03H[与数据对应表]
[地址] | [数据内容] | [说明] |
0000H | INI0_H | [模拟量输入通道]0[的采集值。采集值]= INI0_H*256+ INI0_L INI0_H[为电流输入通道]0[高]8[位,]INI0_L[为低]8[位。] [实测值]=( INI0_H*256+ INI0_L)/1000mA[。] |
INI0_L | ||
0001H | INI1_H | [模拟量输入通道]1[的采集值。采集值]= INI1_H*256+ INI1_L INI1_H[为电流输入通道]1[高]8[位,]INI1_L[为低]8[位。] [实测值]=( INI1_H*256+ INI1_L)/1000mA[。] |
INI1_L | ||
0002H | INI2_H | [模拟量输入通道]2[的采集值。]
|
INI2_L | ||
0003H | INI3_H | [模拟量输入通道]3[的采集值。]
|
INI3_L | ||
0004H | INI4_H | [模拟量输入通道]4[的采集值。]
|
INI4_L | ||
0005H | INI5_H | [模拟量输入通道]5[的采集值。]
|
INI5_L | ||
0006H | INI6_H | [模拟量输入通道]6[的采集值。]
|
INI6_L | ||
0007H | INI7_H | [模拟量输入通道]7[的采集值。]
|
INI7_L | ||
0008H | INV8_H | [模拟量输入通道]8[的采集值。采集值]= INV8_H*256+ INV8_L INV8_H[为电压输入通道]8[高]8[位,]INV8_L[为低]8[位。] [实测值]=( INV8_H*256+ INV8_L)/1000V |
INV8_L | ||
0009H | INV9_H | [模拟量输入通道]9[的采集值。采集值]= INV9_H*256+ INV9_L INV9_H[为电压输入通道]9[高]8[位,]INV9_L[为低]8[位。] [实测值]=( INV9_H*256+ INV9_L)/1000V |
INV9_L | ||
000AH | INV10_H | [模拟量输入通道]10[的采集值。]
|
INV10_L | ||
000BH | INV11_H | [模拟量输入通道]11[的采集值。]
|
INV11_L | ||
000CH | OUTI0_H | [模拟量输出通道]0[的配置值。电流输出配置值]= OUTI0_H*256+ OUTI0_L[,电压输出配置值]= OUTV0_H*256+ OUTV0_L [电流:][期望输出值]OUTI[,单位]mA[。] OUTI0_H[为]OUTI*200[的高]8[位。] OUTI0_L[为]OUTI*200[的低]8[位。] [电压:][期望输出值]OUTV[,单位]V[。] OUTV0_H[为]OUTV*1000[的高]8[位。] OUTV0_L[为]OUTV*1000[的低]8[位。] |
OUTI0_L | ||
000DH | OUTI1_H | [模拟量输出通道]1[的配置值。]
|
OUTI1_L | ||
000EH | ADDRESS | [模块地址]01H~FFH[,]00H[为广播地址,出厂默认地址为]01H |
COM_SET | [低]3[位]bit2~bit0[用于选择波特率,即]1~5[对应]1200~19200BPS;[出厂默认值为]4(9600BPS)[。] [高两位]bit7~bit6[用于配置帧格式:] 00[表示]8[个数据位,无校验,]1[个停止位,] 01[表示]8[个数据位,奇校验,]1[个停止位,] 10[表示]8[个数据位,偶校验,]1[个停止位,] 11[表示]8[个数据位,无校验,]2[个停止位,] [出厂默认值为]00 | |
000FH | SAMPLE_SPEED_H
| [这两个字节表示输入模拟量的刷新周期,其中]SAMPLE_SPEED_H[高字节,]SAMPLE_SPEED_L[低字节,其值范围]M[为]50~2000[,对应的数据更新周期为]50~2000ms[,出厂默认输入模拟量更新周期为]1.38S[,对应的值为]1380[。] |
SAMPLE_SPEED_L | ||
0010H | UART_INTER_EN | UART_INTER_EN =0x01([使能通讯中断功能]) UART_INTER_EN =0x00([关闭通讯中断功能]) |
UART_WAIT_T | [通讯中断的最大等待时间]UART_WAIT_T[,其取值范围]1~255[秒。] |
[表]1.[功能码]06H 10H[与数据对应表]
[地址] | [数据内容] | [说明] |
000CH | OUTI0_H | [模拟量输出通道]0[的配置值。电流输出配置值]= OUTI0_H*256+ OUTI0_L[,电压输出配置值]= OUTV0_H*256+ OUTV0_L [电流:][期望输出值]OUTI[,单位]mA[。] OUTI0_H[为]OUTI*200[的高]8[位。] OUTI0_L[为]OUTI*200[的低]8[位。] [电压:][期望输出值]OUTV[,单位]V[。] OUTV0_H[为]OUTV*1000[的高]8[位。] OUTV0_L[为]OUTV*1000[的低]8[位。] |
OUTI0_L | ||
000DH | OUTI1_H | [模拟量输出通道]1[的配置值。]
|
OUTI1_L | ||
000EH | ADDRESS | [模块地址]01H~FFH[,]00H[为广播地址,出厂默认地址为]01H |
COM_SET | [低]3[位]bit2~bit0[用于选择波特率,即]1~5[对应]1200~19200BPS;[出厂默认值为]4(9600BPS)[。] [高两位]bit7~bit6[用于配置帧格式:] 00[表示]8[个数据位,无校验,]1[个停止位,] 01[表示]8[个数据位,奇校验,]1[个停止位,] 10[表示]8[个数据位,偶校验,]1[个停止位,] 11[表示]8[个数据位,无校验,]2[个停止位,] [出厂默认值为]00 | |
000FH | SAMPLE_SPEED_H
| [这两个字节表示输入模拟量的刷新周期,其中]SAMPLE_SPEED_H[高字节,]SAMPLE_SPEED_L[低字节,其值范围]M[为]50~2000[,对应的数据更新周期为]50~2000ms[,出厂默认模拟量更新周期为]1.38S[,对应的值为]1380[。] |
SAMPLE_SPEED_L | ||
0010H | UART_INTER_EN | UART_INTER_EN =0x01([使能通讯中断功能]) UART_INTER_EN =0x00([关闭通讯中断功能]) |
UART_WAIT_T | [通讯中断的最大等待时间]UART_WAIT_T[,其取值范围]1~255[秒。] |
[九.模块使用说明]
1.[本模块采用标准]DIN35[导轨卡式安装,使用方便。]

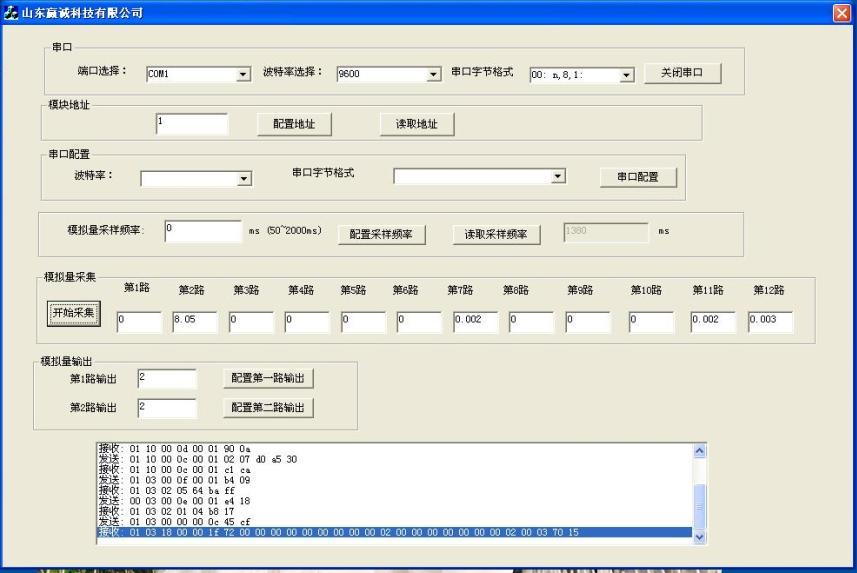

2.[模块在接入网络正常使用前,必须进行相应配置。配置模块的通讯波特率和校验方式,配置模块的地址]([与网络中已有的模块地址不冲突])[。配置工作可以使用我们提供的测试软件或者通过指令集配置。出厂默认配置:波特率]9600BPS[,无校验,]8[个数据位,]1[个停止位,模块默认地址]0x01[。]
3.[如果配置过程中遗忘配置参数,可以通过短接跳线]P5[后上电,恢复出厂默认配置。]
4.[输入模拟量数据更新周期可设定,范围]50ms~2S[。出厂默认模拟量数据更新周期为]1.38S[。]
5.[模块出厂时,已经准确调定,用户连接无误后即可通电工作。接通电源后,]RUN[指示灯亮,表示模块正常工作。]
6.[请严格按照模块端子定义规定连接输入输出信号,否则可能损坏模块。]
[十].[输入通道采集值与实际值的转换关系]
1. 0~20mA[输入:实际电流值]=[采集值]/1000[,单位]mA
2. 4~20mA[输入:实际电流值]=[采集值]/1000[,单位]mA
3. 0~5V[输入:] [实际电流值]=[采集值]/1000[,单位]V
4. 0~10V[输入:][实际电流值]=[采集值]/1000[,单位]V
[计算实例:]
[实例一。输入通道]0[配置为]4~20mA[输入,采集值为]0x3598(INI0_H= 0x35, INI0_L=0x98)[,采集值的十进制数为]15000[,实际电流值]=15000/1000=15mA[。]
[实例二。输入通道]8[配置为]0~10V[输入,采集值为]0x1770(INV8_H = 0x17, INV8_L =0x70)[,采集值的十进制数为]6000[,实际电压值]=6000/1000=6V[。]
[十一].[输出通道配置值与实际输出值]([期望输出值])[的转换关系]
1.0~20mA[输出:配置值]=[实际输出值]*200[,实际输出值的单位]mA[。]
2.4~20mA[输出:配置值]=[实际输出值]*200[,实际输出值的单位]mA[。]
3.0~5V[输出:] [配置值]=[实际输出值]*1000[,实际输出值的单位]V[。]
4. 0~10V[输出:][配置值]=[实际输出值]*1000[,实际输出值的单位]V[。]
[实例一。输出通道]1[配置为]4~20mA[输出,实际输出值为]15mA[,配置值]= 15*200=3000[,]3000[对应的]16[进制数为]0x0BB8(OUTI1_H = 0x0B, OUTI1_L =0xB8)[。]
[实例二。输出通道]0[配置为]0~10V[输出,实际输出值为]6V[,配置值]= 6*1000=6000[,]6000[对应的]16[进制数为]0x1770(OUTI0_H = 0x17, OUTI0_L =0x70)[。]
[十二].[产品使用注意事项及保修]
1.[产品使用注意事项]
1).[使用本模块前,请详细阅读本说明书。]
2).[模块与其他设备的接线请严格按照本说明书的相关描述执行,如果有疑问,请及时联系客服。]
2.[保修]
1).[模块在正常条件下的正常使用过程中出现的异常,质保两年。]
2).[我们公司的所有模块享受终生维修,人为原因造成的器件损坏,实行有偿维修。用户承担维修费用及往来运费。]

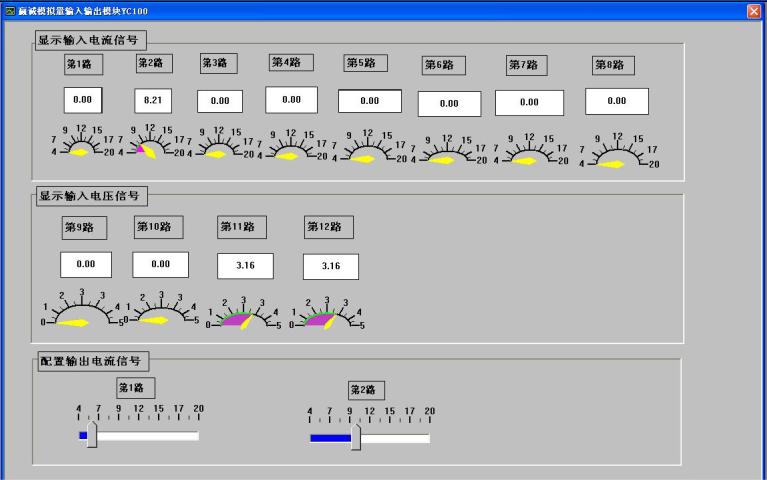

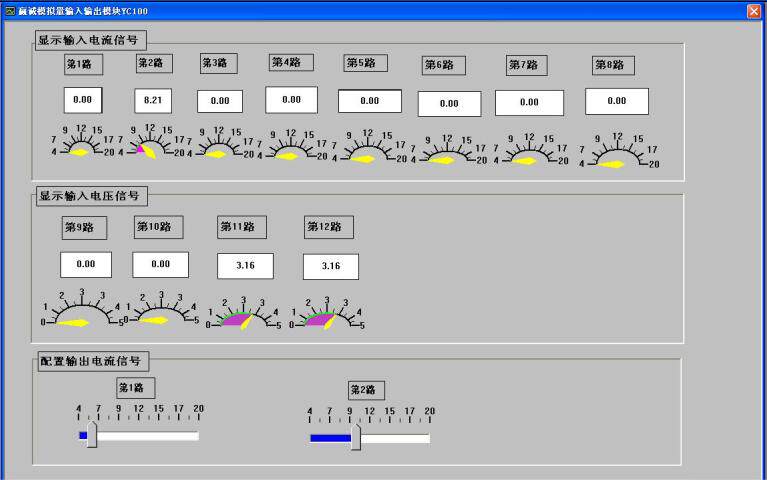

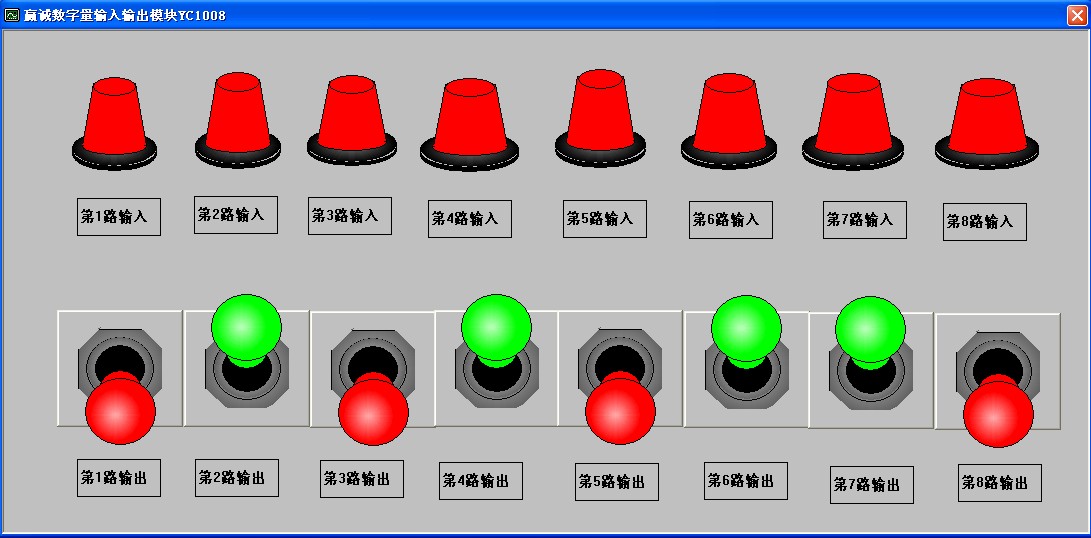

[十三.组态软件例程截图]
[十四.所有原材料都是通过正规代理商采购,拒绝山寨和翻新件。具体代理商信息如下:]
