Инструмент обнаружения теста ATX Power LCD показывает диагностическую карту/USB -ток на напряжение

Цена: 529-1 163руб.    (¥25)
Артикул: 16292525273

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:望雪山日出
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥42888руб.
¥6.8144руб.
¥19402руб.
¥581 226руб.
  • Информация о товаре
  • Фотографии

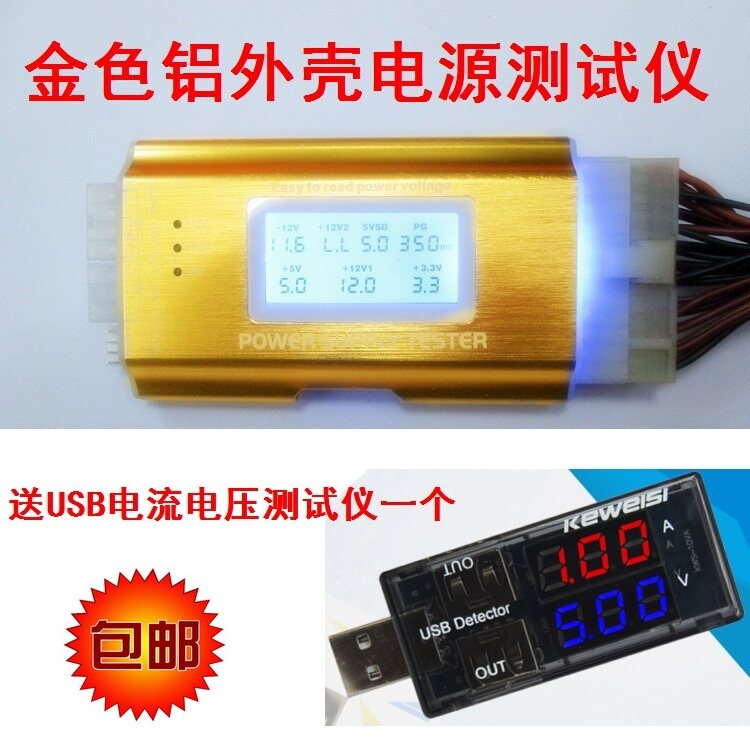

Цвет: Блок питания, тестер, алюминиевый сплав, Пластиковый блок питания, тестер, Квадратный блок питания, тестер, Черный блок питания, тестер, Переключатель, блок питания, тестер, Золотой блок питания, тестер, алюминиевый сплав, Тестер питания алюминия для отправки счетчика напряжения USB тока, Пластиковый тестер питания для отправки счетчика напряжения тока USB, Золотой питание тестер для отправки счетчика напряжения тока USB, Черный тестер мощности, чтобы дать счетчик напряжения тока USB, Дайте USB -инструмент напряжения тока для квадратного тестера источника питания, Тестер питания переключения для отправки счетчика напряжения тока USB

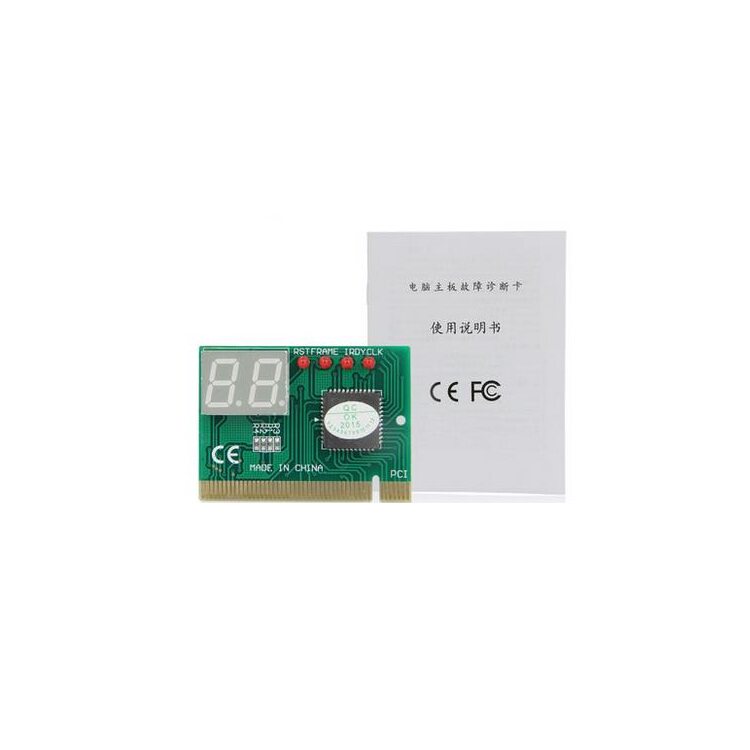

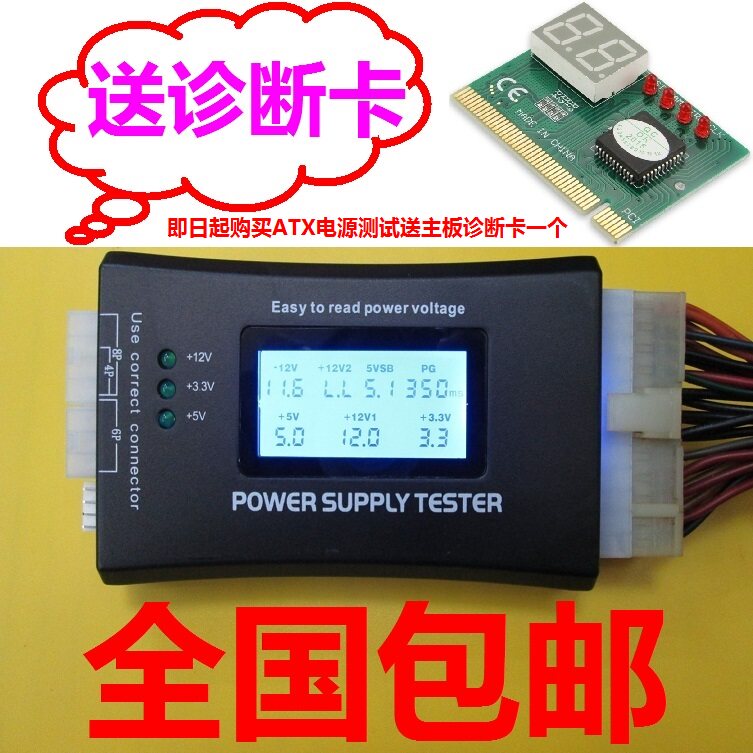

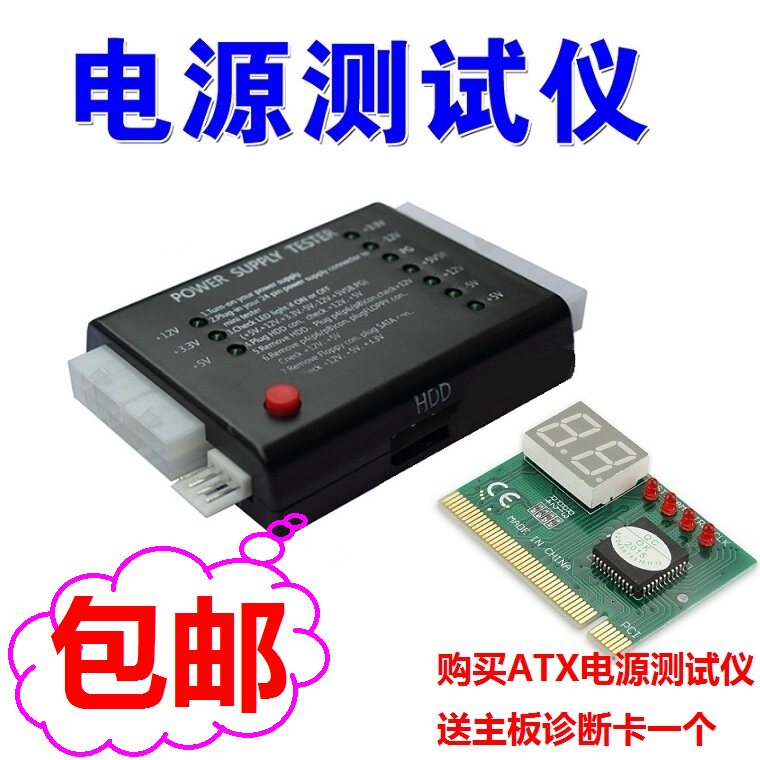

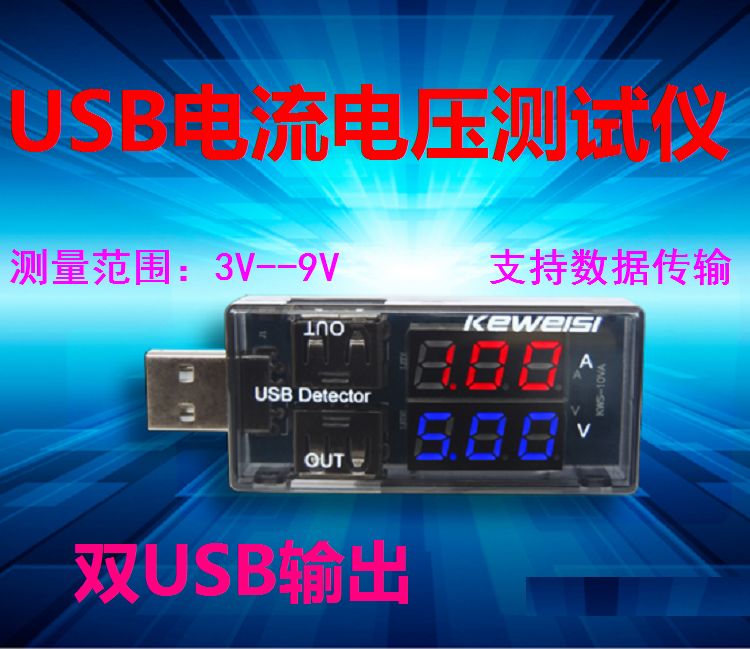

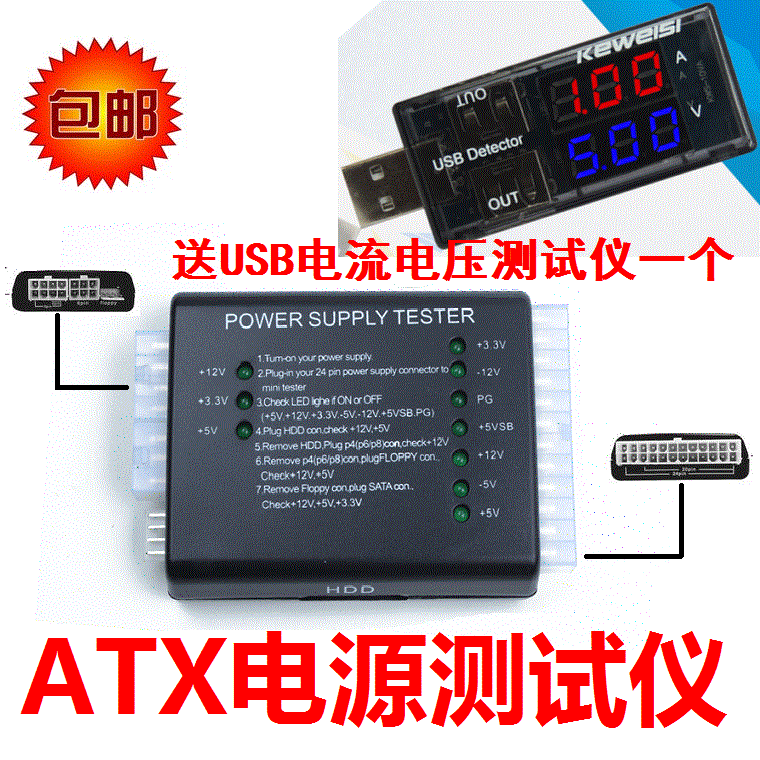

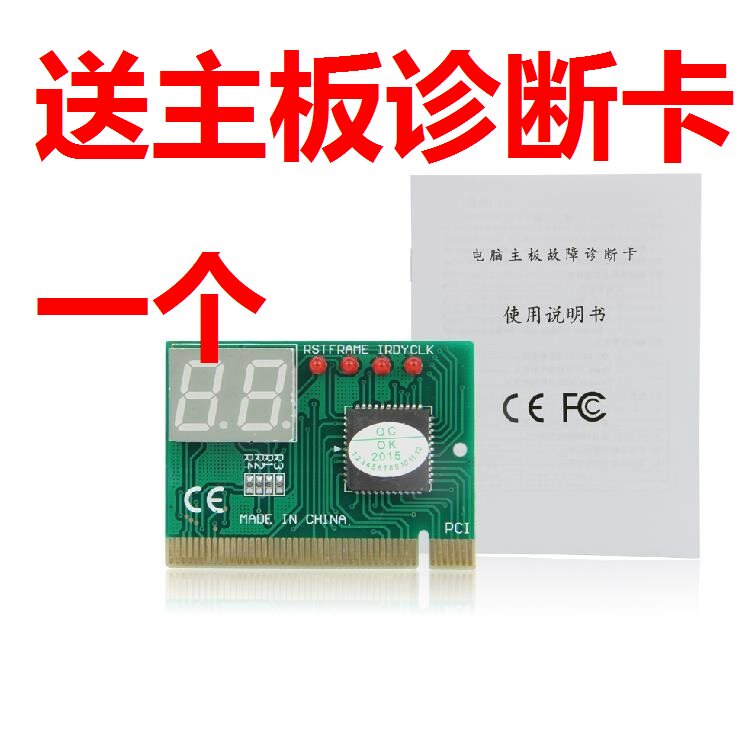

 Хорошие новости: Отныне купите тестер ATX Power, чтобы отправить диагностическую карту материнской платы или отправить инструмент для испытания на напряжение USB!Есть много стилей силового тестера!Пожалуйста, купите его как можно скорее.



Бесплатная доставка по умолчанию курьер - этоЧжунтонг.Если нет, пожалуйста, свяжитесь с обслуживанием клиентов, чтобы составить разницу, чтобы отправить другую экспресс -доставку.(Тайвань, Гонконг, МакаоНе бесплатны, отправьте SF Express Freight, чтобы заплатить.Полем

































Описание продукта:Существует все больше и больше выходных наборов мощности. Пока есть проблемы с во всем пути, аппаратное обеспечение компьютерной системы может работать ненормальным или даже сжигать соответствующие аксессуары.Измерение выходного напряжения источника питания обычно использует мультиметр, но он все еще более хлопот для общих пользователей.Этот тестер питания должен только подключить ATX -разъем источника питания, чтобы просто знать, является ли выходной сигнал питания нормальным.Это включает в себя хороший сигнал мощности, который мы не можем измерить с помощью мультиметра (Power Good Signal заключается в том, что после того, как источник питания начнет питание, вам необходимо предоставить хороший сигнал для материнской платы, а затем материнская плата запустит программу самостоятельного теста . Если источник питания обычно выводится, вывод мощности питания является нормальным, мощность, когда хороший сигнал является ненормальным, это также приведет к тому, что система не сможет включить.) Хорошая мощность этого тестера питания может проверить выход сигнала нормально или нет.

Этот новый тестер питания ATX может проверить: 4PIN/6PIN/8PIN, HDD -интерфейс/интерфейс мощности SATA, дискет

 , 20PIN/24PIN Мощный

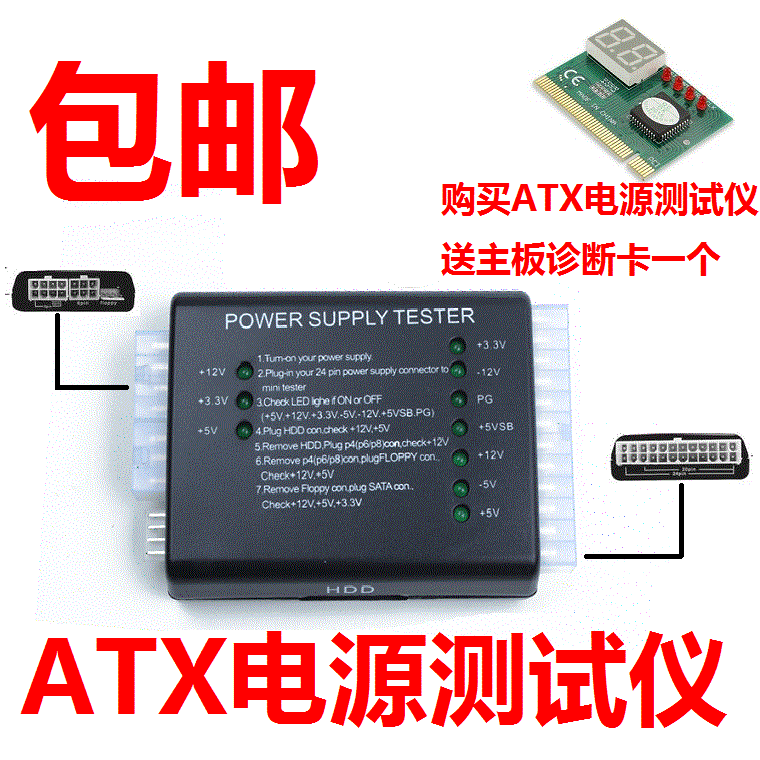

 Инструкции с тестером питания
1 Включите тестируемый источник питания
2 Вставьте гнездо 24p (20p) в тестер питания, который будет протестирован с помощью источника питания в виде питания 24p (20p).
3 Проверьте, являются ли семь огней справа (+3,3, -12V, PG,+5VSB,+12V, -5V,+5V) яркие, и это лучше (Примечание:Сейчас на рынке не существует выходного сигнала напряжения -5 В, и это нормально, чтобы свет -5 В огня не зажигал!Полем
4 Вставьте пробку для HDD, чтобы быть протестированной в гнездо HDD -тестера питания, и проверьте, являются ли два огня (+12,+5 В) слева яркими,   Яркость лучше
5 Отключите заглушку HDD от тестера питания, а затем вставьте штекер P4 (P6/P8) в соответствующий розетка P4 (P6/P8), чтобы проверить, является ли левая лампа (+12V) яркой.
6. Отключите заглушку P4 (P6/P8) от тестера питания, а затем вставьте гибкий (мягкий привод) в соответствующую гибкую розетку и проверьте, находятся ли две лампы (+12V,+5V) слева.
7. Отключите гибкую заглушку от тестера питания, затем вставьте пробку SATA в соответствующий гнездо SATA и проверьте, являются ли три лампы слева (+12 В,+3,3 В,+5 В) яркими.

 (Некоторые клиенты сообщают:Подключите свет интерфейса SATA +3,3 В, потому что интерфейс SATA питания на рынке теперь имеет4 строки и 5 строк!Прежде всего, необходимо подтвердить, является ли ваш интерфейс Power SATA 4 или 5 строк. Если это4 строки недоступны+3,3 В вывод, доступно только 5 строк.+3,3 В вывод.Специальное напоминание: не вставляйте его горячим при использовании!Это основной здравый смысл!Пересечение)

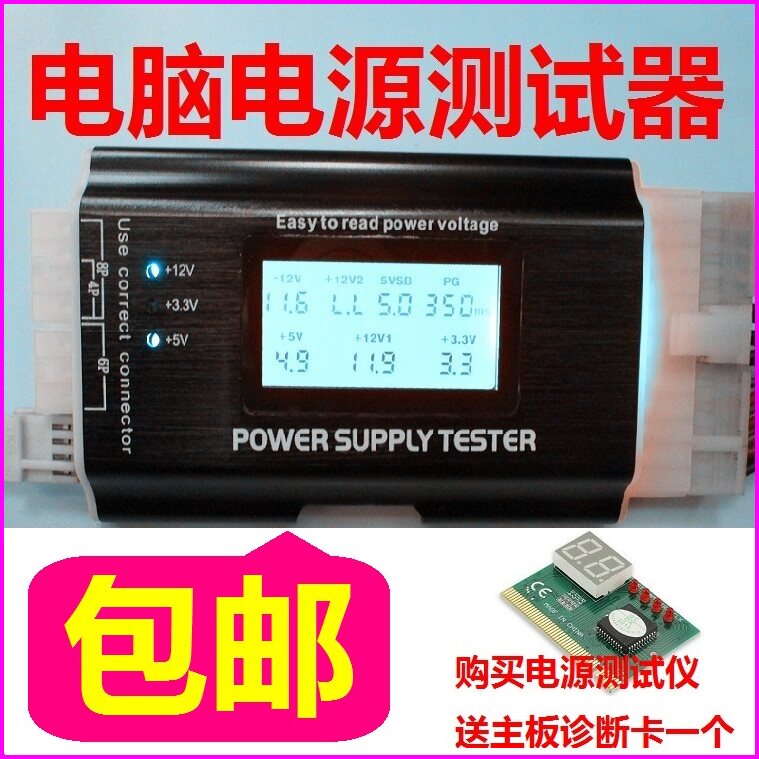

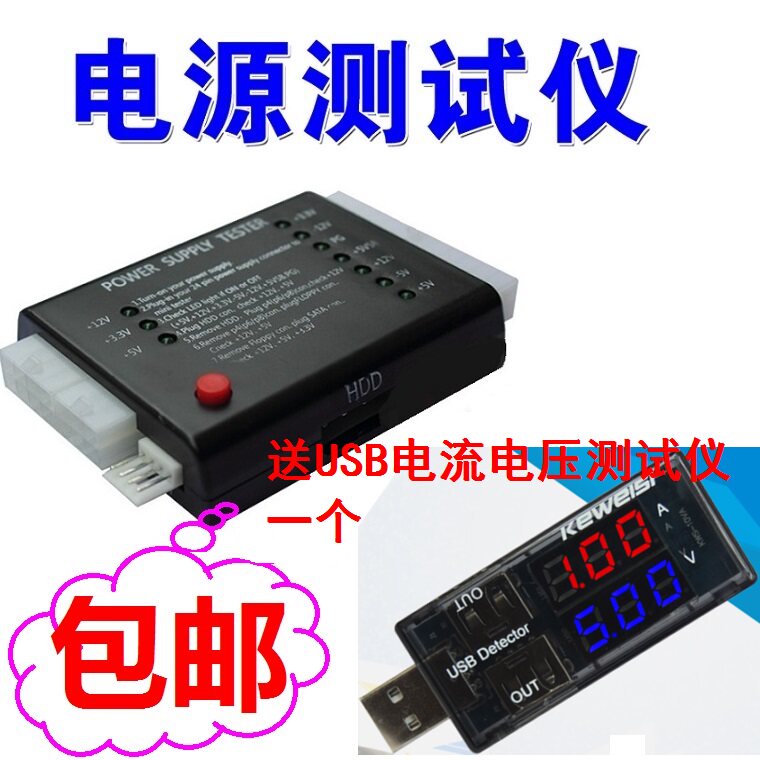

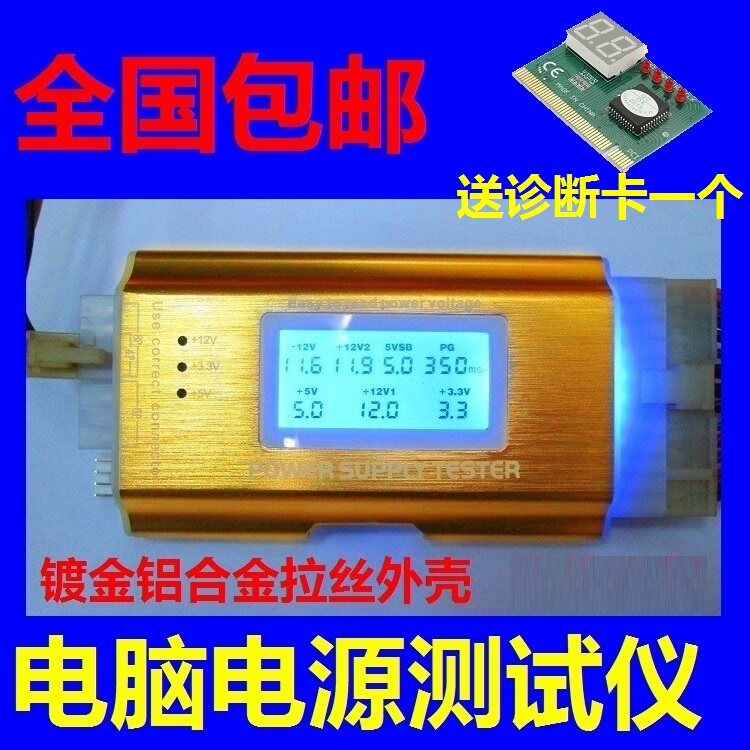

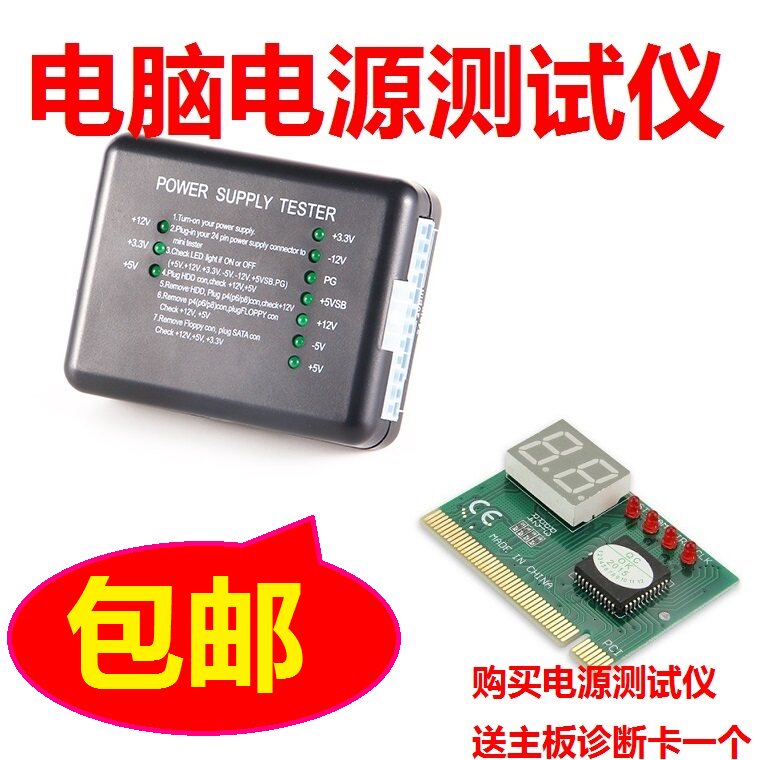

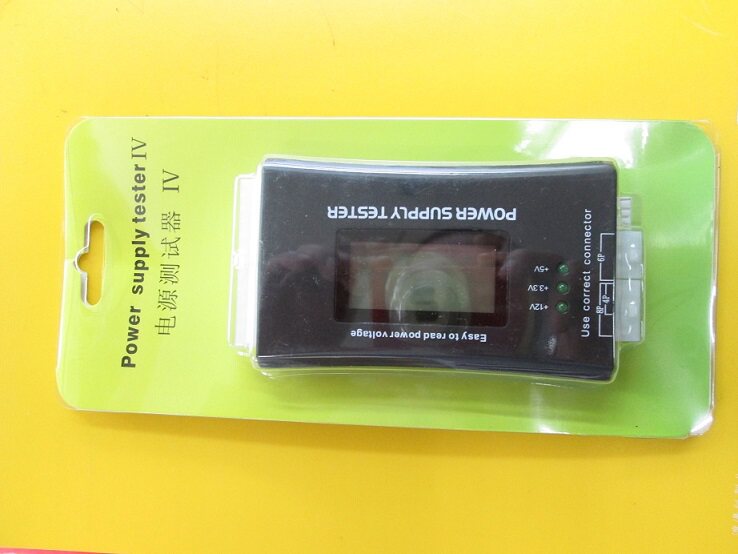

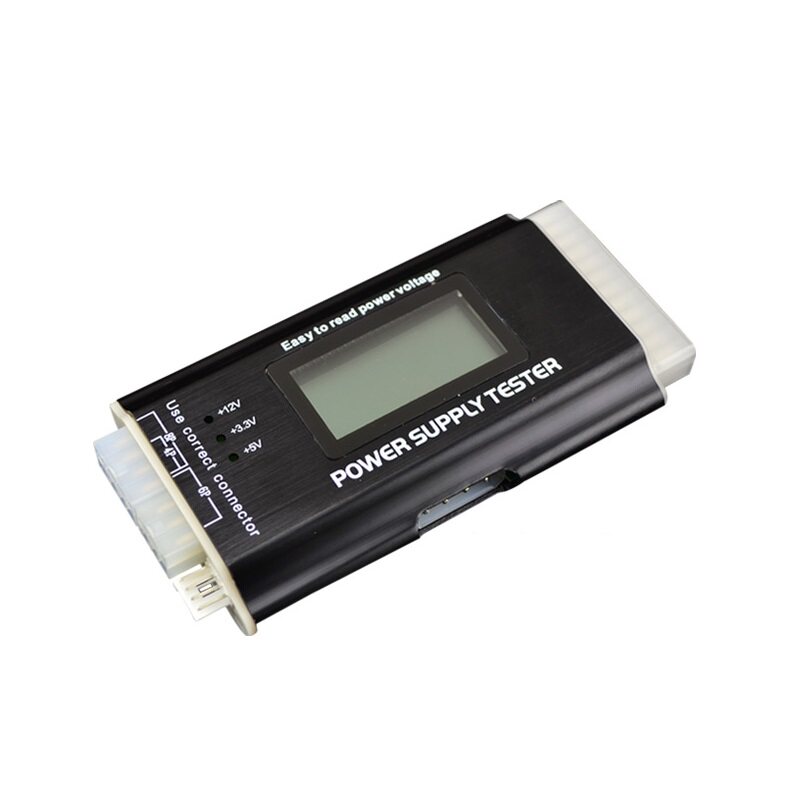

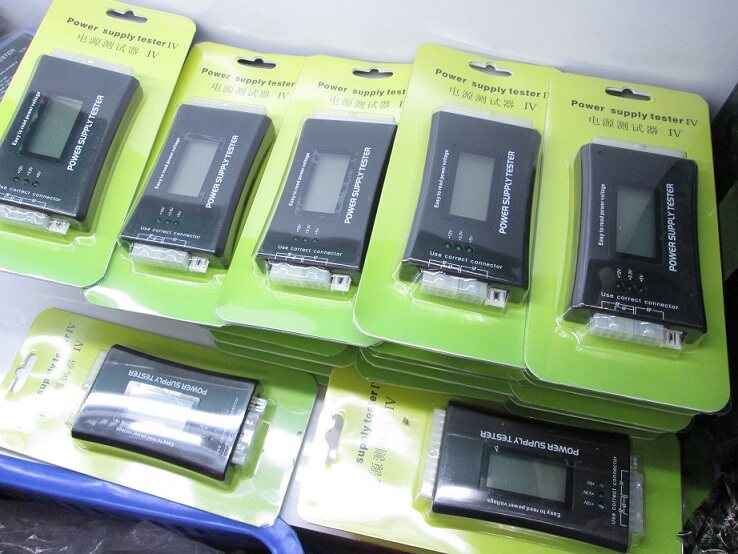

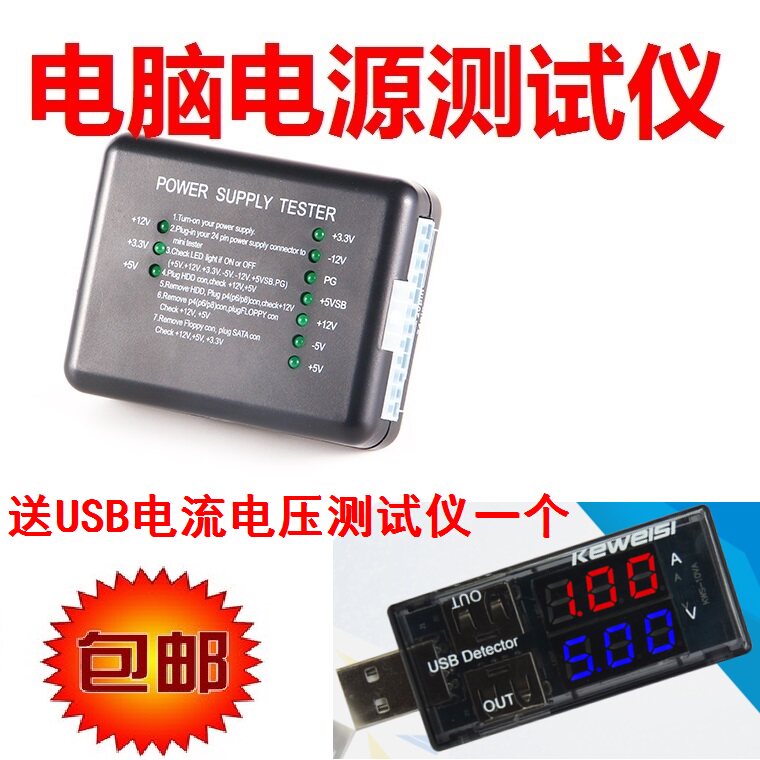

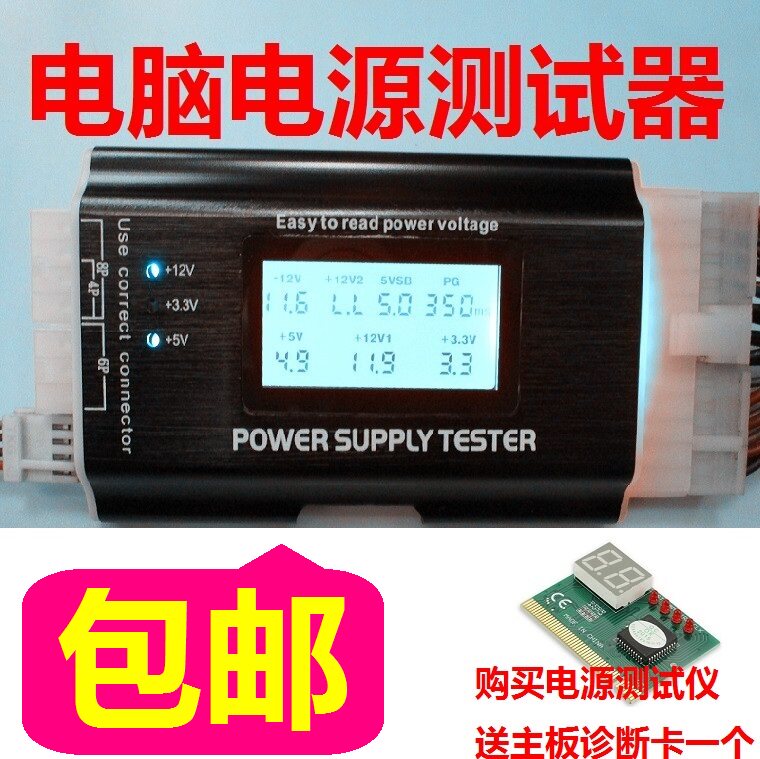

Фотографии продукта:

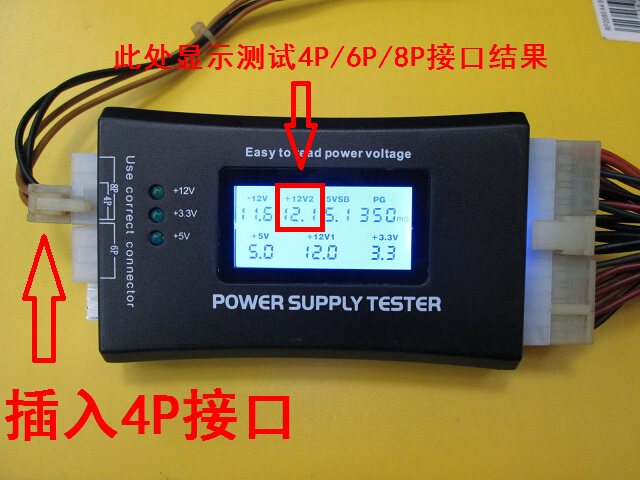

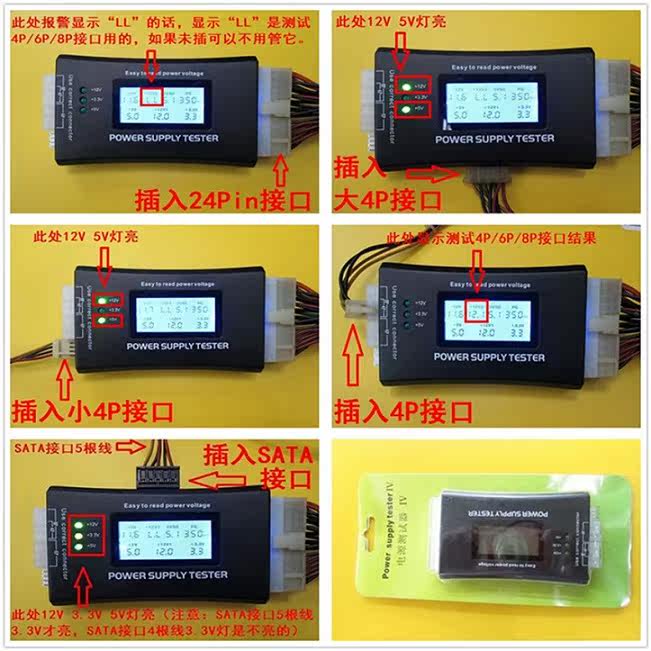

Фактическое отображение изображения операции:

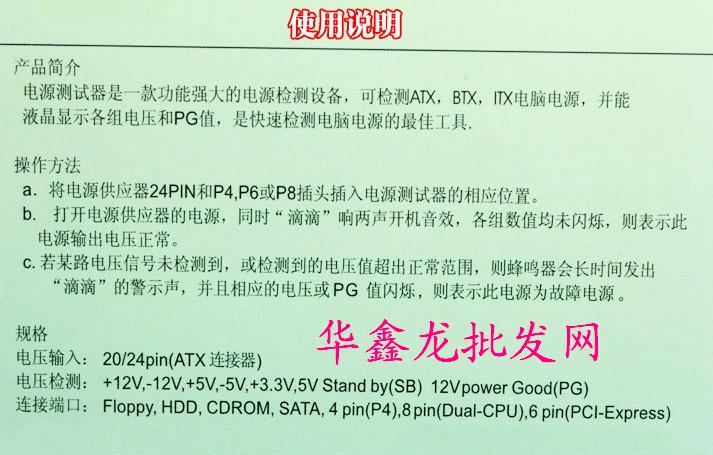

ЖК -дисплей Руководство по инструкциям Power Tester

Описание продукта:

Существует все больше и больше выходных наборов мощности. Пока есть проблемы с во всем пути, аппаратное обеспечение компьютерной системы может работать ненормальным или даже сжигать соответствующие аксессуары.Измерение выходного напряжения источника питания обычно использует мультиметр, но он все еще более хлопот для общих пользователей.Этот тестер питания должен только подключиться к источнику питанияATXВы можете просто знать, является ли выходной сигнал питания нормальным.Тестер питания - это мощное тестовое оборудование, которое можно обнаружитьATX,BTX,ITX,TFXПитание компьютера, и жидкий кристалл могут отображать напряжение каждой группы иPGСтоимость быстро обнаружила инструмент удобства питания компьютера.

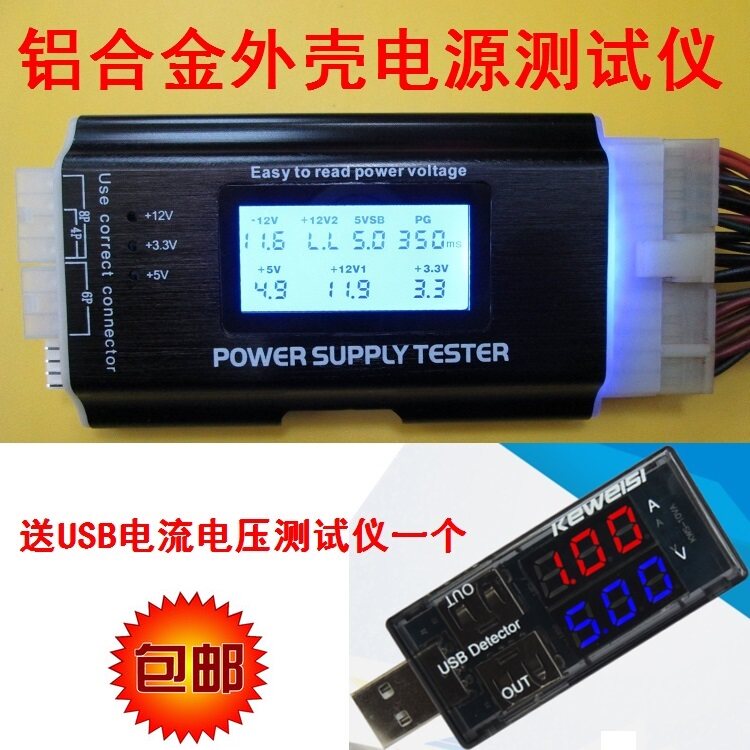

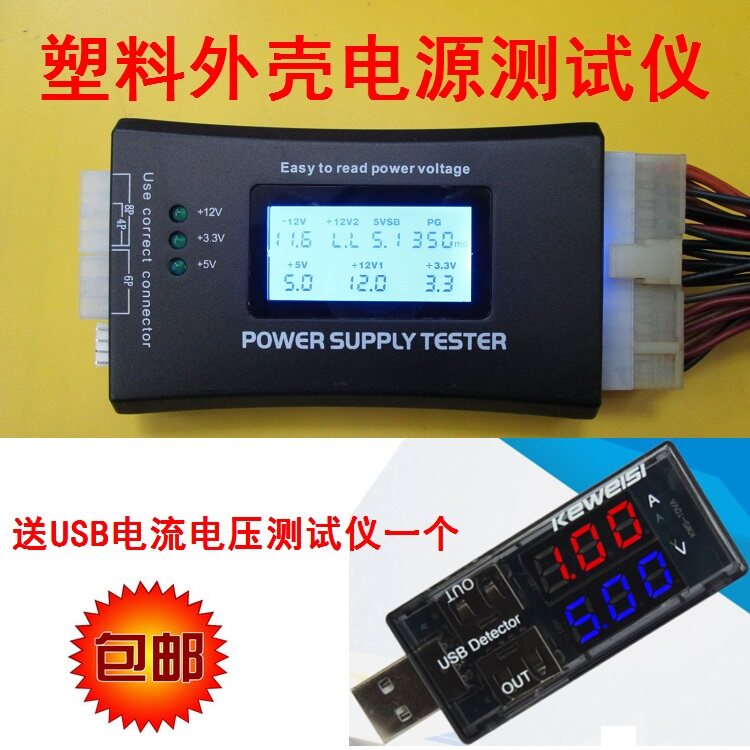

Этот продукт имеет алюминиевую оболочку сплава и пластиковая оболочка2Модели продуктов.Как использовать и функционировать то же самое!

Технические характеристики:

Вход напряжения: 20/40PIN (ATXисточник питания)

Обнаружение напряжения: +12V  -12V  +5V  +3.3V  5VSB 12VPG

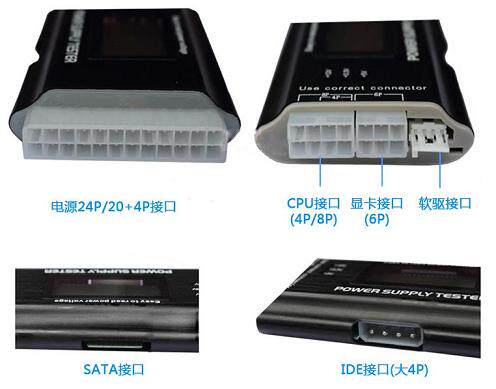

Порт соединения: Floppy HDD  COROM  SATA  4pin(P4)  8pin(Dual-CPU)  6pin(PCI-E)

Вес: алюминиевый сплав125грамм       пластиковая оболочка115грамм

Упаковка: пластиковая упаковка с нейтральной торговлей по внешней торговле

Метод работы:(Совет: Описание операции на бумаге упаковочной карты продукта относительно просты. Для получения подробной информации, пожалуйста, обратитесь к следующим методам работы.)

 1: будетНет нагрузкиИсточник питания20Pinили24PinПодключите соответствующее положение тестера питания.Откройте силу, одновременно"Галочка"Два звука загрузки,Если значения каждой группы не мелькали и тревога тревоги,Это означает, что этот источник питания источника питания является нормальным.Соответствующее напряжение илиPGОтображение значения в виде состояния сигнализации флэш -сигналов,Это означает, что этот источник питания является неисправной силой!Связанные с тестами значения могут относиться к диаграмме ниже.

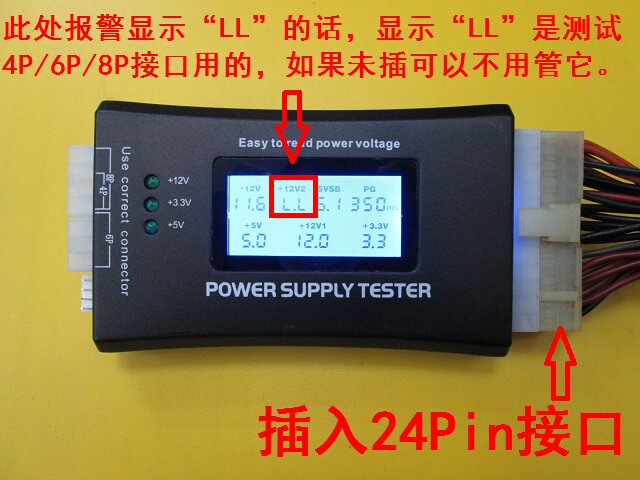

 (Совет: если вы только вставляете20Pinили24PinЭкран тестера интерфейса (+12V2Раздел) тревога и отображениеLLесли,Здесь отображается здесьLLТест4Pили6P/8PЕсли вы используете его, вы можете игнорировать его, если не вставлено.Или вставить один из них.Пожалуйста, узнайте4PДолжен быть вставлен4PРасположение!Не говорите неправильно!)

2:другойБольшой4P(HDDинтерфейс),Маленький4P(Интерфейс мягкого привода),4P/8P(CPUинтерфейс),6P(Интерфейс видеокарты),SATAинтерфейс,Эти интерфейсы вставляются при тестировании.Вы не можете вставить его, когда не протестированы.

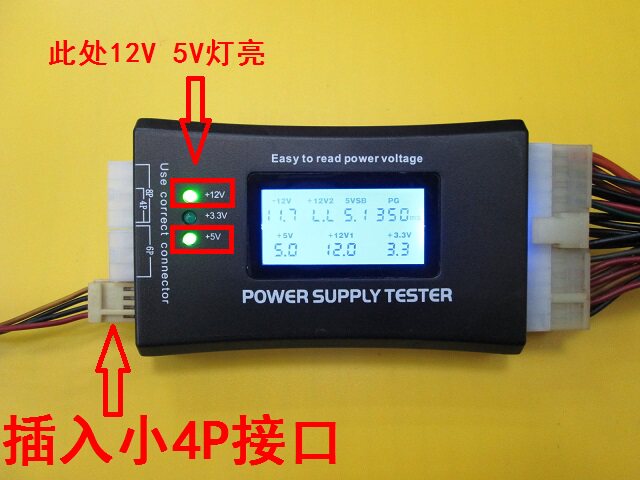

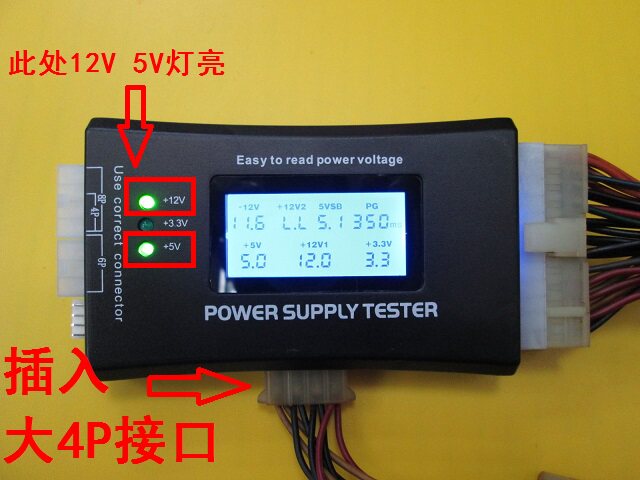

Подключить4P(HDDинтерфейс),Маленький4P(Интерфейс мягкого привода) Тестер слева+12Vи+5VПокажите свет включен (если свет не включен, это означает, что эта группа неисправна.)

Вставлять4P/8P(CPUинтерфейс),6P(Интерфейс видеокарты) Экран тестера (+12V2) Отображать испытательное напряжение (если есть ошибка, оно прошит тревогу).

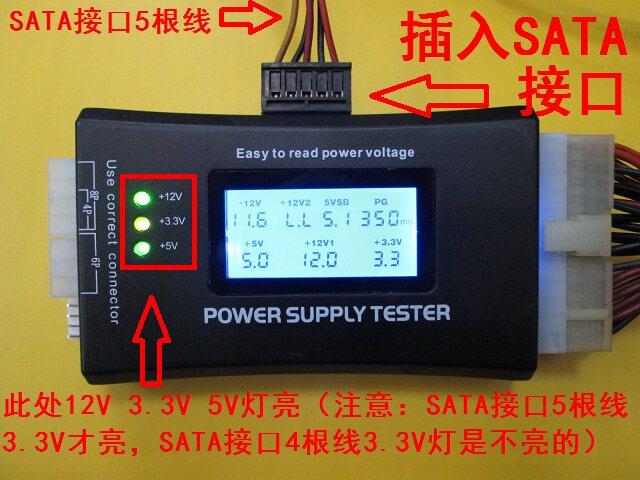

ВставлятьSATAЛевая сторона тестера интерфейса+12Vи+5Vи+3.3VПоказать свет.(Если лампа не включена, это означает, что эта группа линий терпит неудачу.Сила отдельных производителейSATAНет интерфейса+3.3VВыходной выход.)

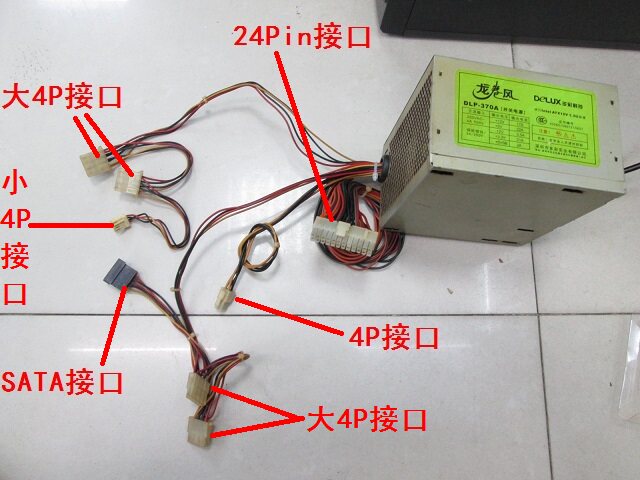

Схематическая схема дракона тестера:

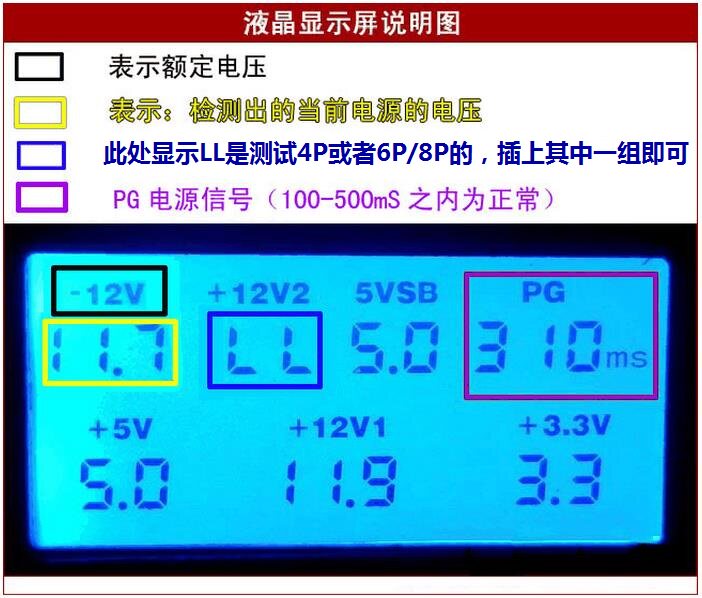

ЖК -дисплей схема схема:

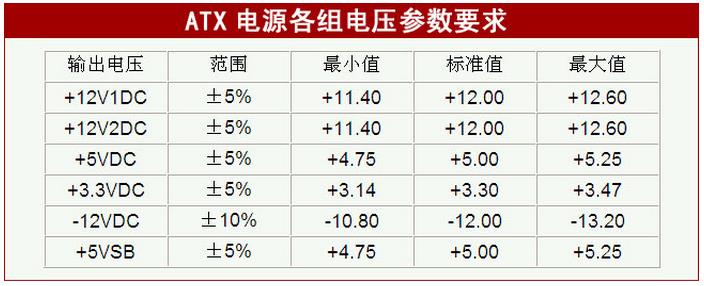

Таблица управления параметрами напряжения:

 Примечание:Некоторые клиенты сообщают: вставьте этоSATAинтерфейсТестер+3.3VЛампа не включена, потому что мощность на рынке сейчасSATAИнтерфейс4Корневая линия и5Корневая линия!Прежде всего, подтвердите свой блок питанияSATAИнтерфейс есть4Корневая линия все еще5Корневая линия, если она есть4Корневая линияНичего+3.3VВывод, хочу5Корневая линия доступна только+3.3VВыход.



Специальное напоминание: постарайтесь не вставлять его горячим при использовании!Если Hot Plug -IN тестовые данные могут быть разными!Это основной здравый смысл!
