[易事特UPS电源EA66160模块化160KVA系统柜单模块20.25两种正品]
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
[易事特EA660系列模块化UPS介绍]
[EA660系列是易事特全新推出的三进三出模块化UPS，产品采用模块化设计与N+X并联冗余技术，产品容量覆盖20KVA到250KVA之间的各个功率段；模块内部采用]&[ldquo;模组化]&[rdquo;设计，既保证了布局的紧凑又增加了整机的可靠性；模块与机柜间采用热插拔设计。EA660系列 UPS采用5.7英寸触摸屏LCD设计及菜单式架构，通过LCD可以监控UPS的各种信息，使所有操作一目了然。EA660系列 UPS具备独立的智能充电模块；外接电池组的每组电池节数可从40节至32节任选。]
[功率范围：]
20KVA - 250KVA
[应用领域：]
[数据处理中心、计算机机房、电信、金融、证券、交通、税务、医疗、工业自动化]
[4.1、EA660系列产品的基本组成]
[EA660系列模块化UPS系统是由：功率模块、充电模块、系统监控模块、机柜以及电池组构成。]

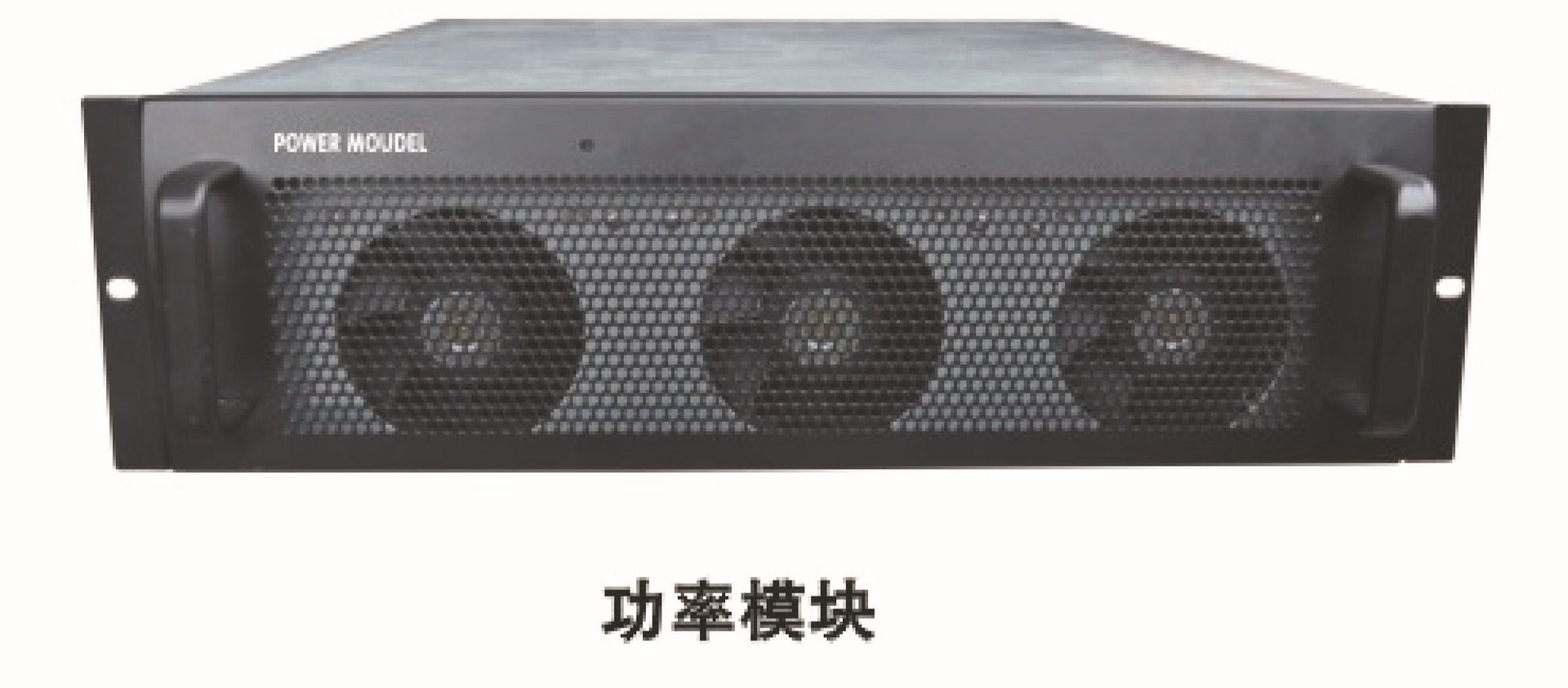

&[nbsp;1） 功率模块: 功率模块是整个系统的核心部分，其已经具备UPS的完整功能;功率模块将输入不稳定的市电通过内部的整流器、PFC功率因数校正电路、逆变器后转化成纯净，稳定的电源给负载供电。]
[如下图：]
&[nbsp;其特点为：]
2&[nbsp; 在线双变换设计,确保输出质量；]
2&[nbsp; 每个模块均有独立数字化智能控制；]
2&[nbsp; 每个模块均可独立工作；]
2&[nbsp; 每个模块均有独立的旁路系统；]
&[nbsp;2） 充电模块: EA660系统配置了独立的智能充电模块，采用全数字化控制，单个充电模块最大充电电流30A，为电池提供了智能的电池管理和完善的保护功能，延长电池的使用寿命。如下图：]
[其特点为：]
2&[nbsp; 充电电压和电流可以根据外部电池节数和容量进行调节；]
2&[nbsp; 具有独特的三段式充电模式，第一阶段恒流均充，第二阶段均浮充循环充电，第三阶段浮充；]
2&[nbsp; 具有电池反接保护、过充保护、短路保护、充电电压温度补偿以及电池未接提示等功能；]
2&[nbsp; 充电模块可以并联冗余使用，最大可提供60A的充电电流；]

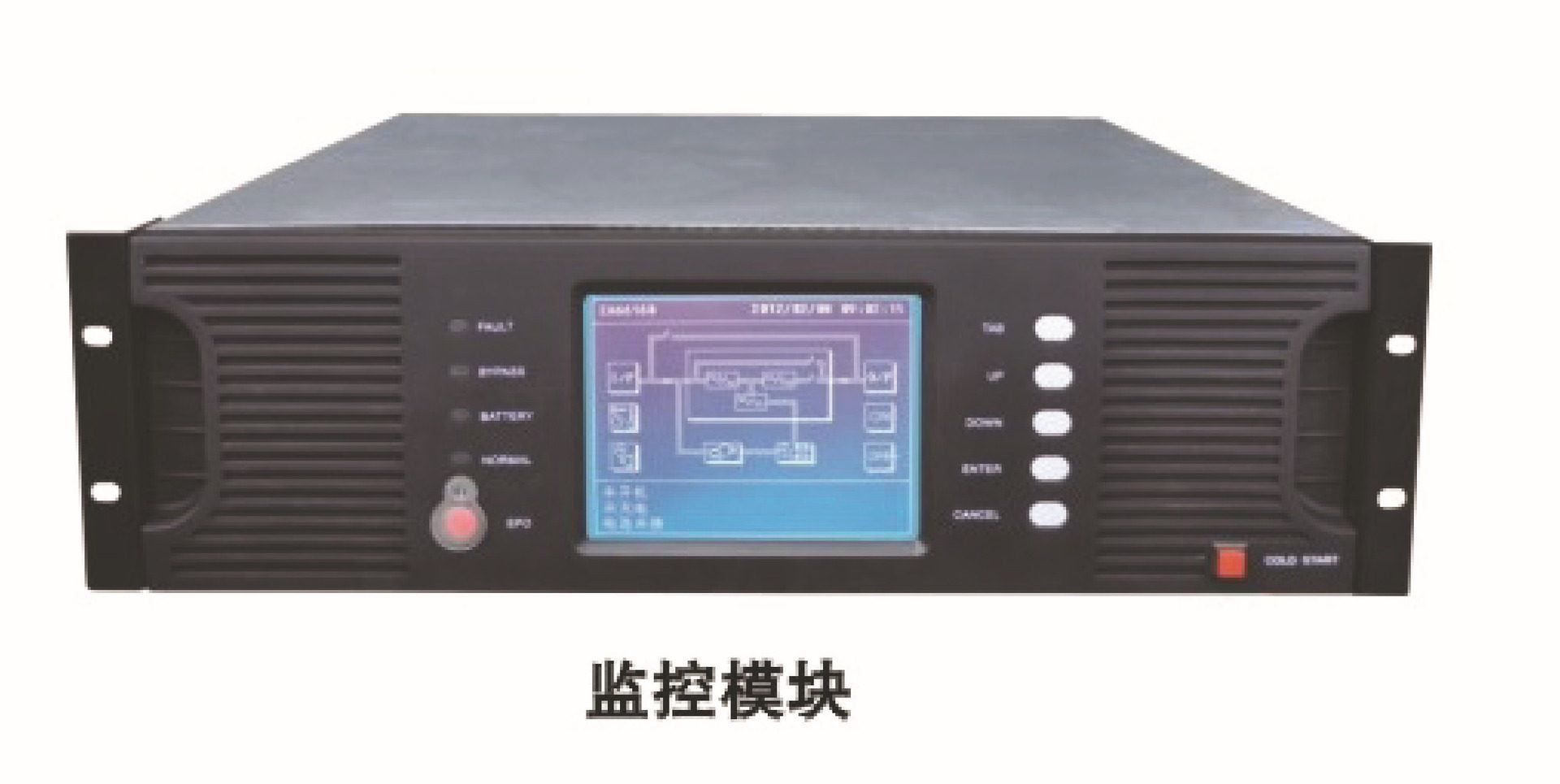

&[nbsp;3）监控模块: 监控模块配置5.7寸触摸屏，UPS状态显示一目了然，省却了繁琐的按键操作，维护便利快捷。监控模块可以方便的查询UPS的工作状态，输入输出的实时参数，充电器和电池的状态，同时可存储3700条历史记录。]![[监控模块]](https://img.alicdn.com/imgextra/i3/2675943615/TB2jpH3othvOuFjSZFBXXcZgFXa_!!2675943615.jpg)
4)&[nbsp; 机柜：EA660的机柜由配电单元、防雷单元、通讯接口、接线端子组成；]
[配电单元：输入、输出、维修旁路开关组成；200KVA系统（20KVA模块）和250KVA系统（25KVA模块）不含配电单元。]
[防雷单元：采用C级防雷模块；]
[通讯接口：标配RS232、USB、RS485、干接点；可选SNMP卡；]
&[nbsp;5） 电池组：所有模块共享电池组]
&[nbsp;采用了双电池输入电路架构和先进的控制策略，并机系统完全共用同一组电池，相比于不能共电池的并机系统，大幅度削减了电池的开销。]
[4.2、EA660系列模块化UPS的主要特点]
2&[nbsp; 超宽的输入电压和频率范围]
&[nbsp; 输入电压范围为204Vac～520Vac（半载），277Vac～520Vac（满载），适用于市电电网波动大的环境，减少了电池放电次数，从而延长的电池使用寿命；]
&[nbsp; 输入频率范围为40～70Hz，满足各种发电机设备；]
2&[nbsp; 超大LCD触摸宽屏]
&[nbsp;采用5.7英寸触摸屏LCD设计及菜单式架构，通过LCD可以监控UPS的各种信息，使所有操作一目了然。]
2&[nbsp; 模块化设计]
[采用模块化设计,模块容量为20KVA/25KVA,UPS系统由1至10个UPS模块，1至2个充电模块，1个监控模块组成,用户可以根据负载的逐步投入而弹性地增加UPS模块数量。各模块与机柜间采用]&[ldquo;热插拔]&[rdquo;技术,所有模块可以在线热插拔,实现]&[ldquo;零]&[rdquo;检修时间。]
2&[nbsp; 分散旁路控制]
[每个功率模块内部具备独立的旁路功能，避免集中旁路出现的单点瓶颈；]
2&[nbsp; 灵活的系统配置]
[我司具有80KVA、100KVA、160KVA、200KVA、250KVA系统，用户可以灵活配置；对于将来的设备扩容，只要用户在首次装机时，将开关与电缆留下裕量，以后当负载量的增加时只要再购买UPS模块就可以将UPS容量扩充，完全避免了传统UPS首次设备投资过大的缺点，真正做到了]&[ldquo;边成长边投资]&[rdquo;，为用户节省了宝贵的资金。]
2&[nbsp; 灵活的充电参数设定以及电池配置]
&[nbsp; 用户可根据需求，通过LCD屏设置电池节数，电池组数，电池容量，充电速率以及温度补偿系数等关键充电参数。电池组的电池节数可以在]&[plusmn;16/17/18/19/20节任意配置，注：电池组必须双数。]
2&[nbsp; 智能电池管理]
[独立的智能充电模块，自动对电池组进行三阶段智能充电管理。第一阶段大电流恒流充电，快速回充约90％的电量；第二阶段高低压循环充电，可以均化电池电压并将电池完全充饱；第三阶段浮充维持，保证电量不损失。同时，充电模块还具备电池反接保护、电池过充保护、输出短路保护、电池未接提示以及充电电压温度补偿等功能；]
2&[nbsp; 标配输入、输出、维修旁路开关]
[标配输入、输出、维修旁路开关，便于安装、操作，同时减少用户采购配电柜的成本、占地面积；]
2&[nbsp; 标配C级防雷模块]
[具有防雷击等电涌保护功能，有效防止雷击损坏设备；]
2&[nbsp; 超强的防护处理]
[机器的进风口采用了进口的防尘网设计，内部PCB板采用三防处理，防潮、防霉、防烟雾，以保证适用用于各种恶劣的环境；]
2&[nbsp; 丰富的通信接口功能]
[标配USB,RS232、RS485、干接点、选配SNMP卡，满足用户各种通信需求。]
[4.3、EA660系列模块化UPS的技术优势]
[技术优势一、高可靠性设计]
[1、] [功率模块采用独立控制系统，提高系统的可靠性]
[模块内部具备完整的UPS功能，集整流、逆变和控制于一体，不需要外接同步控制信号或其他它控制手段，模块即可正常工作，减少了系统运行和控制所存在的单点瓶颈，提高整机的可靠性。]
[2、] [采用]N+X[冗余并联技术，提高系统的可靠性]
UPS[的可靠性＝提高单机MTBF＋冗余]
[EA660系列模块化UPS系统采用N+X模块化冗余并机技术，消除系统中的单点故障瓶颈，是目前UPS系统提高可靠性的主要方式；同时客户可选择超过一至两个以上模块冗余，冗余设计全面保障负载运行；]
&[nbsp;下图为模块化系统电气结构图，从下图中可看出，功率模块采用了N+X冗余设计：]
[传统单机、N+1][冗余并机、模块化UPS][的可靠性对比：]
| [传统单机] | [N+1冗余并机] | [模块化UPS] |
[工作特点] | [UPS系统出现故障后，客户必需转旁路甚至关机进行维修；] | [UPS系统仅有一次容错率，任用何一台UPS出现故障后，客户必需及时赶往现场进行故障排除；另外，UPS单机并联数量增加，会造成并机连线和环流增加，从而降低系统可靠性；] | [采用N+X 架构, 客户可选择超过一至两个以上模块冗余，冗余设计全面保障负载运行；另外，所有功率模块在一个系统柜中，无需增加任何并机连线；] |
[冗余性] | [无] | [1次] | [X次] |
[可靠性] | [低] | [中] | [高] |
[技术优势二、绿色环保、高效节能]
1[、绿色环保，降低采购成本]
[EA660系列采用IGBT平均电流控制技术，负载从10%-100%变化，其PF大于0.99，THDI小于3%，对电网无干扰，是真正的绿色电源。]
[其拓扑如下图所示：]
IGBT[整流波形] [传统]SCR 6[脉冲整流波形] [传统]SCR 12[脉冲整流波形]
&[nbsp; 输入谐波电流：＜3%] &[nbsp; 输入谐波电流：＞30%] &[nbsp;输入谐波电流：＞10%]
&[nbsp; 输入功率因数：0.99] &[nbsp; 输入功率因数：0.85] &[nbsp; 输入功率因数：0.90]
[输入功因越高、输入谐波电流越小可以大大节约用户的使用成本，主要在以下几个方面：]
[1、减小UPS电源前端的变压器和发电机配比容量，提高发电和输电设备的利用率；]
[2、减小输入电缆的配比规格和开关容量；]
[3、减少供电传输和设备的无功损耗；]
[4、减少因谐波电流而引起的用电设备误动作。]
[举例说明：]
[按照用配置100KVA的UPS容量进行计算：]
[易事特EA66100（100KVA）的发电机配比容量为1.2:1，] 1.2×100KVA=120KVA
[国内外某些品牌100KVA的发电机配比容量为3:1 ，] 3×100KVA=300KVA
[因此，易事特产品只需要120KVA的发电机，而国内外某些品牌产品则需要配置300KVA的发电机，从而增加了用户180KVA的发电机成本。]
2[、高效节能，降低运行成本]
[EA660系列UPS采用了三电平矢量调制技术，降低内部器件的开关损耗，从而提升了整机效率，整机工作效率：]≥93%
&[nbsp; 整机效率越高，用户的运营成本就越低；反之，效率越低，就会增加运营成本；]
[举例说明：]
[易事特EA660系列整机效率为93%，国内外某些品牌工频机整机效率为88%（SCR整流器的损耗、输入谐波滤波器的损耗，控制方式等降低了整机效率）]
[以100KVA的UPS为例，按照每台UPS每天运行24小时，电费1.5元/度计算，整机效率为88%的UPS每年为此多付电费：0.05*100000*0.8*24*365*1.5=5.2万元；]
[因此，如果采用我司EA660系列UPS，每年可以节约5.2万元电费；]
[技术优势三、灵活配置、随需扩展、动态成长；]
[EA660系列UPS为全模块化设计，系统容量可以从20KVA扩展到250KVA，功率模块的设计概念是在系统运行时可随意移除和安装，而不影响系统的运行及输出；]
[如果用户前期按照模块化UPS的最大系统容量配置开关和电缆，当后期负载量的增加时，只需要购买功率模块，就可以将UPS扩容到所需的功率，完全避免了传统UPS首次设备投资过大的缺点，使投资规划实现]&[ldquo;随需扩展]&[rdquo;，让用户随业务发展实现]&[ldquo;动态成长]&[rdquo;，既满足了后期设备的随需扩展，又降低了初期购置成本。]
[一般情况下，用户在预计UPS容量时，时常会出现低估或高预计等情况，EA660系列模块化UPS可有效的解决以上问题，帮助用户在未来发展方向尚不明确的情况下分阶段进行建设和投资。当用户负载需要增加时，只需根据规划阶段性的增加功率模块。]
[举例说明：]
[某一机房项目，目前负载为60KVA，1年后负载容量上升至80KVA；2年后负载容量上升至120KVA；3年后负载容量上升至160KVA，后续负载容量不在增加。]
[传统UPS有两种配置方案：]
[1、根据客户实际的负载配置UPS，其结果为：60KVA 1台；20KVA 1台；40KVA 1台；40KVA 1台，共需要配置4台UPS，而每次配置的UPS都需要UPS的放置位置、以及配置、安装输入输出电缆，其UPS和安装成本远远高于买一台160KVA的成本。]
[2、根据后续最大负载容量配置UPS，因此，需要配置一台160KVA的UPS，但由于目前负载功率为60KVA，经计算负载率为37%，效率为78%，而与满载效率88%相差了10%，][一年电费成本增加了6.3万左右][，另外还将100KVA的UPS采购成本呆滞了一年。]
[模块化UPS配置方案：]
&[nbsp; 根据后续最大负载容量，前期配置一套160KVA系统机柜，4个20KVA功率模块（1个冗余备份）60KVA+1配置成本，提高了整机效率和节约了前期的采购成本，随着后续负载功率增加，直接购买功率模块，无需增加占地面积和 安装；]
[技术优势四、易维护和智能化管理设计]
1[、]MTTR([平均修复时间])[近于]0
[传统的UPS系统在日常维护、设备维修期间均需采取转旁路的工作方式，负载因此不受UPS保护，此时如果发生交流电源中断、过载等故障，势必造成负载电源供应中断或设备损坏。同时设备维修还需要经过一系列烦琐的程序：系统管理员通知厂家]—&[mdash;厂商赶至维护现场]—&[mdash;停电维修。一般传统UPS的维修时间在2小时以上，甚至超过1天以上。]
[为了解决传统UPS在维护方面所存在的问题，EA660系列UPS采用了先进的模块热插拔技术，][充电模块、系统监控模块、功率模块][均可在线的热拔插，无需停电操作。实现了并联系统的在线维护，同时该操作无需专门的仪器和技术即可进行，一般维修时间在1分钟内就能解决问题。]
[EA660系列UPS通过热插拔技术使单体功率模块可任意在线投入或退出，攻克了传统UPS转旁路维修的技术难题，使维护超常便捷，同时实现了UPS随意扩展和冗余两大性能，充分满足用户实际需求。]
2[、超大中英文屏显示，可以显示输入、输出、电池、整流器、旁路等各项参数，以及整机的工作状态、历史记录、电池管理等功能，方便维护人员的日常维护操作；]
3[、智能化监控管理]
[监控模块标配RS232、USB、RS485、干接点等多种通讯接口监测UPS运行状态。具有远程SNMP网络管理（选配件）等功能，支持TCP/IP协议，实现远程网络管理。具有UPS短信报警管理平台，通过手机GSM网络即可发短信给管理员告警。支持灵活多样的组网方案，方便任何时候、任何地方监看和管理UPS。]
[4.4、EA660系列模块化UPS的技术参数]
[型号] | | [160KVA(最大可扩容至160KVA)] | | ||||
[输入] | | ||||||
[额定输入电压] | 380Vac | ||||||
[负载]≤50% | [204～520Vac] | ||||||
[50%＜负载]≤70% | [242～520Vac] | ||||||
[70%＜负载]≤100% | [277～520Vac] | ||||||
[输入方式] | [三相五线] | ||||||
[输入功率因数] | ≥0.99 | ||||||
[总谐波失真（THDI）] | ≤3% | ||||||
[额定频率] | [50Hz/60Hz自适应] | ||||||
[频率范围] | [40～70Hz] | ||||||
[旁路电压范围] | 380Vac&[plusmn;20%（可设置）] | ||||||
[输出] | | ||||||
[输出功率] | | [60KVA(3个20KVA模块组成)] | | ||||
[额定电压] | 380Vac | ||||||
[稳态电压精度] | ±1% | ||||||
[动态电压瞬变范围] | &[plusmn;5%（0～100%负载变化）] | ||||||
[总谐波失真（THDV）] | &[le;1%(阻性负载）；]&[le;4%（非线性负载）] | ||||||
[输出电压直流分量] | ≤100mv | ||||||
[输出电压峰值系数] | 3:01 | ||||||
[输出频率] | [市电模式：与市电同步；电池模式：50Hz/60Hz] | ||||||
[频率跟踪速率] | ≤1Hz/s | ||||||
[锁相精度] | 1&[deg;（市电频率45～55Hz，稳态下）] | ||||||
[逆变过载能力] | [110%＜负载]&[le;130%，10分钟后转旁路；130%＜负载]&[le;150%,1分钟后转旁路；负载＞150%，0.5s转旁路] | ||||||
[旁路过载能力] | &[le;150%，长时间运行；＞150%，持续10s] | ||||||
[市电模式]←&[rarr;电池模式] | 0ms | ||||||
[旁路模式]←&[rarr;市电模式] | 0ms | ||||||
[系统] | | ||||||
[整机工作效率] | ≥93% | ||||||
[电池节数] | [12V40节（支持32,34,36,38节）] | ||||||
[最大充电电流] | 60A | ||||||
[并联模块数] | | [1至8] | | ||||
[冗余模块数] | | [0至7] | | ||||
[工作温度范围] | [0～40℃] | ||||||
[工作海拔高度] | [＜1500m（超过此高度减额使用）] | ||||||
[工作相对湿度] | 0-95% | ||||||
[存储温度] | &[nbsp;-25℃～55℃] | ||||||
[距离表面1米的噪音] | [＜60dB] | ||||||
[安全] | EN62040-1-1 | ||||||
[静电释放] | IEC61000-4-2 Level3 | ||||||
[持续电磁敏感性] | IEC61000-4-3 Level3 | ||||||
[电压瞬闪兼容性] | IEC61000-4-4 Level3 | ||||||
[浪涌干扰] | IEC61000-4-5 Level4 | ||||||
[电磁干扰（EMI）] | [EN62040-2（＞25A）classA] | ||||||
[UPS机柜尺寸] [（宽]&[times;深]&[times;高）] | | 600mm×1000mm×2000mm | |||||
[UPS模块尺寸] [（宽]&[times;深]&[times;高）] | 482mm×590mm×131mm | ||||||
[UPS机柜重量] | | 290kg | | ||||
[UPS模块重量] | [28KG（单个UPS模块）] | ||||||
[颜色] | [黑色] | ||||||
[控制面板] | [5.7英寸多功能LCD触摸宽屏] | ||||||
[声音报警] | [电池模式报警，电池电量极低时报警，风扇故障报警等] | ||||||
[接口] | [USB，RS232，RS485，干接点（标配）] | ||||||
[选件] | [SNMP卡] | ||||||
[内置配电单元] | | [是] | | ||||
| | | | | | | | |
