Блок питания, беззвучный модуль, (в наличии на складе), Z2, 200W, 200W

Цена: 2 304-3 571руб.    (¥107)
Артикул: 548728669732

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:HTPC高清店
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥53611 262руб.
¥152031 814руб.
¥4659 793руб.
¥3306 950руб.
  • Информация о товаре
  • Фотографии
Цвет: Армейский зеленый, Лазурный

Адрес физического магазина: Цю Шенг, 5 -й этаж Saige Plaza, Huaqiang North Road, Шэньчжэнь: 17607080586

Производитель Pico-Box Shenzhen Office, большая цена партии!Вы можете добавить деньги, чтобы открыть 13 очков, чтобы добавить билеты или голосовать

Оценка модуля в Zol в Zhongguancun:Http://power.zol.com

PHIPHELL Оценка пользователя питания:Http: // woohoo .chip hall.com/forum.php?&tid=502991&page=1#pid13086652

Примечание: обновленная Z2-ATX не будет кричать, совместимый с 99%материнской платы. Кроме того, не используйте так называемый адаптер Jianxing IBM 12V 12.5A на рынке. Может достичь 9A.

Эта плата питания постоянного тока (модель: Z2-ATX-200) ИспользованиеDC 12VВ качестве вывода это новая конструкция для оборудования с высокой мощностью (продается в Гордоне, Гонконг). Пиковая мощность составляет 200 Вт. Микроконтроллер (однопроизводительный аппарат, MCU) используется для регулировки времени ATX.АСУС, Magic-Pro, Asrock и другие бренды материнских плат ITX и некоторые материнские платы Micro-ATX.



Z2-ATX-200 представляет собой модуль мощности DC-ATX с прямым бортом DC-ATX, улучшенный на основе Z1-ATX и Z2-ATX-160 в ранней BICO-BOX.В ответ на тенденцию увеличения текущей компьютерной системы на ветвях+12 В, Z2-ATX-200 использует два параллельных MOSFET на ветви+12 В. Нагрузка пропускной способности ветви+12V имеет пониженную тепло.Он использует дизайн без фанатов, абсолютно тихий, является домашним развлекательным компьютером htpcХороший выбор для мини -компьютеров и промышленных управляющих хостов.Основными функциями электроэнергии Z2-ATX-200 являются:

1. Высококачественное устройство:Использование Соединенных ШтатовAvx 容 емкость, AOSMD Field Effect Tube, Япония TDK и Тайвань Ягео (Gooshi) и другие крупные производители управляют чипсамиПолевая трубка и емкость сопротивления и т. Д.Сущность

2. Преобразование высокой эффективности: эффективность типичного тока нагрузки достигает 92%, зеленый статический, защита окружающей среды без загрязнения.

3. Автоматизация производства: все компоненты патчей производятся автоматическими сварочными машинами. Неоплачиваемые ручные продукты могут быть сопоставимы.

4. Интеллектуальная работа: Поддержите функцию запуска с включением. Будь то мощность мощности при нормальном отключении или отключение мощности при нормальном выключении питания, питание Z2-ATX-200 может достичь функции автоматического запуска. (необходимо сотрудничать с сотрудничеством (необходимо сотрудничать настройки BIOS Mother плат).

5. Безопасность работы: поддержка над защитой давления, полное размышление о безопасности вашей материнской платы.



Технические параметры

Входное напряжение: DC 12V

Модель продукта: Z2-ATX-200

Спецификация интерфейса: 24PIN Стандартный ATX сокет

Эффективность конверсии: 92%

Выходная мощность: рейтинг 160 Вт, пик 220 Вт, более 160 Вт необходимо увеличить рассеяние тепла

Защита от перегрузки: защита от перенапряжения

работа       Искусство: 4 слоя Shenjin PCB+восемь VENCA. Возвращаяся сварка+пиковая сварка

Выходное напряжение: 5 групп, см. Таблицу 1

Определение интерфейса: Прикреплено определение интерфейса ввода и выходного интерфейса.

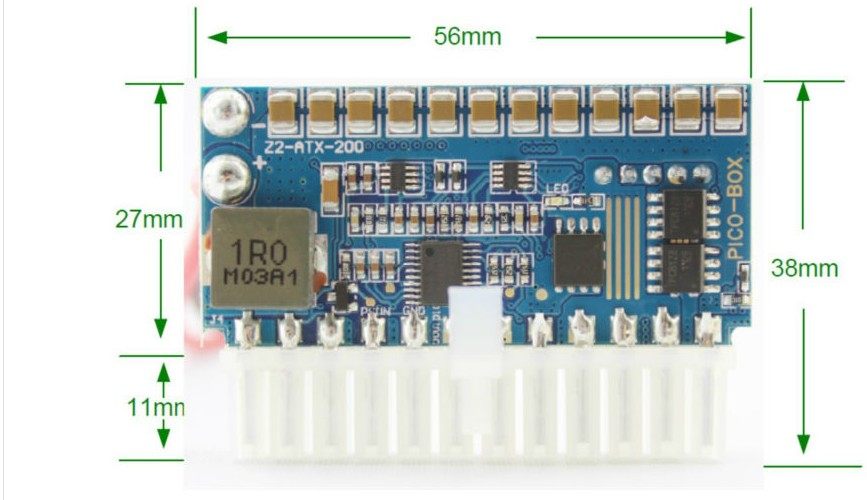

Размер продукта показан на рисунке ниже. Используется высокая качественная тайваньская 24pin ATX -соединительная подключающаяся пробку -ин. Полем





Как показано на рисунке ниже, четырехслойный дизайн печатной платы использует золотую технологию. Толщина внешнего слоя составляет 2 унции, а внутренний слой составляет 1 унцию. По сравнению с предыдущей толщиной печатной платы, он удвоился.Multi -Layer Shuct Poard+Technology Technology+2oz применяла медь, которая значительно увеличивает мощность выходного тока цепи и продлевает срок службы схемы.





Чтобы не увеличивать общую толщину платы, конденсатор куколки подлинного американского AVX (как показано на рисунке на рисунке) и индуктивность порошка сплава.



Используйте выходной схемы с высокой синхронной выпрямителем+5 В и+3,3 В. MOSFET заменяется на упаковке QFN, которая поддерживает большие токи, как показано на рисунке ниже.



Входное напряжение также использует фильтрацию индуктора сплавного порошка. В частности, используется параллельный низкий внутренний резистентный MOSFET (как показано справа справа справа). В то же время он значительно уменьшает тепление платы.

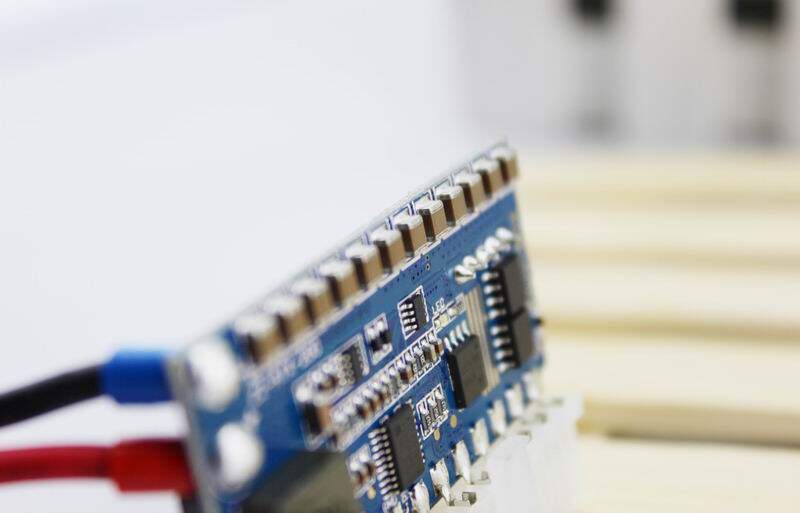

Синяя печатная плата подчеркивает чувство технологии:



Как показано на рисунке ниже, продукты серии DC-ATX в DC-Box соответствуют новейшим спецификациям ATX. Микроконтроллер (однообочечная машина) используется для управления временем ATX, а входное и выходное напряжение контролируется в режиме реального времени.Внедрение микроконтроллеров позволяет PG отложить индивидуальность, а напряжение можно контролировать в режиме реального времени. Это один из продуктов с высокой надежностью и безопасностью на рынке.

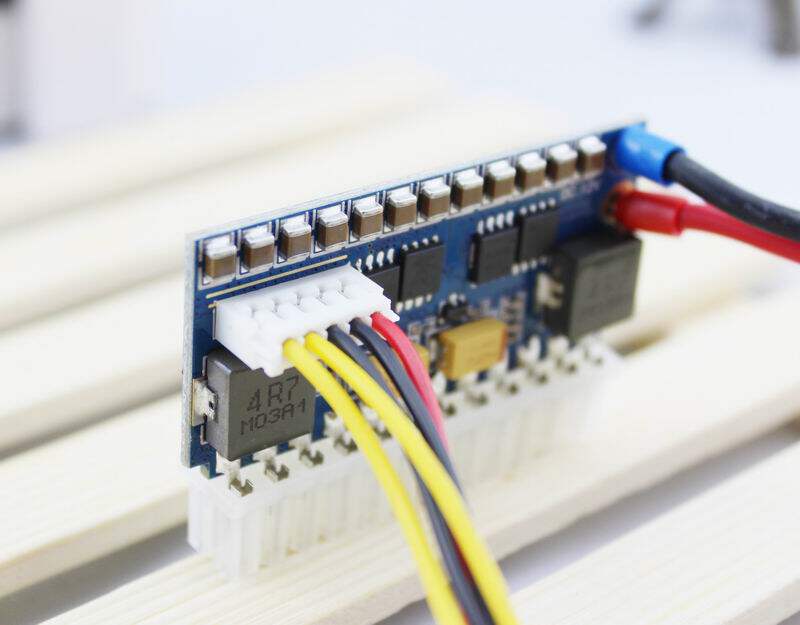

Покажите спереди и сзади одновременно:



Введите внешний диаметр разъема постоянного тока 5,5 мм, а внутренний диаметр составляет 2,5 мм.

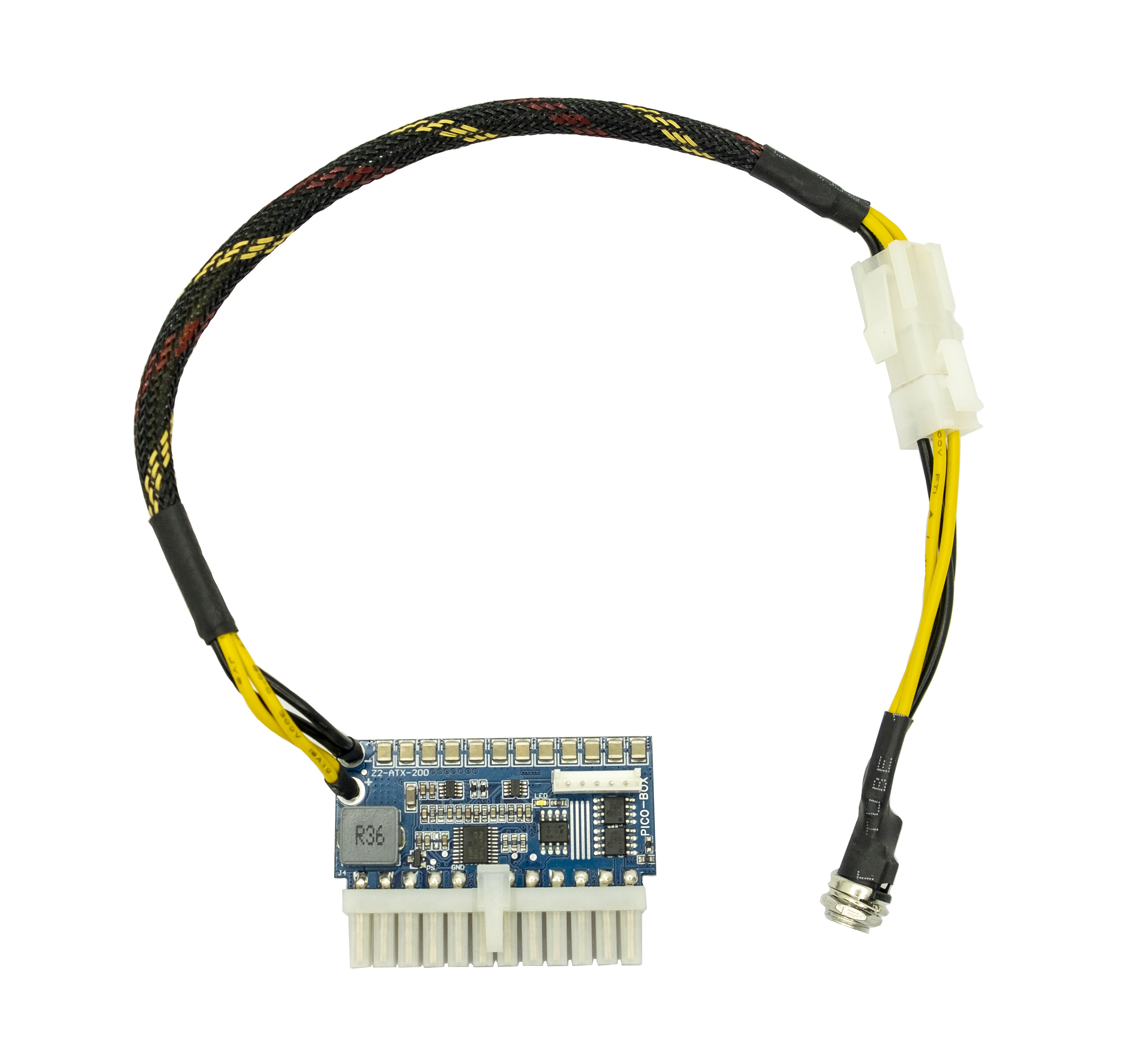

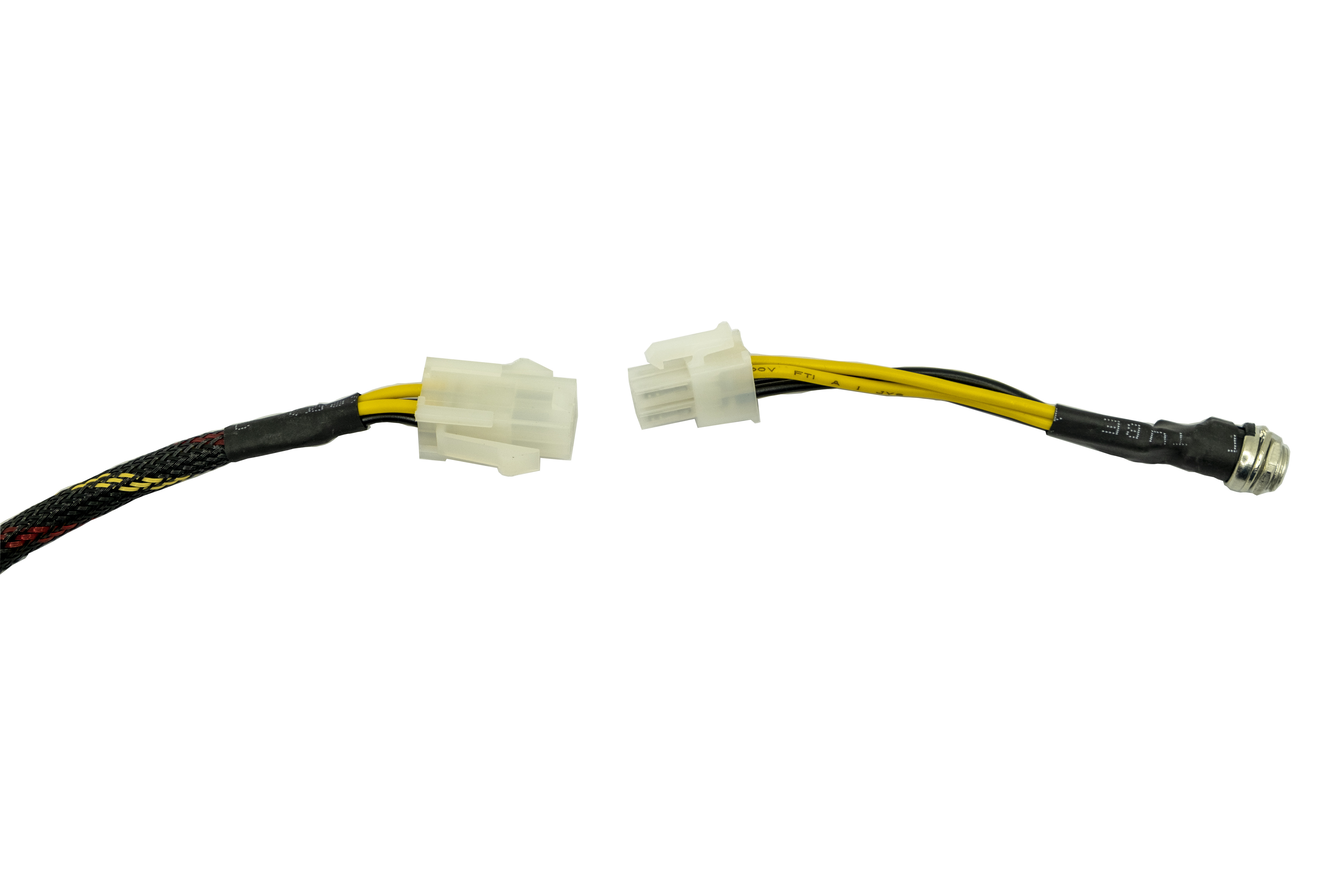

Каждый набор продуктов DC-ATX оснащен входным кабелем постоянного тока и выходным интерфейсом.Входная линия DC составляет около 34 см.



В качестве фильтрации используется большое количество конденсаторов MLCC для уменьшения ряда выходного напряжения.



Продукты DC-ATX в серии DC-Box используют высокоскоростные производственные линии SMT SMT в промышленном уровне и восьмитемпературные регионы возврата сварки.
