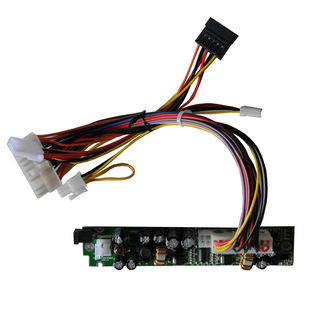

Питание на материнской плате компьютера DC до ATX Power Board 90W Power Power Power Supply HTPC поддерживает 20/24PIN.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Уважаемый, привет, время доставки всех продуктов в нашем магазине обычно находится в обычном рабочем дне с 9:30 до 30: 30 в 9: 30-18: 30. Организовать доставку.Отказ от ответственности: Обратите внимание, что как только все продукты этого магазина будут проданы, не качественные причины не будут на пенсии.Пожалуйста, посмотрите на это после того, как вы увидите это ясно.
Модель: DC2ATX_80W (шнур питания составляет 20pin) 100 Юань, модель по умолчанию
DC2ATX_80W (шнур питания - 24PIN) 110 Юань.
12VDC Input 80W DC-ATX Convertor
Эта спецификация определяет характеристики и хартеристики 87 Вт, 5 выходного уровня от постоянного тока в постоянный ток для преобразователя в DC для использования в программе компьютерной системы ITX.
1,Input Requirements:
VIN: минимум = 11,4VDC, максимум = 12,6VDC, номинальный = 12,0
Ripple& Noise: 200 mVp-p
2,Efficiency:
Эффективность преобразователя не должна быть меньше 90% при максимальной нагрузке с номинальным входным напряжением постоянного тока.
3,Output Power Distribution:
Load Current (A),
+12V: Maximum=4,Peak=5
+5V: Maximum=4,Peak=7
+3.3V: Maximum=4,Peak=7
-12V: Maximum=0.1,Peak=0.2
+5VSB: Maximum=1,Peak=2
Максимальная комбинированная мощность (W): 87, при максимальной комбинированной мощности 140 Вт требуется вентилятор.
4,Output Voltage Regulation:
+12V,+5V,+3.3V and +5VSB: ??5%
-12V: ??15%
5,Output Ripple and Noise:
Волновая и шум определяются как периодические или случайные сигналы по полосе частот
Измерение от 10 Гц до 20 МГц.
Maximum Ripple& Noise ( mVp-p)
+12V: 120
+5V: 50
+3.3V: 50
-12V: 200
+5VSB: 50
6,+5VSB Output:
+5VSB является резервным выходным выходом, когда присутствует вход DC.
7,DC Output:
Этот выход постоянного тока +5VSB контролируется входом постоянного тока, но другой выход DC контролируется"PS-ON#" signal and DC input.
8,Overshoot and Undershoot:
Любой перерыв в включении или недостатке при выключении будет меньше?
9,Power-on Time:
Время включения определяется как время, когда PS-ON# подтягивается низко до тех пор, когда
+12 В пост.
3.2.
10,Rise Time:
Выходное напряжение должно возрастать с 10% номинальных до указанных диапазонов регулирования
В разделе 3.1 в пределах 0,2 мс до 20 мс (0,2 мс? QT2? Q20 мс).
11,Power Good Signal:
PS-ON#-это TTL-совместимый сигнал.
И?
Не должен доставлять ток.
Logic level??
"High" is 2.0V ~ 5.25V
"Low" is 0.0V ~ 0.8V
12,Over Voltage Protection:
Когда выход +12VDC, +5VDC и +3,3 В постоянного тока имеет условие напряжения, преобразователь должен обеспечить режим защелки над защитой напряжения
13,Short Circuit Protection:
Выходная коротка определяется как любое выходное изображение менее 0,1 Ом
Преобразователь спускается вниз и защелка для оборота +3,3 В постоянного тока, +5 В постоянного тока или +12 В постоянного тока.
Возвращение или любые другие рельсы.
Корт удаляется, вывод +5VSB должен автоматически восстанавливать или ездить на велосипеде PS-On#.
Без повреждений или перегрузки в единицу.
14,Over Power Protection:
Преобразователь может использовать электронную схему для ограничения выходной мощности в результате избыточной 140 Вт мощности всплеска или защищенной чрезмерной подачи мощности в разделе 6.1 Среда мараза из -за короткого замыкания любого выходного или общего мощности при любом входном условии.
15,No-load Operation:
Никаких повреждений или опасного состояния не должно произойти со всеми выходными разъемами постоянного тока отключены от нагрузки.
16,Reset After Shutdown:
Если преобразователь зацикливается в состояние выключения из -за условия неисправности на своих выходах, преобразователь должен вернуться к нормальной работе только после удаления неисправности и
PS_ON# имеет Ben Cycled Off/ON с минимальным временем отключения в две секунды.
17,Environment:
Operation Temperature: 0 ??C to 40 ??C
Относитесь влажности: от 10% до 90%, не сдержание.
ТЕМПЛАТА ДОСТАВКА И ХРАНЕНИЯ: -40 ?? C до +70?
Относитесь влажности: от 5% до 95%, не конденсирование.
18,Reliability:
Продемонстрированный MBF должен составлять 100 000 часов непрерывной работы на 25?
Тест на ожог: источник питания должен быть проведен на 100% ожог с максимальной нагрузкой и 40?
environment temperature.
19,Mechanical Specification:
Вес: Вес конвертера: около 45 граммов.
Layout: 145mm x 30mm
