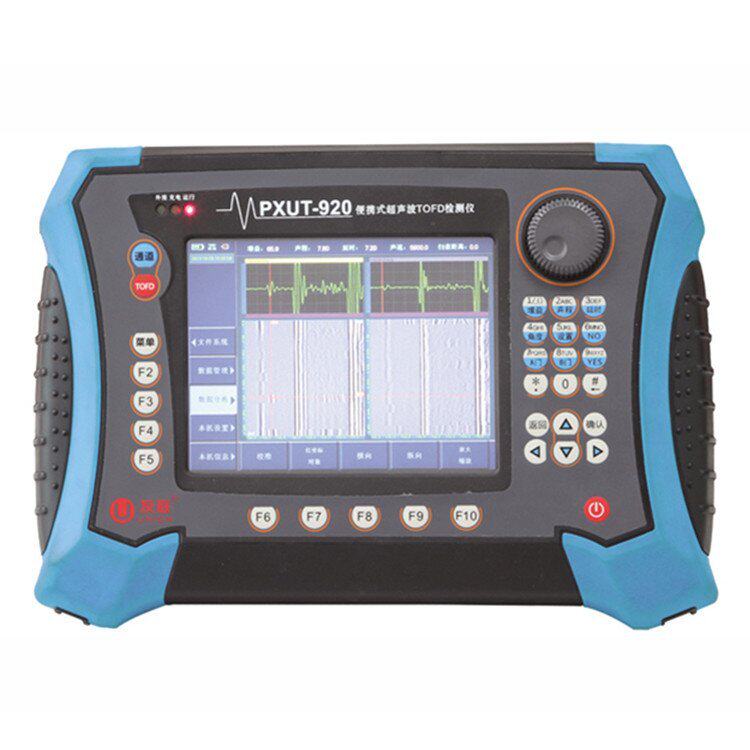

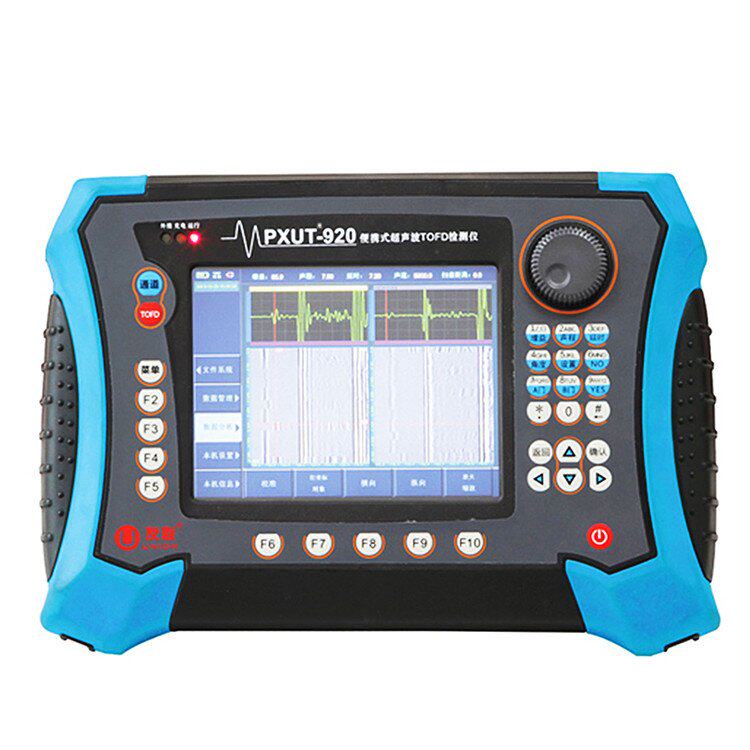

Youlian Дефектоскоп PXUT-920 Портативный ультразвуковой детектор TOFD

Цена: 190 112руб.    (¥9126.8)
Артикул: 731525663744

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:med008009
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥17103356 256руб.
¥9117189 908руб.
¥5617.4117 011руб.
¥5600116 648руб.
  • Информация о товаре
  • Фотографии

 Введение продукта

Портативный ультразвуковой TOFD-детектор PXUT-920 — это новый многоканальный TOFD-детектор третьего поколения, разработанный компанией Nantong Youlian Digital Technology Development Co., Ltd. на основе TOFD-детектора первого поколения. Это оборудование продолжает преимущества PXUT-910, заключаясь в его портативности и простоте в эксплуатации.Он имеет более мощные функции, лучшую производительность, уникальную пыленепроницаемую и брызгозащищенную конструкцию, а защита прибора достигает уровня IP65. Это многоканальный детектор TOFD со сканированием A, сканированием B, сканированием C, сканированием D, визуализацией TOFD, волноводной визуализацией и поддержкой функции сканирования P. Это многоканальный TOFD-детектор, специально разработанный для отечественного персонала, занимающегося неразрушающим контролем.



Главная особенность:

● Один щелчок“TOFD”Сканирование, функциональная ручка, простота в эксплуатации.

● Яркий цветной сенсорный экран с высоким разрешением, адаптируемый к различным рабочим средам.

● Уникальный дизайн i-SignalTM, высокая чувствительность сканирования, высокое разрешение изображения и высокая скорость обнаружения дефектов.

● Оснащен сканированием A, сканированием B, сканированием C, сканированием D, визуализацией TOFD, визуализацией по направляемым волнам и поддерживает функцию сканирования P.

● Диаграммы сканирования можно анализировать онлайн на месте, а сигналы А-скана можно воспроизводить синхронно, что удобно и практично.

● Многоканальное комбинированное сканирование TOFD+PE позволяет одновременно обеспечить 100% охват крупных и толстостенных сварных швов.

● Полнофункциональный UniViewer.®Пакет программного обеспечения с такими функциями, как улучшение изображения, сквозная обработка, снижение шума сигнала, фокусировка с синтезированной апертурой, ультразвуковая компьютерная томография и трехмерная локализация дефектов.

● Место для хранения данных большой емкости и функция передачи файлов по сети.

● Интерфейсы USB, LAN и VGA делают передачу данных и изображений более удобной.

● Существуют полные типы стоек для сканирования, которые можно настроить в соответствии с требованиями заказчика и адаптировать к различным местам проверки.

● Гуманизированные подсказки в режиме реального времени и услуги удаленной технической поддержки.

● Уникальная конструкция с защитой от пыли и брызг, уровень защиты прибора достигает IP65.



Технические параметры:


Количество каналов

8 каналов; может одновременно реализовать 8 каналов сканирования TOFD

Тип пульса

Отрицательный прямоугольный импульс (регулируемая ширина импульса)

импульсный фронт

<8ns

Ширина пульса

Плавная регулировка 50～1000 нс (шаг 10 нс)

Повторная частота

Диапазон каждого канала регулируется от 50 до 1000 Гц.

Метод обнаружения

Обнаружение оборудования

Частота дискретизации

100MHz/200MHz

Полоса пропускания (-6 дБ)

0,5～5МГц, 2～10МГц, 4～15МГц, 0,5～30МГц (широкополосный)

Дисплей формы волны

РЧ-волна, полная волна, положительная полуволна, отрицательная полуволна, спектр БПФ

Диапазон

300～20000м/с

Курок

Триггер энкодера (разрешение 0,25 мм, поддержка двух энкодеров)
Разрешение запуска по времени 5 мс)

Эквивалентный входной шум

40×10-9V/√Hz

Точность затухания

< ±1dB/20dB

Мертвая зона после передачи импульса

< 2μs

Глубина отбора проб

Исходные данные полностью записываются, глубина выборки составляет 4096 точек.

Длина сканирования

Одиночное* сканирование регулируется от 1 до 4 м, а длина непрерывного сканирования составляет более 1500 м.

Рабочий режим

Обнаружение метода отражения одноканального/многоканального импульса
Одноканальное/многоканальное обнаружение TOFD
Метод отражения импульса + обнаружение соединений TOFD

Онлайн-анализ данных

Одновременное воспроизведение многоканальных сигналов А-скана
Глобальный просмотр изображений с многоканальными данными, выбор канала и детальное наблюдение с увеличением
Наблюдайте за многоканальным совместным количественным анализом длины, глубины, высоты и других размерных параметров дефекта.

Офлайн-анализ данных

Одновременное воспроизведение многоканальных сигналов А-скана
Глобальный просмотр изображений с многоканальными данными, выбор канала и детальное наблюдение с увеличением
Многоканальный совместный количественный анализ длины, глубины, высоты и других размерных параметров дефектов
С улучшением изображения, сквозной волновой обработкой, уменьшением шума сигнала, фокусировкой с синтезированной апертурой (SAFT),
Ультразвуковая КТ, трехмерное позиционирование дефектов и другие функции

Отчет данных

Отчеты об испытаниях могут быть созданы в соответствии со стандартным форматом отчетов NB/T47013.10-2015.

Память

1 ГБ (с возможностью обновления)

Флэш-память [CF]

8 ГБ (с возможностью обновления)

интерфейс

ЛВС, VGA, USB2.0

показывать

6.5″Высокая яркость, настоящий цвет, высокое разрешение 1024×Сенсорный ЖК-экран с разрешением 768 пикселей

контроль

Сенсорный экран, клавиатура на передней панели, многофункциональная ручка

Совместимость с внешними устройствами

USB-клавиатура и мышь, принтер/ПК через USB или локальную сеть, внешний монитор/проектор SVGA

источник питания

Литий-ионный аккумулятор 14,4 В, рабочее время 6,6 Ач.>6 часов, внешний адаптер 19 В

Размеры (мм)

300 (ширина)×208 (высокий)×78 (толщина) мм

масса

2,95 кг (включая батарею)
