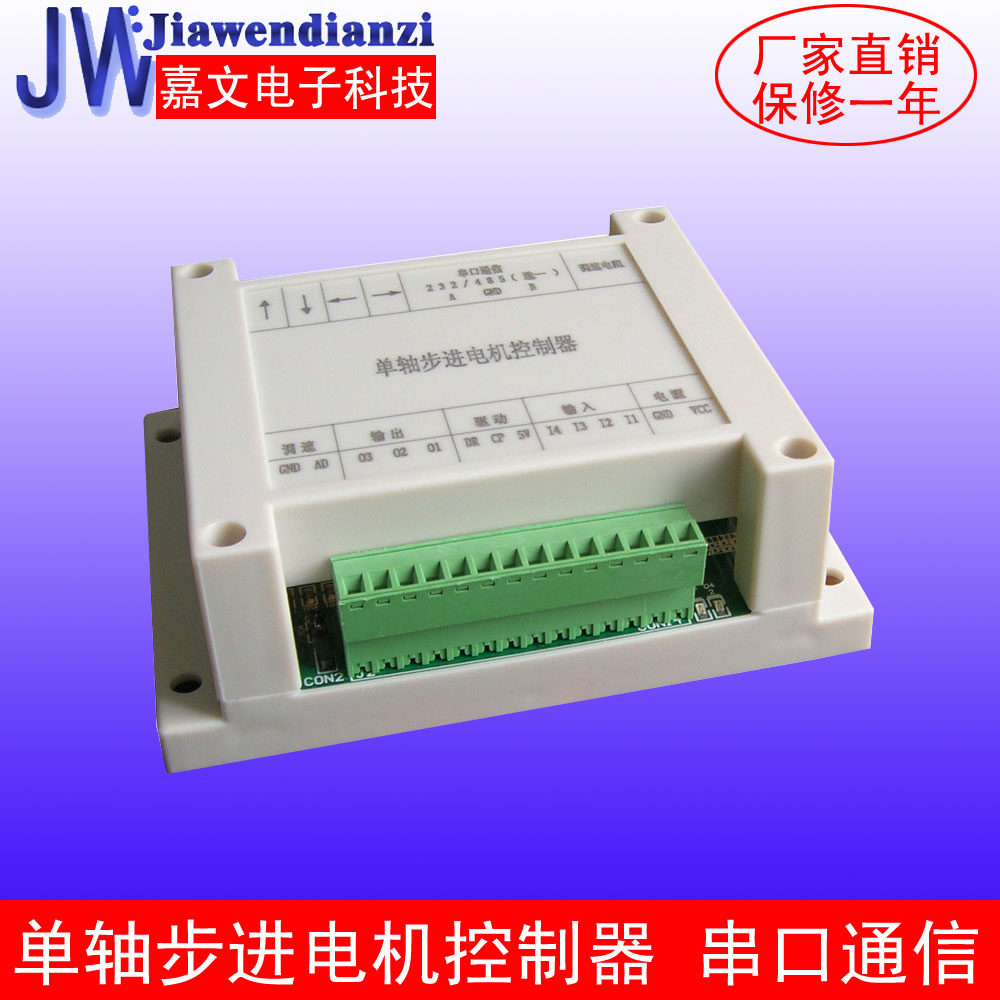

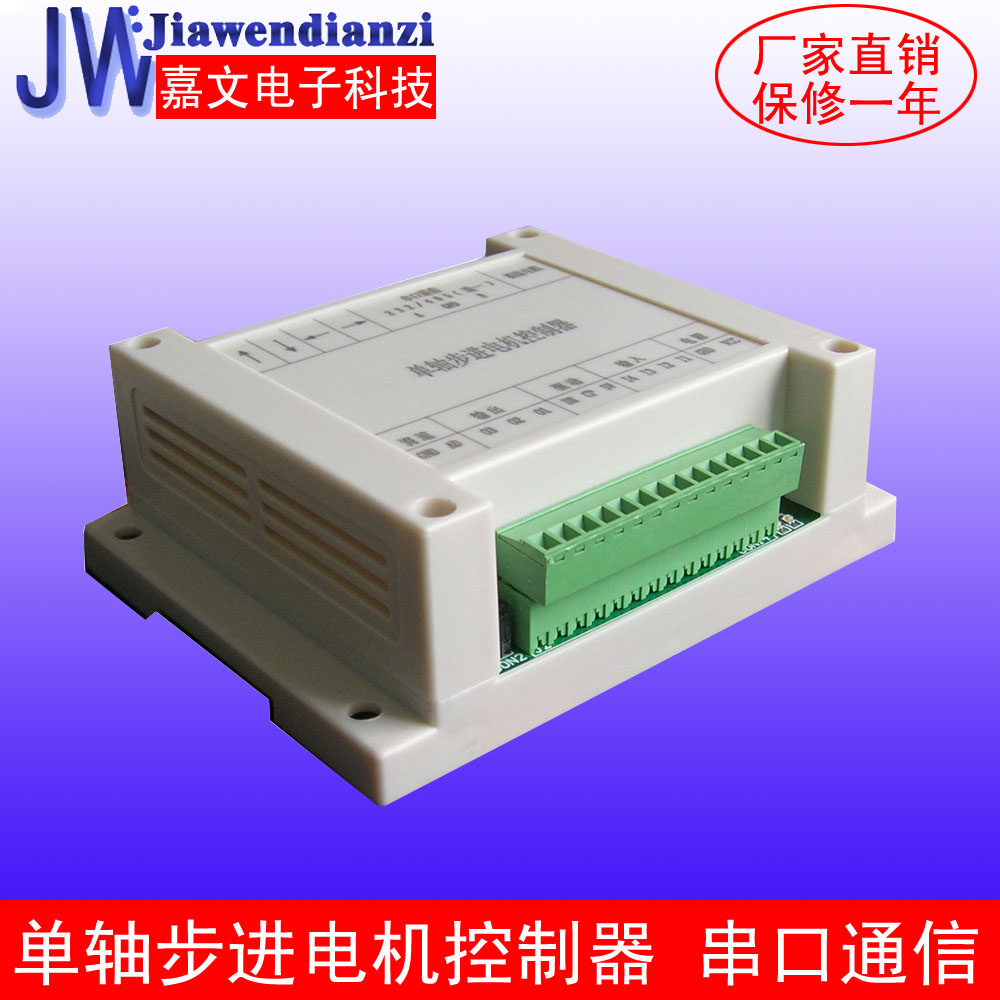

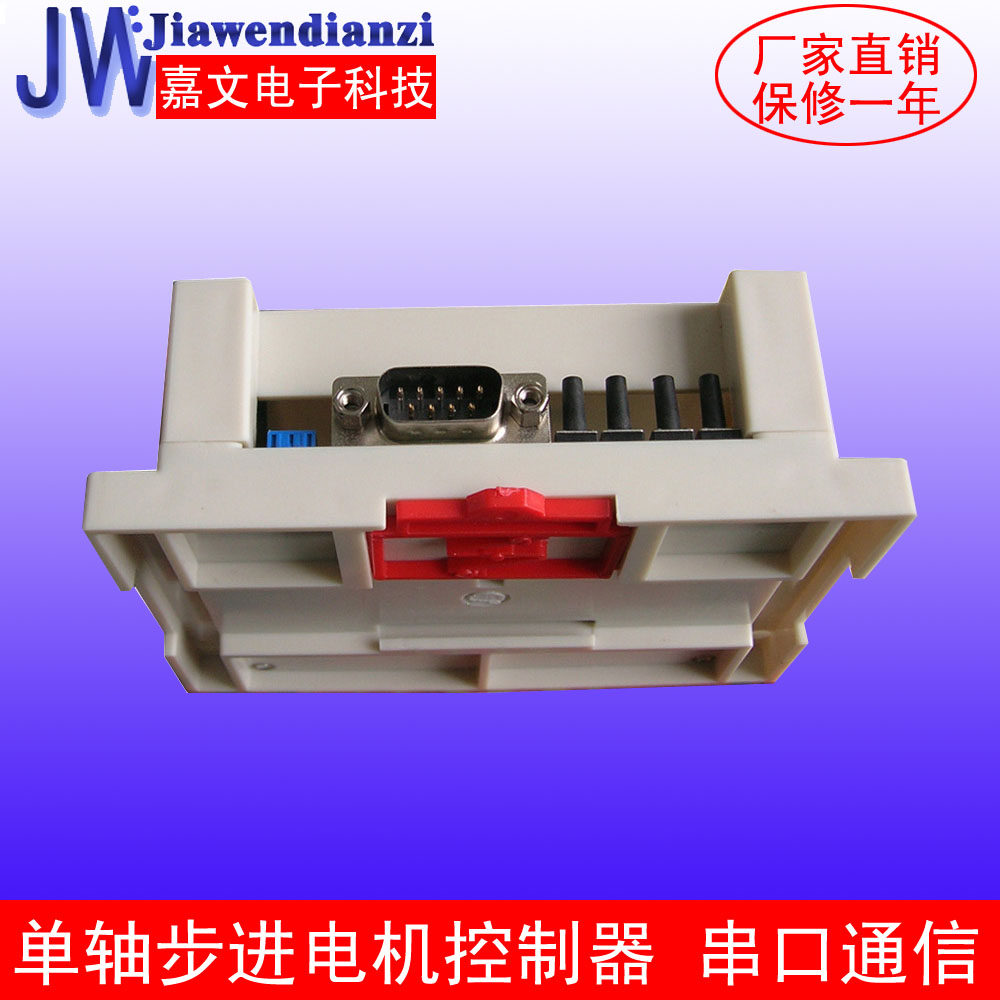

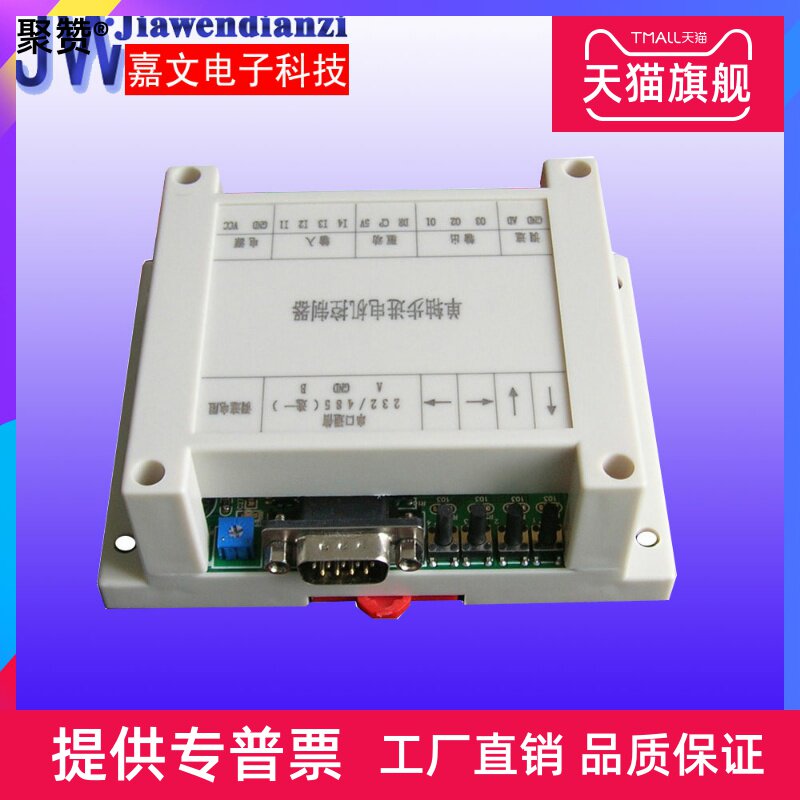

Контроллер шага-двигателя/импульс произошел/сервоприводный/потенциометр (одиночная или двойная ось) последовательный порт RS-232
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Односторонняя версия индивидуального протокола
- Двойная версия индивидуального протокола
- Одиночная версия Modbus
- Двойное издание Modbus
| Цвет: | Односторонняя версия индивидуального протокола, Двойная версия индивидуального протокола, Одиночная версия Modbus, Двойное издание Modbus |
[震撼上市！超高性价比！可适合往返运动,定长控制，速度控制。]
[2017年9月推出本控制器：][单轴MODBUS-RTU协议版本和][双][轴自定义串口协议版本！外形与原来单轴自定义串口协议版本类似，内部软件不同！]
[产品名称说明：单轴自定义协议RS232控制器，型号缩写为：DZZC-]RS232[；双][轴自定义协议]RS232
[控制器，型号缩写为：SZZC-]RS232[；单轴MODBUS-RTU协议]RS232[控制器，缩写为：DZMC-]RS232
[本控制器的说明书、接线图、上位机软件下载资料链接：]
[http://bbs.hymcu.com/viewthread.php?tid=39294]&extra=page%3D1
[产品尺寸图：]
[功能模式有（以自定义协议单轴控制版本为例说明，另2款请下载说明书查看其功能）：]
[0：自编程模式(即串口通信控制)]
[1：自动往返模式]
[2：单次往返模式]
[3：单次触发模式]
[4：点动模式]
[此控制器为工控应用RS-232（串口）。]
[温馨提示：此控制器有485接口，淘宝链接]
[与本小控制器配套的串口线链接（母-母交叉串口线）：]
[若计算机没有串口，需要的USB-232线，链接如下：]
[一、 资源说明]
[ 1 、 一路步进电机控制输出（必要时可以扩展 2 路 ） 。]
[2 、 3 路 OC 输出 ， 500mA ， 下称 O1 、 O2 、 O3] [( 可以外接5V继电器、LED 指示 灯等)。输出5V低电平。]
[3 、 4 路光耦隔离输入，低有效 ( 24V 地有效 ) ，下称 I1 、 I2 、 I3 、 I4 (可以外接][机械开关、][接近开关( NPN常开型) 、光电开关( NPN常开 )等 。 ]
[4、] [一路 AD 采集 ， 可通过接入 1 个 10K 可调电阻外部调节电压 ， 范围 0-3V 。可用来调节固定模式中的运行速度。 ]
[5、] [一路 RS232 串口 （与上位机进行通信 ） 。 ]
[6、][上下左右四方向按键，两路 LED 状态指示灯。]
7[、 存储 IC (EEPROM) ，断电可存储数据。]
[二、 功能 简述]
[1、5种工作模式：] [可编程模式(串口通信)] [和][4 种固定工作模式。]
[2、可编程模式：即通过上位机编程设定参数(方向、距离、速度)。]
[3 、4种固化的工作模式，可以满足更多的应用需求。]
[4、步进脉冲频率可调节， AD 采集到 0-3V 电压信号对应频率 0-50K HZ，默认频率 1KHZ 。][此功能只能在4种固化的工作模式中有效，而不能调节自编程模式中的速度。]
[三、 工作模式设定及模式说明]
[1、 2 个 LED 显示模式：]
Mode 1 2 3 4
LED1 ON ON OFF OFF
LED2 ON OFF ON OFF
[2、可][编程模式][：串口通信功能(协议已开放)]
[可编程模式（串口通信控制）；通过上位机串口/485接口控制步进电机运行和停止，以及设定运行的参数后，控制器就可以脱离计算机工作，即脱机工作。]
[脱机工作说明：]
[ 该模式下触发]I1[，电机按照在上位机上设定的距离、方向、速度运行。如果运行方向设定为正，并且起点不在]I3[限位点时，则触发]I1[到达]1[点后触发]I3[正转限位点，电机立即停止。]
[若方向为正，并且起点在]I3[限位点时，则触发]I1[电机不运行。如果运行方向设定为反，并且起点不在]I4[限位点时，则触发]I1[到达]0[点后触发]I4[反转限位点，电机立即停止。若方向为反，并且起点在]I4[限位点时，则触发]I1[电机不运行。]
[当触发]I2[信号，电机以上位机设定速度反转，直到碰到]I4([反转限位点])[后停止运行。]
[3、4种固化模式设定方式：（通过板载4个按键选择进入不同模式）]
[在这四种模式当中，速度可以根据电位器进行调节。]
[Mode1 ：自动往返模式 ] [按][←][键]([左键])[进入]
[ I1---------- 启动控制触发端]
[ I2---------- 停止控制触发端]
[ I3---------- 正转限位触发端]
[ I4---------- 反转限位触发端]
[ 该模式上电后 ， 触发 I1 电机正转 （ 同时 O1 、 O2 、 O3 输出有效 ） ， 从 0 点出发 ， 到达 1 点后触发 I3 （同时 O1 、 O2 、 O3 输出无效 ） ，电机反转向 0 点运动。当电机到达 0 点后触发 I4（同时 O1 、 O2 、 O3 输出有效） 电机正转，向 1 点运动。如此往返运动。直到触发 I2 （同时 O1 、 O2 、 O3 输出无效） 停止按键后电机停止，][按][→][键]([右键])[回到主界面。]
[Mode2 ：单次往返模式 ] [按][→][键]([右][键])[进入]
[ I1---------- 启动控制触发端]
[ I2---------- 停止控制触发端]
[ I3---------- 正转限位触发端]
[ I4---------- 反转限位触发端]
[ 该模式上电后，触发 I1 电机正转 （同时 O1 、 O2 、 O3 输出有效 ） ，从 0 点出发，到达 1点后触发 I3 ，电机反转，向 0 点运动。当电机到达 0 点后，触发 I4 电机停止 （同时 O1 、O2 、 O3 输出无效 ） ，完成一次运动过程。在电机运行中，如果触发 I2 （同时 O1 、 O2 、 O 3输出无效） , 电机立即停止，当再次启动电机时，电机运行方向与停止前一致],[按←键]([左][键])[回到主界面。]
[Mode3 ：单次触发模式 ] [按][↓][键]([下键])[进入]
[ I1---------- 启动控制触发端]
[ I2---------- 停止控制触发端]
[ I3---------- 正转限位触发端]
[ I4---------- 反转限位触发端]
[ 该模式上电后，触发 I1 电机正转，当触发 I2 或者 I3 或者 I4 后停止。如果再次 触发 I 1]
[ 电机启动 运行方向由上一次停止触发 控制决定。如果上一次停止是由 I3 触发停止 ，则这次]
[ 运行 方向为反 ，如果上一次停止是由 I4 触发停止 ，则这次运行 方向为正 。如果上一次停止]
[ 是由 I2 触发停止 则这次运行 方向和上次运行方向一致],[按→][键]([右键])[回到主界面。]
Mode4[：点动控制模式 ] [按][↑][键]([上键])[进入]
I1----------[正转控制触发端]
I2----------[反转控制触发端]
I3----------[正转限位触发端]
I4----------[反转限位触发端]
[模式上电后，触发]I1[或者←键]([左键时])[电机正转，当触发]I3[后停止，]I3[触发未解除之前再次触发]I1[不运行。触发]I2[电机反转，当触发]I4[后停止，]I4[触发未解除之前再次触发]I2[不运行。][按↓][键]([下键])[回到主界面。]
----------
