Колонки, тестер, мегафон, микрофон
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Железная коробка PC218, Алюминиевая коробка PC218 |
PC218 Phase Phase Tester Horn Phase Tester Фаза тестирования Фаза тестера Аудиофазного тестера динамика динамика
1. Особенности:
PC218 -это усовершенствованный профессиональный режущий звуковой инженерный инженерный инструмент и тестовый прибор для отладки. Этот инструмент является идеальным небольшим тестовым инструментом для установки аудио. Чрезвычайно просто и удобно для установки и ввода в эксплуатацию проекта, сэкономить время, усилия и эффективность, вызвавшие беспокойство.Когда для системы используются два или более динамиков, необходимо знать, очень ли очень важна консистенция каждого динамика роговой бумаги.

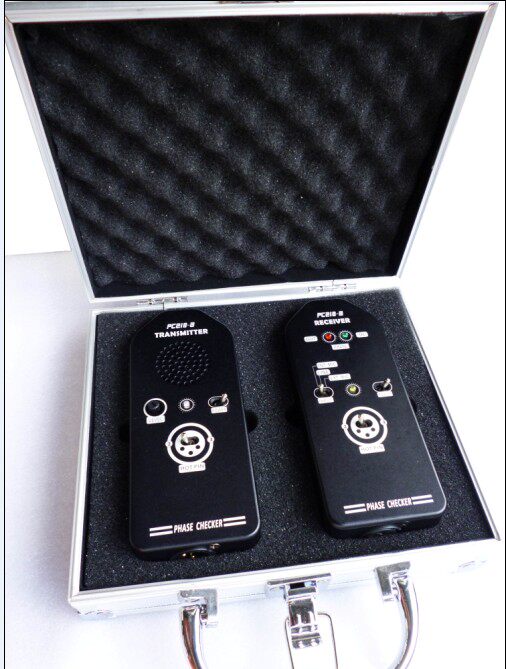

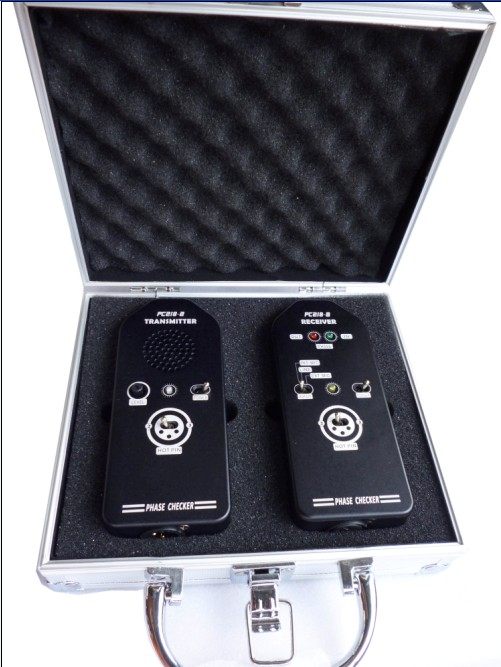

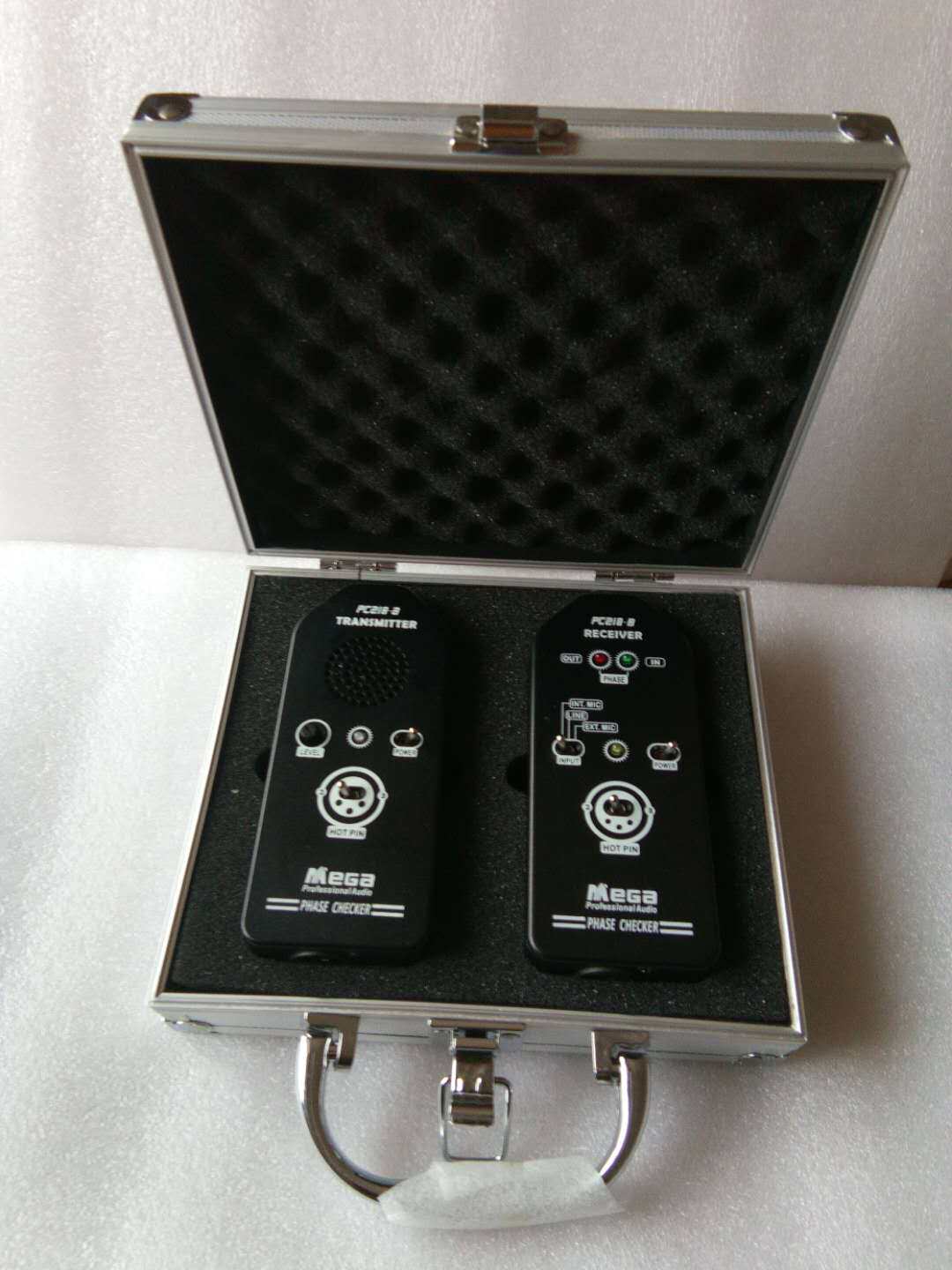

Инструмент использует батарею 9 В для питания, и его легко заменить батарею. Он прост в использовании, простая работа, простая работа и любое аудио.Он может быть использован для теста точности фазы любой аудиосистемы, которая особенно подходит для текущей популярной публичной аудиосистемы вещания, профессиональной аудиосистемы, аудиосистема массива, звуковой звук звука звука звука, звук света звука звука Система, Hifi Audio Audio Systems, автомобильные аудиосистемы, домашний театр и т. Д.Система состоит из двух портативных единиц. PC218-A может самостоятельно генерировать сигналы импульса, а затем выводить звуковой сигнал 1 секунды 1 Гц для PC218-B для тестирования.
2. Продукция продукта:

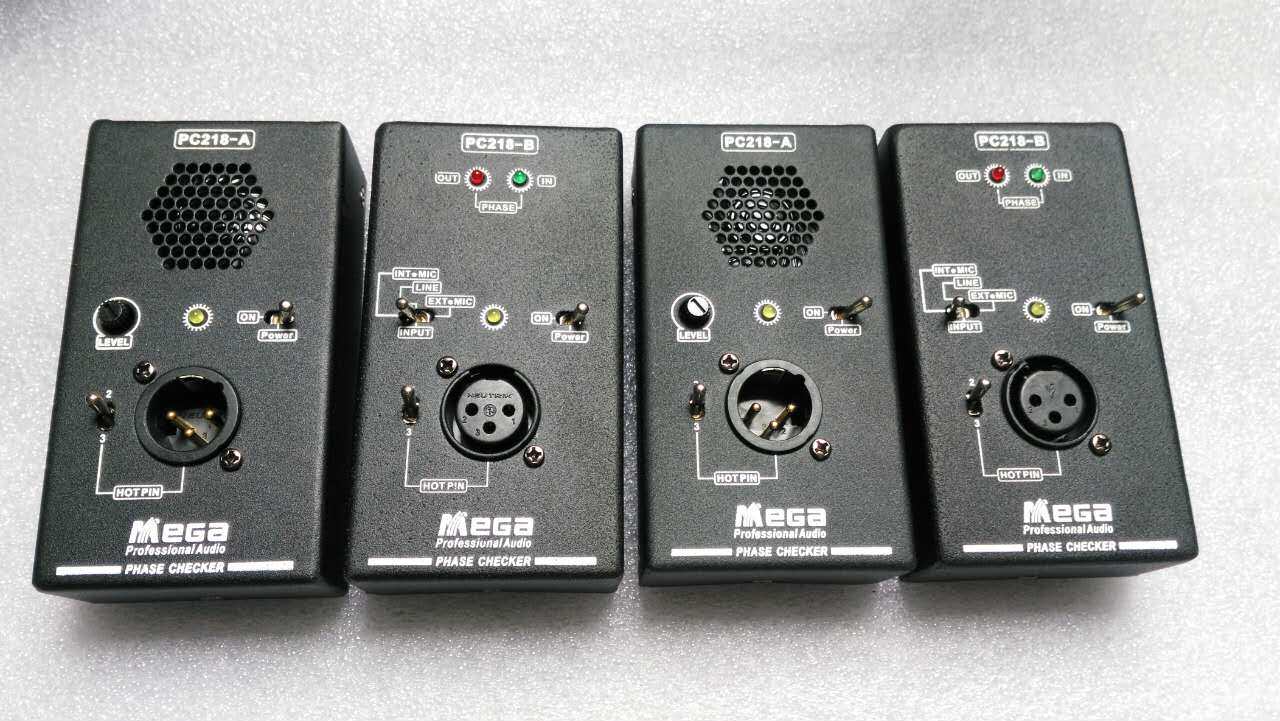

1.pc218-A:
Положительный уровень 1Hz
Электронная частота 1Hz------20KHz
Звук 200Hz--------5KHz
Электронный выходной уровень 0-------------1V
Уровень выходного сигнала электрического звука   фиксирован
Выходной импеданс 1KΩ------INFINITY
Источник источника импеданса 1KΩ
власть   9V, батарея PP3 (&Асимп; последние 50 часов)
Текущий 10mA
Объем (высокий x широкий x deep) 31X110X60 mm
2.pc218-b:
Электронная частота 1Hz-----------20KHz
Звук 10Hz------------1KHz
Входной импеданс микрофона 1KΩ
Схема входного импеданса 10 KΩ
Уровень входа микрофона 10mV--------1V
Уровень ввода схемы 0.5V---------50V
Уровень вывода линии 0V----------1V
власть   9V, батарея PP3 (&Асимп; последние 50 часов)
Текущий 10mA
Объем (высокий x широкий x deep) 31X110X60 mm
3. Инструкции по эксплуатации и использованию
PC218-A излучает 1-секундный импульсный звуковой сигнал 1 Гц со встроенным динамиком и выходным портом сигнала кавального сигнала и протестирован на аудиосистему выходом кавального сиденья и оснащен выходной ручкой регулировки уровня (уровень )Громкость выхода кавала может быть отрегулирован на панели, а встроенный выходной объем динамика был зафиксирован.В то же время существует также выходной переключатель полярного сигнала. Полярность, которая может переключать выходной сигнал, может быть переключена выходом кавального сиденья.
В тесте, как только сигнал вернется обратно в аудиосистему, приемник покажет, находится ли приемный сигнал в том же аспекте, а светодиодный светодиодный светодиод на приемнике будет мигать на мгновение. В направлении входной источник.
PC218-B Функция теста Введение:
PC218-B имеет встроенный тестовый микрофон для измерения полярности динамика.Он также оснащен входным портом кавального сигнала, который может подключить выходной или внешний микрофон электронного периферического оборудования для измерения полярности электронного оборудования или микрофона.

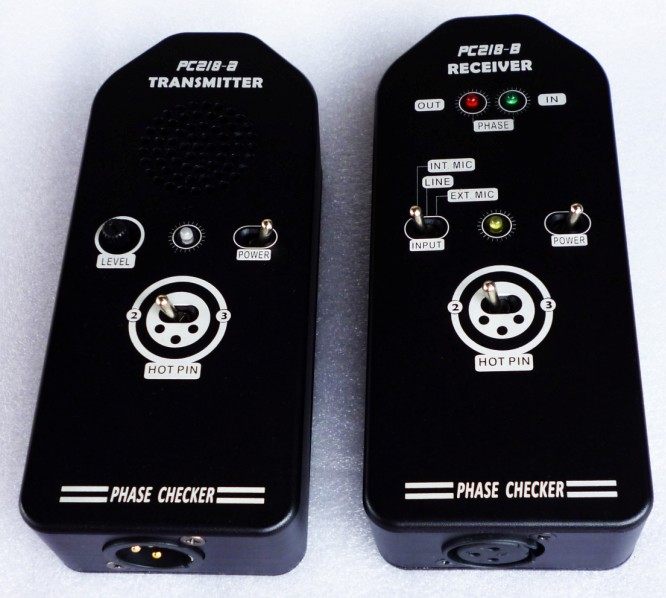

PC218-B имеет переключатель преобразования режима измерения, есть три режима:
1. Выберите Int.MIC: используйте встроенное тестирование микрофона: закройте прямую линию Midou на устройстве PC218-B рядом с динамиком выравнивания, подключите PC218-A к аудио-устройству, выходной тест-сигнал, в приборе Чтобы осветить светодиодную светодиодную вспышку, вспыхивающая вспышками, мигающего одного из них, в (зеленый свет) сияющее представление+, Out (красный свет) блестящий, указывающий;
2. Выберите ext.mic: используйте тест на внешнем вершин: полярность, используемая для измерения внешнего микрофона, включая тест беспроводного миметика, вставьте выход микрофона или беспроводного микрофона на вход ввода PC218-B. -На говорящего из PC218-A зеленый свет (в) блеск указывает на то, что полярность микрофона составляет+, а блеск красный свет (Out) указывает на то, что полярность микрофона составляет.
3. Выберите Line: используйте функцию ввода сигнала уровня линии:
А.Введите сигнал PC218-A к входу электронного периферийного устройства. -
B.Подключите выход PC218-A и PC218-B с вводом входного сиденья Calconta с помощью провода XLR, переключите переключатели двух инструментов в положение 2, поверните уровень уровня. Заметьте, что зеленый свет должен следовать за звуком рога, блестящего., Переключите переключатели двух инструментов в трех положениях. Аналогично, зеленый свет должен следовать за звуком сияющего рога. Обратите внимание, что во время измерения убедитесь, что сигнальный полярный переключатель PC218-A и PC218 -B должен находиться в том же положении, или в том же положении, или в том же положении, или в том же положении, или в том же положении, или в том же положении, или в том же положении, он в том же Положение, или оно находится в том же положении, или оно находится в том же положении, или оно находится в том же положении, или оно находится в одном и том же положении. Два или три бита, два могут быть одинаковыми, иначе другие индикаторы PC218-B За исключением индикатора мощности не будет сиять.
Совет: прибор не поддерживает мощность призрачной мощности микрофона.
Другие тестовые приложения:
В тесте на аудиосистему общественного вещания, пожалуйста, выводите сигналы от PC218-A и поместите PC218-B на квадрат перед каждым динамиком, чтобы обеспечить тот же аспект;
В применении многофункциональных залов используйте PC218-A, чтобы высвободить звуковой сигнал к каждому микрофону, а затем подключить PC218-B к выходному концу миксера. PC218-B может проверить, находится ли весь микрофон в одинаковом Фаза. Если он не находится в одной фазе, отключите функцию эффекта, чтобы проверить, находится ли микрофон в одной и той же фазе.
Передайте сигнал PC218-A на ленту и подключитесь к выходу машины записи с помощью PC218-B. Эта система может использоваться в качестве процесса фазовой передачи для тестовой записи магнитной записи;
В обычных операциях некоторые частотные сети или аудиосистемы будут отклоняться от фазы. При использовании PC218 вы должны обратить внимание на вопросы и соответствующим образом отрегулировать его. На прибор не влияет задержка передачи и задержки.
4. Проверка проволоки:
  PC218 является всемогущим инструментом для электронного тестирования аудиосистемы, а не тестера провода.Если тестовая система неточна из -за кабельных материалов, рекомендуется использовать специальный тестовый инструмент.
  Метод испытаний: установите HotPin 2 или Hot PIN3 на PC218-A,
Выберите файл ссылки на PC218-B, переключите 2 или 3 HotPin и проверьте, светится ли зеленый светодиодный светодиод на инструменте. Если свет вспыхивает, это означает, что соответствующие два фута являются общими, и Обычный метод составляет от 2 до 2. 3 пары и 3.
Совет: в этом тесте значение уровня PC218-A должно быть установлено на максимальную шкалу.
5. Проверка оборудования
  Power: этот фазовый тестер использует питание батареи 9V, 6F22-PP3. Если свет индикатора питания становится темнее или тест является ненормальным, новая батарея должна быть заменена.При замене батареи открутите 6 винтов на задней панели и правильно соответствуют положительным и отрицательным полюсам аккумулятора.
  внешнее устройство:
  PC218-A: XLR Capital Public Output (небалансированный вывод); PC218-B: XLR Capital Moth Input (небалансированный вход).

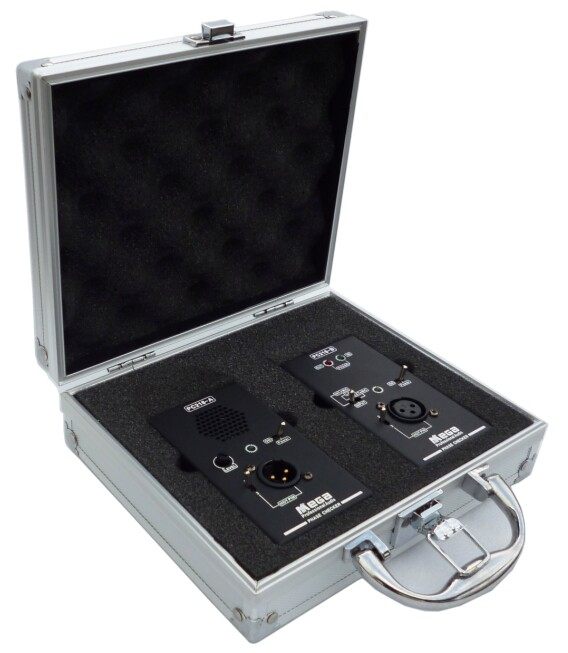

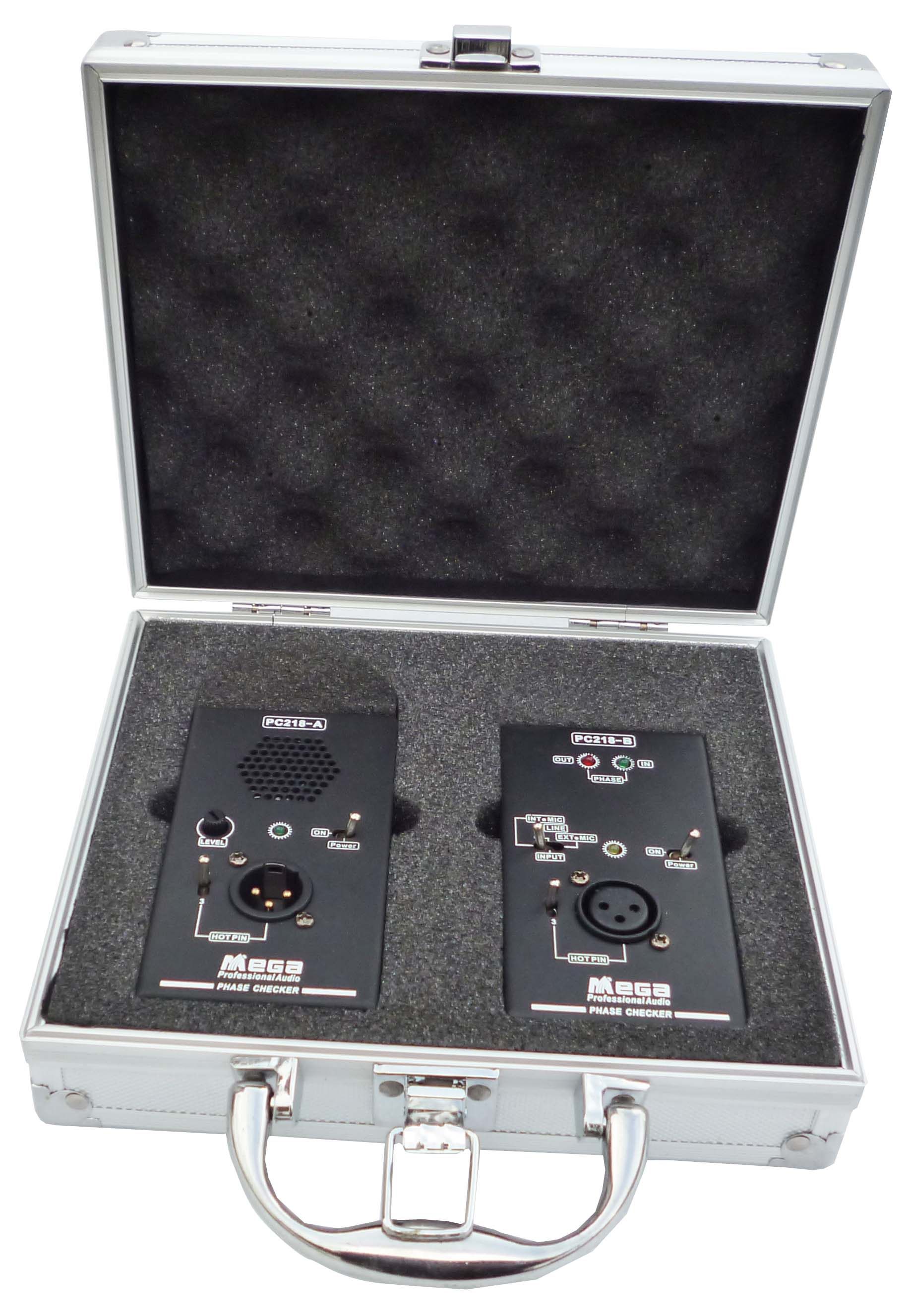

  Замечания: металлическая оболочка, с длинными перевозками, никогда не боится падения, анти -кадрость, пластиковая оболочка на разных рынках.
