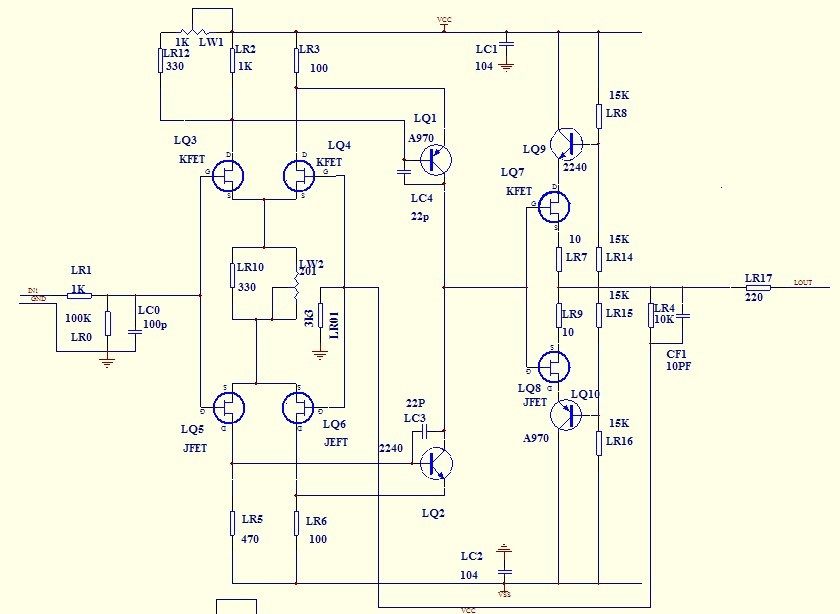

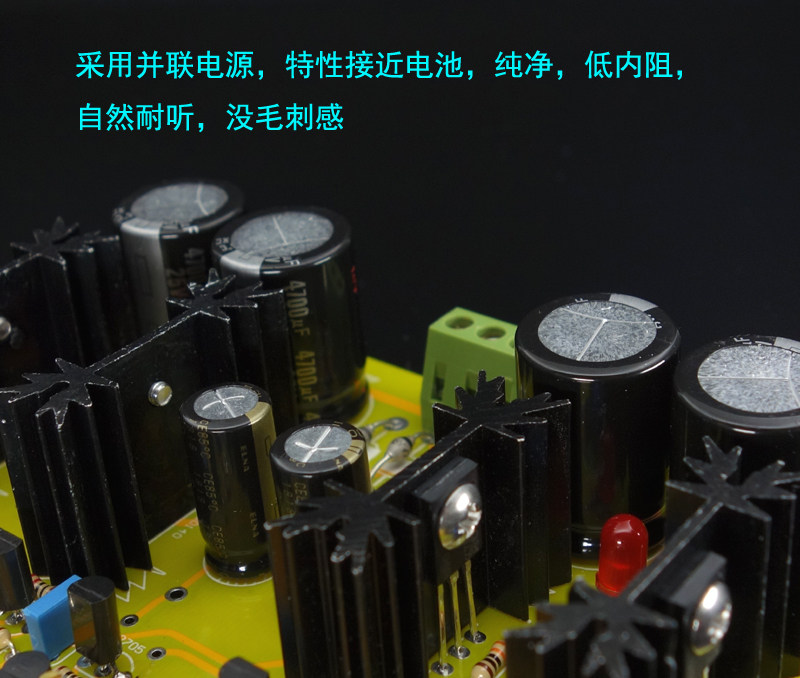

Имитация комплекта переднего уровня JC-2 (третье издание). Параллельный источник питания класса A
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

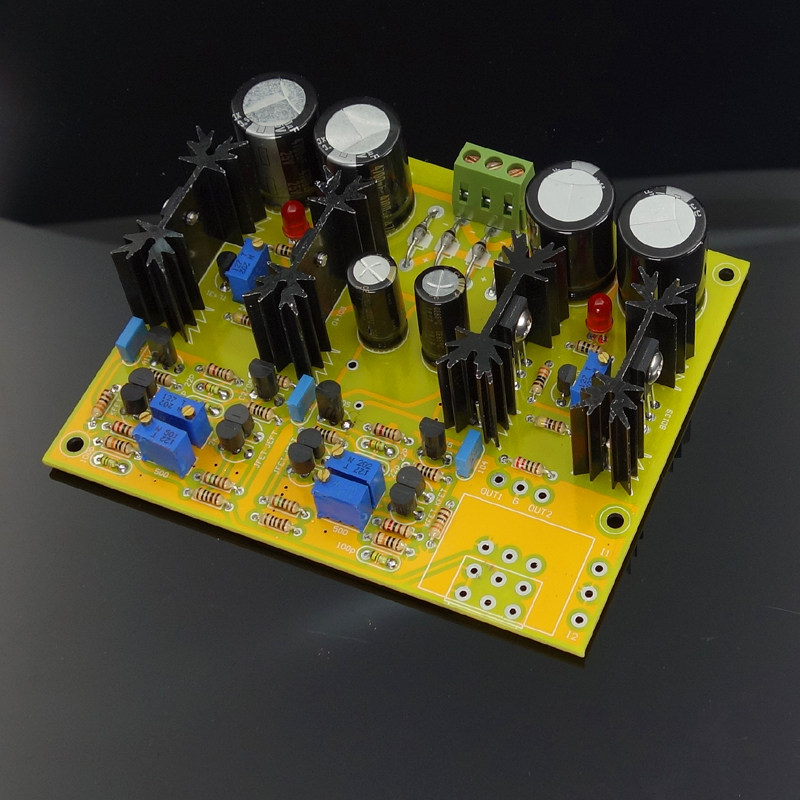

- Готовая плата не содержит потенциометр
- Комплект не содержит потенциометр, и он должен быть сварен сам по себе
| Цвет: | Комплект не содержит потенциометр, и он должен быть сварен сам по себе, Готовая плата не содержит потенциометр |
Производство DIY требует определенного электронного фундамента. Он не сразу хорош, когда вы закончите установку. Чтобы просто регулировать ток ввода, есть подробные описания под наклейкой на продажу.Существует также линия внешнего вида диода выпрямителя.Некоторая оценка фактически рассматривала горизонтальную линию как положительный полюс, который был невернымСущность
Покупка:

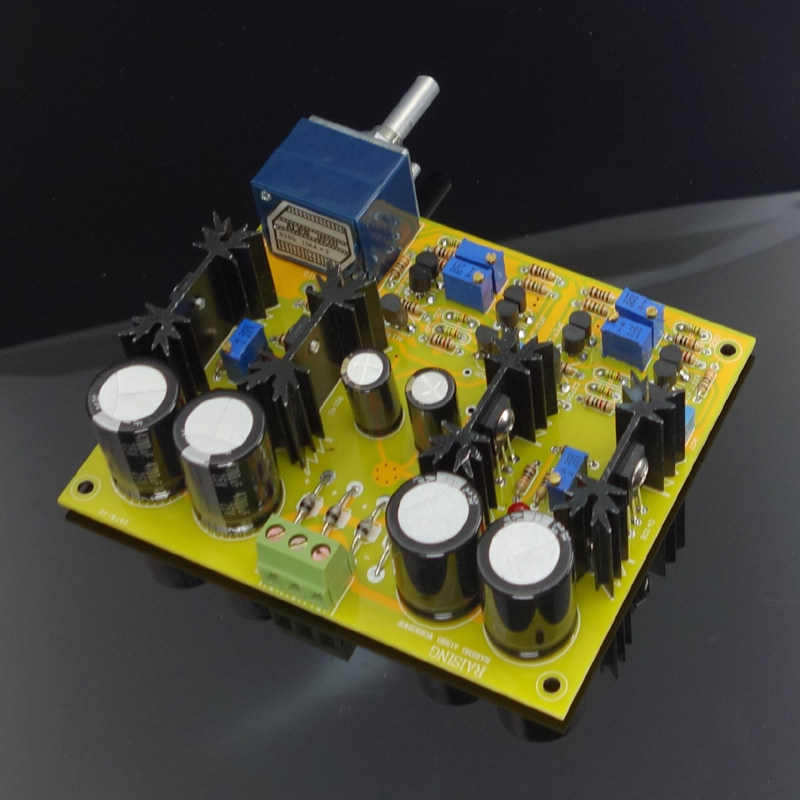

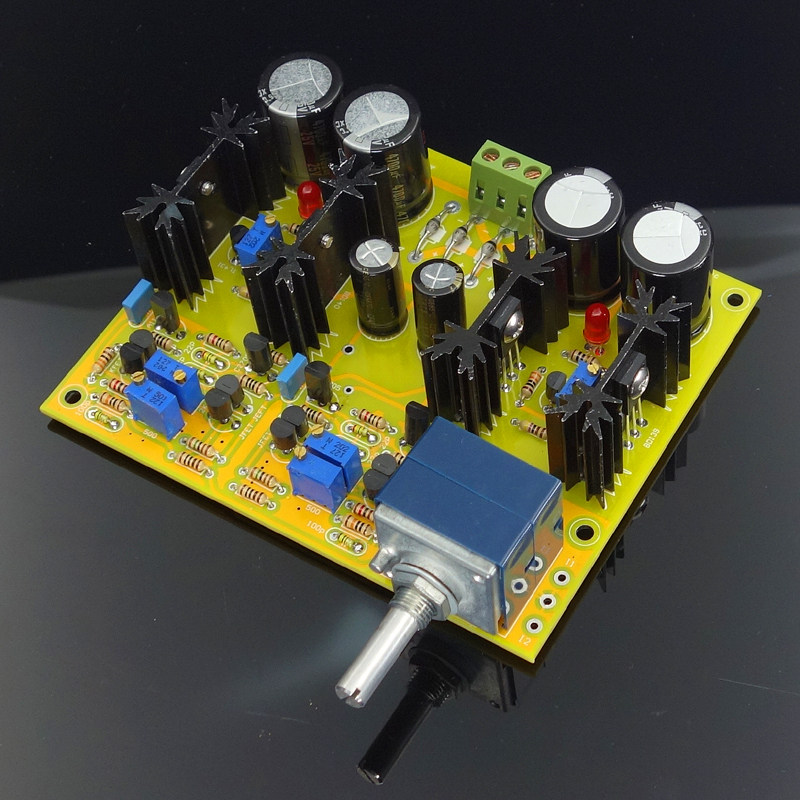

Обратите внимание, что цена комплекта не является потенциометром !!! Комплект может быть совместим с потенциометром типа 16 и типа 27
========================================================================
Отладка очень проста:

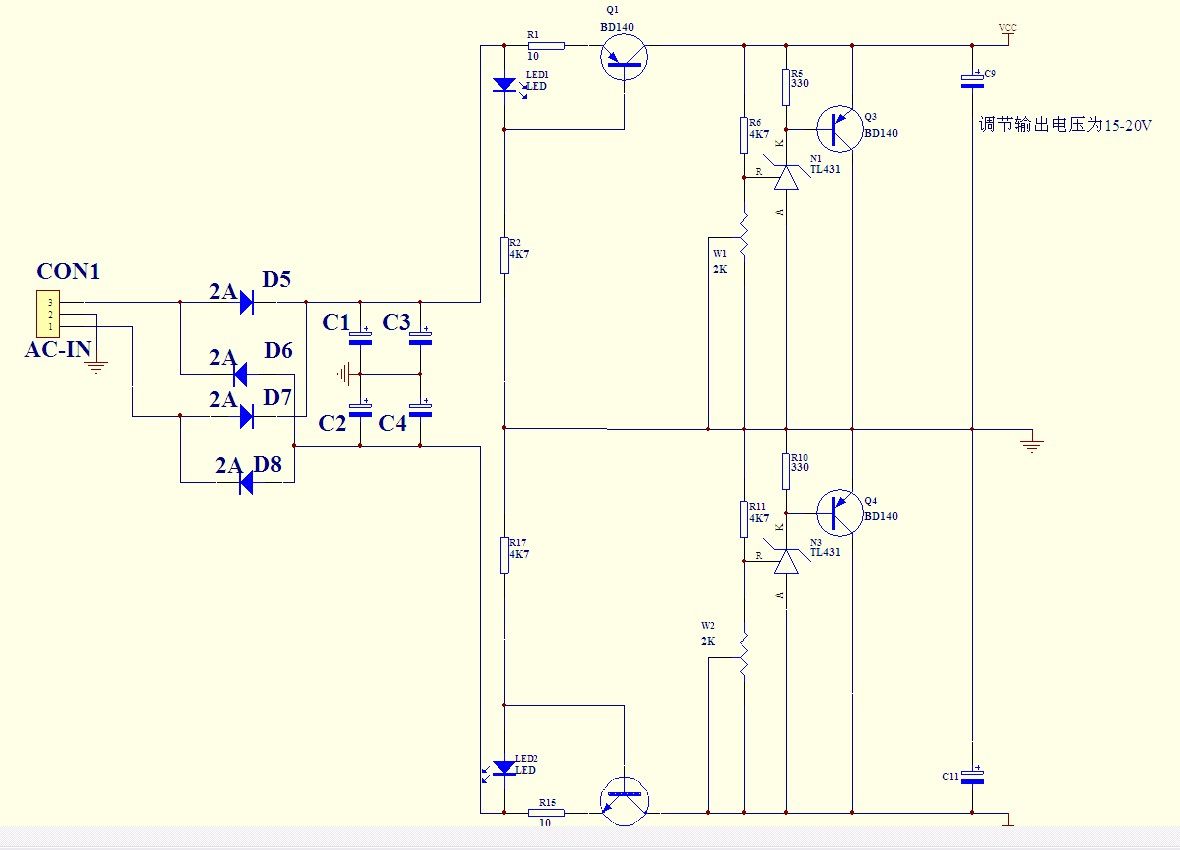

1 Отрегулируйте тонкий резистор для части 2K питания, так что выход напряжения питания напряжения+—— 15V -20 вверх и вниз
2 Регулируйте 1K Европейское микрорежистическое сопротивление, так что напряжение в 1,5 тыс. Евро-2,5--3 В (не превышайте 3V, средняя точка и калории относительно высоки, на доске есть этикетки
3 Отрегулируйте предварительную часть 500Европейское сопротивление с регулированием микро -регулировки делает выходной выходной к 0 мВ

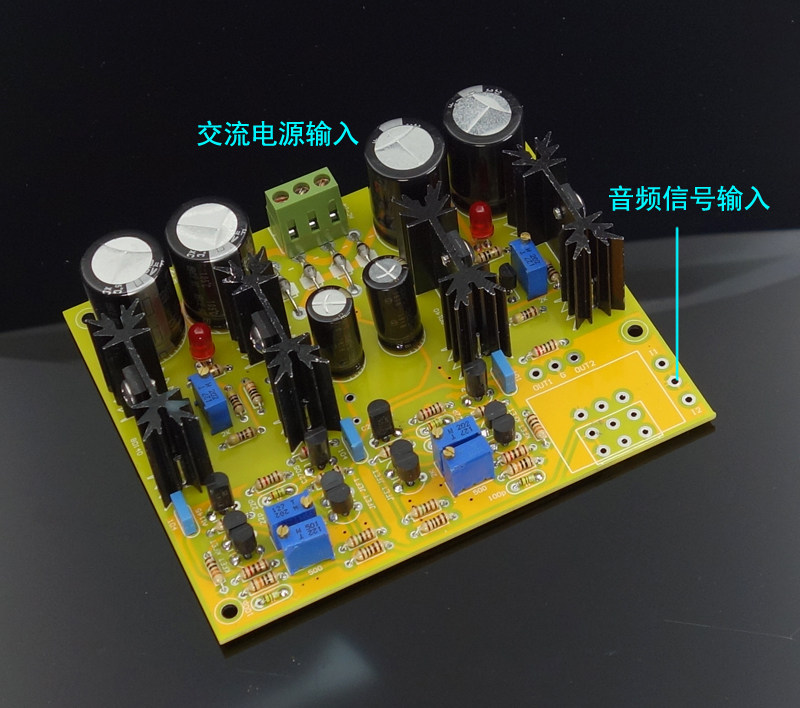

Размер печатной платы: 113 мм x 105 мм
