DSP 瓧 плата Широкий насос 鍣 鍣 岃 岃 繘 屽嚭 2 杩? 鍑 呮澘 瑁 阔 鏁 鏁 嗛 鏉 鏉
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | 2 из единой доски, 2 в 2 установите набор досок, 2 выхода 4, От 2 до 4 из всего набора, 2-4 из готовой продукции |

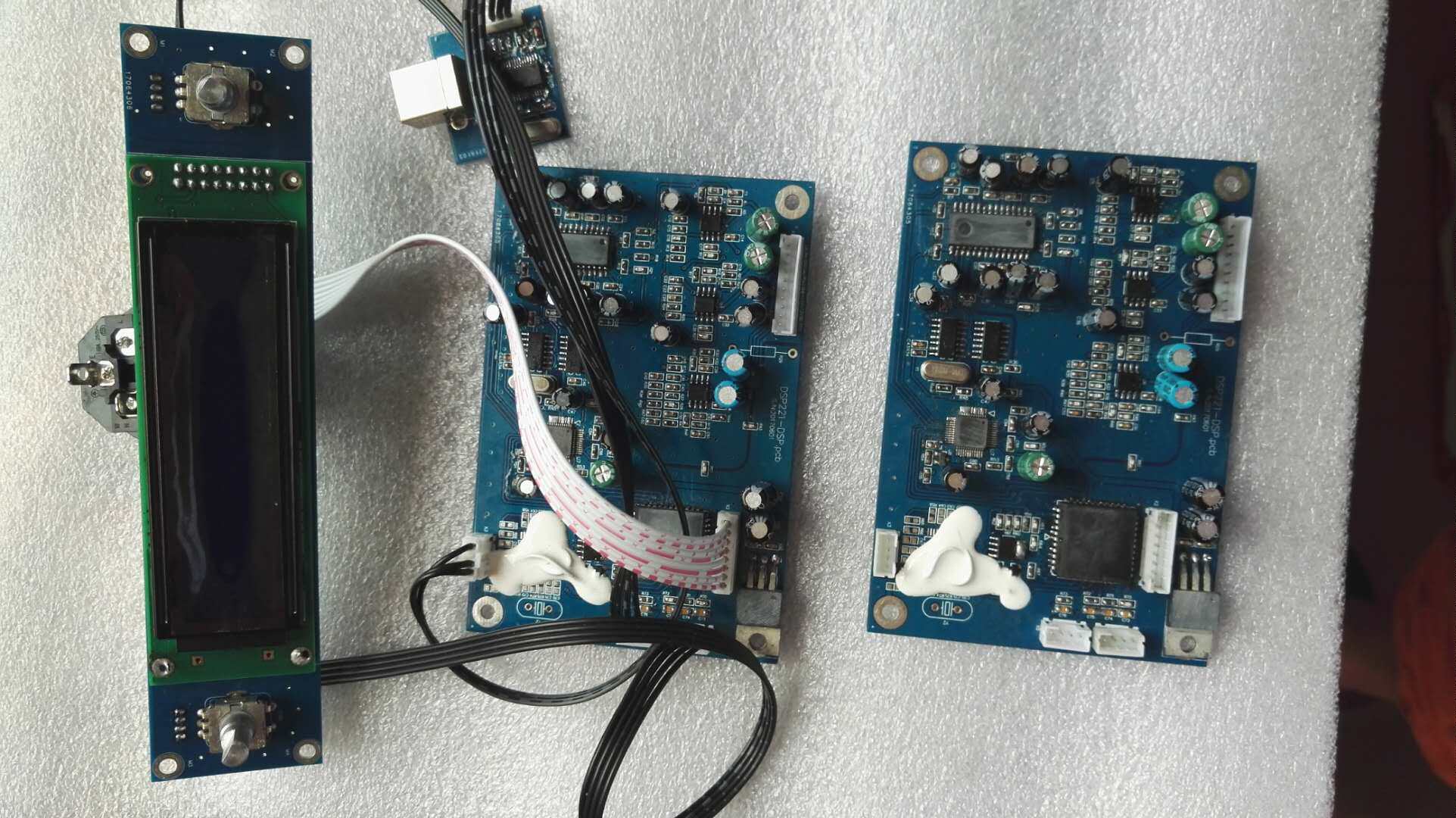

DSP цифровой докладчик Board Board Binar Audio Processor Board Digital Speaker Division Board
Двуичная двухискальная плата цифровой аудиопроцессорной платы пластины таблицы цифровой частоты частоты частоты частоты
Описание продукта:
■ Частота отбора проб 96 кГц, 48 -битная конверсия AD/DA, два -ин -TWO -UOUT 32 -битная функция DSP цифрового аудиопроцессора;
■ Частотный диапазон: 20 Гц ~ 20 кГц.14 типов частотного режима фильтра: кривая функции - Бессл, Баттерворт,
Link -Riley, -6, -12, -18, -24DB, -48 Функция обращения фазы, трехмерный звук, монокуляр, мостовое соединение:
■ Ручка регулировки усиления канала, 0,5 дБ за шаг, минимум -60,0 дБ максимум+6,0 дБ. И с отключительной функцией;
■ Встроенный -н -генератор сигналов: синусоидальная волна (ручная регулировка скорости охвата частоты) b. Белый шум. Отладка интерфейса USB (также может использовать онлайн -отладь RS485), с 2 каналами канала внутренне. другие функции;
■ Задержка (максимум задержки 7 мс), преобразование фазы (0&Град; 180°), Устройство давления на давление ограничителя (время удержания, время ATTACR, время распада) Регулировка функции;
■ Два канала оснащены 5 экведитами PEQ. Сбалансированное положение частоты можно регулировать произвольно. Наименьшее усиление составляет -12,0 дБ, максимум+12,0 дБ, все со значением Q значения Q арбитрально.
■ 21 режима хранения (20 пользователей регулируют режим предварительного депозита+1 режим полного -форма), выберите адрес адреса для управления платой процессора, до 255 машин;
■ 2 Кодеры Нажмите на некоторые параметры, порты подключения к компьютеру USB, параметры регулировки управления программным интерфейсом, поддержка Windows 10;
■ Требования к источнику питания: первая группа: положительная и отрицательная&Plusmn; 12V или положительный отрицательный&Plusmn; 15V; вторая группа:+6V до+26 В (этот набор напряжения также может быть на пластине платы+12 В, если нет внешнего напряжения &Nbsp; или+15v, просто подключите резистор R29 (10r Ohm)).Размер: 75×108&Раз; 10 мм (длинный&Раз; Куан&Времена;
■ Это подходит для установки на аудиовизуальном оборудовании, таком как усилители, активные динамики, активные усилители мощности и усилители автомобильной мощности. Разделение цифровой частоты, равновесие, ограничитель давления, стимул, задержка, фаза, усиление и другие функции.
1Техническое описание
особенность:
Частота ответа: 20 Гц ~ 20 кГц
Искажение: <0,01%
Максимальный выходной потенциал: 10 В.П.
Усиление единицы (прямой): шаг расстояние, 1 дБ.
Подробное описание:
Введите усиление: -60db ~+6db
Пятиэтапная балансировка параметров PEQ:
Диапазон кровотечения: -12DB ~+12 дБ, шаг расстояние:±0.1dB
Q Диапазон значений: 0,4 ~ 128
Частота: 19,7 Гц ~ 20,2 кГц, минимальное шаг расстояние: 0,4 Гц
Частота: наклон, -6 дБ, -12 дБ, -24 дБ Bartworth
Qualcomm: 10 Гц ~ 16 кГц, минимальное шаги расстояние, 0,2 Гц
Низкий -рост: 35,1 Гц ~ 20 кГц, минимальное шаг расстояние: 0,7 Гц
Задержка: 0 ~ 7 мс (блок: миллисекунд, секунды и ноги)
Ограничитель: -61DB ~+3DB
Время ответа, 10-1000 дБ/с
Сохранить время, 0-100 мс
Время затухания, 10-1000 дБ/сек.
Фаза реверс: 0, 180 градусов
CHA, управление громкостью уровня CHB, в то же время нажатие с различными настройками шумового переключателя, автоматическими статическими настройками и включением настройки управления громкости настройки, настройки защиты пароля, программы вызовов и других функций
2инструкции
Режим работы кодера
Вызовая программа:
1. Откройте питание, чтобы войти в режим ручной работы, отобразить на ЖК -дисплее“L-OUT&rdquo“R-OUT”. Поверните левые и правые ручки, отрегулируйте
Объем слева и справа.
2. Нажмите на энкодер слева и вправо в течение нескольких секунд, существуют соответствующие параметры для настройки. После просмотра текущих параметров дисплея ЖК -дисплее“LOAD PROGRAM”. вращение правой ручки с 20
Выберите одну программу.Право -клик снова, ЖК -дисплей“LOADING……” подтвердить звонок.После ожидания нескольких секунд, ЖК -экран отображает погашение основного голоса, указывает, что вызов завершен.
Установите серийный номер платы процессора:
Нажмите левый энкодер в течение нескольких секунд, выберите один из (1-255) и нажмите энкодер, чтобы снова завершить настройки.
ПК онлайн режим
1Подключите плату модуля с компьютером ПК и включите программный интерфейс
2соединять:
Щелкнул“Debug&Rdquo; меню выберите идентификационный номер устройства модуля из (1-255), нажмите, чтобы подключиться, чтобы подтвердить:
Если номер устройства такой же, как идентификационный номер модуля, подключите успешно.
Отмена соединения:
Щелкнул“Debug&Rdquo; Меню выбирает один номер устройства, отличный от идентификатора модуля от (1-255), и переключитесь на другой модуль. Если вы нажмете офлайн, вы будете отключены.
Операция программного интерфейса ПК
регулировать
Щелкнул“Mode” меню, вы можете выбрать“Stereo”или“Bridge”или“Mono” 3 Выход режима сигнала.
Всего можно скорректировать 6 вариантов: усиление, 5 полосовая PEQ, Xover, Phase, задержка и ограничитель.
хранилище
После завершения корректировки нажмите“Save” сначала введите имя имени типа (длина 20), а затем введите серийный номер программы, чтобы нажать, чтобы загрузить параметры памяти и параметры вызова.
ПРИМЕЧАНИЕ: 20 режим хранилища пользователя плюс 1 полный режим пассажиров для хранения и вызова.21 -я программа обходятся в обходной функции, а остальные 20 программ используются для настройки режима программы хранения для пользователей.В состоянии пролапса непосредственно выберите соответствующий номер программы, чтобы нажать энкодер, чтобы снова завершить вызов;
Дополнительная функция тестирования: генератор сигналов:
1 “Test” меню: синус-тестовая синусная волна, автоматическое сканирование частоты, частотный диапазон сканирования: 20 Гц-20 кГц, регулируемая скорость скорости скорости скорости
2 “Test” меню: тест на шум белый шум, автоматическое сканирование частоты, диапазон сканирования частоты: 20 Гц-20 кГц
