Применимая Midea Made Main Board 5 -Needle Электромагнитная плита SK2101 SK2105 Плата платы платы

Цена: 613руб.    (¥29)
Артикул: 527155872654

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:晴达电子
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥3.472руб.
¥2.6556руб.
¥481 015руб.
¥22465руб.
  • Информация о товаре
  • Фотографии

Инструкция по покупке:

         В связи с скудной прибылью все продукты нашего магазина имеют страхование грузовых перевозок. Покупатель должен купить ее самостоятельно. Если какие -либо споры о возврате взамен, покупатель будет выпущен в первую очередь, а страховая компания заплатит. Не стреляйте, ваша покупка - пункт по умолчанию.Спасибо за ваше сотрудничество!

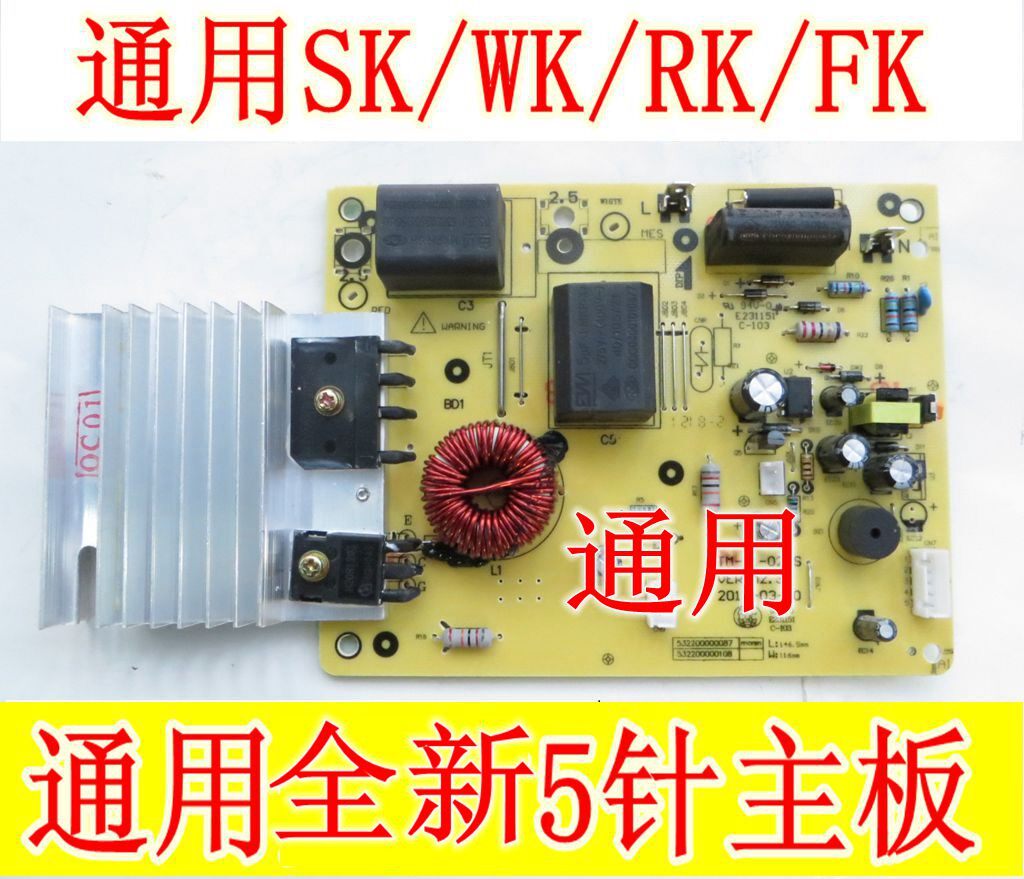

         Применимо кМатеринская плата для индукционной плиты Midea, 5-контактная материнская плата, аксессуары для индукционной плиты, универсальная печатная плата sk2101 sk2105,

           Универсальные SK/RK/FK/WK и другие модели пятиконтактной серии (сенсорный экран не подходит)

Эта модель платы: TM-S1-02BS, распространены следующие номера плат:

 Модель материнской платы: TM-S1-01A-B; разъем, подключенный к плате дисплея, 5-контактный.Применимо к оригинальным моделям материнских плат: TM-S1-01A; ТМ-С1-01А-А; ТМ-С1-01А-Б;

Каждая материнская плата была протестирована и состарена на компьютере со 100% гарантией качества.

Этот продукт имеет множество универсальных моделей.,(SK2101 2013 2105 RK2101 2102 2104 РТ и т. д.),

Это принесло большую пользу большинству видов технического и послепродажного обслуживания!





Тип листа, который не применим, заключается в следующем:

1.c20sh2049

Общий анализ неисправности:

1. Горящий предохранитель



Анализ отказов:

Этот сбой обычно имеет другие частиКомпонентУщерб появляется вместе, например, IGBT, куча моста выпрямителя также проникла вместе и т. Д. После замены новой страховой трубки не сразу проверяйте электрическую машину, в противном случае он может привести к снова призвать трубку с горящим страхованием снова

Проверьте шаги:

1. Проверьте приводную цепь DW1 Разрыв диода стабилизации напряжения 18 В

2. Проверьте, является ли настройка движущей цепь триод Q1Q2Q3 нормальным или разбитым

3. Проверьте, сгорел ли проволока заземления платы платы

4. Проверьте диод питания D1D2D5 (IN4007) и прорывается ли источник питания ICAP8012

5. Большой конденсатор 5UF 0,3 UF, является ли емкость нормальной.

Во -вторых, фанат не поворачивается

 Проверьте шаги:

 1. Триод драйвера вентилятора 8050

 2. Будь то источник 18V нормальным.

 3. Проверьте вентилятор.

В -третьих, тревога не имеет силы

 Проверьте шаги:

 1. Измерьте, есть ли напряжение 300 В пластины дисковой линии.

 2. Измерьте основное напряжение IC 1 фута около 1,0, а напряжение 2 конната составляет около 0,9.

 3. Измерьте платы с цепи движущей силы Триод Q1Q2Q3, 18 В регуляторная трубка.

 4. Нормальное напряжение питания 18 В 5 В?

 5. Проверьте конденсатор патча C8 (емкость 471p)

В -четвертых, повышение мощности уменьшается/Прерывистое отопление

 Проверьте шаги:

 1. Проверьте, сварен ли медный провод Kang.

 2. Проверьте потенциометр/регулируемое сопротивление и конденсаторы C16 и 17 патч

 3. Измерьте основное напряжение IC12 Foot (около 3,0 В)

5. Нет ответа на власть

 Проверьте шаги:

 1. Проверьте цепь питания 10 Европейская линия вокруг мощности сопротивления ICAP8012

 2. Проверьте диод стабилизации стабилизации DW218V DW218V, EC104 1UF Трансформатор 450V4.7UF.

 3. Проверьте диод D5D7D8 (UF4007)

 4. Проверьте U103 (78L05)

 5. Если напряжение нормальное, нет проверки ответа: 1. Основной IC.2. R23 (1,5K) R24 (3,3K) Сопротивление.

ОтображатьE1 E2 E3

 Проверьте шаги:

 1. Проверьте, является ли основной датчик нормальным (датчик отрицательный температурный коэффициент тепловой сопротивление составляет 100 тыс.)

 2. Проверьте тепловой резистор R45 C15.

 3. Замените магистр от имени Мастера.

Семь, дисплейE4 E5 E6

Проверьте шаги:

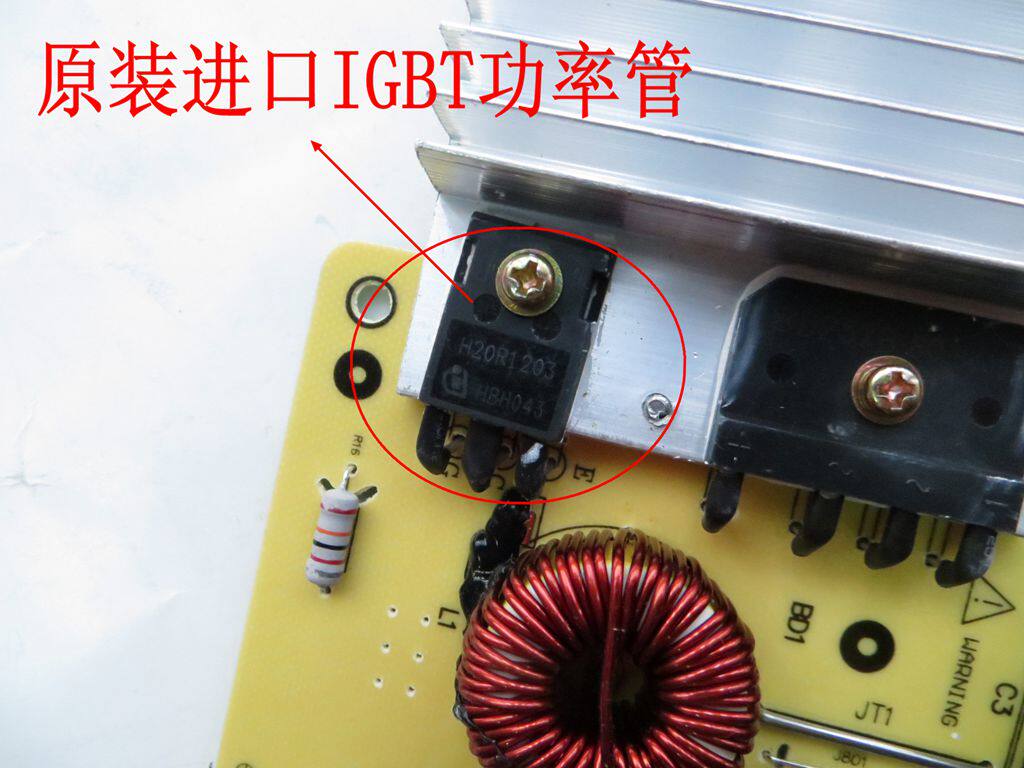

1. Проверьте, является ли тепловое сопротивление IGBT нормальным

2. слишком высока температура в печи, а скорость вентилятора нормальная

3. Проверьте сопротивление Patch Patch Patch C14 и основной IC.

Распространенные коды неисправностей

Отключение E1 (основной датчик плохой)

E2 короткий цикл (плохой основной датчик)

E3 Высокая температура (основной датчик плохая)

Отключение E4 (датчик плохих радиаторов)

Короткий замыкание E5 (датчик плохих радиаторов)

E6 высокая температура (датчик плохих радиаторов)

E7 защита от низкого давления

E8 высокая защита от давления

E10 защита от сухого жжения

E11 Основной датчик плохой

.............
RMB19

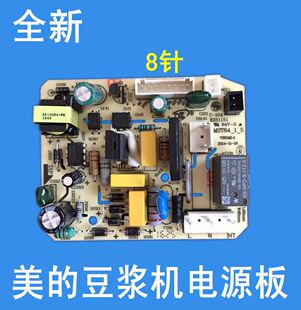

Midea Soymilk Machine Power Board Motherboard DE12A41/DE12E12/DJ12B-DEX1/DE12X32 аксессуары
RMB3.5

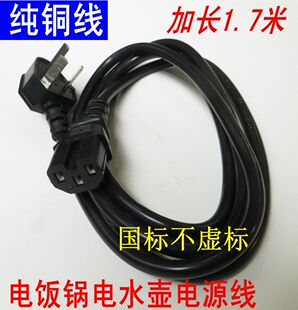

Линия электропередачи рисоварки с высокой высокой точкой мощности мощный шнур питания Три -эйян Электрический горячий горшок Электрическая плита Pure Mopper
RMB12
Электроэнергетическая плата в области электрической плиты MIDEA, плата с точной платой материнской платы, аксессуары, MYCS5031/CS5035/CS5021
RMB3

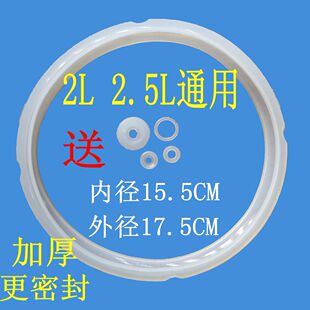

Универсальное уплотнительное кольцо для электрической скороварки. Внутреннее кольцо на 2 литра. Силиконовое кольцо на 2,5 л. Утолщенный электрический силикон высокого давления, водонепроницаемый и герметичный.
RMB9
Индукционная плита Midea
RMB50

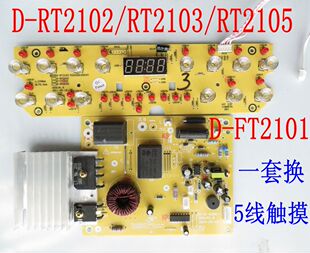

Плата дисплея индукционной плиты Midea, сенсорная кнопка, схема управления, световая плата C21-RT2102 D-FT2101, аксессуары
RMB65

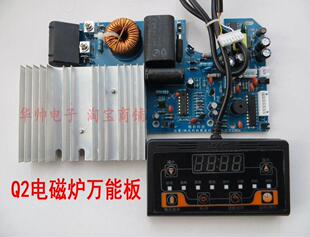

Коммерческий отель, горячий горшок, ресторан, индукционная плита, материнская плата, универсальная универсальная плата, аксессуары высокой мощности
RMB36.5

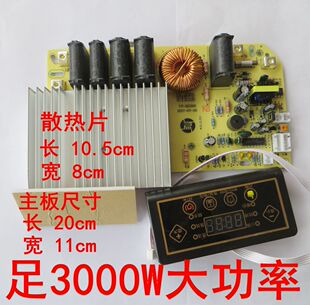

2100 Вт индукционная плита материнская плата
RMB26

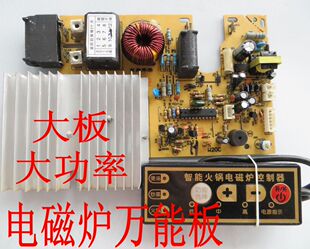

Печатная плата индукционной плиты, плата для ремонта индукционной плиты, основная плата индукционной плиты, универсальная плата, общие аксессуары
