YDKB HHKB BLE MANE CONTROL, MINIUSB-модификация модификации Type-C, напрямую измените службу
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Пожалуйста, обратите внимание на описание товара
- Изменить интерфейс Type-C напрямую
| Цвет: | Изменить интерфейс Type-C напрямую, Пожалуйста, обратите внимание на описание товара |
Только поддерживает адрес доставки материкового Китая.
Только Mainland China Shipping Address - это поддержка.
Продукты ручной работы, печатная плата помогает оставлять сварные швы и не стирать их. Не берите.
Никаких переговоров о цене, никакой бесплатной доставки, экспресс-доставка осуществляется только SF Express (возможна оплата при доставке), добро пожаловать в группу ②“767441859”Приходите и узнайте больше.
Это дляHttps: // itemв использовании.
Вы не должны быть куплены в одиночку, у вас должен быть HHKB в первую очередь Мастер -контроль Бле.Чтобы предотвратить различия и настроить высокий уровень груза, пожалуйста, свяжитесь с C, если вам нужно повторно переоценить C. После стрельбы измените фрахт перед оплатой.Новая версия изменена на полное место USB C Mouth Mother Seat (переходная плата -синяя -новая версия).
--- Следующее содержание-это файл трансферной платы, и используйте учебное пособие по месту матери ---
Подтверждено, что у вас есть определенная оперативная способность, у вас должны быть пистолеты с горячим воздухом, и есть лучше, чтобы приваривать его.
Эта сварка немного сложна (если вы хотите сделать это самостоятельно, новичок, найдите помощника).Во-первых, необходимо приваривать интерфейс Type-C, а затем подключиться к основной печатной плате, а затем подключить их с четырьмя тонкими контактами (например, диодные ноги светодиодов и т. Д.). является точным и не может быть предвзятым.
Если прокладки на исходной печатной плате сломаны, основным управлением может быть непосредственно GG, и вам придется летать.

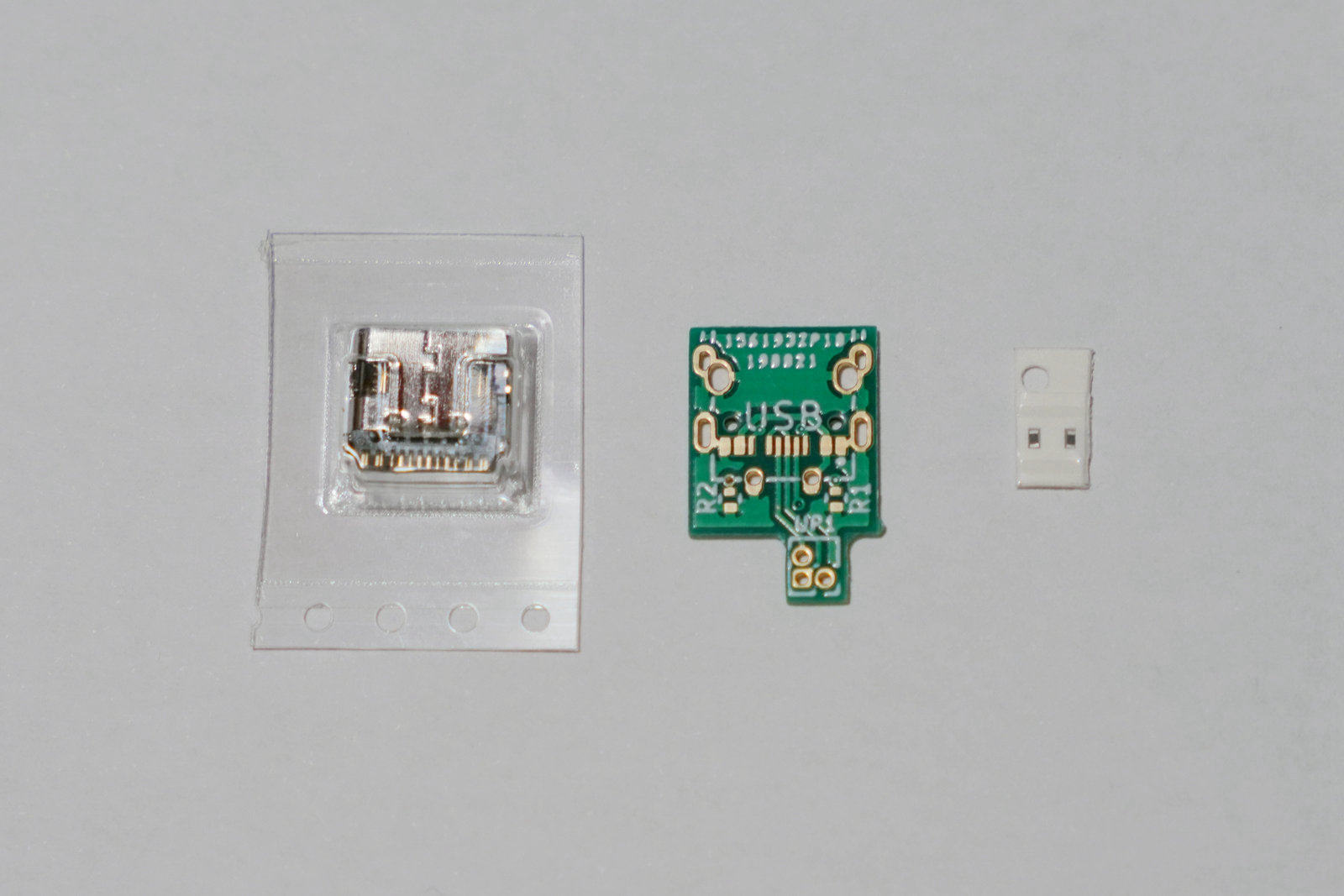

Используемые компоненты включают в себя печатную плату платы адаптера, розетку типа C и два резистора 0402 сопротивлением 5,1 кОм.
Общая плата за прямую модификацию составляет 50 юаней.
Если вы хотите сделать свою собственную плату, вот файлы печатной платы для этой маленькой платы. Ссылка: https://pan.baidu.com/s/1GRVWRTVLLEIGZ9QZkFz1gg Код извлечения: mnyy

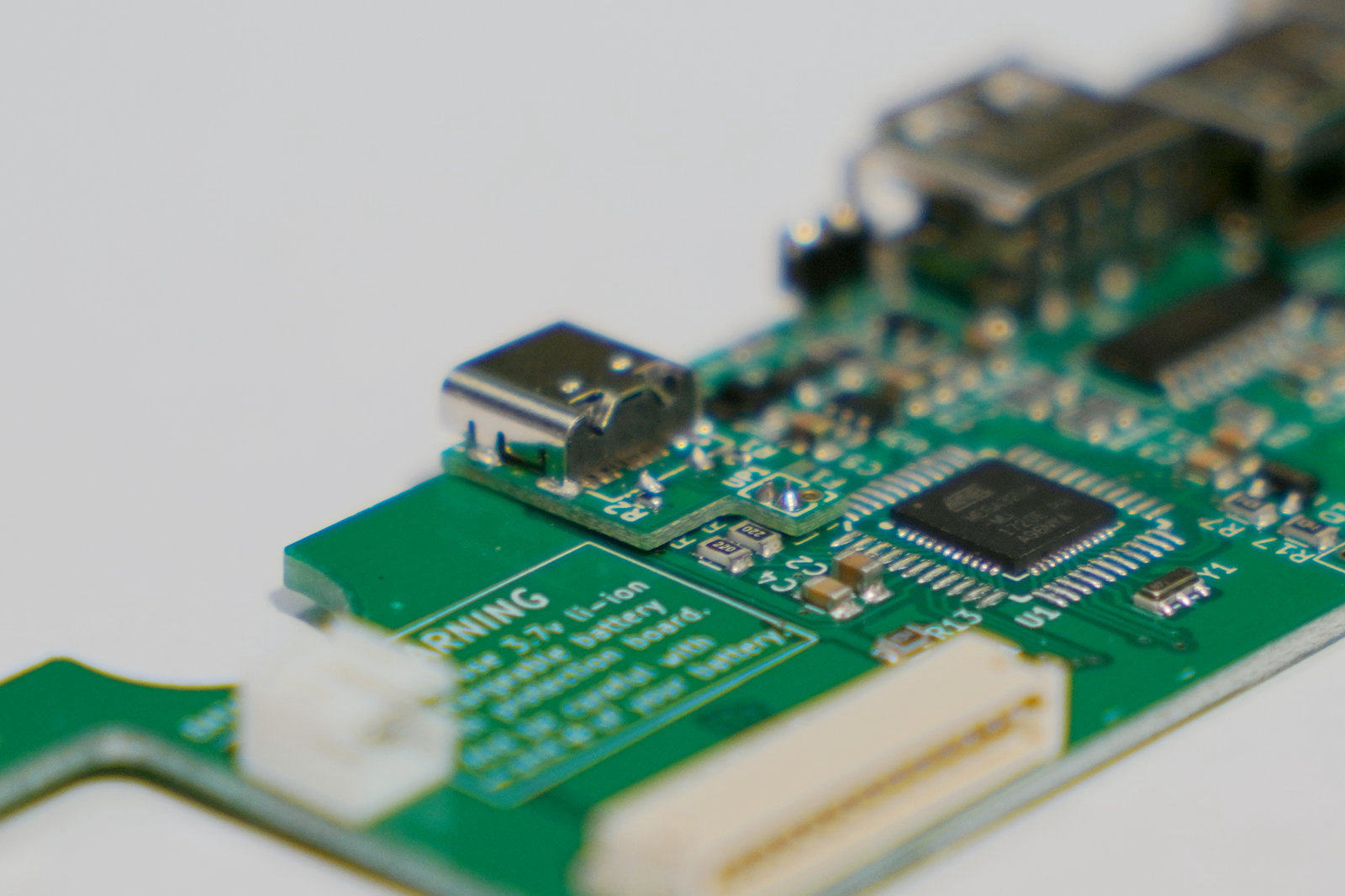

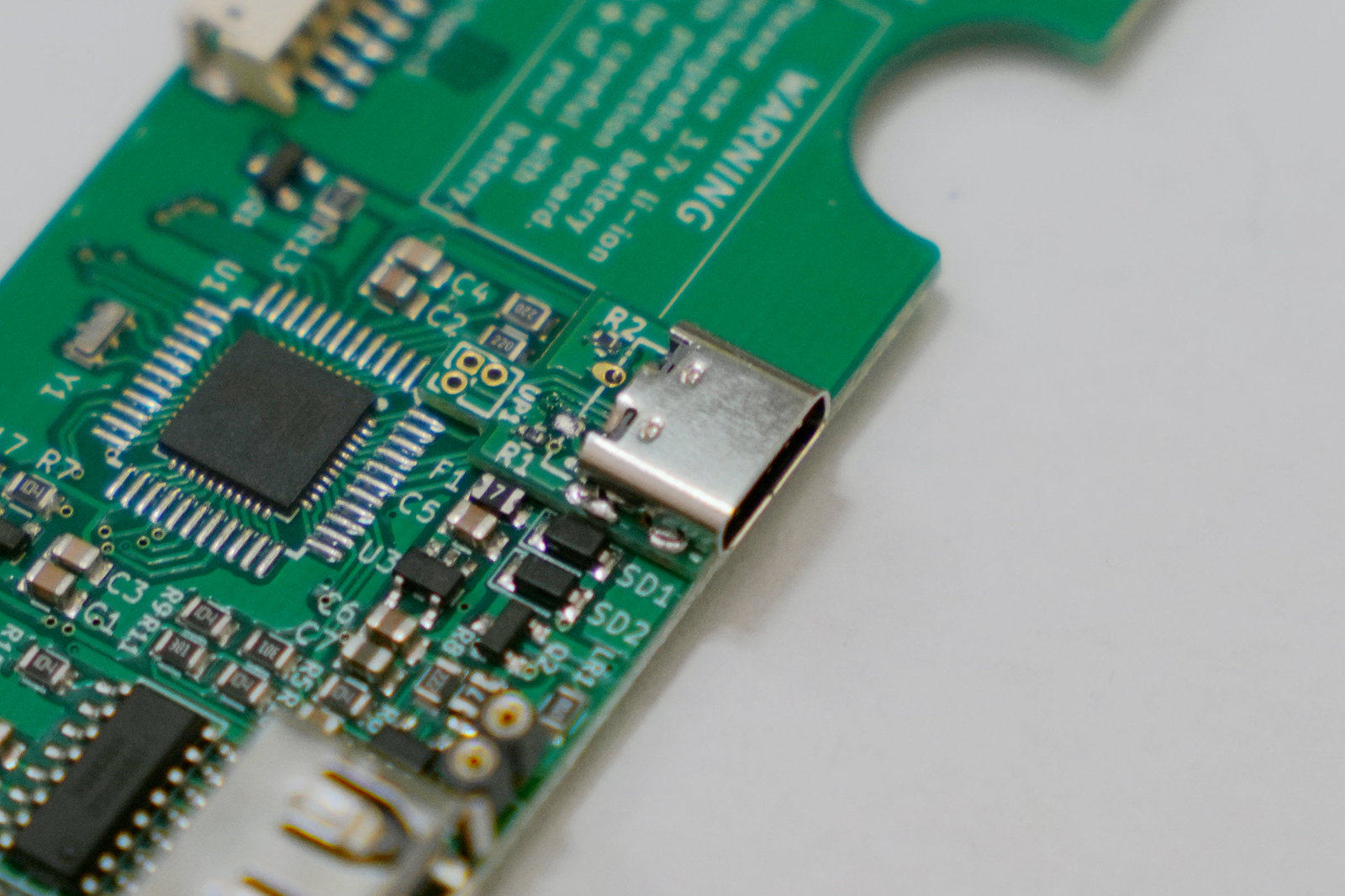

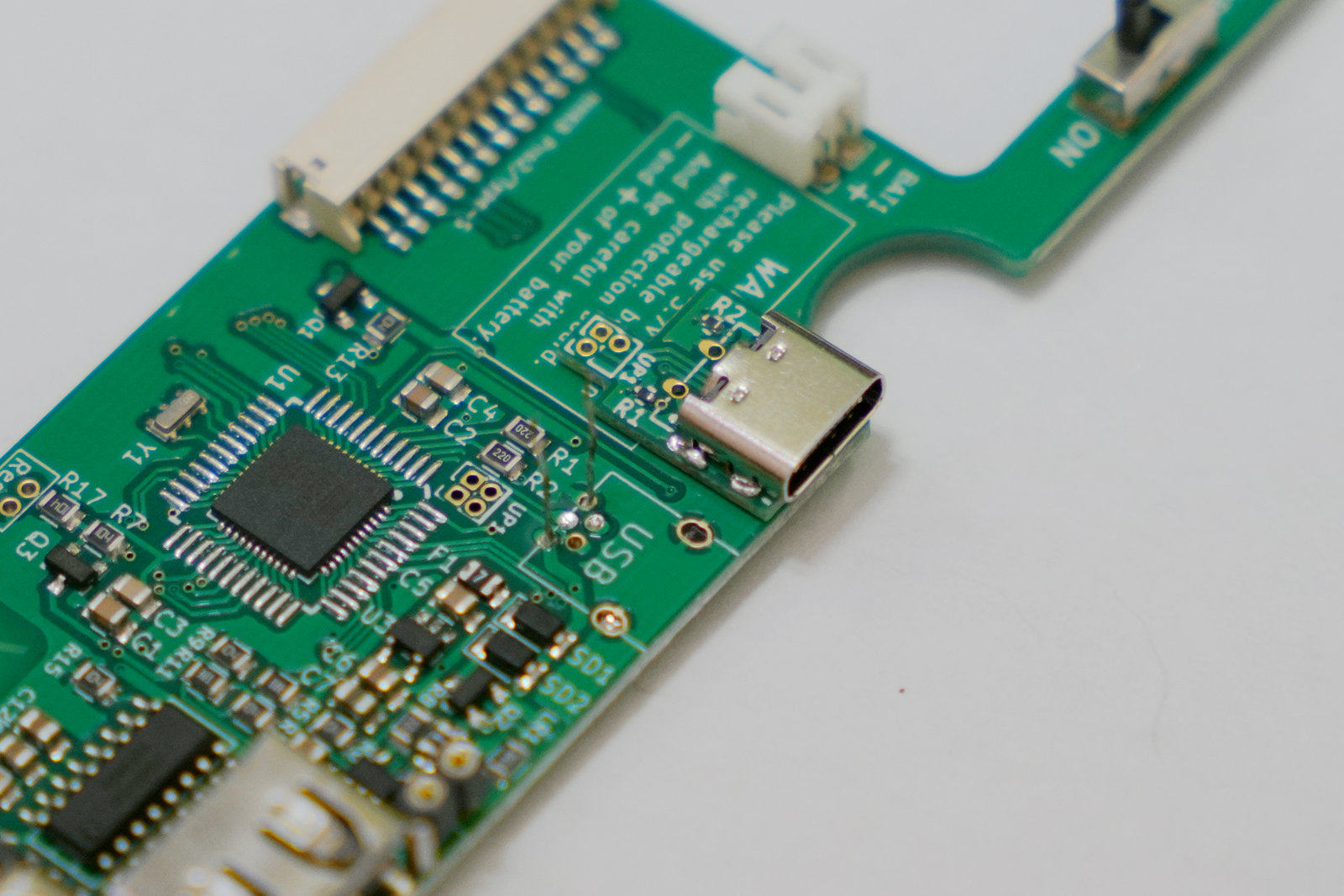

После изменения изображение выглядит следующим образом.
Примечание. Поскольку этот интерфейс Type-C не фиксирован без оболочки, поэтомуПри вставке онлайн следуйте направлению интерфейса.Обычно это нормально, и я сам использую это.При первом использовании, когда установлен основной элемент управления, вы можете использовать линию, чтобы подключить ее несколько раз, чтобы верхняя часть интерфейса miniusb была вставлена плавно.
Большинство линий типа C можно использовать напрямую, но если пластиковая часть всей головы слишком широкая, она может не работать.
Здесь я кратко говорю об этом процессе сварки для справки.Во -первых, есть три компонента: USB Мать-сиденье типа-C, HHKB USB Crotary Board, два резистора 0402.

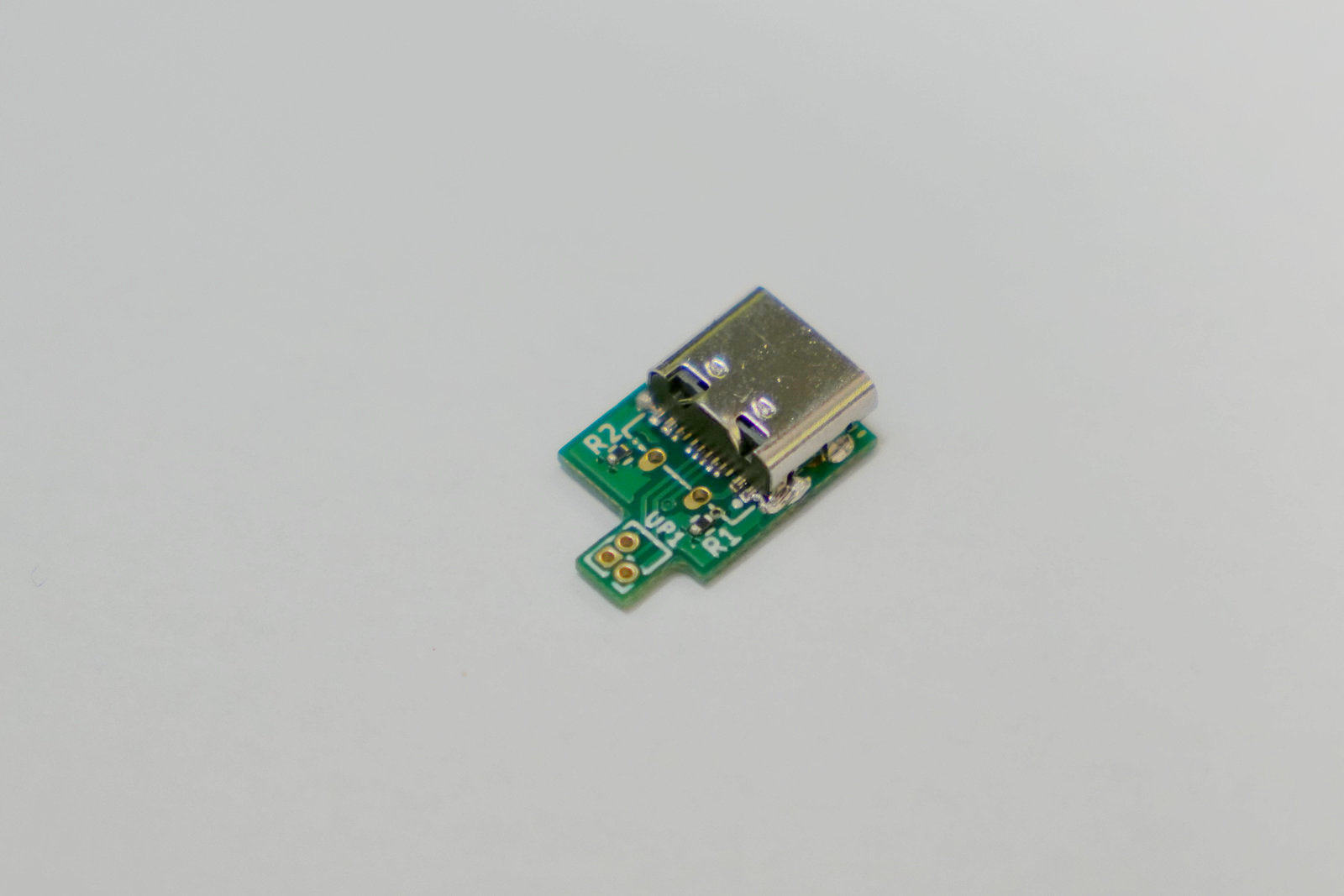

Сначала приварены, приваренные и приваренные только спереди.
Затем разобрать HHKB USB -интерфейс, контролируемый BLE, может быть разобран с помощью ветряного пистолета, или его можно сильно разобрать, как я.Я нагреваю две фиксированные ноги перед миньюсбом на задней панели, и нагревание поднимается с передней стороны, пока обе ноги не будут подняты.
Пока подняты первые два фута miniusb, Miniusb может быть отключен напрямую.После отключения 5 игл все еще на печатной плате. Полем
Две стежки, оставленные на плате соединения, отрезаны.Тогда только одна игла сварена, а положение USB регулируется во время сварки.Передняя часть роторной доски и HHKB Перед ПХБ основной платы управления BLE выровнен и как можно ближе.
Тогда вы можете сваривать другие ноги.Два маленьких используются для сварки.После сварки спина на самом деле выше, чем фронт.
Не забудьте проверить его после сварки, если USB Мать -сиденье плохо продается, и его можно сваривать.Проверьте это, особенно в дополнение к тестированию USB A to В дополнение к линии USB C, линия C2C также должна быть протестирована.В конце концов, я обычно исправляю окружение с помощью горячего таяния. Пойти немного.

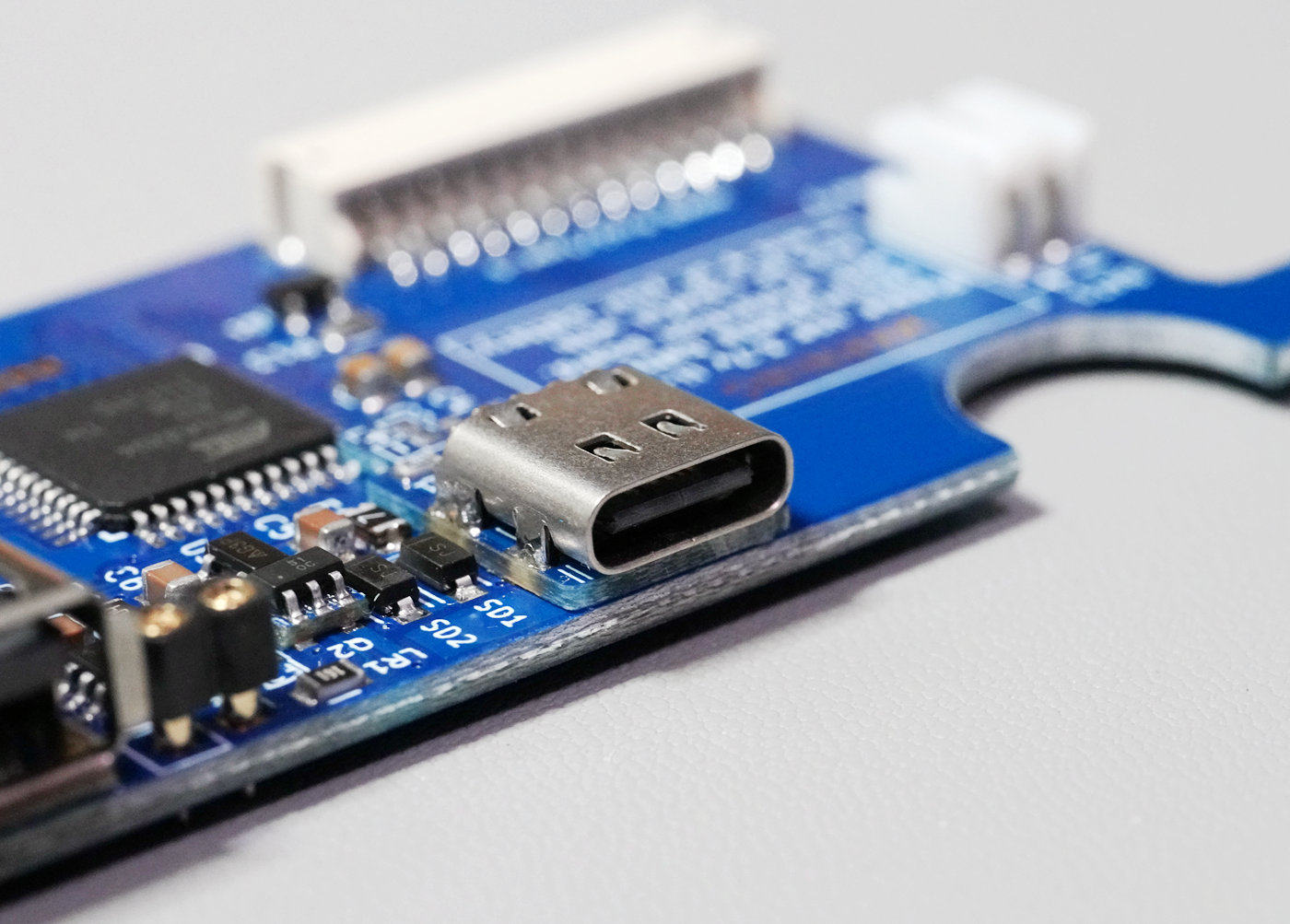

Последняя синяя версия заменяется USB -упаковкой, которая полностью вставлена.
Изменить USB Type C здесь здесь.
---------------------------

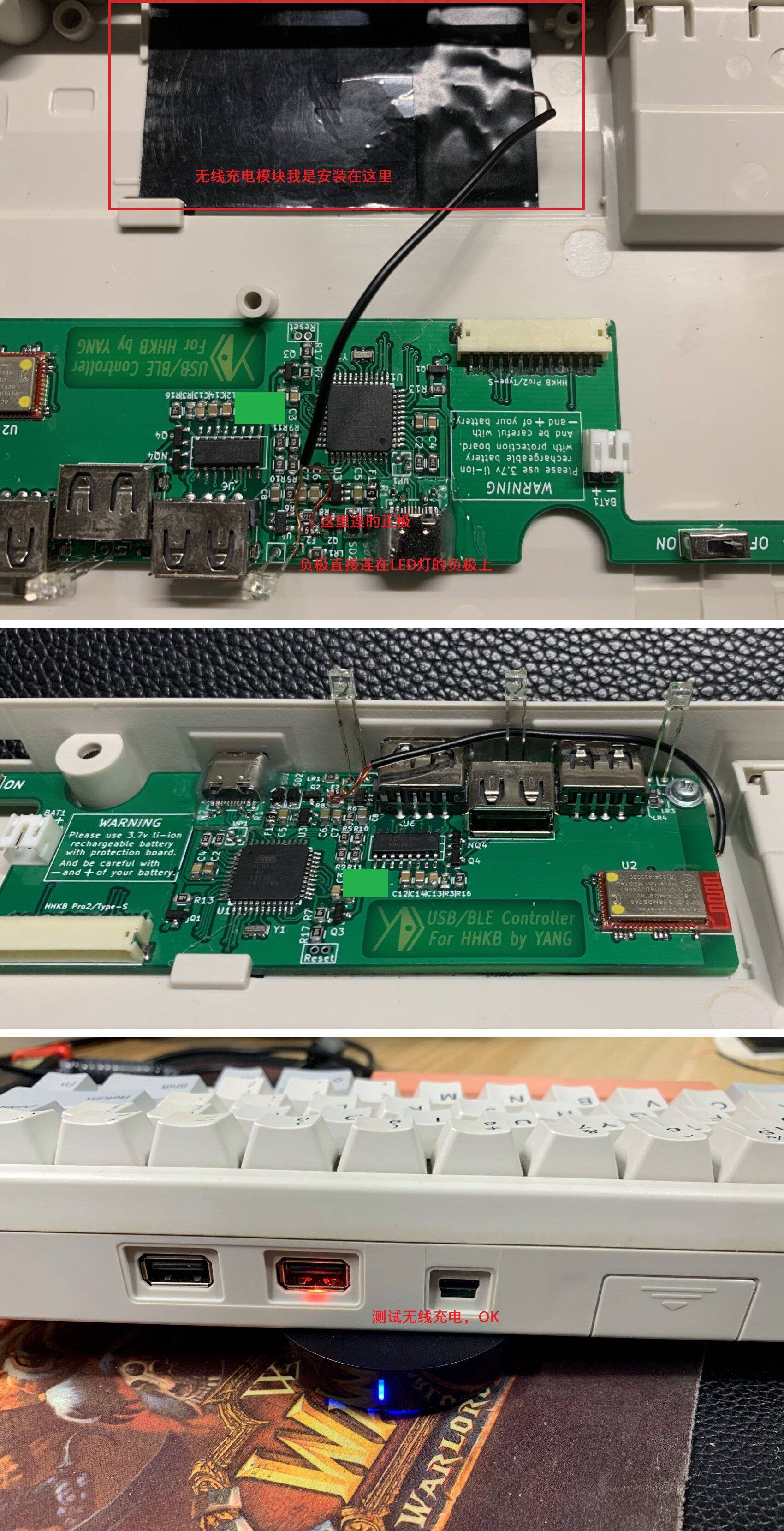

Я просто предоставляю справочное объяснение перехода на беспроводную зарядку (для ПК откройте новое окно, чтобы просмотреть увеличенное изображение).Используемый модуль беспроводной зарядки“Импортированный чип TI, модуль приемника беспроводной зарядки, печатная плата, катушка мобильного телефона, встроенная модификация, метод «сделай сам»”, ссылка, которую я купил:https://detail.tmall.com/item.htm?id=603235138557
Эта модификация на самом деле является чисто веселой.Таким образом, когда клавиатура действительно не в силе, вы не можете найти зарядку кабеля данных, чтобы вы могли использовать свой мобильный телефон, чтобы заряжать его по беспроводной связи на некоторое время, и вы можете использовать его на некоторое время.
