ISB-2026 5 AI, 2 AO, 3DI, 3 DO MODULE
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

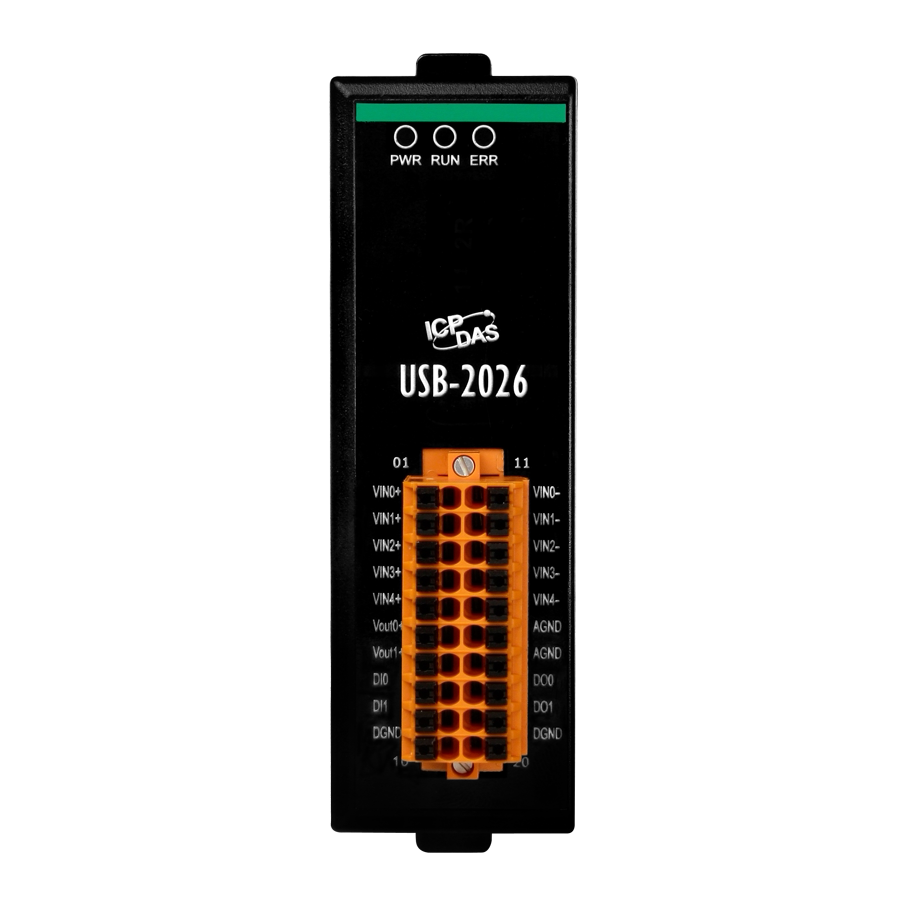

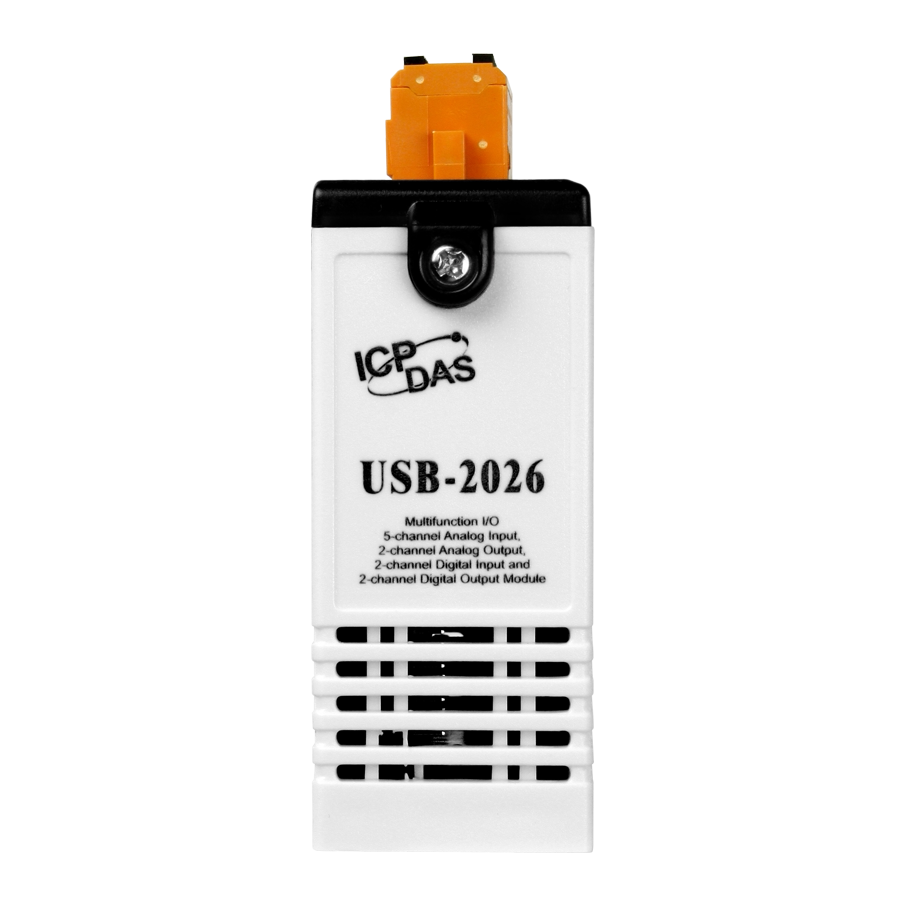

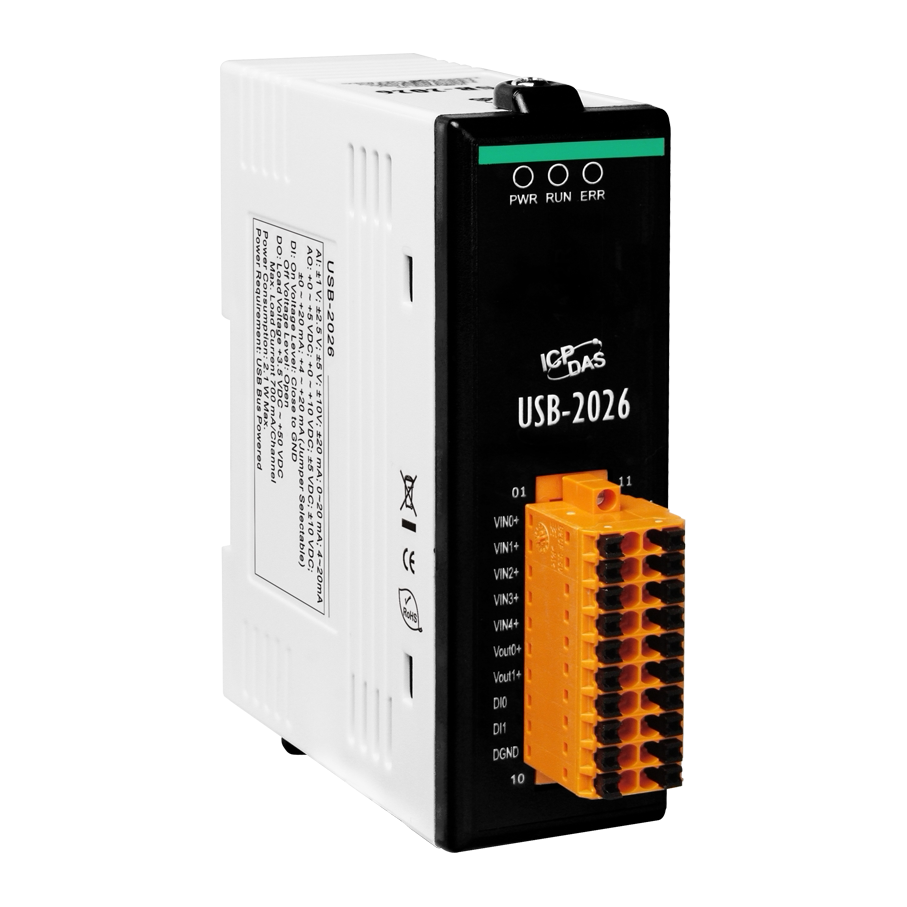

USB-2026
5 -канальный аналоговый вход, 2 канала
2 -канальный цифровой вход и 2 канала цифровой выходной модуль
Много -функция (5 AI, 2 AO, 2DI и 2 DO)
Перегрузка и короткая защита для цифрового вывода
Входной вход 240 VRMS Защита от перевышения
Защита от электростатического разряда 4 кВ
Широкий диапазон рабочей температуры
Изоляция модуля 3000 VDC
USB 2 Полная скорость (12 Мбит / с)
Питание шины USB

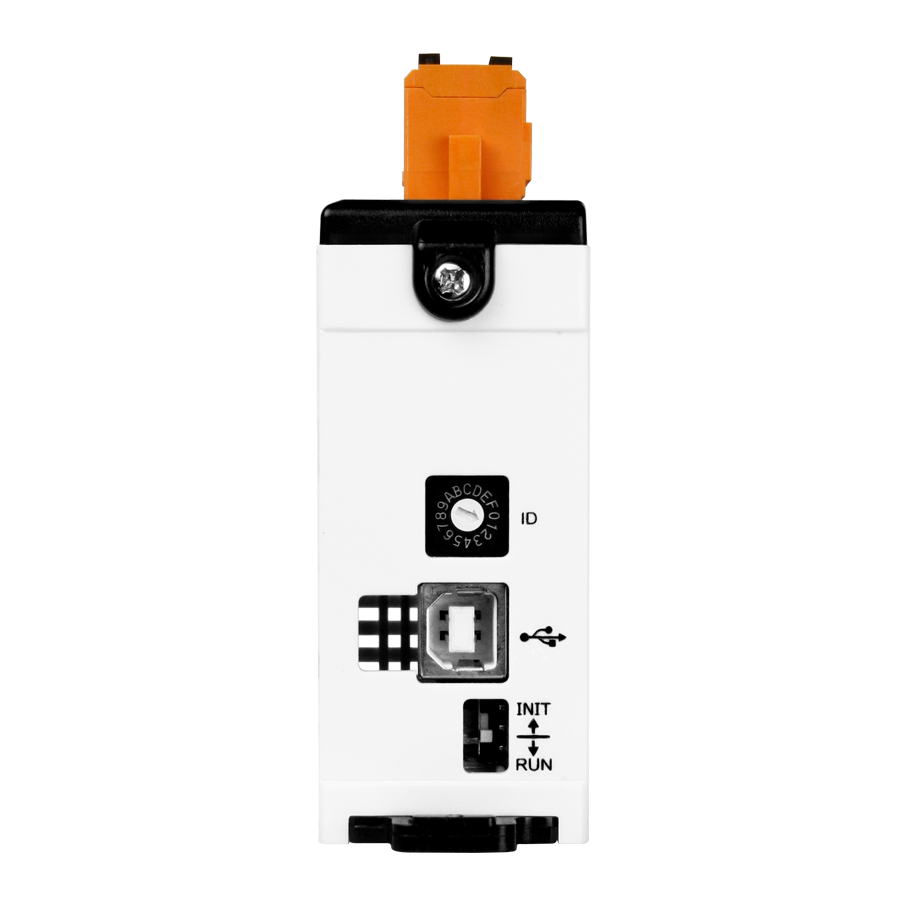

Может заблокировать USB -кабели
Нет драйва
UB-2026-это многофункциональный модуль, включая 5 аналоговых входных каналов, 2 аналоговых выходных канала, 2 цифровых канала ввода, 2 цифровых выходных канала и полную совместимость с USB 2.Он имеет небольшой размер, портативный, электроэнергию USB -шины и характеристики различных типов ввода, чтобы помочь пользователям легко и быстро создавать свои собственные проекты.По сравнению с традиционной картой ввода -вывода ПК, открытие шасси и платы ввода -вывода конфигурации является пустой тратой времени.В ICP DAS USB I/O вы будете наслаждаться простым управлением вводом/выводом простым и эффективным способом.ICP DAS USB -ввод ввода/вывода оснащен функцией питания шины USB, вводом/выводом кабеля и обеспечивает электроэнергию без дополнительной питания.ICP DAS USB I/O - это модуль небольшого размера.Вы можете использовать эти модули ввода -вывода, пример: не -фан -управление или измерение и автоматически тестировать с помощью PC Box в обширных приложениях.ICP DAS USB -ввод ввода/вывода предоставляет функцию сбора данных 10K/S.Пользователи могут применить его к приложениям, которые требуют реальных требований, а именно: измерение шума.
Во всех аналоговых входах (+/- 150 милливолта,+/-500 милливолторов,+/-1 В,+/-5 В,+/-10 В,+/-20 мАч или 0 ～+20 миа), аналог Выход составляет 12 бит, в +/- 5 В,+/-10 В, сумма ~+xe-ma или+y ~+αMA, весь цифровой вывод может быть установлен для вывода тревоги.Каждый аналоговый вход может быть настроен на один диапазон и обеспечивает высокую защиту от перенапряжения 240 VRM.

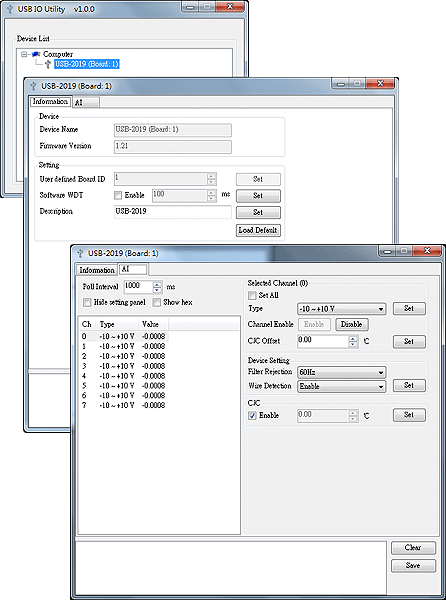

Утилита UB-2K
Утилита UB-2K предоставляет простой метод, который может легко проверить и мгновенно получить данные из всех модулей серии IO USB IO ICP DAS без программирования.
Конфигурация модуля USB
Конфигурация ввода и вывода
Анализ данных измерения скважины
Легко проверить
VB/C++/C#.NET/VB.NET SDK
ICP DAS предоставляет SDK для модулей ввода -вывода USB, чтобы помочь пользователю разработать разработку проекта.
Характеристики продукта:
| Analog Input | ||
| Channels | 5 Differential | |
| Input Type | Voltage:±1 V,±2.5 V,±5 V,±10 V | |
| Current:±20 mA, 0 ~ 20 mA, 4 ~ 20 mA | ||
| Resolution | Normal Mode | 14 bit |
| Fast Mode | 12-bit | |
| Sampling Rate | Normal Mode | 10 Hz total |
| Fast Mode | 200 Hz total | |
| Accuracy | Normal Mode | ±0.1% FSR |
| Fast Mode | ±0.5 % FSR | |
| Zero Drift | ±20μV/°C | |
| Span Drift | ±25 ppm/°C | |
| Input Impedance | Voltage: 20 MΩ | |
| Current: 135Ω | ||
| Overvoltage Protection | Voltage: 120 VDC | |
| Current: N/A | ||
| Overcurrent Protection | Voltage: N/A | |
| Current: Yes, 50 mA at 110 VDC | ||
| Analog Output | ||
| Channels | 2 | |
| Range (Jumper Selectable) | Voltage: +0~+5 VDC, +0~+10 VDC,±5 VDC,±10 VDC | |
| Current: +0~+20 mA, +4~+20 mA | ||
| Resolution | 12-bit | |
| Accuracy | ±0.1% of FSR | |
| Возможность выходного напряжения выходной емкости | 10 V @ 20 mA | |
| Open Wire Detection | Yes, for 4 ~ 20 mA only | |
| Power On Value | Yes | |
| Safety Value | Yes | |
| Digital Input | ||
| Channel | 2 | |
| Type | Dry Contact (Source) | |
| On Voltage Level | Close to GND | |
| Off Voltage Level | Open | |
| Input Impedance | 10 KΩ, 0.5 W | |
| Counters | Channels | 2 |
| Max. Count | 4,294,967,285 (32-bit) | |
| Max. Input Frequency | 100 Hz | |
| Min. Plus Width | 10 ms | |
| Overvoltage Protection | ±57 VDC | |
| Digital Output | ||
| Channels | 2 | |
| Type | Изоляция открытого коллекционера (раковина) | |
| Max. Load Current | 700mA/Channel | |
| Load Voltage | +3.5 ~ 50 VDC | |
| Overvoltage Protection | ±60 VDC | |
| Overload Protection | 1.4 A (с защитой от короткого замыкания) | |
| Short Circuit Protection | Yes | |
| Power-on Value | Yes, Programmable | |
| Safe Value | Yes, Programmable | |
| Communication | ||
| Interface | USB 2.0 Full-Speed (12Mbps) | |
| Watchdog | 1 Аппаратный сторож (1,6 секунды) | |
| 1 Программный сторож (программируемый) | ||
| LED Indicators | ||
| System LED Indicators | 3 LED as Power, Run and Error | |
| EMS Protection | ||
| ESD (IEC 61000-4-2) | 4 kV contact for each terminal | |
| 8 kV air for random point | ||
| Mechanical | ||
| Dimensions (W x L x H) | 33 mm× 78 mm× 107 mm | |
| Environmental | ||
| Operating Temperature | -25 ~ +75°C | |
| Storage Temperature | -40 ~ +85°C | |
| Humidity | 10 ~ 95% RH, non-condensing | |
