I-7241D Devicenet от станции до главной станции DCON
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

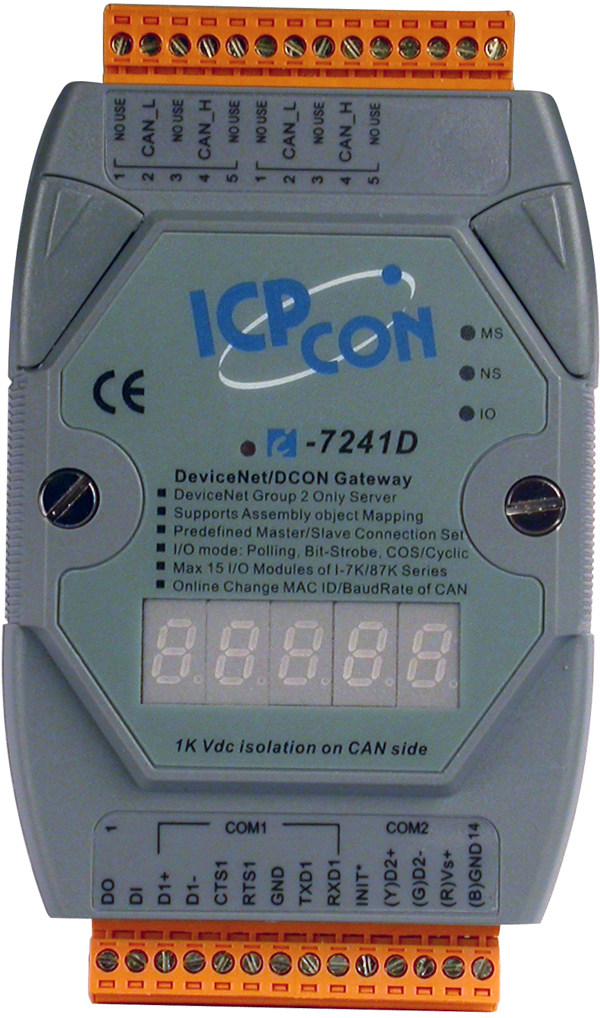

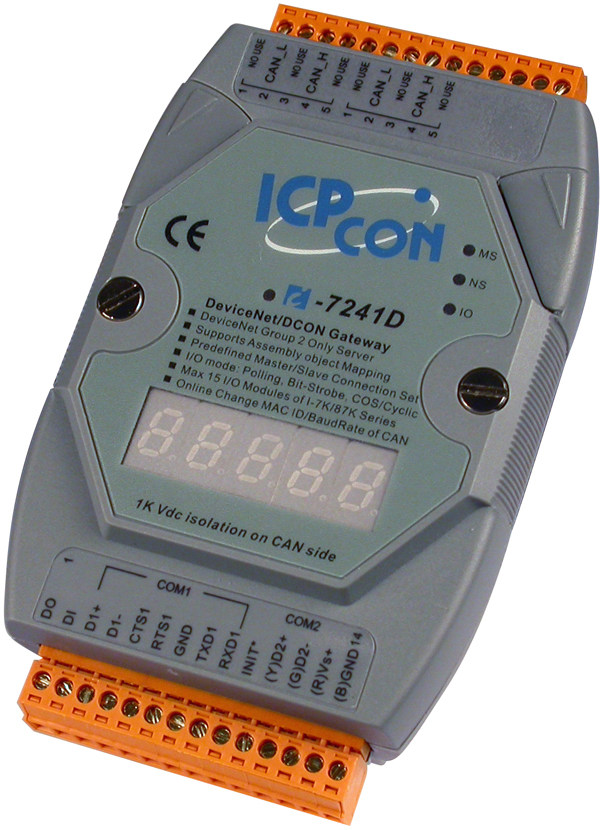

I-7241D
Devicenet Slave to DCON Master Data Gateway

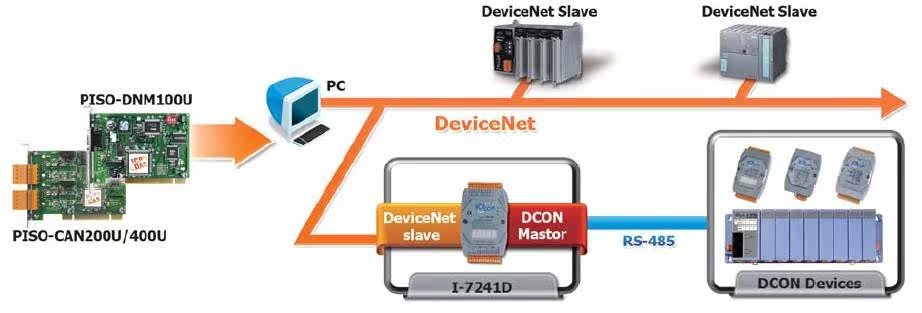

I-7241D-это шлюз связи между Devicenet и протоколом DCON.
Это подчиненное устройство Devicenet в сети Devinetet, и его функция“Группа 2 уникальное рабовладельческое устройство”И поддержка“Предопределенный набор подключений с мастером-рабов”ПолемВ сети DCON I-7241D является хостом DCN, который может получить доступ к данным из модулей серии I-7000 или I-8K.Эта утилита дает параметры устройства конфигурации и создает файлы EDS для подчиненных устройств Devicenet.С I-7241D мастер Devicenet может быстро интегрировать модули серии I-7000 и I-8K в сеть Devinenet.
Функции:
NMT: рабский раб
Поддерживает предопределенные наборы соединений с мастером-рабов
Динамическое картирование объекта сборки
Поддержка настройки автономного соединения, сообщения о сердцебиении устройства и сообщения о выключении устройств
Предоставить объекты сборки
Динамические файлы продуктов EDS
Режим работы ввода/вывода: опросы, битовые затворы, изменение состояния/цикла
Поддерживает макс 15 I-7K/I-8K модулей IO
Явные и длина ввода/вывода: максимум 240 байт.
Обеспечить дружескую и практическую конфигурацию
Скорость бода: 125 КБ, 250 КБ, 500 КБ
Онлайн -переменная скорость передачи и идентификации Mac CAN Bus
Раздел 7 Отображает режим работы, идентификатор Mac, скорость передачи и код ошибки

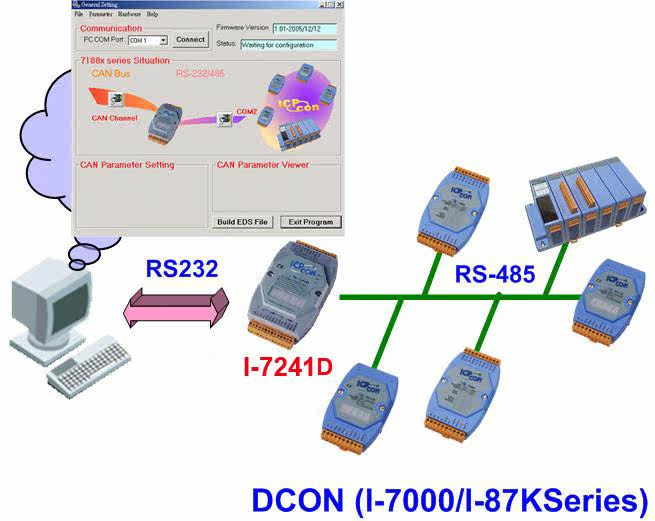

Утилита I-7241D помогает пользователям настраивать модули и имеет следующие функции:
Поддерживает автоматическое сканирование модулей I-7K/I-8K
Автоматическое сканирование модуля I-7K/I-7K подключено к COM-порту I-7241D
Показать конфигурацию модуля I-7K/I-7K
Показать приложение и конфигурация объекта сборки
Поддержка настроек пути подключения ввода
Поддержка EDS Создание файлов

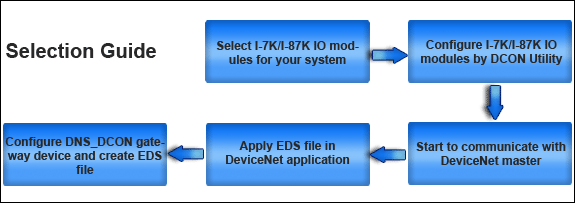

Простые шаги о том, как использовать шлюз DNSU-DCON, заключаются в следующем:
Hardware | |
Watchdog | Watchdog IC |
CAN Interface | |
Controller | NXP SJA1000T с часами 16 МГц |
Transceiver | NXP 82C250 |
Connector | 5-контактный завинченный клеммный блок (CAN_L, CAN_H, N/A для других) |
Isolation | 1000 VDC Для DC-TO-DC, 2500 VRMS для фото-пары |
Terminator Resistor | Jumper for 120Ω terminator resistor |
Protocol | Devicenet Том I Ver2.0, том II Ver2.0 |
UART Interface | |
COM 1 | RS-232 (For configuration) |
COM 2 | RS-485 (Self-turner inside) |
Transmission Distance (m) | Зависеть от скорости передачи (например, макс. 1200 м при 9,6 кбит / с) |
Baud Rate (bps) | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
Protocol | DCON |
LED | |
Round LED | MS LED, NS LED, IO LED |
5-digit 7 Segment | Yes |
Power | |
Power supply | Unregulated +10 ~ +30 VDC |
Protection | Защита от обратной полярности мощности, защита от коричке |
Power Consumption | 3W |
Mechanism | |
Dimensions | 72 мм х 122 мм х 33 мм (W x l x H) |
Environment | |
Operating Temp. | -25 ~ 75 ℃ |
Storage Temp. | -30 ~ 80 ℃ |
Humidity | 10 ~ 90% RH, non-condensing |
