Отладка диагностики на ноутюру
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Примечание. Настольная машина PCI-E не может быть использована.

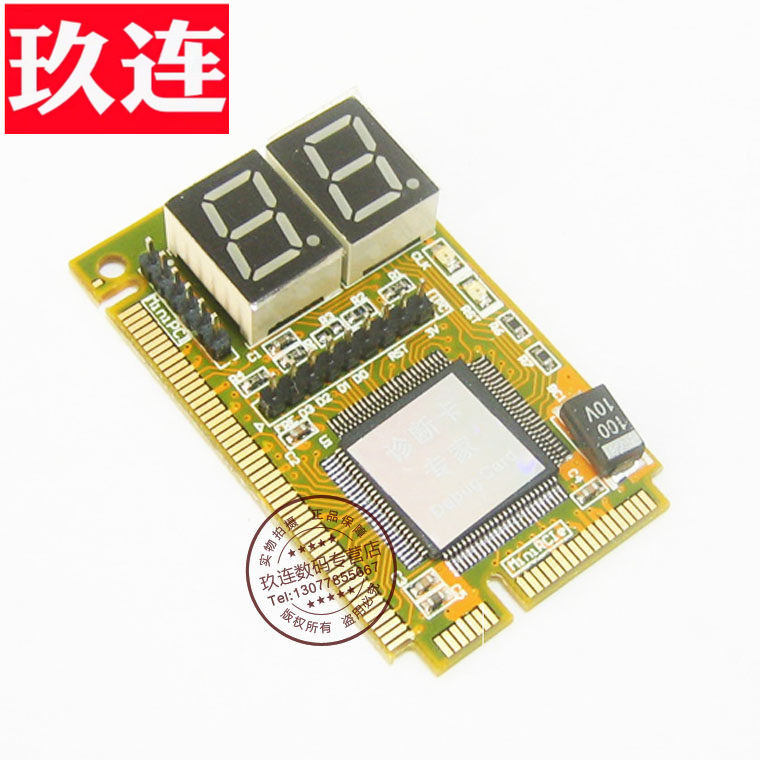

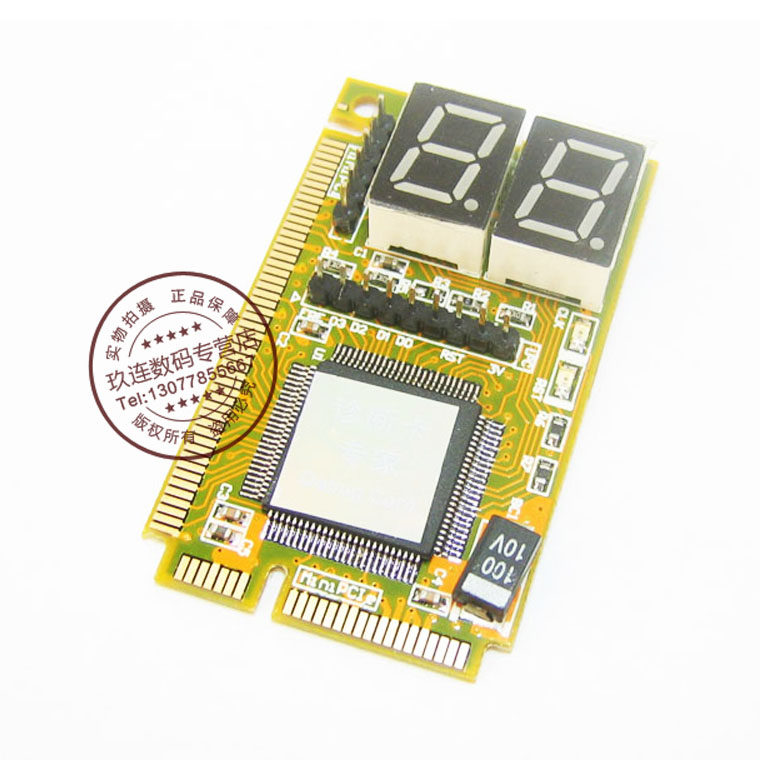

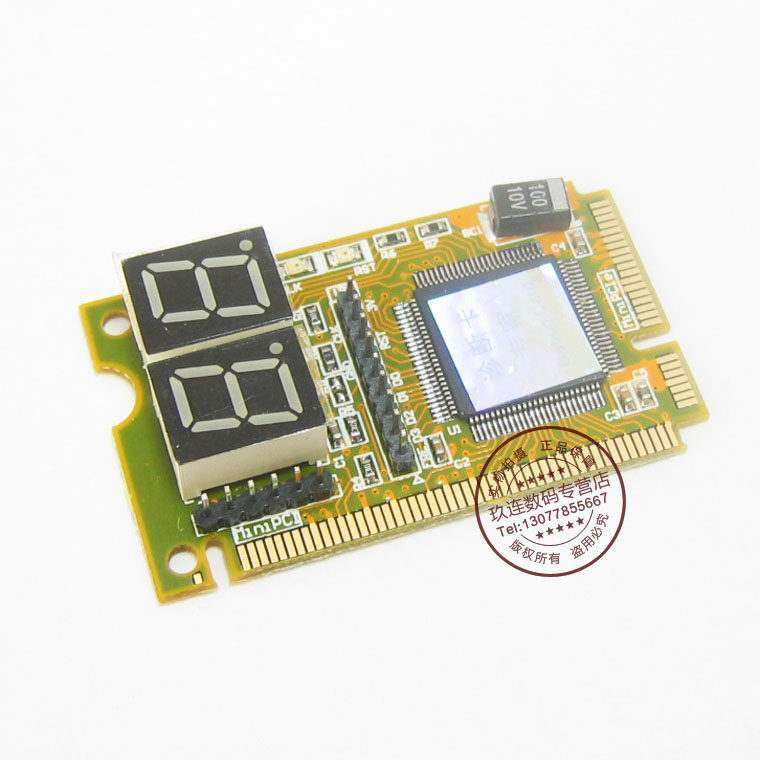

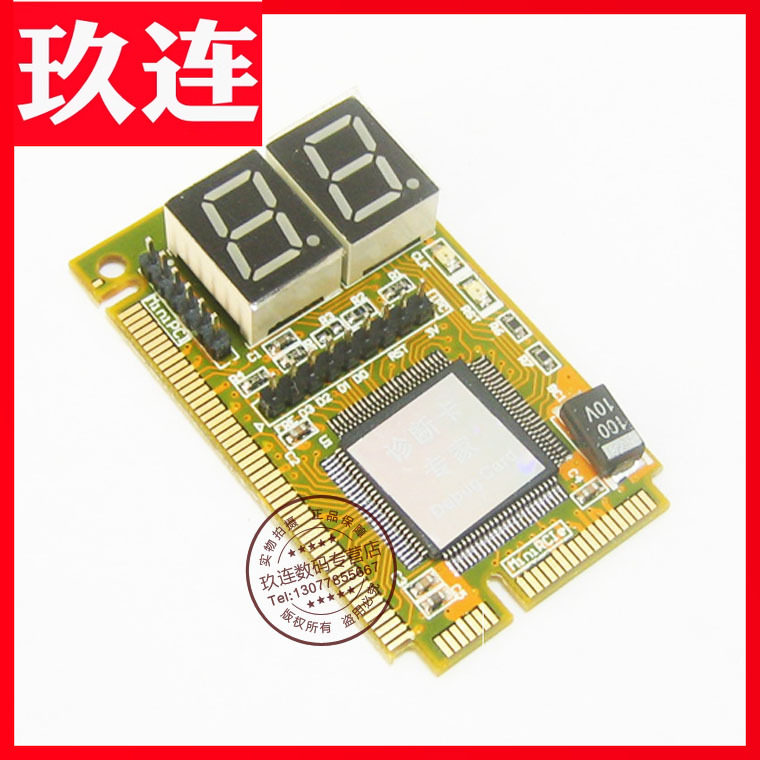

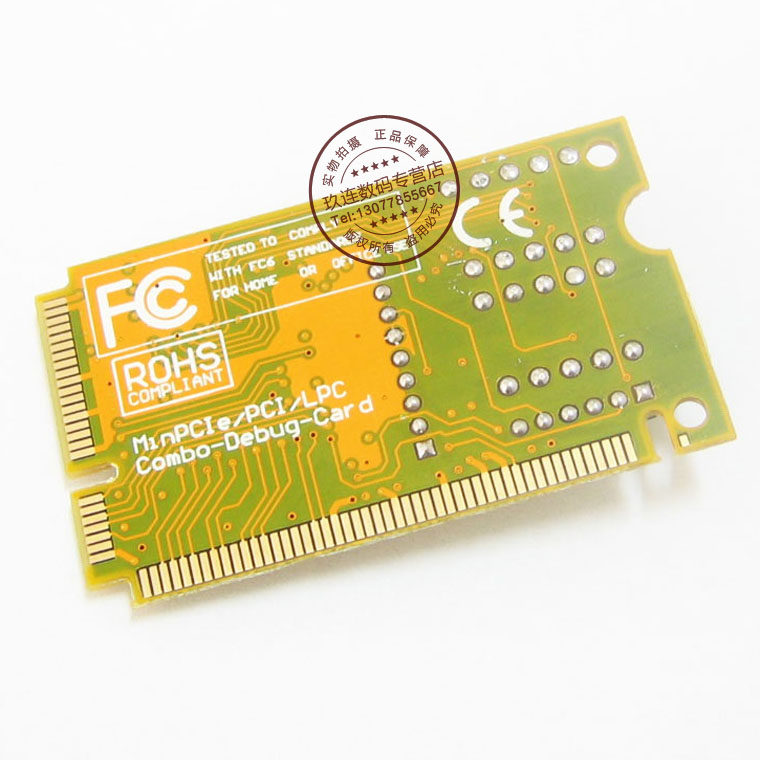

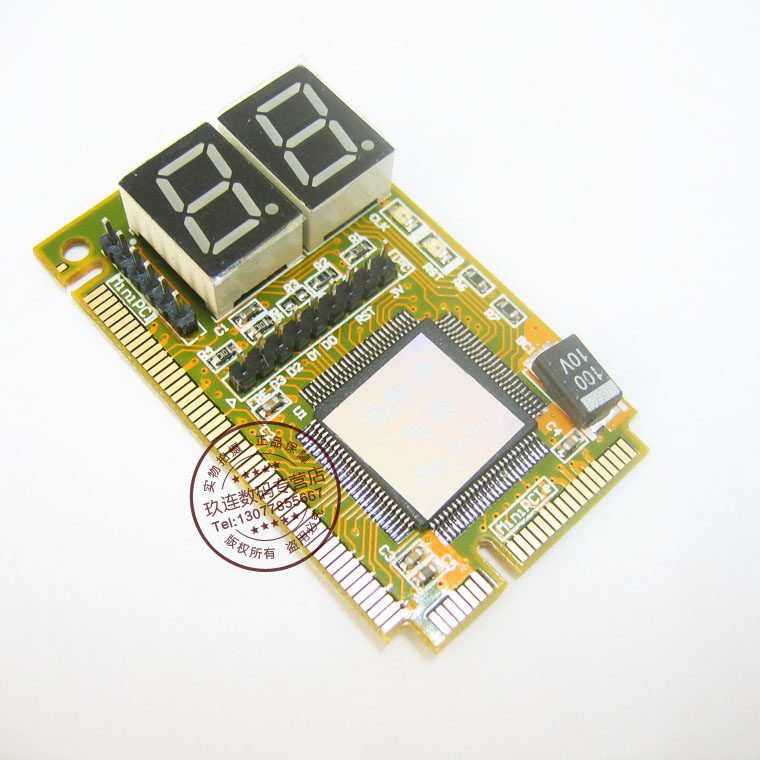

VIP модернизированная версия диагностической карты PCI-E, Mini PCI Diagnostic Card, тестовая карта LPC ноутбука
Этот добавил следующие функции:
>>>Diagnostic Card (Three -In -One) VIP -версия: VIP -версия -это обновленная версия оригинальной три -In -One.(Руководство / Справочник)
1) Он принимает четырехслойную проектирование платы платы печатных плат, чтобы сделать сигнал более стабильным и может работать в суровых условиях в течение длительного времени
2) Применяется емкость, которая обеспечивает более стабильный и надежный источник питания для всего продукта
3) Это более полное в макете и легко эксплуатировать.
4) Добавьте два индикатора, чтобы обеспечить больше ссылок на техническое обслуживание.
Диагностическая карта ноутбука поддерживает Mini PCI, Mini PCI-E, интерфейс шины LPC.Когда работает диагностическая карта, вам нужно подключиться только к одному из интерфейсов, а оставшиеся два интерфейса не должны быть подключены.Диагностическая карта проста в использовании и стабильной
Хороший качественный - идеальный инструмент для технического обслуживания компьютера ноутбука.
Введение в произведение трех -в одной диагностической карте:
ОДИН: Mini PCI Интерфейс диагностической карты
Mini PCI - это обычно используемый интерфейс по материнской плате ноутбука, а его тип функции находится в шине PCI.В общей сложности 124 трубы в мини -шине PCI. Диагностическая карта выполняет необходимые функции, используя 101 PIN -контакт.Когда диагностическая карта установлена на мини -слоте PCI ноутбука, длина диагностической карты будет короче длины мини -слота Mater плат Mini PCI.
Это приносит удобство для использования диагностической карты.
Два: интерфейс диагностической карты Mini PCI-E
Mini PCI-E-это новый тип интерфейса, который постепенно используется материнской платой ноутбука.По сравнению с интерфейсом Mini PCI, интерфейс Mini PCI-E занимает меньше места.Диагностическая карта использует следующие трубы интерфейса Mini PCI-E: PIN-8, PIN-10, PIN-12, PIN-16, PIN-17, PIN-19.В настоящее время, поскольку стандартный стандарт определения этой части сформирован, не то, что все материнские платы ноутбука в настоящее время поддерживают интерфейс.После тестирования недавние Lenovo, HP, Toshiba, ASUS, TCL и другие материальные платы ноутбука могут поддерживать интерфейс.Интерфейс не будет использоваться обычно для нескольких ноутбуков, которые не поддерживают интерфейс.
3: Интерфейс диагностической карты LPC:
Порт LPC является широко используемым интерфейсом для материнской платы.Определение интерфейса на диагностической карте: слева направо, по порядку
PIN1-3,3V, PIN2-L-рамка#, PIN3-LAD3, PIN4-LAD2, PIN5-LAD1, PIN6-LAD0, PIN7-GND,
PIN8-LRESET#, PIN9-LCLK, PIN10-3.3V.
Обычно нет слотов, соответствующих интерфейсу на материнской плате, поэтому пользователям необходимо подключиться к интерфейсу через летающий провод к материнской плате.Вообще говоря, для удобства рекомендуется, чтобы пользователи подключали диагностическую карту с интерфейсом LPC BIOS материнской платы через летную линию.
Рисунок ниже представляет собой определение LPC BIOS: PIN2-RST#, PIN13-LAD0, PIN14-LAD1, PIN15-LAD2, PIN16-GND, PIN17-LAD3, PIN23-LFRAME#, PIN25-VCC, PIN31-CLK
Инструкции для использования в диагностической карте ноутбука (три -In -One Version)
Диагностическая карта ноутбука поддерживает Mini PCI, Mini PCI-E, интерфейс шины LPC.Когда работает диагностическая карта, вам нужно подключиться только к одному из интерфейсов, а оставшиеся два интерфейса должны быть подключены.Диагностическая карта проста в использовании и хорошей стабильности. Она является идеальным инструментом для обслуживания ноутбука.
Один: основной компонент системы
1) Интерфейс Mini PCI: Mini PCI, подключившись к диагностической карте к материнской плате ноутбука
2) Интерфейс Mini PCI-E: используется для подключения слота Mini PCI-E к материнской плате ноутбука
3) Интерфейс LPC: интерфейс LPC для подключения диагностической карты к материнской плате ноутбука
4) Специальный основной чип: сигнал для обработки Mini PCI, Mini PCI-E, LPC
5) Две семиэтажная цифровая трубка: используется для отображения диагностических результатов
6) Тестовый интерфейс: этот интерфейс используется только для обнаружения до того, как карта не выйдет на завод. Пользователи не должны подключать интерфейс
Два: интерфейс диагностической карты Mini PCI
Mini PCI - это обычно используемый интерфейс по материнской плате ноутбука, а его тип функции находится в шине PCI.В общей сложности 124 трубы в мини -шине PCI. Диагностическая карта выполняет необходимые функции, используя 101 PIN -контакт.Когда диагностическая карта установлена на мини -слоте PCI ноутбука, длина диагностической карты будет короче длины мини -слота Mater плат Mini PCI.Это приносит удобство для использования диагностической карты.
3: Mini PCI-E Интерфейс диагностической карты
Mini PCI-E-это новый тип интерфейса, который постепенно используется материнской платой ноутбука.По сравнению с интерфейсом Mini PCI, интерфейс Mini PCI-E занимает меньше места.Диагностическая карта использует следующие трубы интерфейса Mini PCI-E: PIN-8, PIN-10, PIN-12, PIN-16, PIN-17, PIN-19.В настоящее время, поскольку стандартный стандарт определения этой части сформирован, не то, что все материнские платы ноутбука в настоящее время поддерживают интерфейс.После тестирования недавние Lenovo, HP, Toshiba, ASUS, TCL и другие материальные платы ноутбука могут поддерживать интерфейс.Интерфейс не будет использоваться обычно для нескольких ноутбуков, которые не поддерживают интерфейс.
Четыре: интерфейс диагностической карты LPC:
Порт LPC является широко используемым интерфейсом для материнской платы.Определение интерфейса на диагностической карте: слева направо, в свою очередь, PIN1-3.3V, PIN2-LFRAME#, PIN3-LAD3, PIN4-LAD2, PIN5-LAD1, PIN6-LAD0, PIN8-LRESET, PIN8 -lresett #, pin9-lclk, pin10-3.3v.
Обычно нет слотов, соответствующих интерфейсу на материнской плате, поэтому пользователям необходимо подключиться к интерфейсу через летающий провод к материнской плате.Вообще говоря, для удобства рекомендуется, чтобы пользователи подключали диагностическую карту с интерфейсом LPC BIOS материнской платы через летную линию.Рисунок ниже представляет собой определение трубки LPC BIOS:
PIN2-BTA, PIN13-LAD0, PIN14-LAD1, PIN15-LAD2,
PIN16-GND, PIN17-LAD3, PIN23-LFRAME#, PIN25-VCC, PIN31-CLK.
Метод соединения между диагностической картой и интерфейсом LPC BIOS:
В дополнение к LPC BIOS пользователи также могут подключить диагностическую карту к широко используемому чипу интерфейса LPC Lapt, например, обычный PC97551, PC87541, PC87591, H8S/2149, W83L950D, TCPA и т. Д.Ниже приведено определение ноги LPC некоторых чипов.Для получения дополнительной информации, пожалуйста, обратитесь к Руководству по данным чипа.
ПРИМЕЧАНИЕ. Благодарность и земля не указаны на рисунке выше.Пользователи могут использовать любой источник питания GND и 3,3 В на материнской плате.(Примечание: Пожалуйста, не подключайтесь к PIN1-3,3V или PIN10-3.3V диагностической карты к источнику питания не 3,3 В. Поскольку диагностическая карта использует источник питания 3,3 В, неверное подключение питания навсегда повредит диагностику карта.)
Для материнской платы ноутбука IBM X60 интерфейс LPC был сохранен на слоте серийного номера U39.Это определено как: A2->LRESET#, A3->LFRAME#, A5->LCLK, A9->LAD3, A10->LAD2, A11->LAD1,A12->LAD0 был сохранен на материнской плате IBM T6 R6, а интерфейс LPC был сохранен на номере последовательности J26.Это определено как: A1->LCLK,A3->LFRAME#, B2->LRESET#, B7->LAD3, A7->LAD2, B6->LAD1, A6->LAD0
Пять: интерфейс отображения диагностической карты
Интерфейс дисплея диагностической карты представляет собой две семиэтажные цифровые трубки.Две из двух цифровых трубок используются для отображения материнской платы ноутбука соответственно“Бронирование (RST)”и“Часы (CLK)”состояние.Когда материнская плата включена“Бронирование (RST)”В штате цифровая точка слева будет освещена.Материнская плата“Часы (CLK)”При обычной работе цифровая труба точка справа будет освещена.
Нажмите на материнскую плату“Бронирование (RST)”Во время переключения точки цифровой трубки слева будут освещены, а точки цифровой трубки справа погашают.
Когда материнская плата находится в обычном рабочем состоянии, точки цифровой трубки слева будут потушены, а точки цифровой трубки справа будут освещены.Это указывает на материнскую плату“Бронирование (RST)”Сигнал нормальный,“Часы (CLK)”Сигнал нормальный.В то же время, семиэтажная цифровая трубка выведет соответствующий код.
Если точки цифровой трубки слева были зажжены, это показывает, что материнская плата находится в состоянии сброса (RST).
6: Часть кодекса объяснения диагностической карты
Когда работает Bios Materboard, он выведет серию кода через диагностическую карту.Когда материнская плата не удается, диагностическая карта показывает код, соответствующий ошибке.Вот несколько ключевых кодов:
Объяснение BIOS премии, как показано в следующем коде, когда число, показанное в диагностической карте, остается в следующем коде:
AMI BIOS, объяснение, когда число, показанное на диагностической карте, остается в следующем коде, заключается в следующем:
