HHKB Classic/Hybrid, индивидуальная модификация, электростатическая емкостная клавиатура HFKB, печатная плата, Bluetooth, беспроводной двойной режим
Цена: 2 113-7 814руб. (¥100)
Артикул: 763750405078
Доставка по Китаю (НЕ включена в цену):
381 руб. (¥18)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:YDKB客制化
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
- Удалить услугу HFKB от имени
Добавить в корзину
Другие товары этого продавца
¥20423руб.
¥20423руб.
¥501 057руб.
¥139929 282руб.
| Цвет: | [Spot] KB800/KB401 Двойной режим (батарея не включена), [Spot] KB800/KB401 Двойной режим (включая батарею), [SPOT] KB401 ОДИН-РЕИМЕР, Удалить услугу HFKB от имени |
Это не клавиатура, это просто статическая емкости двойная пласка.
Внедрение продукта на данный момент более непринужденно. Эта вещь также доступна для его покупки.
Внедрение продукта на данный момент более непринужденно. Эта вещь также доступна для его покупки.
!>Перед покупкой
·Только поддерживает адрес доставки материкового Китая.Если вы используете службу передачи, обратите внимание, что большинство батарей не поддерживают.
·Только Mainland China Shipping Address - это поддержка.
·Не обсуждайте сделку или бесплатную доставку., добро пожаловать в группу ②“767441859”Приходите и узнайте больше.
·По некоторым причинам не удобно использовать транзакции Taobao. Вы можете связаться со мной в одиночку, чтобы использовать другие методы транзакции.
i>напоминать
·Сборка статической емкости сложнее, чем механическая клавиатура.Пожалуйста, имейте достаточно любви и осторожных людей, а затем подумайте о входе в эту ямуСущность
·Это требует определенной возможности сделать это. Эта статья предоставляет только простые инструкции по установке.
·Продукты ручной работы будут иметь искусственную сварку. PCB может помочь сварке остатков (простая очистка), а разум не стреляет.
·DIY -индивидуальные продукты, не поддерживайте никаких оснований для возврата товара, пожалуйста, рассмотрите его перед покупкой.Большинство проблем в использовании[ydkb.io/help]Будет соответствующее объяснение, пожалуйста, подтвердите, что у вас есть определенные руки -на способности и способности мозга.
·Эта аккумулятор PCB положительно положительна.Если аккумулятор заменяется, обязательно обратите внимание на положительный и отрицательный электрод без обратного.
Рядом с розеткой батареи есть предложения и отрицательные столбы.Зарядка Используйте компьютер USB или 5V зарядное устройство.
Рядом с розеткой батареи есть предложения и отрицательные столбы.Зарядка Используйте компьютер USB или 5V зарядное устройство.
·Диаметр резьбового отверстия некоторых современных печатных плат составляет 2,15 мм, а в большинстве уже используется 2,5 мм.Если вы используете позиционирующую пластину с отверстием под саморез M2,5, сначала один раз вкрутите винт M2,5 в отверстие печатной платы.
Разница между основным контролем HHKB BLE
·Основная замена управления HHKB BLE чрезвычайно проста.Сложность HFKB, весь набор замены, должна учитываться как 4.
·Светодиодный свет HFKB сохраняет только RGB -свет ниже USB. Он в основном невидим при использовании спереди. Основная роль состоит в том, чтобы проверить рабочее состояние клавиатуры.Кроме того, интерфейс внешней лампы, первая лампа светового ремня, такой же, как и индикатор света RGB на плате.
·HFKB эквивалентен повторному набору аппаратного обеспечения, поэтому его можно использовать для ремонта некоторых сломанных клавиатур, даже если все это плохо в воде, если раковина хороша.
·Срок службы батареи HFKB увеличился на 50% до 100% по сравнению с HHKB BLE.Нет необходимости нажимать и нажимать клавишу, когда пробуждается вторичная экономия энергии, просто нажмите ее.
·Другая роль HFKB - это использовать его индивидуальность, чтобы нет необходимости разбирать исходную печатную плату.Индивидуальный дубль.
!>Важное напоминание о замене Hybrid и Classic
·Мастер HFKB был протестирован только с пластиковым корпусом, подходящим для Hybrid и Classic, и его внешний вид такой же, как у оригинального мастера.
Отличия есть, основные отличия: размер уменьшен для того, чтобы усадить батарею; добавлен интерфейс батареи PH 2P
И он имеет определенную толщину; добавлен интерфейс SH 4P для внешних световых лент.
Отличия есть, основные отличия: размер уменьшен для того, чтобы усадить батарею; добавлен интерфейс батареи PH 2P
И он имеет определенную толщину; добавлен интерфейс SH 4P для внешних световых лент.
·При снятии чехлов Classic и Hybrid зажимы спереди относительно маленькие, поэтому не снимайте их резко, так как они могут легко сломаться.Правильный метод разборки: открутив три винта сзади, сначала поднимите заднюю часть, а затем выньте переднюю часть.При установке сначала защелкните переднюю часть, вставьте заднюю часть в корпус, а затем затяните винты.В случае поломки лучше зафиксировать ее винтами сзади после повторной установки.

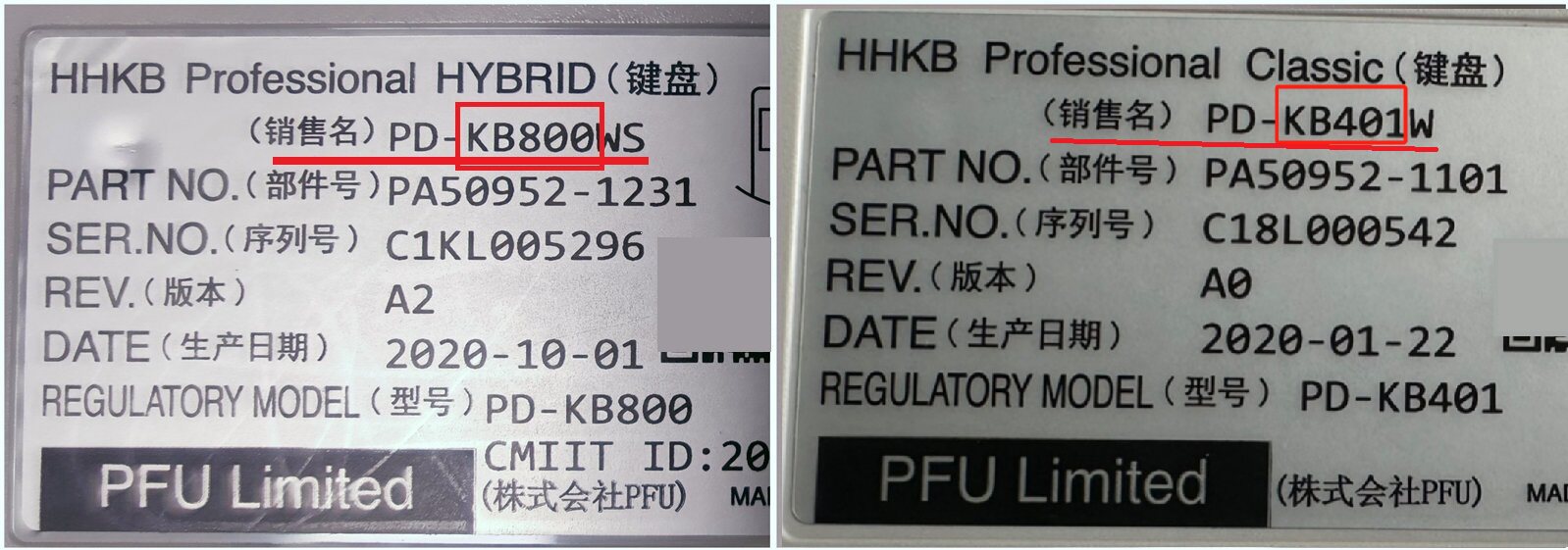

Клавиатура в основном разделена на две версии: 6u и JP (пока протестирована только 6u, установленная на Classic и Hybrid). Если для определенной настройки требуется космическая версия 7u, это также можно сделать.Разница при покупке в основном касается разных моделей, а стили основных плат управления различаются.Проверьте версию HHKB, как показано ниже. Под этикеткой на задней панели клавиатуры обратите внимание на номер KB800 или KB401.
Основная характеристика
·Вся модификация не требует сварки, но статическая внутренняя конвергенция должна быть более осторожной.
·USB/ Bluetooth 4.0 Dual -Mold, может быть переключен между проводной или Bluetooth при заряде, а зарядка также непосредственно через интерфейс USB.
·USB поддерживает полную не -образующуюся (может переключаться между левой и правой сдвигом+N), а Bluetooth поддерживает любой 6 -ключ без порыва.
·Все ключевые позиции поддерживают настраиваемую, функцию прошивки основаны на TMK, используйте[ydkb.io]Графические инструменты просты и легко понять.
·В то же время он также обеспечивает прошивку на основе QMK через/флаковую прошивку.Для получения подробной информации[via.ydkb.io][vial.ydkb.io]
·Используется стандартная литиевая батарея 3,7 В (по умолчанию без батареи), для гибрида батареи типа АА не поддерживаются (причину см. в *1).
·Поддержите автоматическую экономию энергии, быстро просыпайтесь.Оригинальный режим блокировки может помешать ключам в пакете клавиатуры быть включающимися, и его легче переносить.
·Большинство систем поддерживают мощный дисплей.Клавиатура также имеет напоминание с низкой мощностью.
·Основная плата управления имеет толщину 1,6 мм и имеет только один индикатор RGB, указывающий состояние соединения, низкий уровень заряда батареи и т. д.
·Интерфейс батареи — PH 2P вперед.
·Печатная плата осевой платы имеет толщину 1,6 мм.Ранее распроданный размер 1,0 мм больше не доступен.
*1.Эта версия основного элемента управления включает дополнительную поддержку RGB-подсветки и не является чрезвычайно энергосберегающей, что позволяет оптимизировать работу. Согласно фактическим измерениям, расчетный срок службы двух более качественных батареек типа АА составляет всего один месяц, что является энергоемким и неэкологичным.
Текущее преимущество этого плана в основном стабилен, и он использовался в 2017 году и постепенно улучшается.Тем не менее, он имеет только двойное двойное лишение Bluetooth /USB и не поддерживает активное переключение между несколькими устройствами Bluetooth (между двумя методами реализации), если несколько Bluetooths специально переключены, это не подходит.
Если вы используете прошивку YDKB, как показано ниже:
1.Выбор на клавиатуреHFKB
2.Если это не распределение по умолчанию, это может бытьВыберите распределениеВыбранные ряды поддержки
3.Не нужно выбирать каждый раз, вы можете использовать его в следующий разПрочитайте KeymapвнутреннийЗагрузите чтение файлаТаким образом, вы можете использовать настройки клавиш и настройки соответствия макета, хранящиеся в предыдущей прошивке.

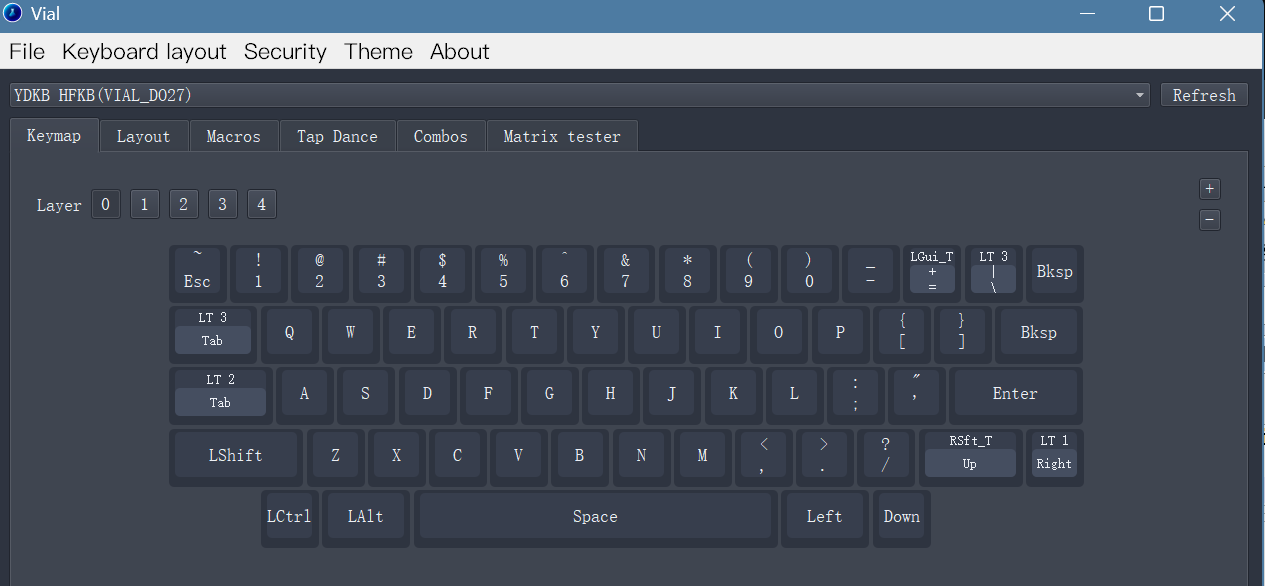

Если вам нужно использовать прошивку VIA или флакона, доступ[vial.ydkb.io], ознакомьтесь с инструкцией по использованию. Чтобы использовать VIA, вам необходимо импортировать файл JSON. Файл JSON, который необходимо загрузить для этой клавиатуры:[Eevee#HFKB]этого предмета.Инструкция есть по ссылке выше.Чтобы использовать дополнительные столбцы распределения, вам необходимо выбрать их в LAYOUTS.
Использование флакона может быть идентифицировано непосредственно (конечно, предпосылка заключается в том, что прошивка, поддерживающая флакон, была промазана).
Выносливость и зарядка
Для фактического ежедневного использования обратной связи для программистов (тип сверхурочных) 1500 мАч может иметь около одного месяца.Этот пост указывает, что установка представляет собой батарею 2500 мАч, которая длиннее.Но как только на включении срок службы батареи полностью зажигает свет.Освещение света, и его энергопотребление в несколько раз больше, чем Bluetooth.
Когда вы вставите кабель, вы начнете заряжать и автоматически прекратите зарядку после полной зарядки.Рекомендуется использовать только USB -зарядное устройство Computer USB или 5 В.
Индикатор Light Описание

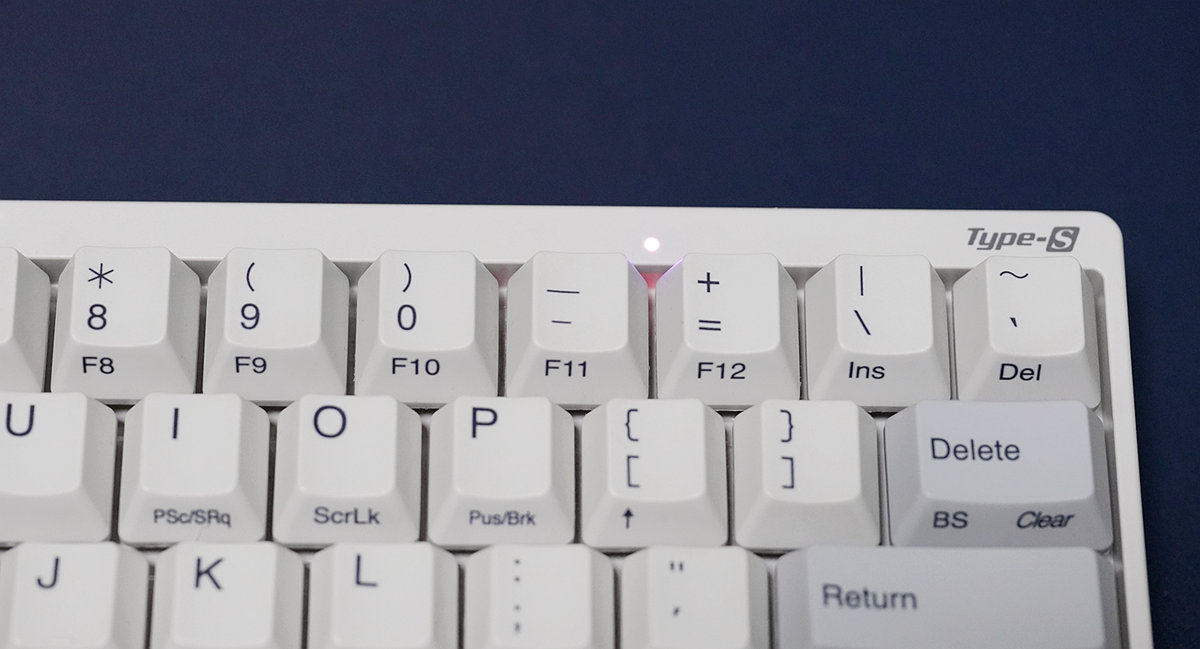

Индикатор RGB используется на основном управлении, что соответствует исходному расположению оболочки, что более заметно.Кроме того, зарезервирован интерфейс с зоной внешнего света.
| Светодиодный цвет и состояние | инструкции |
|---|---|
| Три цвета красного, синего и зеленого мерцания | Режим кисти (если нет работы в течение примерно 30 секунд, автоматически выходить) |
| Синие вспыхивания | Статус соединения Bluetooth: не подключенное |
| Зеленый мигает | Статус соединения Bluetooth: подключен |
| Красные мигают | Батарея низкое потребление |
| Другие инструкции | Вы можете установить состояние индикатора в LEDMAP |
PCB простое введение
Есть несколько наборов разных вариантов. Эта ссылка продается для классического/гибрида.

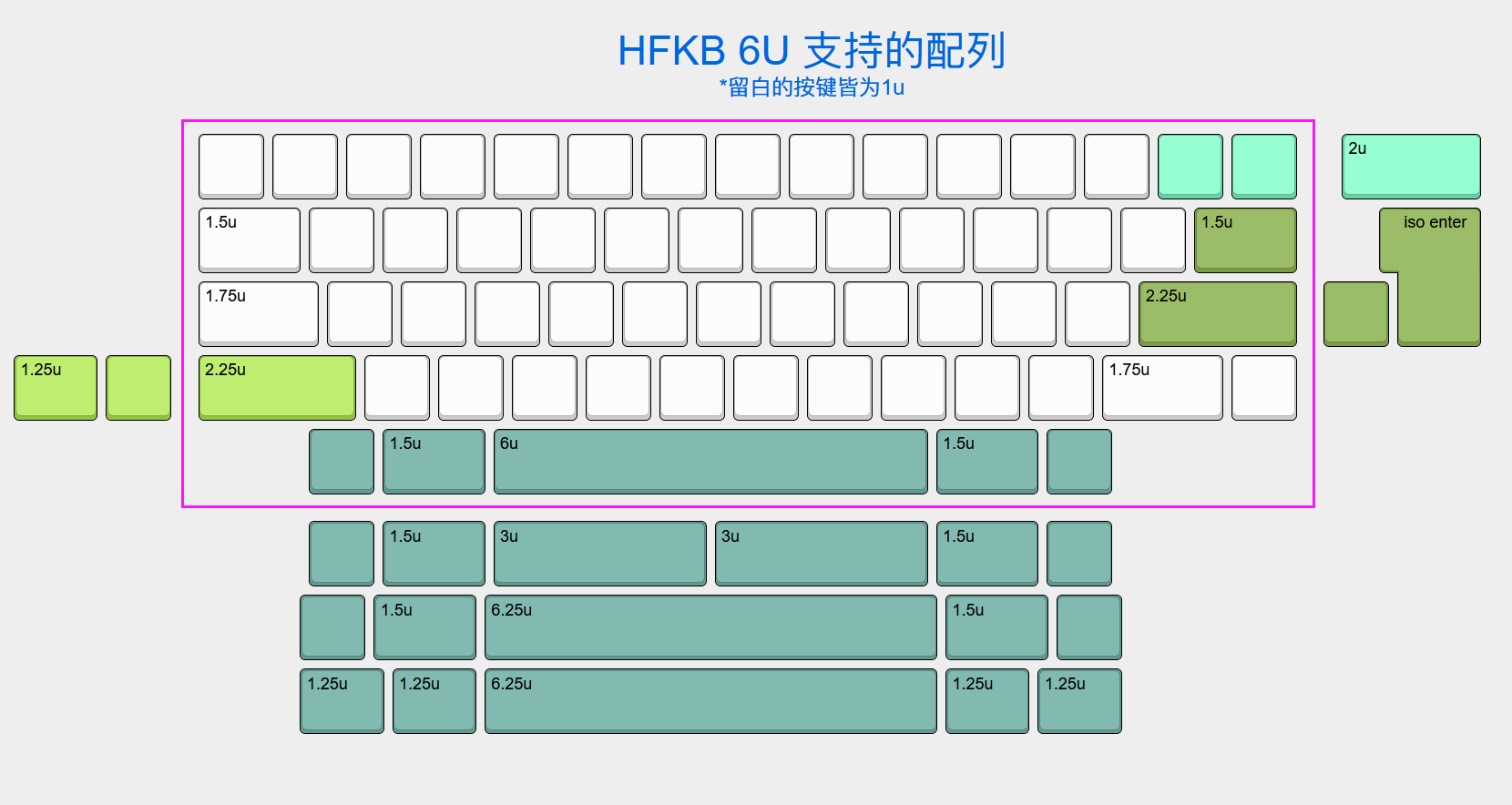

Есть два основных макета.Следовательно, также подготовлены два набора макетов. Распределение оболочки по умолчанию в оболочке по умолчанию HHKB поддерживается. Оригинальная оболочка поддерживает только этот столбец.
Другие совместимые столбцы требуют оболочки DIY, а затем создают другую доску позиционирования для поддержки.Дополнительные фиксированные отверстия, добавленные на печатной плате, позже представили инструкции позже.

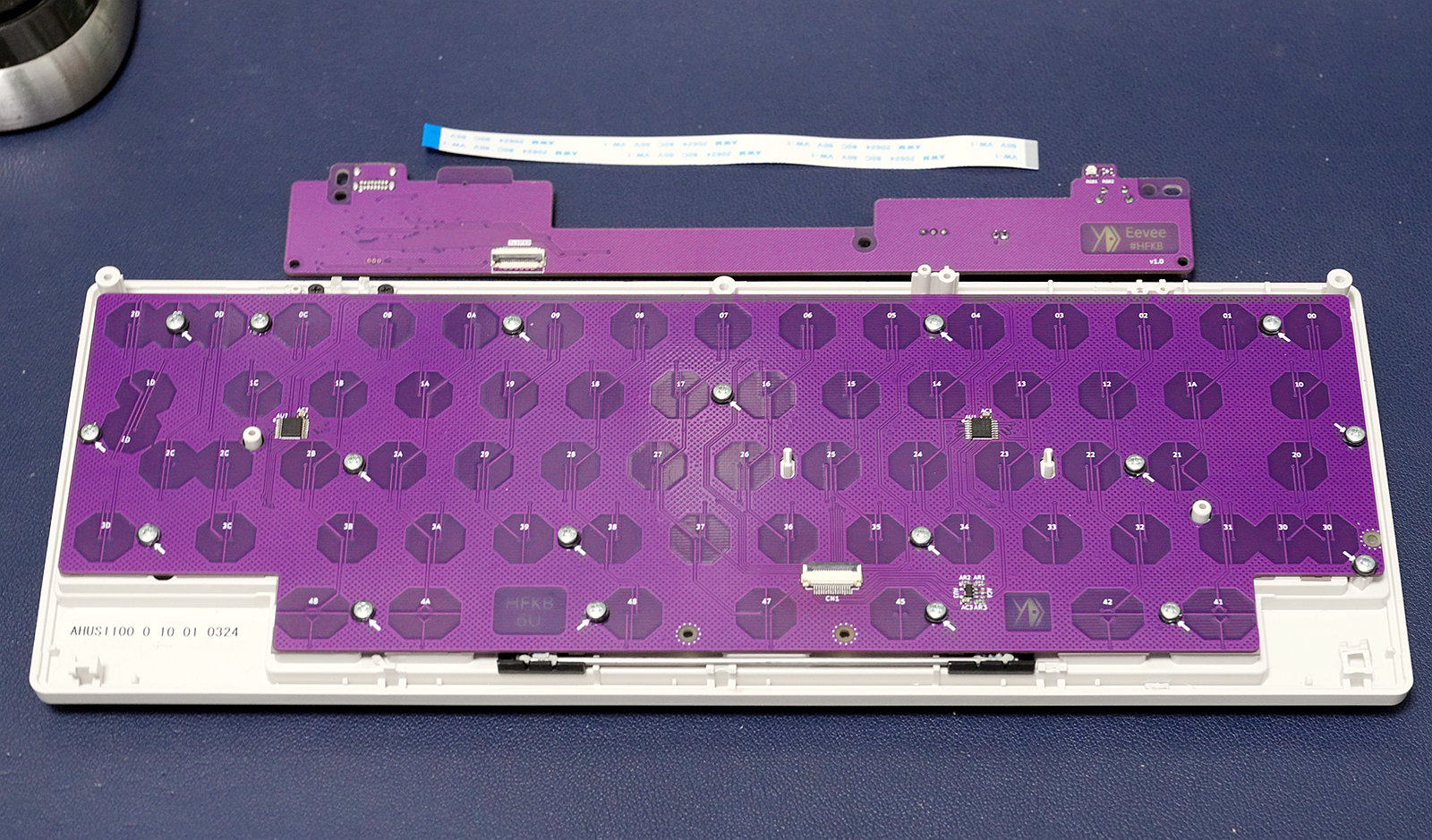

Основной дизайн разделения управления можно использовать для обновления основного управления в будущем.Плата вала состоит из как показано на рисунке ниже, где отверстия, указывающие в стрелке, используются для исходной оболочки, а отверстия с пунктирными линиями добавляются в индивидуальный DIY.
Например, если плата позиционирования предназначена для использования сателлитного вала стальной пластины, то в пространстве HHKB 6U нельзя использовать оригинальное центральное отверстие, поэтому ниже добавляются два отверстия.

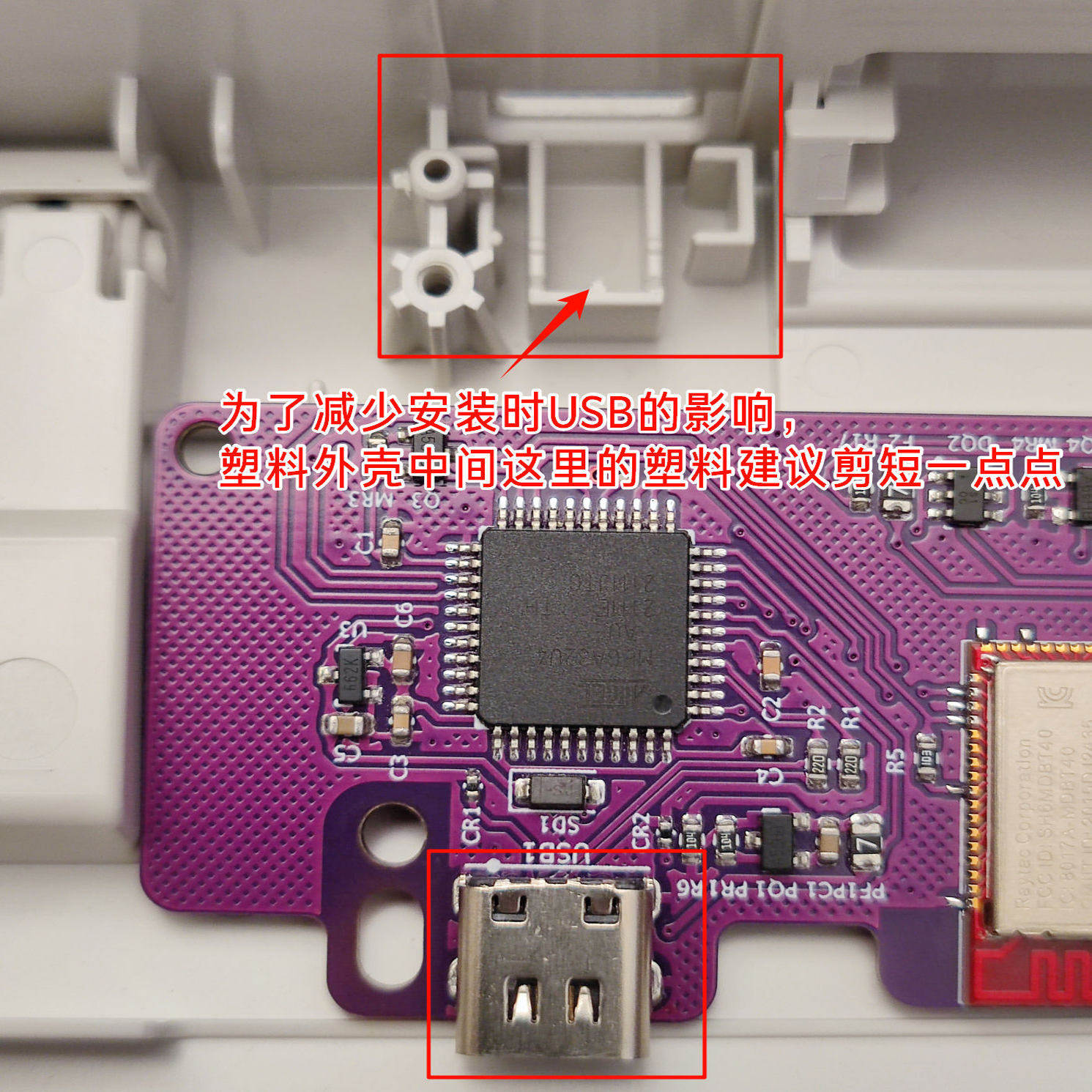

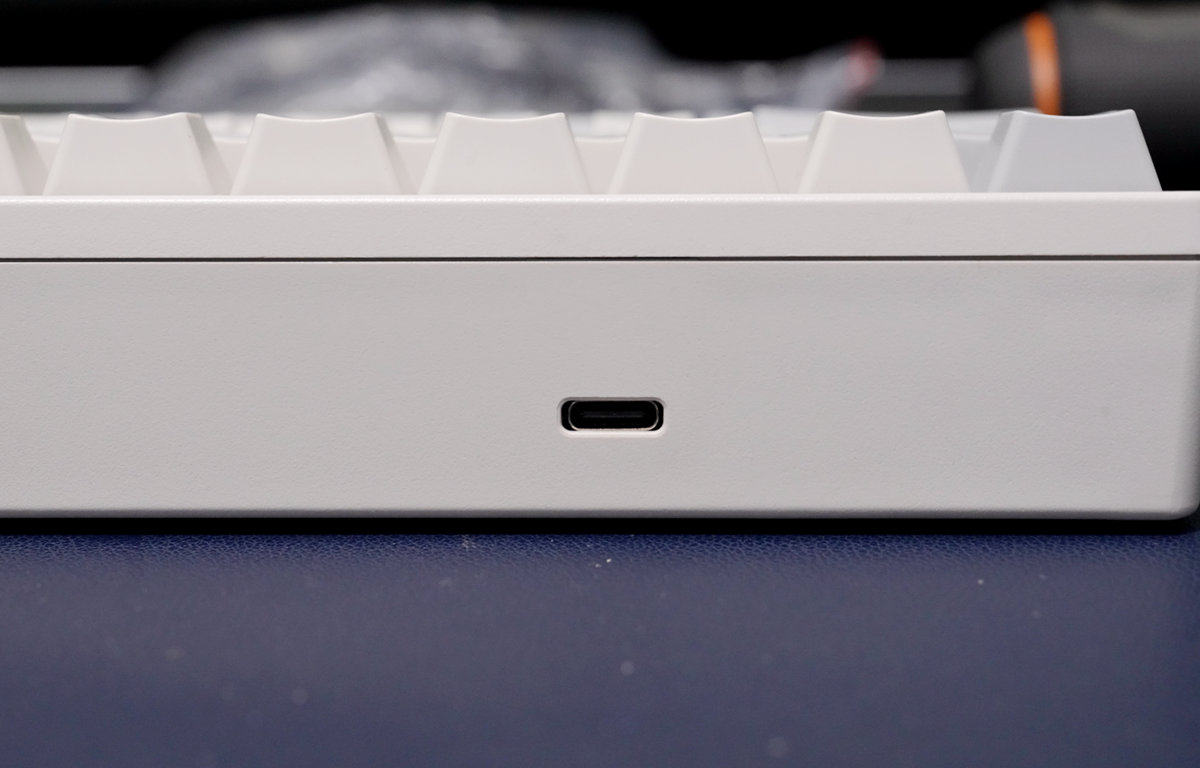

Classic и Hybrid имеют в корпусах отверстия Type-C, а интерфейс USB после установки выглядит так, как показано на рисунке..
Простые инструкции по установке
Коэффициент установки трудно заменить основной управляющий или собранный механический набор клавиатуры.
В наборе вещей при доставке, в том числе:
| имя | количество |
|---|---|
| Основная управляющая доска | 1 |
| Статическая электрическая клавиатура | 1 |
| 15 см линии строки | 2 (один из них запасен) |
| M2 Нейлоновая площадка, толщина 1 мм | Около 20 штук (нужно использовать только осевую пластину 1,0 мм, 1,6 мм больше не входит в комплект) |

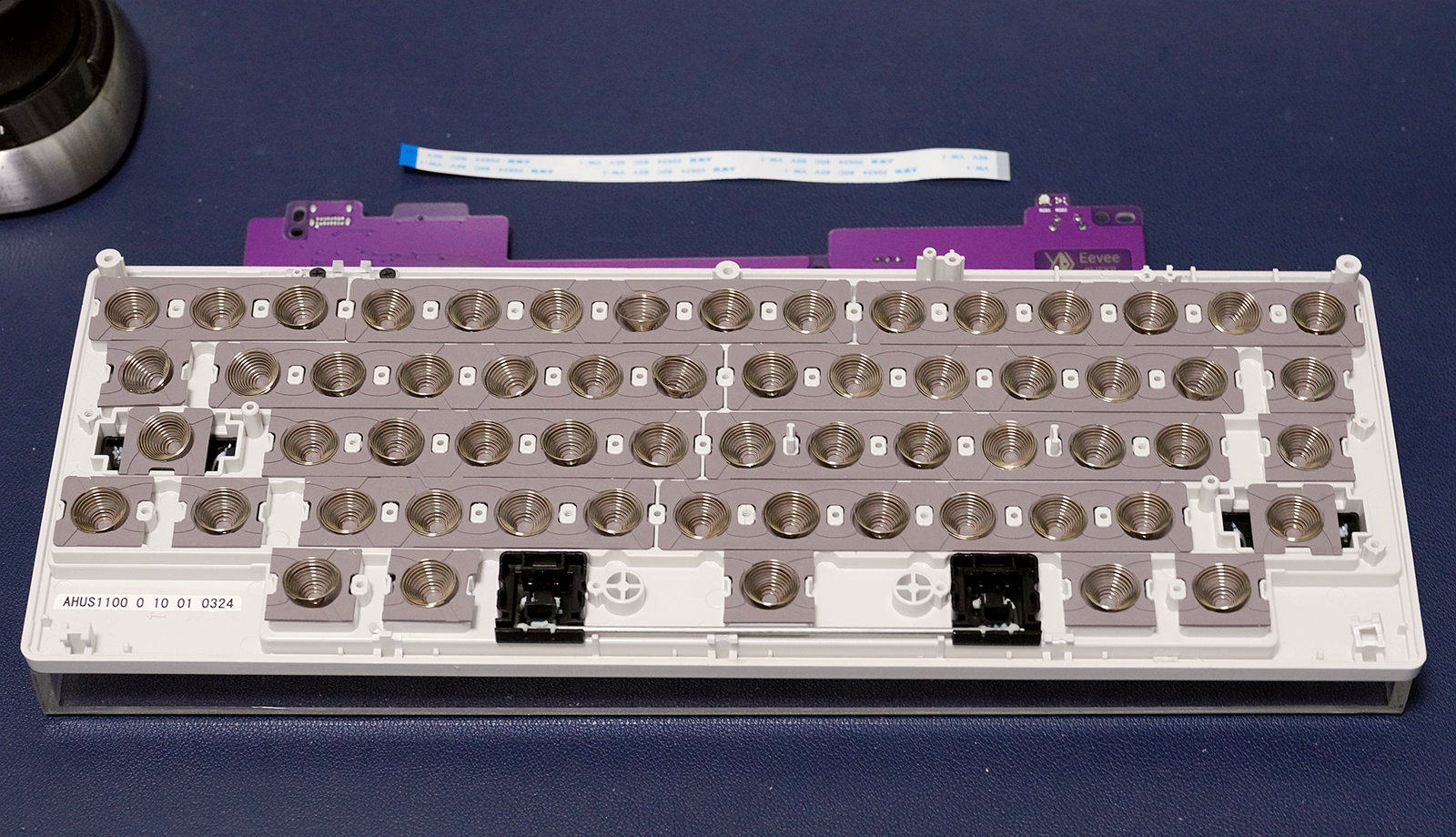

Разберите исходную печатную плату, некоторые из оригинальных резиновых чаш будут прилипать к печатной плате, тщательно снять ее и обращать особое внимание на пружину, чтобы не потерять ее.Затем положите клейкую чашу обратно на оболочку и убедитесь, что у каждого из них есть пружина, и она также надета.Возьмите вещи под клавиатурой (я использую здесь акриловый пылевой покров).
Установите печатную плату клавиатуры и начните затягивать винты.
Если вы используете толщину 1 мм (что позволяет сэкономить примерно яйцо по весу по сравнению с исходной толстой печатной платой), вам необходимо добавить прокладку толщиной 1 мм к каждому винту, чтобы предотвратить слишком сильное затягивание винтов и выдувание отверстий в пластиковом корпусе.
Если вы используете пластину вала толщиной 1,6 мм, проставки не требуются, и проставки больше не будут включаться в последующие поставки.
Кроме того, затягивая винт, не затягивайте его до упора. Остановитесь, когда сопротивление станет относительно высоким. Винтовая оболочка этого пластикового корпуса относительно хрупкая.Оригинальный корпус достаточно вкрутить в отверстия, указанные стрелками.
Изначально у Hybrid была маленькая кнопка в правом верхнем углу, а у Classic ее не было.Чтобы оно не потерялось, слегка заклейте его скотчем.Эта кнопка сохранена на главном органе управления HFKB только для предотвращения выпадения гибридной кнопки. Она не имеет никакой функции и ее можно нажать для распаковки (если основная плата управления слишком сильно нажимает кнопку, немного ослабьте винт в правом верхнем углу).
Точно так же, если линия батареи длинная, вы также можете опубликовать ее здесь.

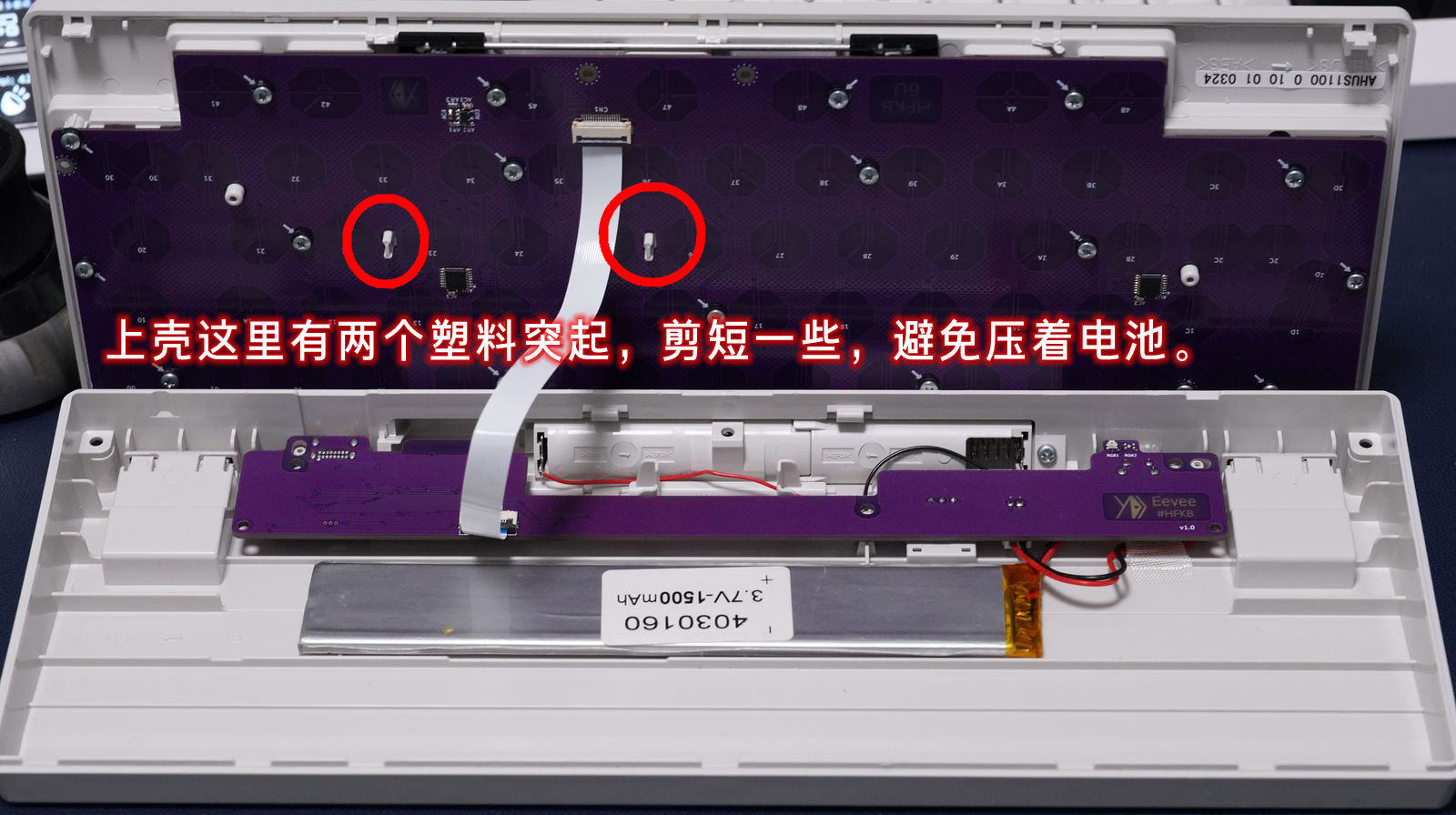

Если это гибрид, просто оставьте оригинальный кабель аккумулятора напрямую.После некоторого тестирования поддержка батарей типа АА была отменена, поскольку после фактического использования этого решения расчетный срок службы двух более качественных батарей типа АА составляет всего один месяц, что является энергоемким и неэкологичным.

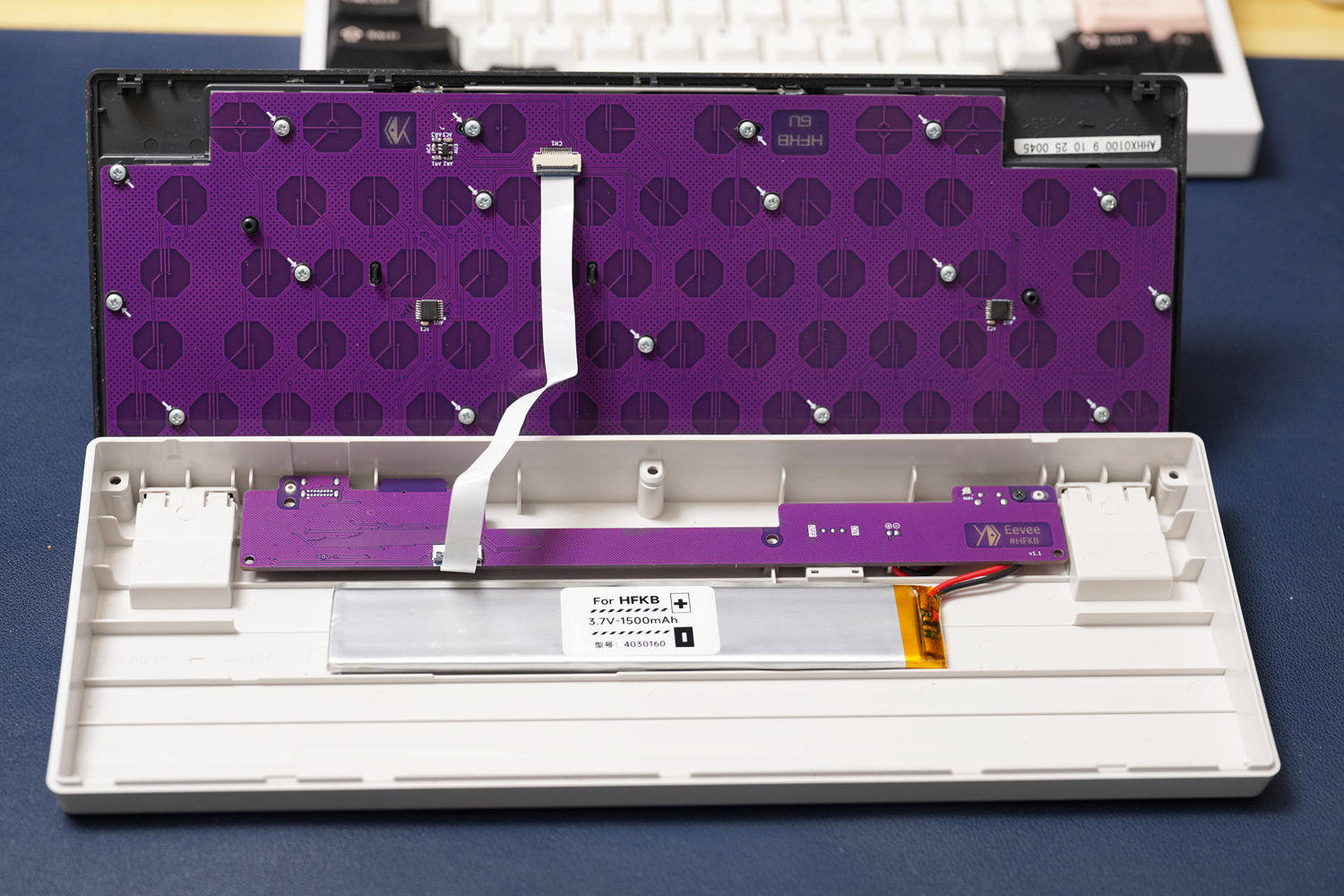

Батарея 4030160, использованная на рисунке ниже, имеет номинальную емкость 1500 мАч, но фактическая емкость больше. Обычно его можно использовать около месяца на одном заряде.Просто заряжайте в соответствии с сообщением о низком заряде батареи.Если вы хотите выбрать другие батареи, обратите внимание, что толщина составляет около 4 мм, ширина — 30 мм, а длина — до 200 мм.(Главное, чтобы на верхнем корпусе были два высоких выступа, которые ограничивают толщину батареи. Если вы хотите их обрезать или укоротить, можно использовать батарею на 5–6 мм толще).

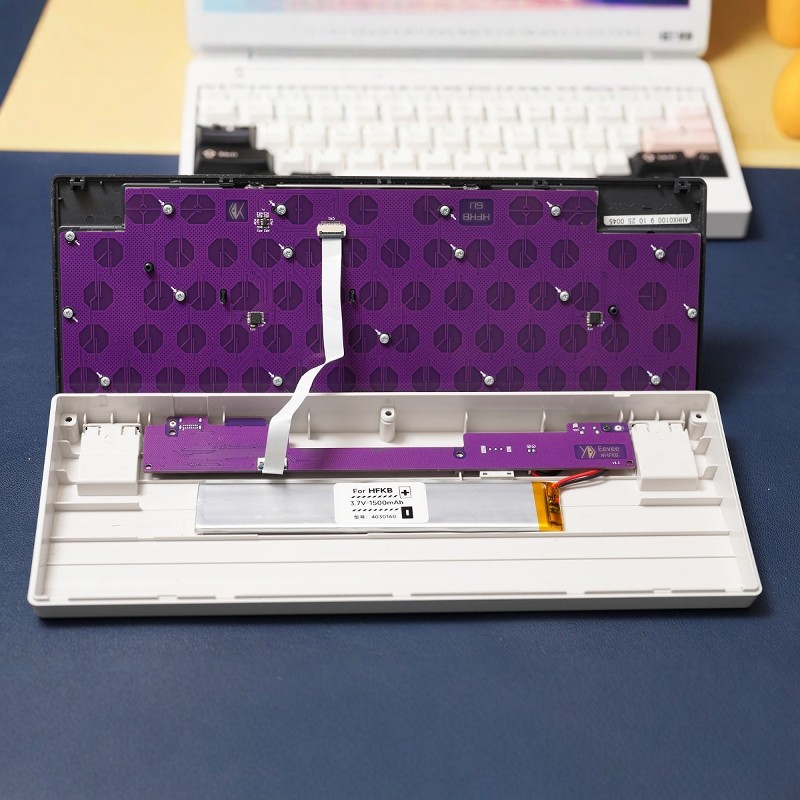

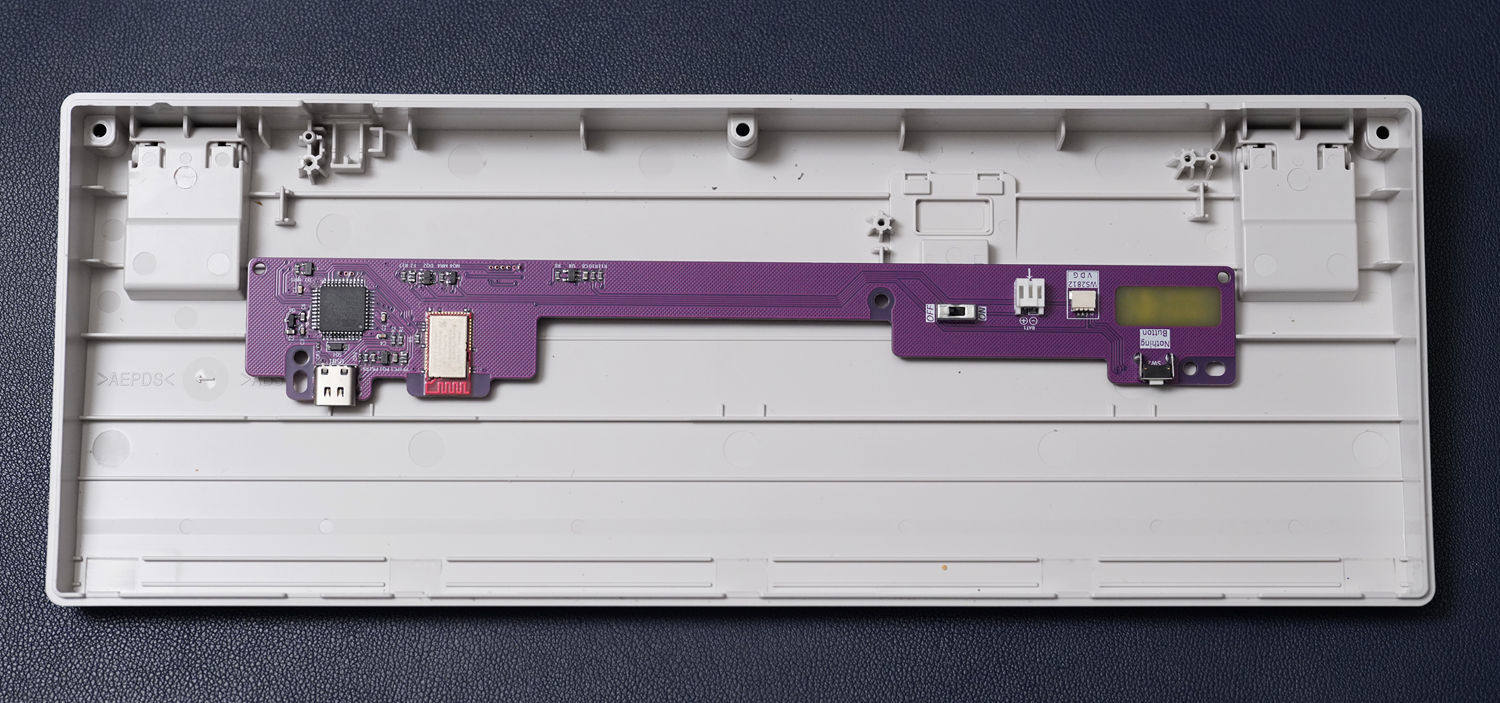

Установите главную плату управления в корпус и подключите кабель.Этот кабель представляет собой откидную защелку. Его легче открыть ногтем. Его можно открыть максимум на 90 градусов. Не открывайте его слишком сильно, иначе это приведет к повреждению интерфейса.После открытия синяя часть кабеля окажется вверху, а металлическая точка контакта — внизу. Подключите его, а затем закройте откидную крышку.
Нормальный срок службы этого переворачивания очень длинный, по крайней мере, я бросил долгое время и не повредил его.Однако, если контакты перед линией могут быть повреждены несколько раз, это обеспечит дополнительные запасные.Если вы играете плохо, вы можете купить и купить несколько тысяч кошельков, которые легко получить и заменить.
После покрытия оболочки эту линию можно немного сложить в небольшом изменении. Постарайтесь не складываться при 180 градусах. Сложите ее под определенным углом и нажмите.
С учетом аккумулятора вес после установки около 480 г.

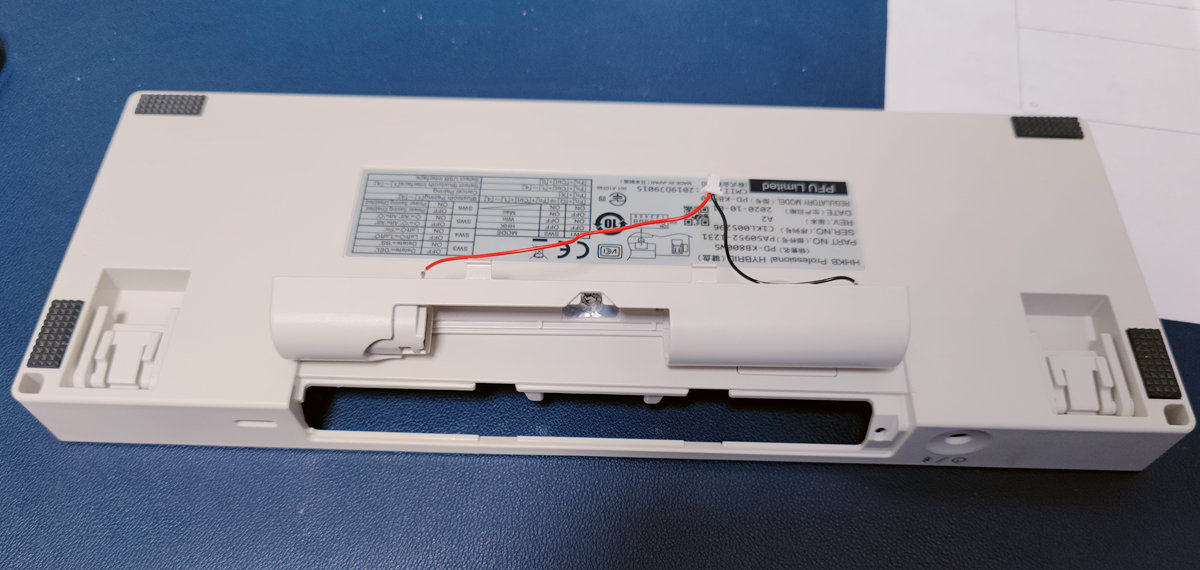

В процессе модификации я обнаружил, что аккумуляторный отсек в задней части гибрида можно снять, поэтому я, возможно, найду способ внести модификацию, которая уберет выступ сзади в будущем.
!>После -сейс Служба сведения об этом продукте v0.3
1.Покупатель получает товар для тестирования печатной платы. Проблемы с качеством возникают в течение 15 дней, и нет никакого физического ущерба. Он поддерживает доходность и обмены. Перевозчик несет продавец (внутренний груз).
2.Нормальная гарантия на один год.Покупатели обладают определенной способностью делать это, помочь найти причину и помочь решить ее, чтобы вы могли отправлять ее туда -сюда.Если это необходимо отправить его обратно, сама печатная плата имеет проблемы с аппаратным обеспечением и не имеет физического ущерба. Покупатель и грузовой перевод продавца будут оплачиваться за каждую поездку (внутренний фрахт); другие проблемы, покупатели имеют круглое грузовые перевозки.
3.Программное обеспечение и аппаратное обеспечение может быть непосредственно поддерживаться владельцем, поэтому, если это не физические недостатки и инвалидность, его можно отремонтировать.Вы также можете связаться с вашей собственной оплатой за обслуживание (как правило, небольшие вопросы должны оплатить почтовые расходы).
Добавить порядок и метод двойной ленты батареи
