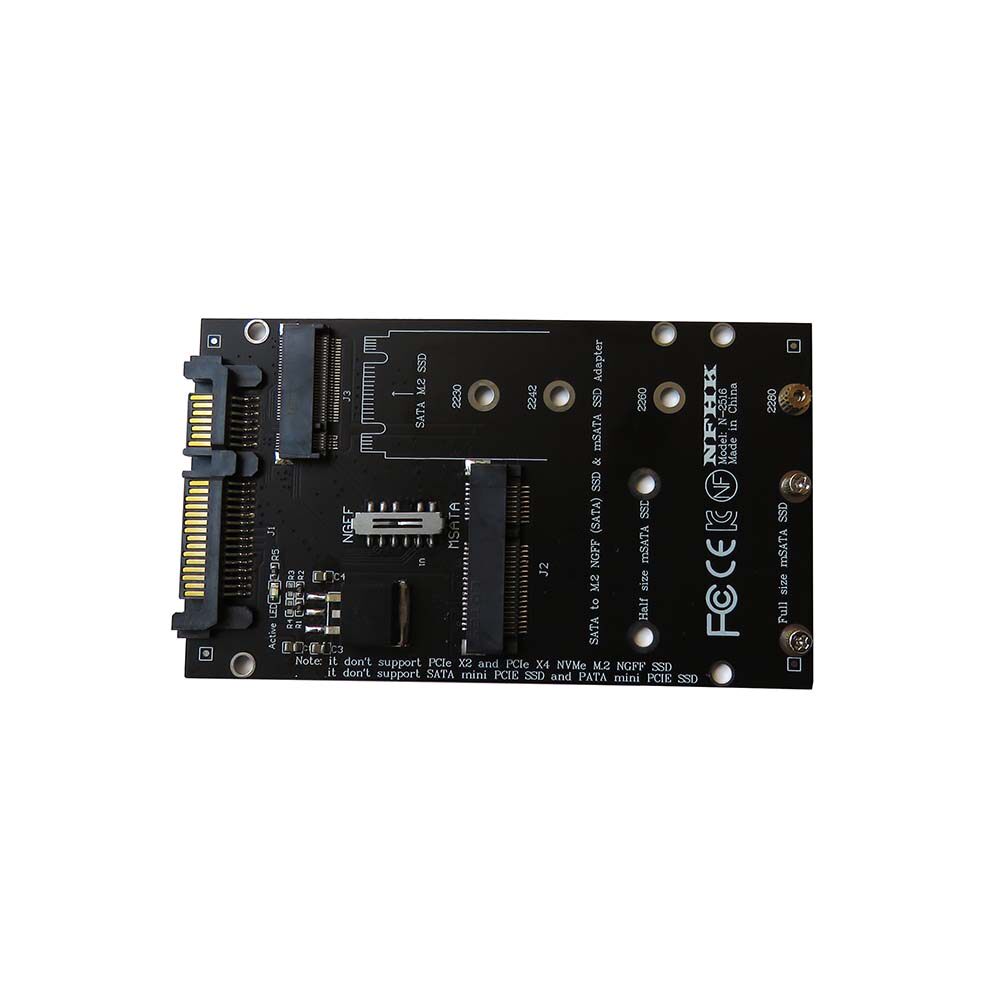

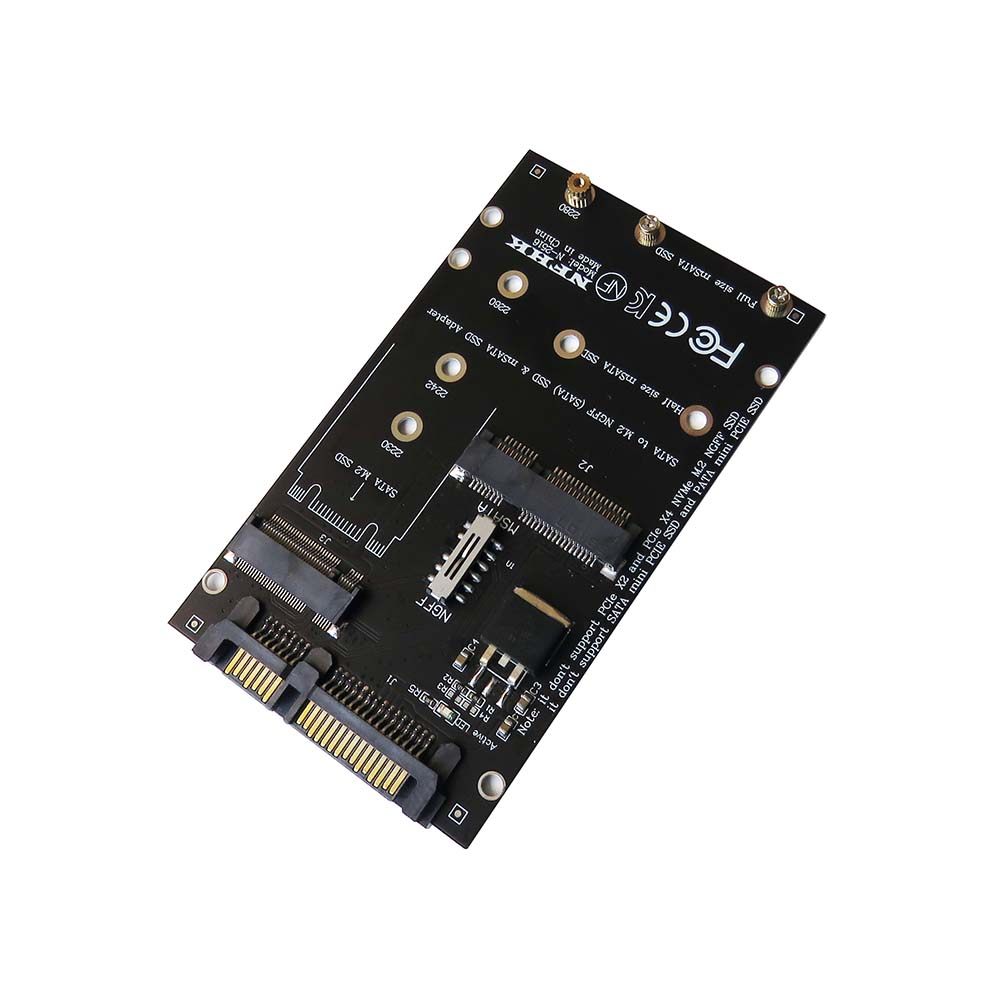

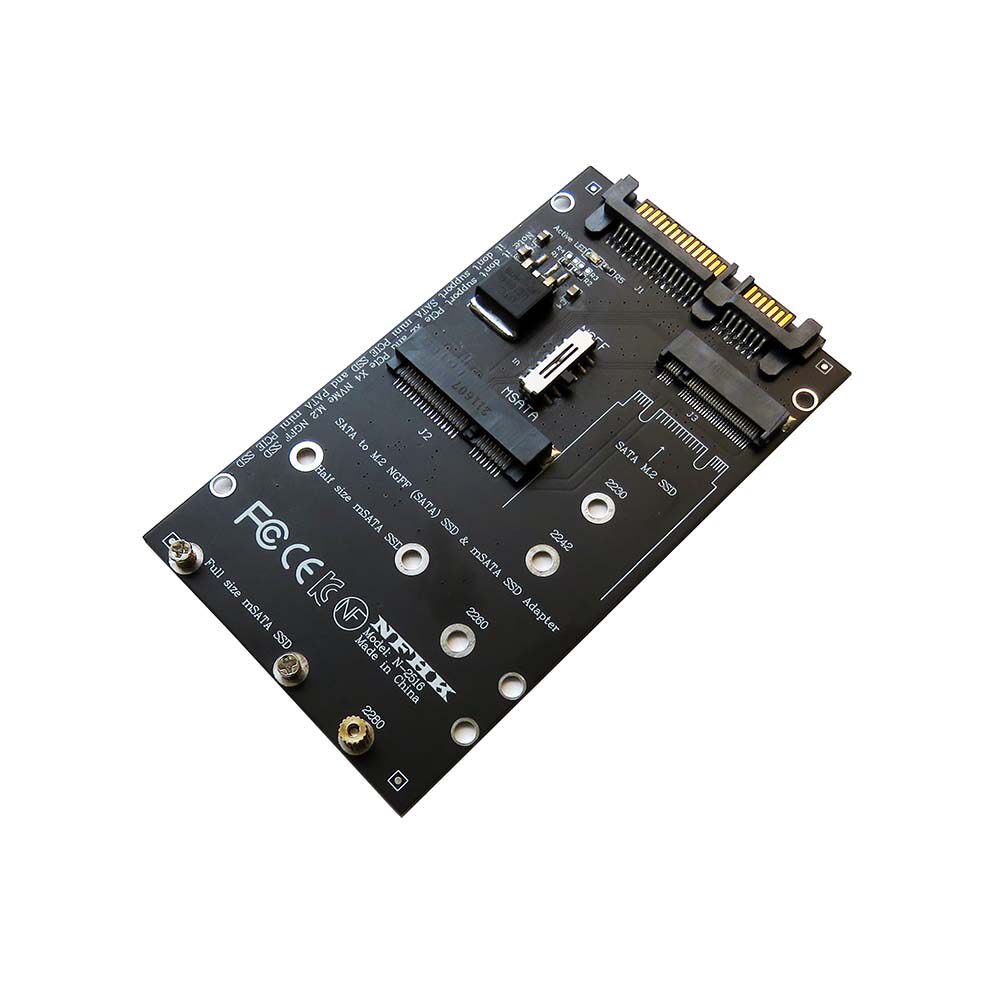

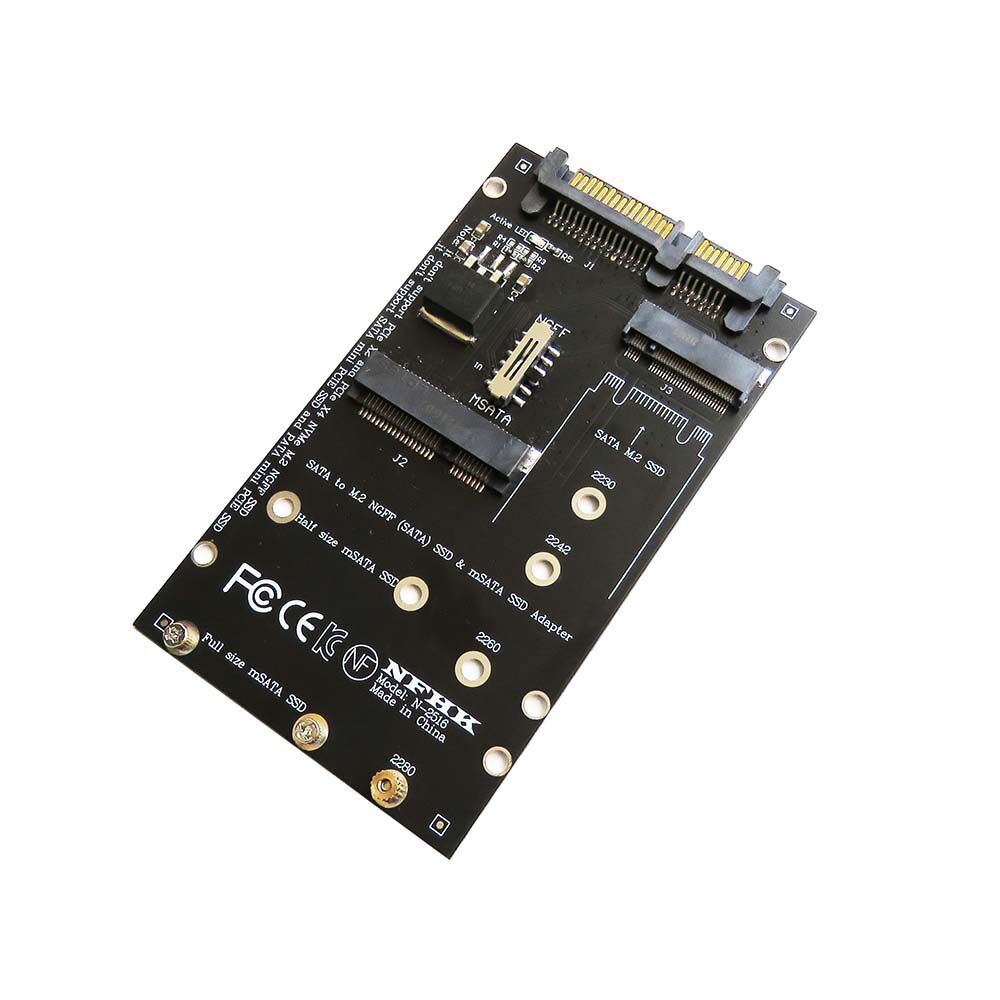

M.2 NGFF MSATA SSD до 2,5 "SATA3 до M.2 NGFF MSATA CARD CARD SSD
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Черный, Синий, Красный |
Эта переносная карта поддерживает протокол MSATA и SATA M.2 NGFF SSD, но ее нельзя использовать в одно и то же время обоих жестких дисков!Наберите переключатель на NGFF, чтобы изучить SSD M.2 NGFF, и наберите переключатель на MSATA на SSD MSATA,Обязательно отметите, что если это жесткий диск интерфейса интерфейса Mini PCIe (то есть ваш жесткий диск не MSATA) с другими определениями сигналов, он запустит короткий замыкание в источнике питания и серьезно сжигает устройство.Конверсионная карта только преобразует форму интерфейса и не меняет каких -либо производительности.Тестирование, потому что совместимость и другие проблемы не гарантируют, что вы можете использовать его обычно. Страхование при съемке!Независимо от причины, возврат только возвращается или возвращается, и продавец должен нести стоимость доставки продавца!Если вы согласны, пожалуйста, сфотографируйте.Спасибо!
Примечание:
1: Этот продукт поддерживает твердотельный жесткий диск, определяемый интерфейсом MSATA в мини-PCI-E. MSATA не равна 1,8-дюймовой микро-сата. В то же время вы не можете использовать жесткий диск одновременно. Если. Если. Если. Если. Если. Если. Если. Если. Если. Если. Если. Если. Если. Если. Если. Если. Вы вставляете два жестких диска одновременно, вы можете прочитать только один из жестких дисков
2: твердый диск раздела Mini PCI-E имеет три типа. и некоторый планшет, он также называется интерфейсом определения ASUS;Существует также специальный интерфейс, который называется Raid Msata, Acer Notebook.Этот продукт поддерживает только Mini PCIE SSD, определяемый определением MSATA различать.Обязательно обратите внимание, что если ваш жесткий диск не является MSATA, это еще одно определение сигнала Mini PCIe Hard Disk, вставляемое в эту передачу карту, которое вызовет короткий заглупление источника питания и сожжет устройство!
3: M.2 SSD имеет три протокола: SATA Protocol, NVME PCIE X2 и NVME PCIE X4. выдающийся.
4: С разницей в доставке товаров, цвет оболочки и стиль платы платы PCB могут быть изменены, но она может убедиться, что функция не изменилась. Если магазин не уведомит магазин, все есть все При условии реальной вещи!
Передача картыПосле тестированияДоставка, вы должны верить, что магазин не будет преднамеренно лгать вам за эти маленькие деньги, а из -за особенности онлайн -покупок неизбежно, что это произойдет на большом расстоянии. Круглый фрахт для поддержки продуктов, так что Этот магазин согласился с тем, что, если вы получите проблему с продуктом, вы можете заменить те же модели одинаковых спецификаций, и каждый несет ответственность за один груз. Если вы попросите возврат, магазин будет возвращен только по любой причине. Пересечение.Если вы согласны, вы покажете милосердие, спасибо!
M.2 Метод фиксации жесткого диска NGFF:
M.2 NGFF SSD должен соответствовать одному из следующих изображений, показанных в любой ситуации.
Инструкции для жесткого жесткого диска Mini PCIE:
Интерфейс Mini PCIe относится к форме интерфейса продукта. Продукты с использованием этой формы интерфейса включают твердые жесткие диски, беспроводные сетевые карты и другие продукты. Этот продукт поддерживает только твердый жесткий диск штата мини -интерфейс интерфейса.Обязательно подтвердите, какие протоколы интерфейса у вас жесткий диск. Если на одном и том же внешнем виде есть несколько протоколов передачи, соглашение не может быть признано, если оно неправильно.Существует много контактов определения твердого жесткого диска на границе раздела MINI PCI-E. Обычно его называют MSATA. Это чаще встречается на машинах Lenovo и ThinPad. Это также можно назвать интерфейсом определения Intel. EPC и некоторые планшеты. Также называют ASUS, определенные интерфейсы; существует также определение PATA. Его сущность - это интерфейс IDE, который чаще встречается в Dell Mini 9 и раннем ASUS EPC. Другой - диск кеша. Суть - PCIe Интерфейс x1, вставленная в слот сетевой карты ноутбука, такую как ранняя информация и т. Д.; Существует также своего рода название Raid Mini Pcie, который обычно используется на S5 S7 Hongji. Различайте, Так что обязательно отличайте определение интерфейса вашего твердого жесткого диска!Обратите особое внимание на определение интерфейса жесткого диска не может только взглянуть на внешний вид и этикетки.
Объяснение M.2 NGFF SSD Solid State Drive:
M.2 NGFF, как мы обычно говорим, является формой границы интерфейса Hard Disk. Протокол протокола SATA SATA AHCI относится к протоколу передачи данных для обмена данными для жестких дисков и компьютеров. Особое внимание на протокол AHCI не равна Протокол SATA!2230 2242 2260 2280 22110 относится к физическому размеру жесткого диска. 22 относится к ширине жесткого диска 22 мм. Последнее 30 42 60 относится к длине жесткого диска, а устройство также составляет миллиметр.B -ключ, M -ключ и т. Д. Какие позиции ключей используются на жестком диске, который поддерживается границей жесткого диска материнской платы, поэтому твердый жесткий диск поверхности M.2 NGFF может быть разделен на A.B.C в соответствии с позицией ключа .... до M -ключа; в соответствии с размером его можно разделить на 2230, 2242, 2260, 2280, 22110 Спецификации; в соответствии с протоколом передачи данных, он может быть разделен на B+M Ключевой протокол передачи данных SATA, ключ B+M PCIE X2 Протокол передачи данных, B+M B+M PCIE x2 NVME Протокол передачи данных, M -ключ PCIE X4 Протокол передачи данных AHCI, M -ключ PCIE X4 NVME протокол передачи данных;
Причина, по которой жесткий диск не может быть признан:
1. Протокол SSD неверен. Этот продукт поддерживает только M.2 NGFF SSD протокола SATA и SSD M.2 NGFF, который не поддерживает протокол AHCI или NVME.Mini PCIE SSD, который поддерживает только SSD MSATA и не поддерживает другие протоколы.
2. Версия Bios Motherboard слишком низкая, потому что компьютерное оборудование постоянно обновлялось, а материнская плата также должна обновить версию BIOS, чтобы идентифицировать новый жесткий диск.
3. Пожалуйста, введите систему (рекомендуемая операционная система Win8 или более высокая версия). Она может использоваться обычно после того, как диспетчер дисков отформатирован в диспетчера дисков (PE не рекомендуется, многие версии системы PE отсутствуют, и жесткий диск не может быть распознан )
4. Если жесткий диск может быть идентифицирован в системе, но операционная система установки не запускается, это не проблема передачи карты, это техническая проблема, и этот магазин не может помочь.
5. Некоторый слот материнской платы M.2 имеет жесткий диск, если есть жесткий диск, который будет занимать интерфейс жесткого диска SATA (причина совместного использования каналов, как правило, занята SATA1 и SATA3, а некоторые материнские платы заняты Полем
6. Направление выбора жесткого диска переключателя не согласуется с твердым диском, который вы используете.
7. Вставьте два жестких диска одновременно, что приводит к недостаточным источникам питания или горящей мощности.
