Блок питания с зарядкой, планшетный ноутбук, 100W, схема
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

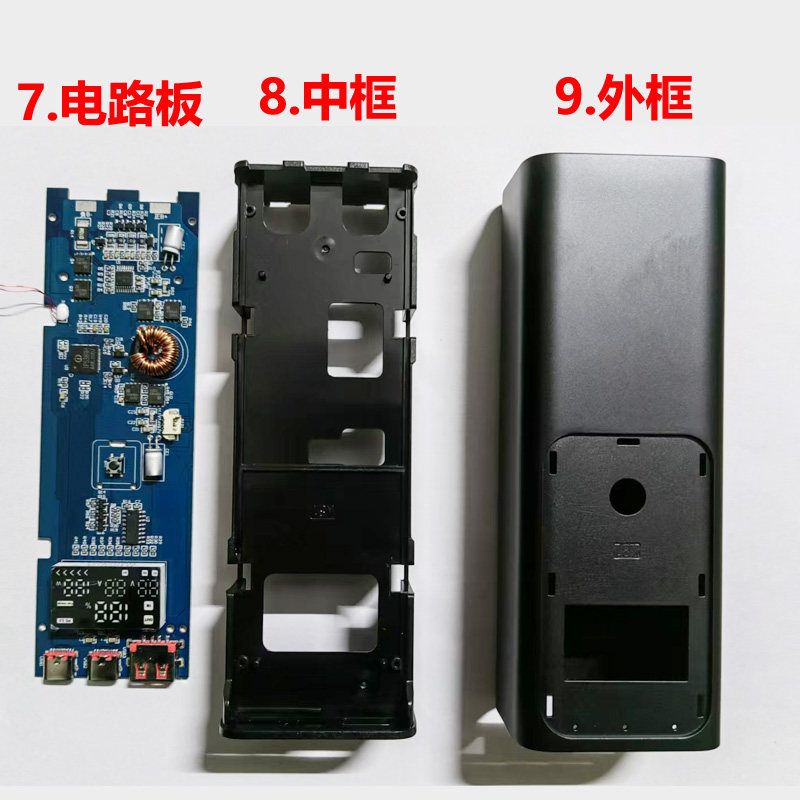

- К81 серый (корпус + плата + аккумулятор)
- К81 черный (корпус + плата)
- К81 серый (корпус + плата)
| Цвет: | К81 серый (корпус + плата), К81 черный (корпус + плата), К81 серый (корпус + плата + аккумулятор) |
Обратите внимание на это перед покупкой:
Изделие представляет собой мобильный блок питания + PCBA (в комплект не входят батареи, батареи необходимо приобретать самостоятельно)
Если вы хотите отметить параметры или добавить ЛОГОТИП, отправьте файл в формате AI, CDR или CAD.
Товары с параметрами или логотипом не подлежат возврату и обмену, если у них нет проблем с качеством!
Рекомендуется использовать импортные марки или Yiwei Lithium Energy 21700 с коэффициентом увеличения 3C или выше (недостаточное увеличение приведет к взрыву батареи, а высокая выходная и входная мощность приведет к серьезному нагреву).Некоторые отечественные аккумуляторные элементы имеют диаметр 21,5, поэтому боюсь, что их невозможно установить.
Тип батареи: литиевая батарея 21700, 3C-3,7 В, четыре струны, B-=0 В, B1 = 3,7 В, B2 = 7,4 В, B3 = 11,1 В, B4 = 14,8, B5 = 18,5 В, B + = 22,2 В. Припаиваем батарейки последовательно.
Этот продукт включает в себя: Shell + Circuit Board (без самооценки батарей, инструментов, вспомогательных материалов и т. Д.).Людям с электрическим фундаментом для его покупки. Если вы не можете понять рисунки, не рекомендуется их покупать.
Рекомендуется использовать импортные марки или 21700 от Yiwei Lithium Energy. Некоторые отечественные аккумуляторы имеют диаметр 21,5, поэтому боюсь, они не подойдут. Степень увеличения выше 3C.Если коэффициент увеличения слишком мал, аккумулятор легко нагреется или даже взорвется при зарядке, поэтому будьте осторожны.
Ваш мобильный телефон, кабель для передачи данных и блок питания должны поддерживать протокол PD/QC, чтобы активировать функцию быстрой зарядки PD/QC.
Тип батареи: литиевая батарея 21700, 3C-3,7 В, 6 струн, B-=0 В, B1=3,7 В, B2=7,4 В, B3=11,1 В, B4=14,8, B5=18,5 В, B+=22,2 В? Привариваем аккумуляторы по порядку
Линии, неверные по порядку, могут повредить защитную доску
иллюстрировать:
1: Сварные цепи требуют фонда электрика, и не рекомендуется, чтобы игроки, которые никогда не подвергались воздействию электронных схем.
Производство, следуйте изображениям и инструкциям на соответствующей странице сведений.Аккумулятор не может быть подключен в обратном направлении.
Это сгорит!
2: При использовании тройной литиевой батареи требуемое напряжение составляет 3,7 В*4 цепочки, а корпус оснащен 4 ячейками спецификации 21700.
Сердечник (не 18650), после сварки его необходимо зарядить и активировать в зарядном порту.
4》Купите зарядное устройство PD и кабель для передачи данных PD, чтобы узнать, какую мощность поддерживают зарядное устройство PD и кабель для передачи данных. Оба незаменимы. Другие зарядные устройства, такие как Huawei и OPPO, можно заряжать только нормально или даже нет. 6. Если с линией нет проблем, используйте зарядный кабель PD и зарядное устройство PD для активации. Домашние зарядные устройства для мобильных телефонов не поддерживаются.
Небольшое количество людей поддерживает протокол PD, и это может быть возможно.
Общая мощность YM1058 составляет 100 Вт, вход поддерживает максимальную мощность PD 60 Вт, выход поддерживает максимальную мощность PD 100 Вт, а общая выходная мощность составляет 100 Вт (включая USB). Условия ввода: для поддержки протокола PD необходима линия передачи данных PD зарядного устройства. Тот, у которого наименьшая мощность, определяет входную и выходную мощность.Для условий вывода мобильный телефон должен поддерживать протокол PD, в противном случае он не может быть запущен, а линия передачи данных также должна поддерживать [Протокол D]. Выходная мощность определяется по мощности с наименьшей мощностью.
