Шаговый двигатель машины для изготовления пакетов Драйвер HP BD-B3C Драйвер Wuxi Hailida BD3SFD
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Наш магазин торжественно обещает

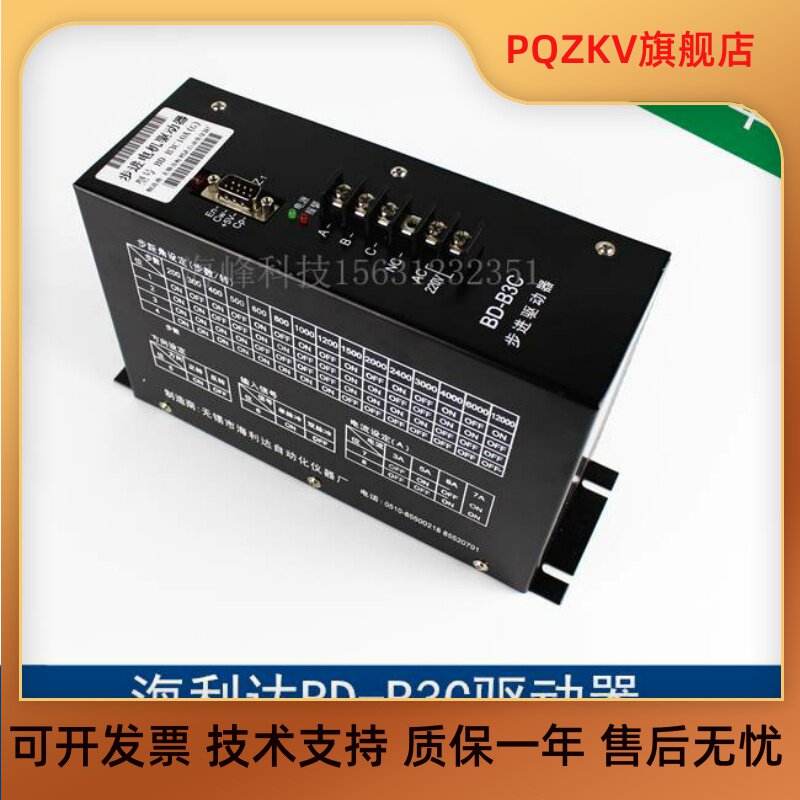

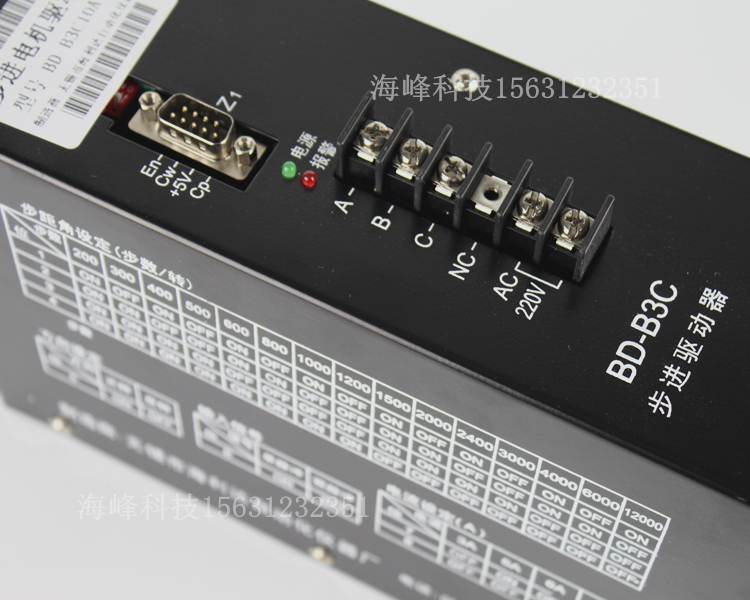

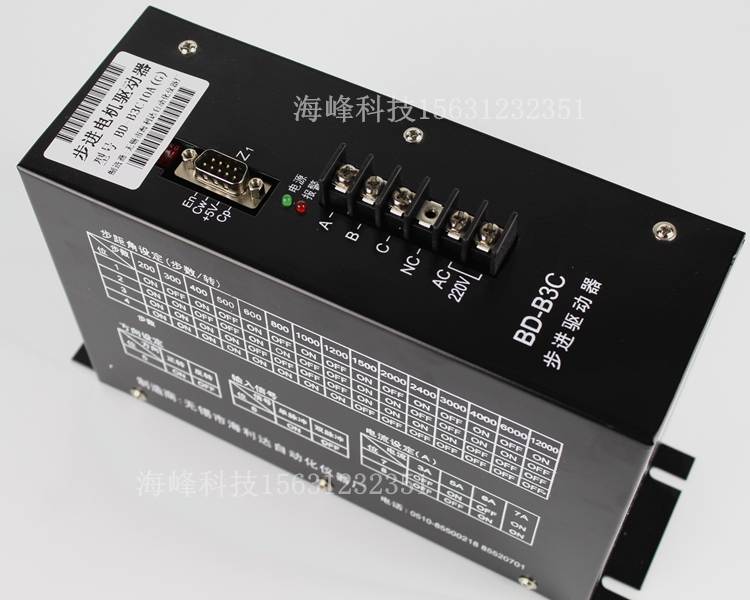

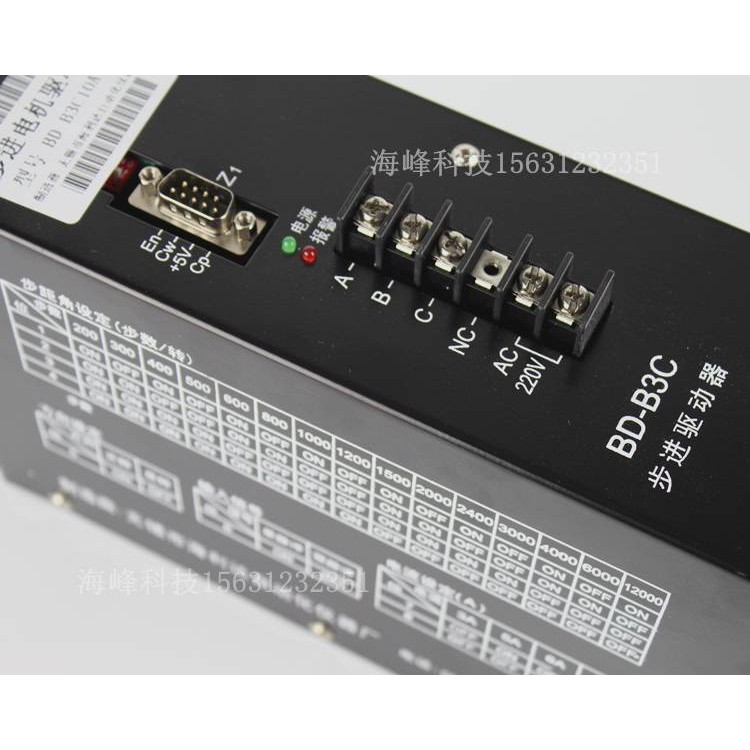

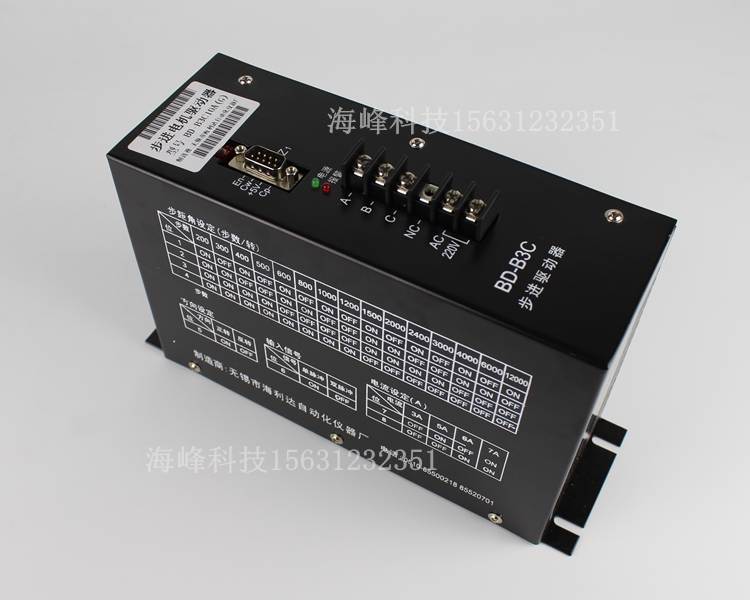

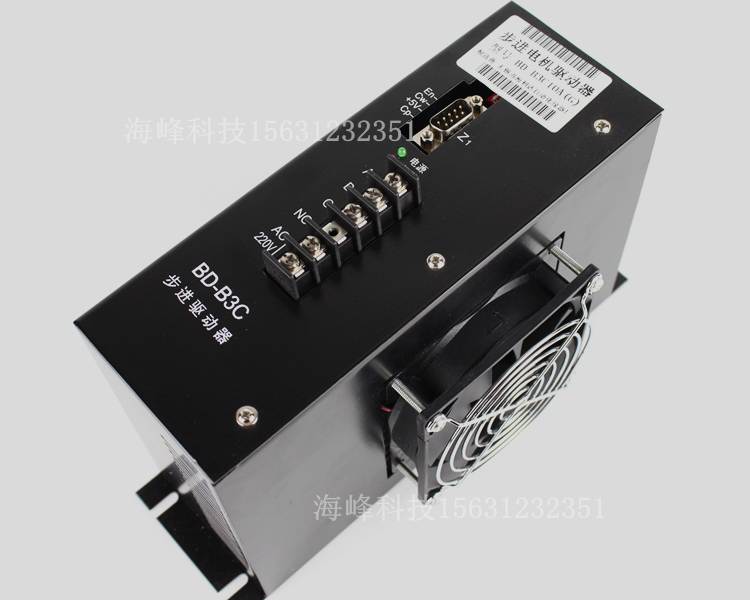

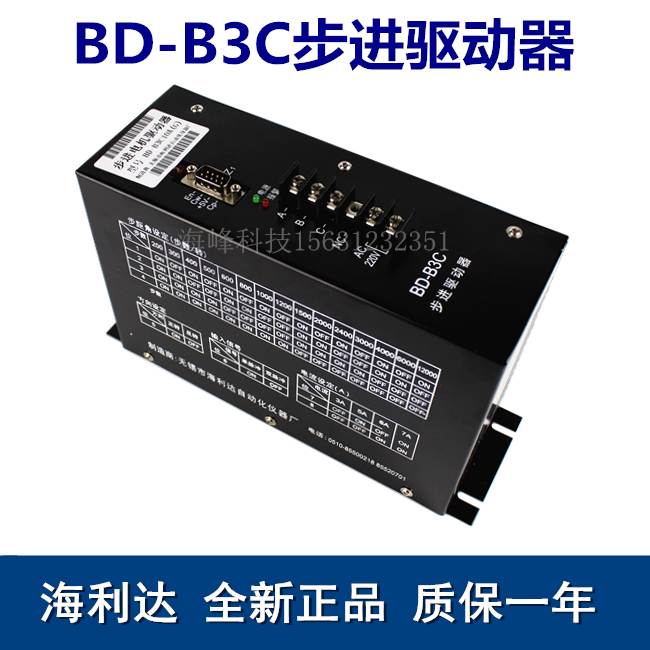

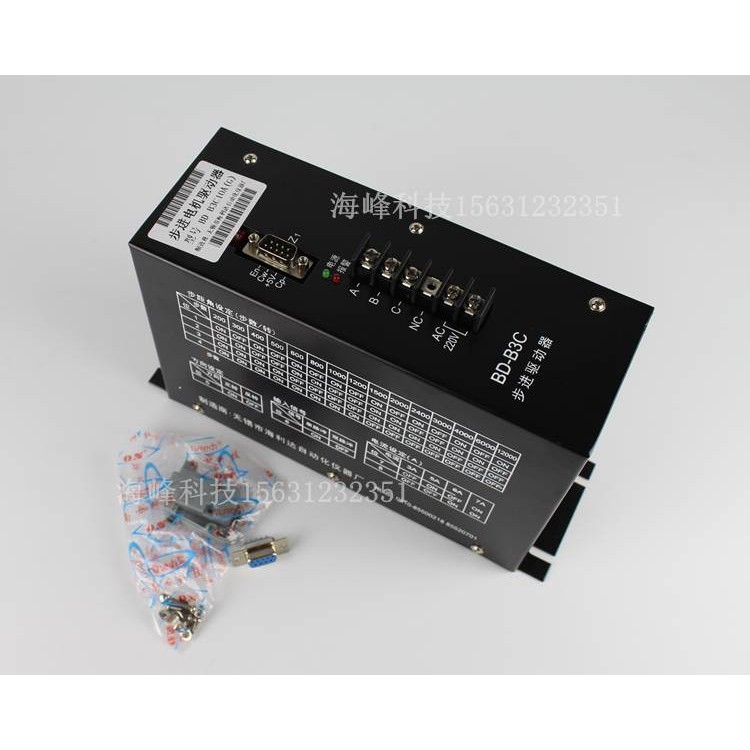

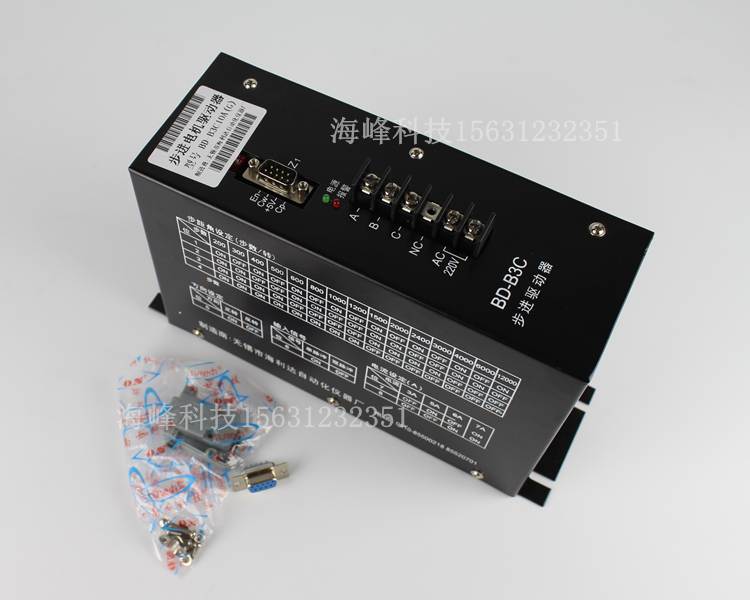

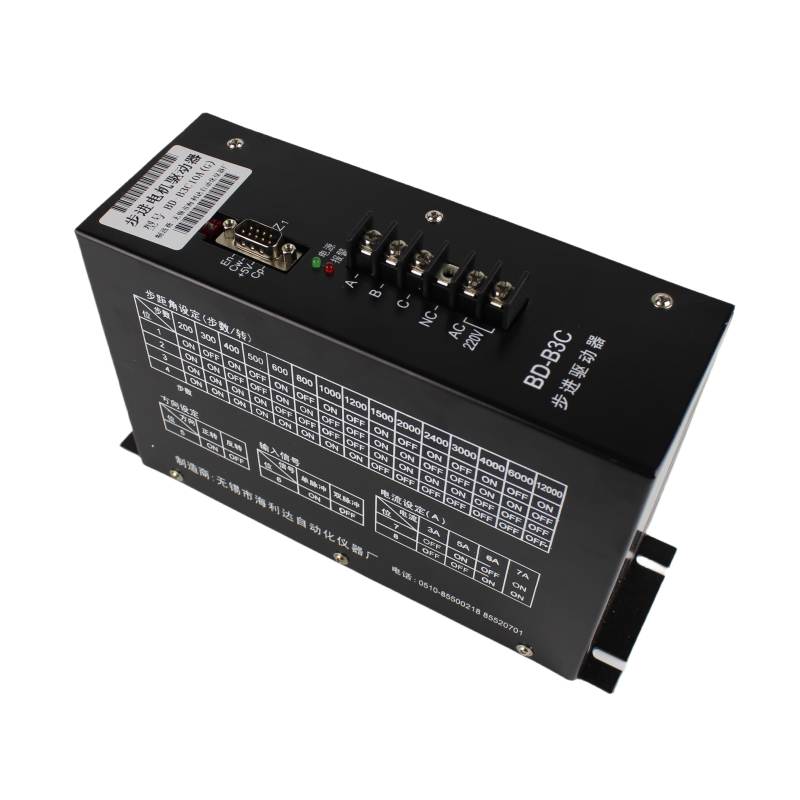

Оригинальный драйвер шагового двигателя Wuxi Hailida BD-B3C, готовый к отправке за считанные секунды, с годовой гарантией.
Интерфейс сигнала:1Полем "Пульс+Метод управления направлением: CP+ /CP-Импульсный сигнал управления входом двигателя:
(Одиночный импульс)CW+/CW-Сигнал управления направлением вращения двигателя;
EN+/EN-Включить терминал, используемый для блокировки входных сигналов;
R+/R-Тревога;
2Полем "Вперед"+Метод управления изменением:CP+/CP-Прямой импульсный сигнал двигателя:
(Двойной импульс)CW+/CW-Импульсный сигнал обратного хода двигателя;
EN+/EN-Включить терминал, используемый для блокировки входных сигналов;
R+/R-Тревога;
●Примечание. Выход сигнализации представляет собой нормально закрытый контакт.
Индикация статуса:источник питания——Зеленый индикатор указывает, что привод работает нормально;
Сигнализация——Красный индикаторный свет указывает сбой драйвера;

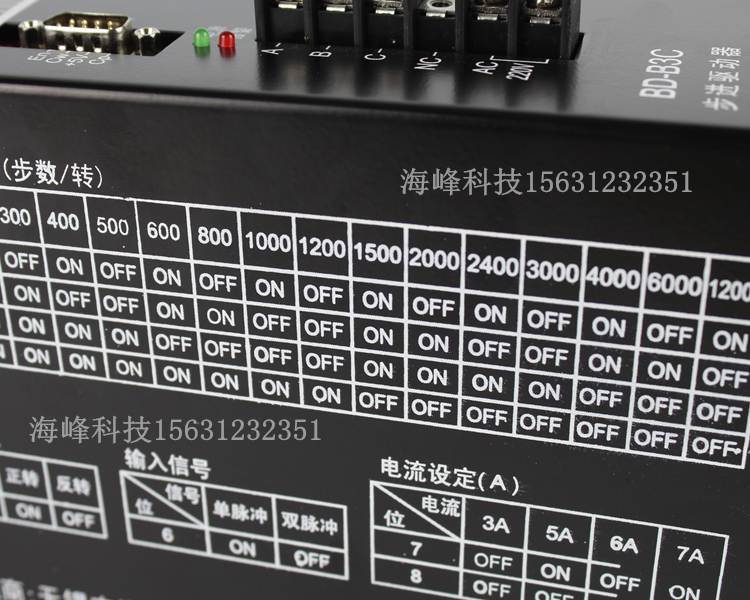

Функциональный выбор (K)),:,Настройка переключателя——Бит1,2,3,4Установить количество шагов на революцию мотора;
Настройка переключателя——Бит6НастройкиONдля“Пульс и направление”Метод управления (один импульс);
НастройкиOFFдля“Вперед и назад”Режим управления (двойной импульс);
Настройка переключателя——Бит7,8Используется для установки текущего размера;
Настройка переключателя——Бит5Установите направление вращения двигателя;
●Интерфейс управления сигналом
1,Определение управляющего сигнала
Если сигнал направления низкий, двигатель вращается по часовой стрелке; когда сигнал направления высокий, двигатель
Вращение против часовой стрелки; чтобы изменить начальное направление вращения двигателя, можно установить положение переключателя5Установка или замена двигателей
Проводка для достижения.
2,Подключение сигнала управления
Входной сигнал оптической связи; входное сопротивление1KОм; Входным сигналом является импульс, направление и включение.
Уровень входного сигнала может быть5Vили12V, стандарт5VВходной сигнал, когда пользователю нужен24VПри вводе сигнала
Требуются специальные инструкции.
3, требования к управляющему сигналу
Входной сигнал: входной сигнал принимает вход оптической связи, а входное внутреннее сопротивление1KОм, широкий пульс≥15us, высокочастотный вход при заказе
указывать;
4. Установите направление вращения двигателя (установочный переключатель——Бит 5) Путем установки бита 5 переключателя можно установить направление вращения двигателя. Например, если сначала по часовой стрелке, поверните бит 5 против часовой стрелки, что используется для регулировки при обратной последовательности подключения.
Функциональный выбор (K): Все настройки переключателя должны быть выполнены в состоянии питания!!!
*Инструкции по технике безопасности
1, Перед установкой привода и двигателя внимательно прочтите следующие инструкции по технике безопасности!
2, В данном руководстве описаны особенности использования драйвера и двигателя, и пользователи должны строго его соблюдать!
3, привод может устанавливаться и эксплуатироваться только квалифицированными специалистами-электриками. Чтобы обеспечить правильную и безопасную работу,
Необходимо соблюдать следующие три пункта!
Монтаж и согласование электрооборудования и механического оборудования!
Подавление радиопомех!
Технические данные привода, характеризующиеся условиями окружающей среды, которые необходимо соблюдать!
4, Предотвратите несчастные случаи!
5, пользователь должен выключить питание на три минуты, прежде чем приступить к повторному подключению, установке и настройке параметров!
6, Категорически запрещается производить какие-либо измерения на двигателе и драйвере при включенном питании!
7. Категорически запрещается подавать питание на драйвер до его подключения к двигателю!
8, Несоблюдение данных инструкций приведет к снижению его производительности и даже к повреждению. Ответственность за последствия несет пользователь!
