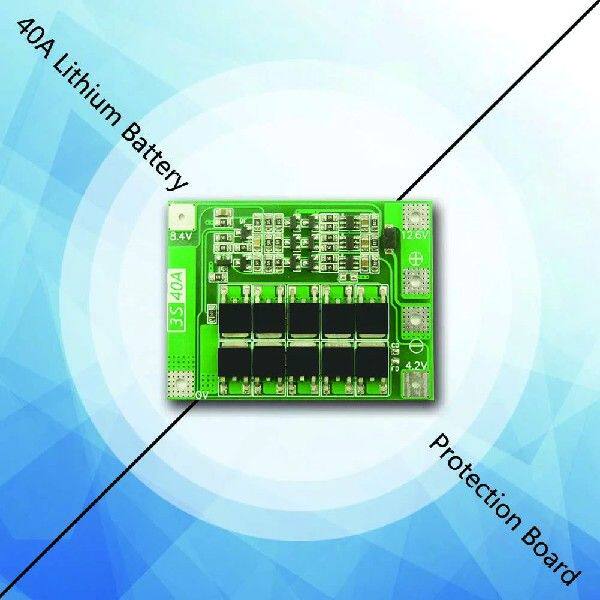

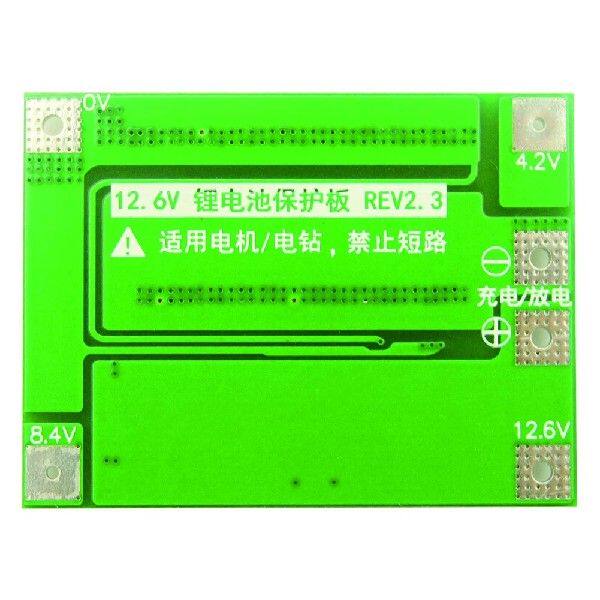

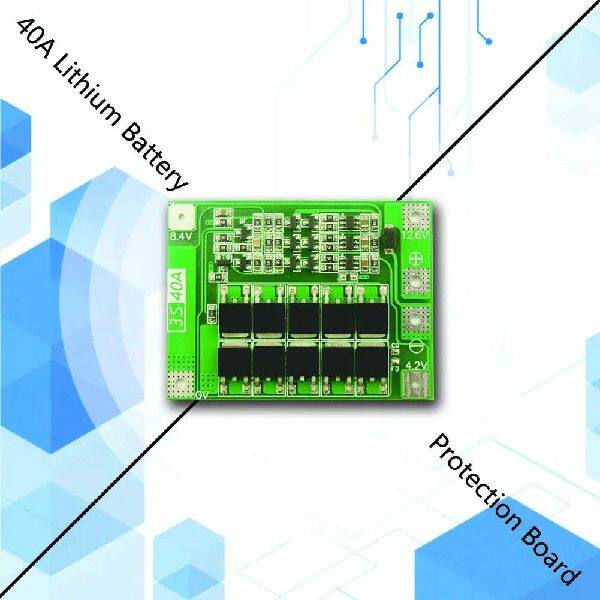

3S 40A Li-Ion Litthium Battery CLL Module PCB BMS

Цена: 400руб.    (¥18.9)
Артикул: 811610616903
Доставка по Китаю (НЕ включена в цену):
170 руб. (¥8)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:tb9501167309
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥64.81 370руб.
¥106.82 257руб.
¥83.031 755руб.
¥79.11 672руб.
  • Информация о товаре
  • Фотографии




Descriptions:
Область применения: для литийных батарей с номинальным напряжением 3,7 В и полным напряжением 4,2 В, включая 18650, 26650 и полимерные литиевые батареи.
Размер продукта: 41*55*3,4 мм/1,61*2,17*0,13" (Enhanced Edition)
Product Weight: 14g (Enhanced Edition)
Charging Voltage: 12.6V-13.6V
Ток непрерывного разряда (верхний предел): 40a (если среда инвалидности головки не очень хорошая, пожалуйста, уменьшите пользователя тока нагрузки)
Ток непрерывной зарядки (верхний предел): 20А
Он подходит для электрических упражнений с начальным током ниже 80А и мощностью ниже 170 Вт.

Specifications:
Electrical parameters
Items                           Minimum    Typical    Maximum    Unit   Remarks
Consumption current      12              18           24             uA
Overcharge voltage 4.2     4.25        4.3             V
Overcharge recovery voltage 4.1        4.15        4.2             V
Over-discharge voltage 2.4         2.5   2.6            V
Return Voltage                      2.8       3      3.2       V
1c разряд после переоценки защиты   3.2   3.5  3.8   V   2C Discharge
Over-discharge recovery voltage 2.9       3.2    3.3                    V
On-resistance             2.5            3        3.5     МОм
Overcurrent current      70     80       90                       A
Overcurrent delay time           100           150          200            Ms
Резитивная нагрузка с постоянным рабочим током 0   40     40     A
Continuous output power    0              504       504       W      resistive load
Ambient temperature      - 40              25          85         ℃

Common faults and atment methods:
Проверка неисправности фенонононона и метод обработки разума
Невозможно соответствовать напряжению трех батарей. Тогда тогда
Невозможно измерить напряжение трех батарей путем разряда.
Отказ заряда/сброса 0 В, 4,2 В, 8,4 В, 12,6 В.
Overcharge/Overdischarge Failure
Проверяет, является ли аккумулятор достаточно прочный, чтобы разряжать, и за исключением начального тока нагрузки, что заменяет батареи с более сильной способностью разряжать или защитные панели с большим током.
Ремонт сварка между одним футом виртуального сварки и прокладки печатной платы
Краткое соединение между двумя или более контактами компонента непрерывной сварки
Когда разбивка из Electtrop не электрифицируется, полюсы G, D и S проводятся MOS -транзистора.
Сопротивление полюсов G и D, G -полюсов и полюсов MOS транзисторов MES.

Matters needing attention:
1. Успешное запуск электрической бурины требует три батареи мощности 10C-20C или шесть питания 6C-10C, 0 В и 12,6 В, с использованием медных проводов O. F более 3 квадратных миллиметров (листы никеля не могут Использоваться !!).
2. Строго следуйте проводке чертежа, линия сварки не может прикоснуться к каким -либо компонентам на плате, не коротко.
3. Когда одна батарея превышает 4,2 В в первый раз или заряжается, 430 сопротивление будет тепло и разряжение (разряд остановится примерно в 4,19 В)"430"Сопротивление нагревает обслуживание, пожалуйста, проверьте неправильное соединение.

Notes:
1. Из -за различного эффекта монитора и света фактический цвет предмета может отличаться от цвета, показанного на картинке. Спасибо !!
2. Пожалуйста, позвольте 1-3 см измерению DEV перед ручным измерением.





1 X Lithium Battery Protection Board







3S 40A Li-Ion Litthium Actulet Charger CLL Module PCB BMS Protecty Board
