Плата драйвера двигателя DRV8871, модуль драйвера ШИМ H-моста, драйвер двигателя постоянного тока 3,6 А
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Драйвер двигателя DRV8871
| Цвет: | Драйвер двигателя DRV8871 |
Характеристики продукта:
Напряжение питания двигателя от 6,5 до 45 В
IN контакт до логического уровня 5,5 В
565mΩТипичный RDS (вкл.) (высокий + низкий)
Пиковый ток 3,6 А
ШИМ-управление
Ограничение/регулирование тока без встроенного сенсорного резистора
Блокировка при пониженном напряжении
Защита от перегрузки по току
Тепловое отключение
Использовать его очень просто.Подключите двигатель к клеммной колодке OUT.Подает питание 6,5–45 В постоянного тока на VMotor и обеспечивает управление входом H-моста на IN1 и IN2.Вы можете даже использовать ШИМ на входе, и микросхема драйвера будет делать все правильно.
Вы можете установить ограничение тока с помощью внешнего резистора Rlim.По умолчанию мы припаиваем ограничение тока ~2 А к резистору 30 К, но вы можете удалить его и/или припаять к нему резистор, чтобы изменить сопротивление и изменить предел.

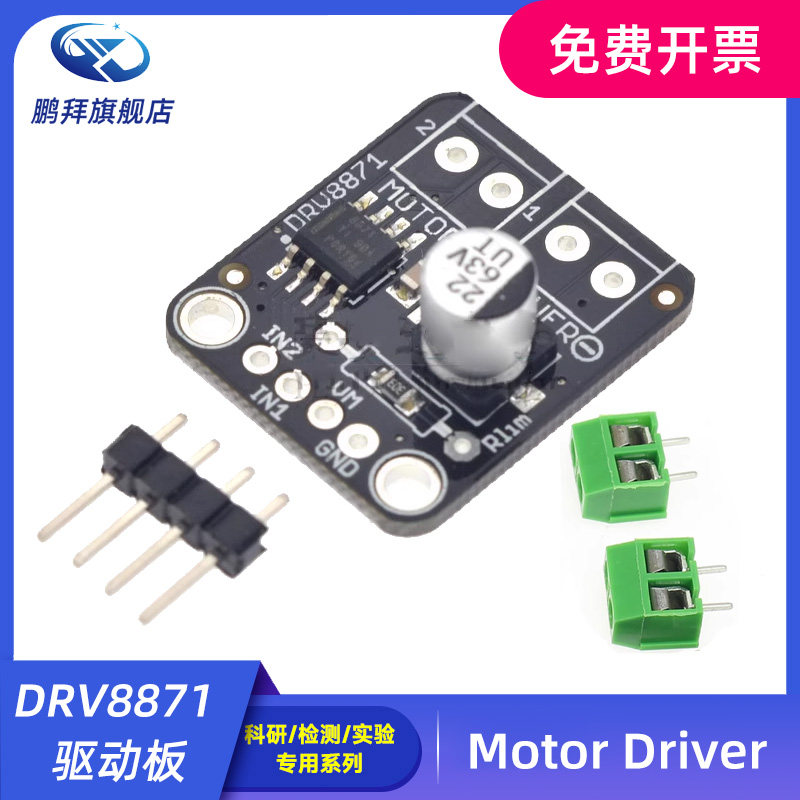

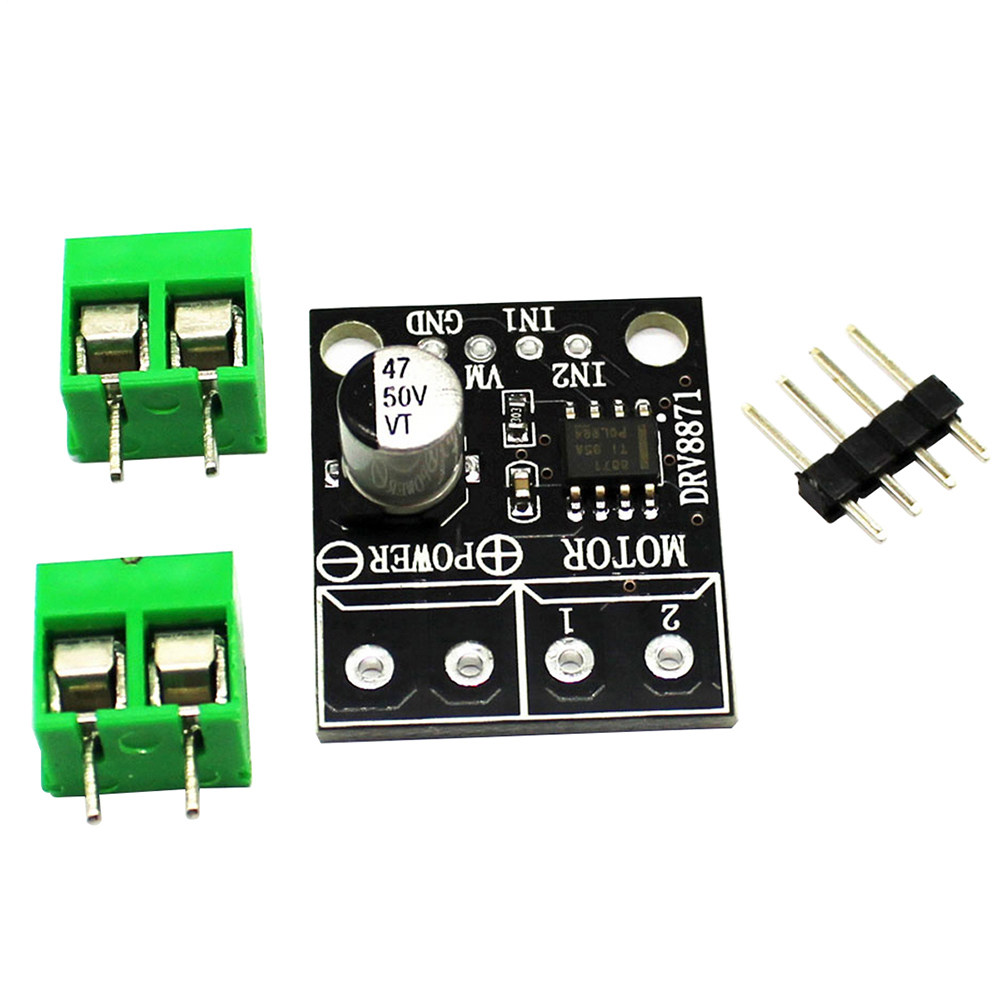

Каждый заказ поставляется с полностью собранным и протестированным разъемом драйвера двигателя, двумя 2-контактными клеммными колодками и коротким участком разъема.Для соединения разъемов и клеммных блоков потребуется некоторая легкая пайка, но это простая задача, которую можно выполнить с помощью простого паяльного оборудования.
