Красочная светодиодная любовь -тип сердца, цикл, мигающий светильник, вспыхивающие светильники.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

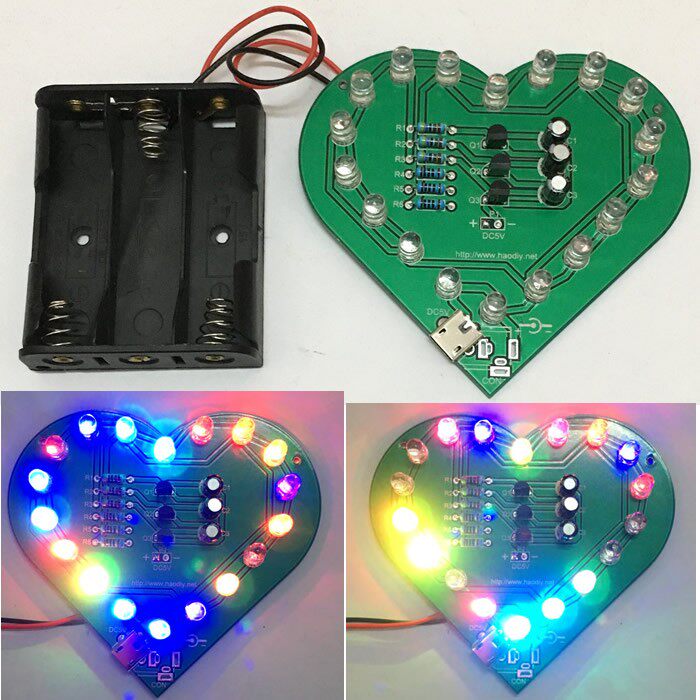

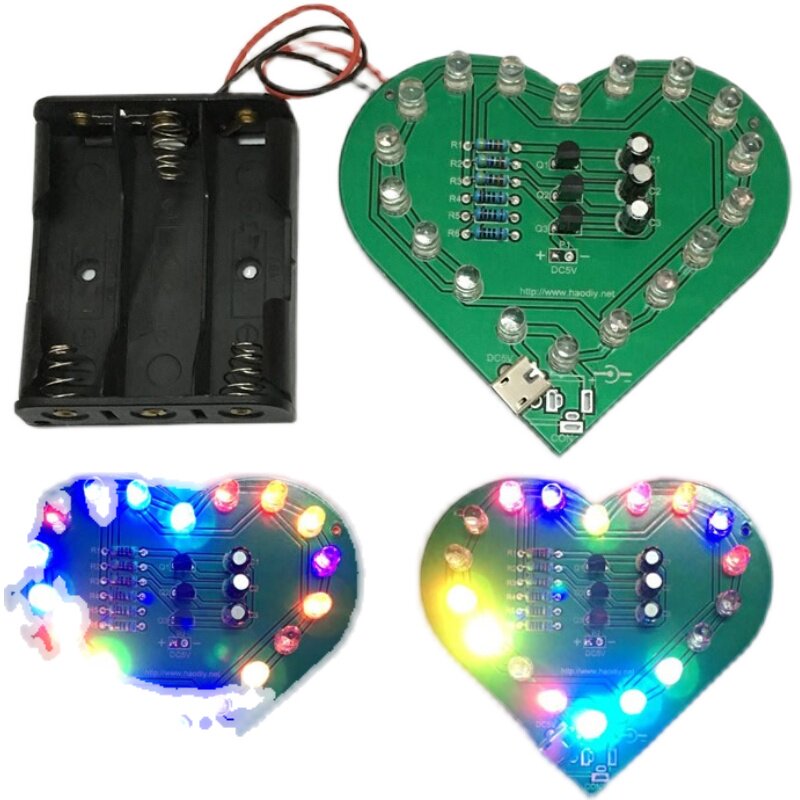

- Установите Bulk Box с батарейным ящиком
- Корпус батареи, шнур питания
| Классификация цветов: | Установите Bulk Box с батарейным ящиком, Корпус батареи, шнур питания |
Имя: Любовь течет водяной лампы
Рабочее напряжение: 5 В Питание питания USB или 3 № 5 аккумулятор
Размеры: длина: ширина 78 мм: 83 мм
Метод питания USB: зарядное устройство для мобильного телефона, компьютер, банк зарядки

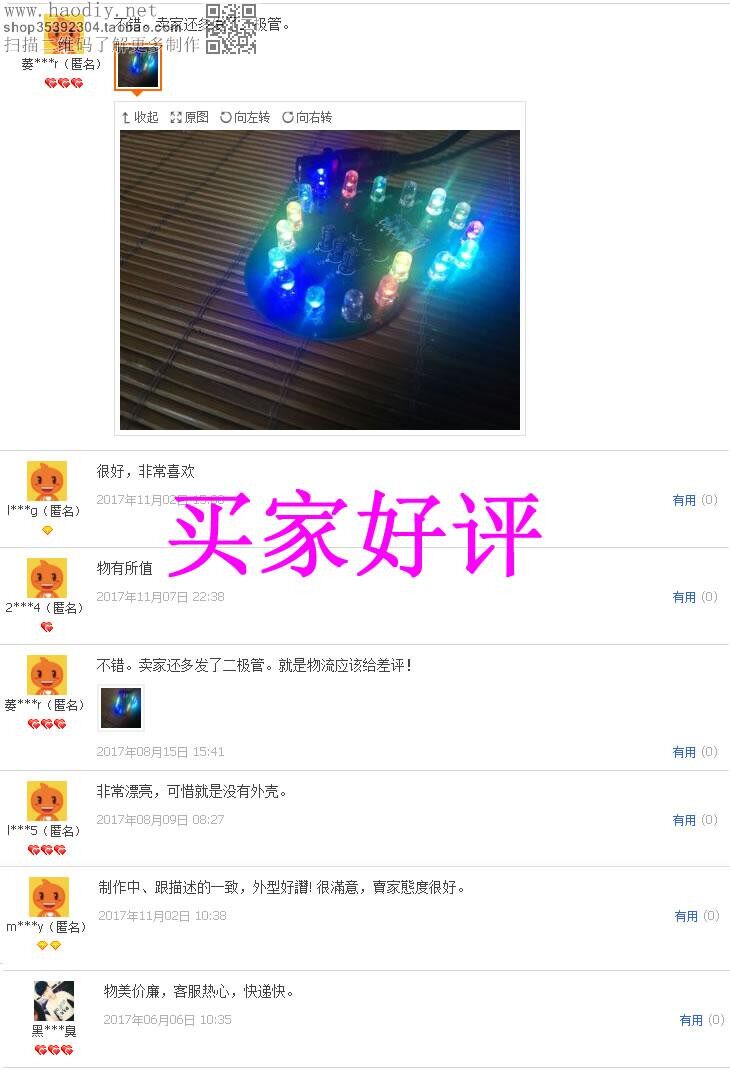

Покупатель похвала

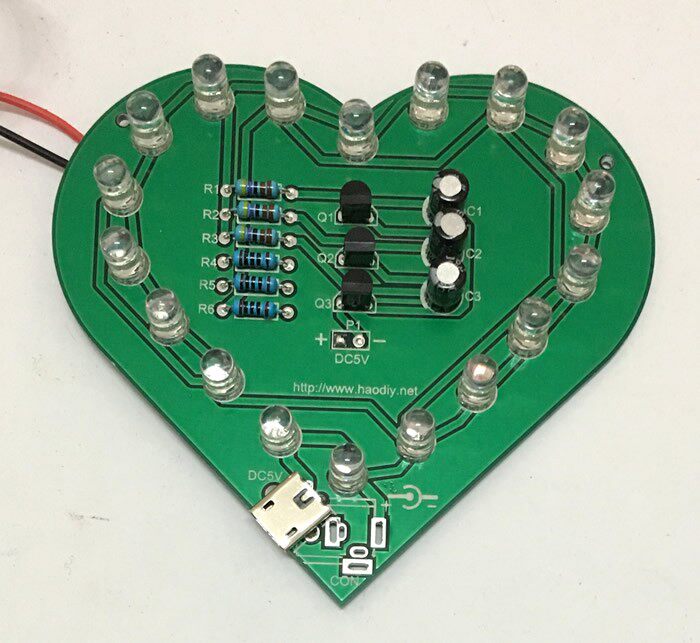

Установите объем, собирайте сами

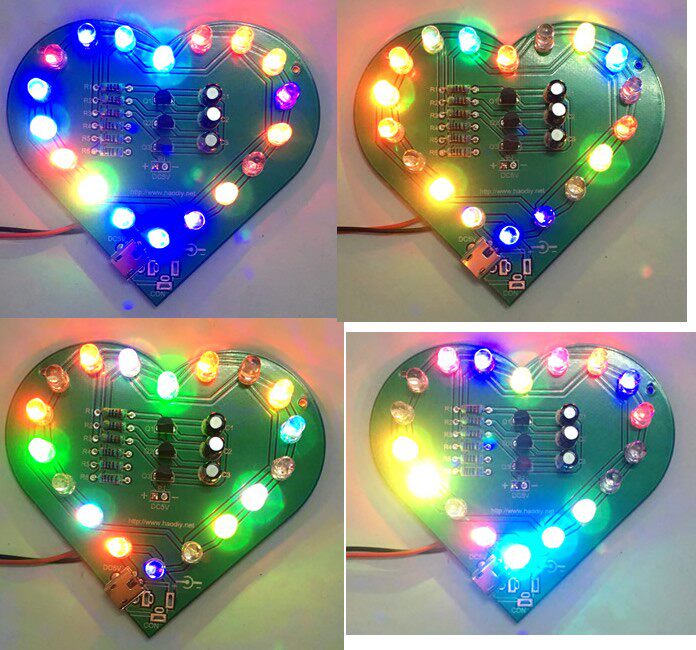

Карта сварного эффекта
Принцип работы введение
Этот комплект содержит 18 красочных светодиодов, разделенных на три группы и расположенные на одну Узор в форме сердца управляется цепью колебаний транзистора, так что красный рисунок в форме сердца постоянно вращается по часовой стрелке и сияет, особенно когда используется ночью, что чрезвычайно динамично.

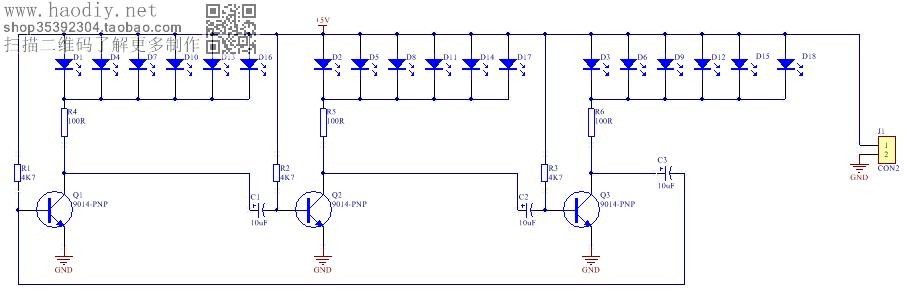

Принцип работы: от схематической диаграммы при подключении к источнику питания 3-5 В 18 светодиодов делятся на 3 группы. Всякий раз, когда источник питания включается, три транзистора будут спешить, чтобы включить, но из -за различий в компонентах только один транзистор первым включен. Предполагая, что Q1 включен, группа LED1 загорется. Поскольку Q1 включен, его коллекционное напряжение падает, в результате чего левый конец конденсатора C2 падает, близко к 0В. Поскольку напряжение на конденсаторе не может внезапно измениться, основание Q2 также подключено к приблизительно 0 В, а Q2 выключен, поэтому группа LED2, подключенная к его коллекционеру, выключена; В настоящее время высокое напряжение Q2 увеличивает напряжение коллектора Q3 через конденсатор C3, и Q3 также включится быстро, и группа LED3 будет освещена. Следовательно, коллекционеры Q1 и Q3 также включены в течение некоторого периода времени. Оба низкие уровни. LED1 и LED3 освещаются, наборы LED2 выключены, но по мере заряда источника питания C2 через резистор R2 базовое напряжение Q2 постепенно увеличивается. Когда он превышает 0,7 В, Q2 изменяется от состояния отсечения на состояние ON, падения напряжения коллектора и наборы LED2 освещены. В то же время напряжение коллекционера падает в коллекторе Q2, падает через C3, а базовое напряжение Q3 также уменьшается. Q3 изменяется от проводимости к выключению, и его коллекционное напряжение увеличивается, а наборы LED3 отключены. Затем цепь циклов в соответствии с процессом, описанным выше. Три группы из 18 светодиодов будут включены. В то же время горит две группы. Эти светодиоды расположены в перекрестном оранжере в рисунок в форме сердца, и они постоянно мигают и светятся, достигая влияния дисплея потока.
