3A High -Precision DC DC Регулирование антигипертензивного модуля Hengli LCD -дисплей дисплей j3x
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

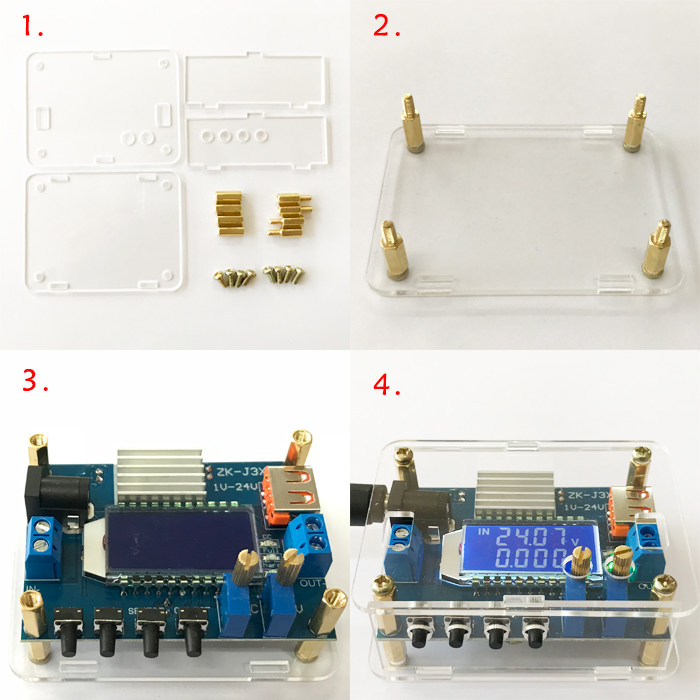

Перед покупкой!ПересечениеПересечениеUSBПортальный выходной диапазон напряжения может быть отрегулирован1-24V, Не абсолютно5V, ДоступUSBМы проверяем перед оборудованием, поэтому мы не гарантируем потерю, вызванную потерей; доставка винтов с медными колоннами, такими как таблетка с акриловым теплом с акриловым радиатором, модуль являетсяDCDCDC DC Onlhlow Module, не может ввести трансформатор, непосредственно снижая напряжение мощности переменного тока;Не используйте входное напряжение. Чтобы увеличить коэффициент безопасности, рекомендуется, чтобы модуль мощности вводил предохранитель 3A в входной терминал;Эта модель представляет собой модуль более низкого уровня, и входное напряжение должно быть выше, чем выходное напряжение2VЕсли выходное напряжение не может быть отрегулировано, оно может быть связано с тем, что положение повернутого потенциометра выше, чем в входном напряжении.CVДвадцать кругов потенциометра смотрят на изменение выходного напряжения.
1.Детские особенности:
1.1.Это удобно отрегулировать, ток напряжения регулируется на ручку с длинной ручкой без инструментов;
1.2.Высокое определение может быть откалибровано, вы можете калибровать выходной ток входного выходного напряжения, и точность напряжения достигается0.01V, Тока тока0.001AСущность
1.3.Все виды защиты, анти -саунпарк--Не сжигайте сзади, против проникновленного орошения--Поднимите аккумулятор напрямую, не беспокойтесь о модуле сжигания инвертированного аккумулятора, нет двухполярной трубы, защита над током--Выход не сжигается, а батарея безопасна;
1.4.Поставляется сDC5.5Входной порт, сUSBРегулируемый выходной интерфейс напряжения;

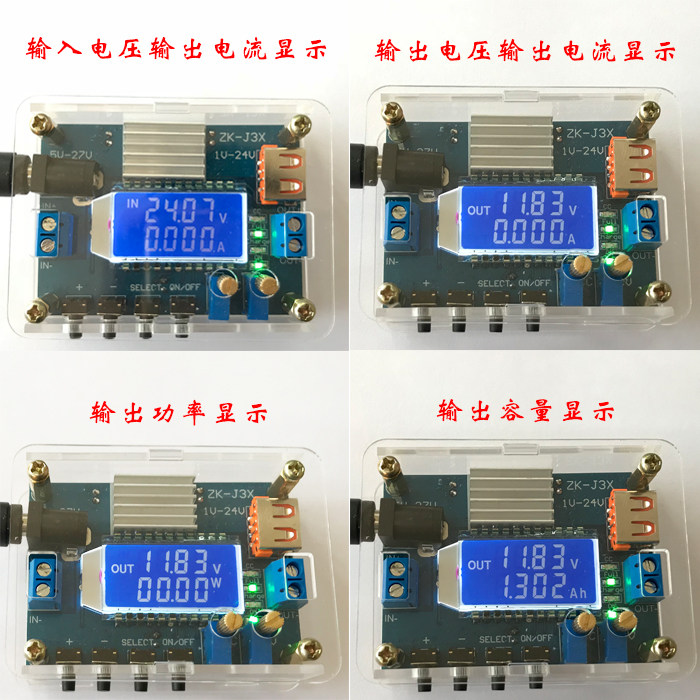

1.5.Пять параметров, таких как отображение емкости, вход, отображение выходного напряжения, дисплей выходного тока, дисплей питания, дисплей емкости;
1.6.Выходные ряби очень малы, выходная полосаLCФильтр.
2.Параметры продукта:
2.1.Входное напряжение:5-27V(Входное напряжение должно быть выше, чем выходное напряжение2VЕсли вы хотите вывести5V, Входное напряжение должно быть в7Vвыше;Если выходное напряжение не может быть отрегулировано, оно может быть связано с тем, что положение повернутого потенциометра выше, чем в входном напряжении.CVДвадцать кругов потенциометра посмотрите на изменение выходного напряженияПолем
2.2.Выходное напряжение:1-24V(Выходное напряжение выше, чем24.5V, Автоматически отключить выход, отображениеOV,После снижения выходного напряжения нажмитеONOFFКлюч для решенияПолем
2.3.Выходной ток: максимальный выход3A Вокруг рекомендуется предложение2.5AВнутреннее использование, когда тепло велик, вам необходимо решить проблему рассеяния тепла самостоятельно. Выходной ток в режиме постоянного давления адаптирован в соответствии с размером нагрузки, не регулируемым.(Регулируемый ток является самым большим3AВлево и вправо, выходной ток превышает больше3A, Автоматически отключить выход, отображениеOC,После уменьшения тока нагрузки нажмитеONOFFКлюч для решения)
2.4.Выходная мощность: Меньше, чем30W (Выходная мощность больше, чем30WКогда автоматически выключите выход, отобразитьOP, Уменьшить мощность нагрузки, нажмитеONOFFКлюч для решения)
2.5.Дисплей напряжения: разрешение0.01V, Точность фабрики±0.1Vо(Если точность высока, вручную исправить ее после сравнения таблицы стандартной напряжения)
2.6.Текущий дисплей: разрешение0.001A,Диапазон0-3AСцена, точность фабрики±0.05AСлева и справа; выходной ток меньше, чем0.05AОшибка отображения большая,10-40mAМаленькие течения внутри не могут быть отображены(Если требования к точности высоки, коррекция вручную можно вручную сравнить со стандартной таблицей тока. Выходной ток больше, чем1AКалибровка времени более точная)
2.7.Отображение емкости: разрешение0.001Ah,Диапазон99.99Ah(Длинная пресса‘-’Ключ ясен, автоматически сохраняется после питания и автоматически накапливается после питания -он.приезжать99.99AhНасыщенность Hou, вам нужно ясно прояснить нольПолем
2.8.Эффективность конверсии: меньше, чем95%
2.9.Рабочий ток:30mAо
2.10.Введите защиту против соединения: да
2.11.Выходное окончание анти -проникновенное орошение: да, вы можете напрямую подключиться к аккумулятору и заряду, не нужно добавлять диод (Внутри выходного конца модуля есть1KOHM эквивалентен фальшивой нагрузке. После окончания зарядки батарея потеряет питание от аккумулятора. Если вы не возражаете, подключите диод в выходном конце.Полем
2.12.Защита от короткого замыкания: Да

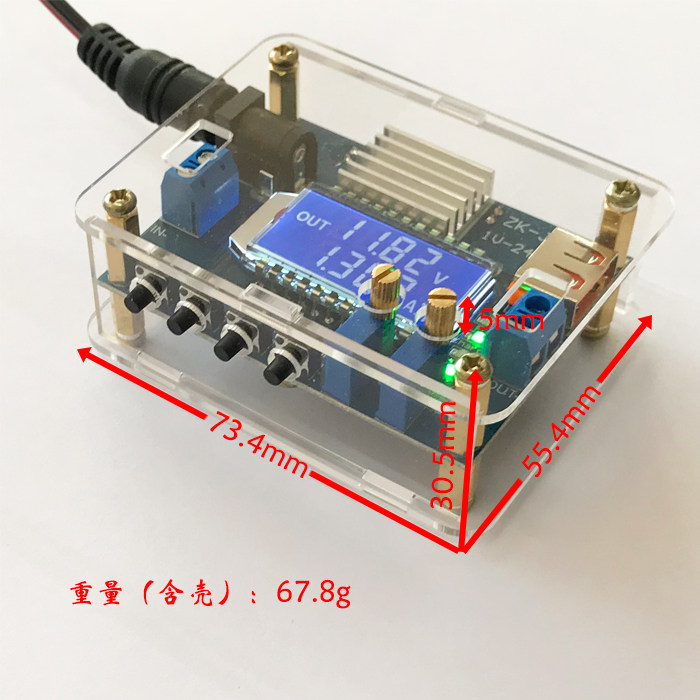

2.13.Размер: длинный*Ширина*высокий 73.4mm*55.54mm*30.5mm
2.14.масса: 67.8g(Включая аксессуары, тяжелые аксессуары41.5gПолем
3.Описание функции:

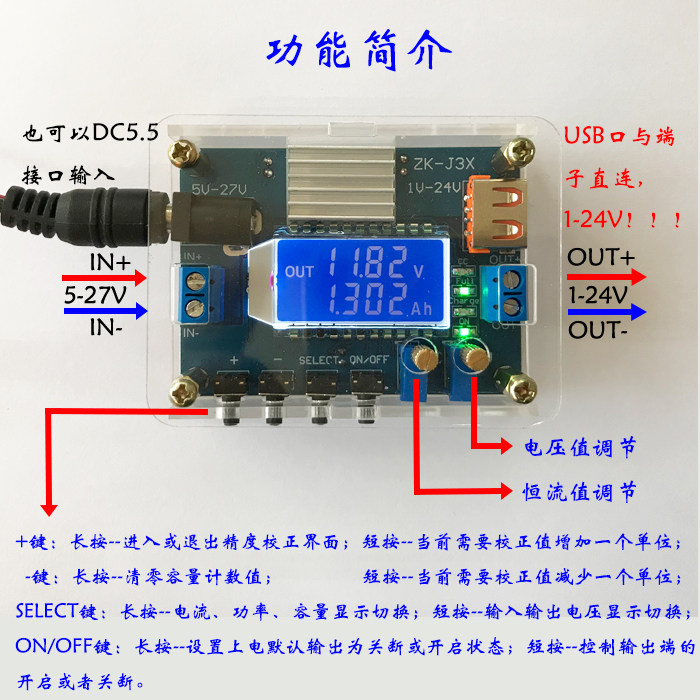

3.1.кнопка
“+”Клавиша: длинное нажатие——Введите или выйдите из интерфейса коррекции точности; короткое нажатие——В настоящее время необходимо добавить одну единицу;
“-”Клавиша: длинное нажатие——Очистить значения количества емкости Zero; короткая пресса——В настоящее время необходимо уменьшить одну единицу;
“SELECT”Клавиша: длинное нажатие——Переключение между током, мощностью и дисплеем емкости; короткое нажатие——Переключатель между входным напряжением и выходным дисплеем напряжения;
“ON/OFF”Клавиша: длинное нажатие——Установите выход по умолчанию электричества, который будет закрыт или включен;——Управляйте открытием или отключите выходной терминал.
3.2.Потенциометр ручка
Левая сторона - это ток, регулирующий потенциометр CC, вращающийся по часовой стрелке, который может увеличить установленную ток.Обратите внимание, что выходной ток не может быть увеличен путем настройки потенциометра. При постоянном напряжении выходной ток зависит только от нагрузки, которая основана на нагрузке.);
Правая сторона - это напряжение, регулирующее CV потенциометр, вращающееся по часовой стрелке, которая может увеличить выходное напряжение (ЭтотВ антигипертензивном модуле входное напряжение должно быть выше, чем выходное напряжение2VЕсли выходное напряжение не может быть отрегулировано, вы сначала отрегулируете по часовой стрелкеCVВ конце концовК.
3.3.Индикатор
CC——Индикатор Hengliu, световой течет (красный);
Full——Аккумулятор полон индикаторов (зеленый).
Charge——Индикатор зарядки аккумулятора (синий);
ON——Индикатор состояния вывода (зеленый);
3.4.Входной и выходной порт
Вход——С левой стороны гнезда DC5,5 мм или терминал 5,08 мм в качестве входного;
Выход——С правой стороны порт USB или 5,08 мм терминалы могут быть выводиться одновременно (обращать внимание!!!USBНапряжение рта не является абсолютным5V, Непосредственно подключены к терминалу, регулируемый диапазон1-24VПолем

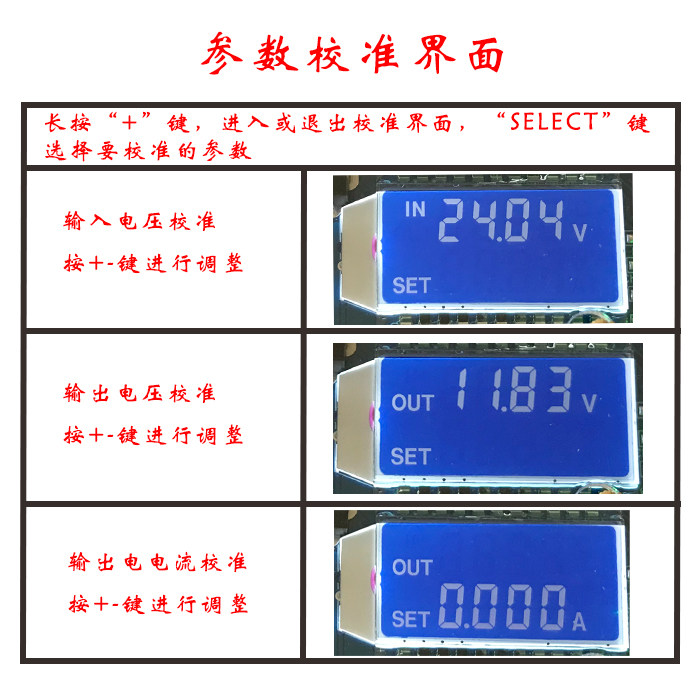

Калибровка входного напряжения——Нажимать“+”Ключ, введитеSETИнтерфейс, в настоящее время отображается в качестве входногоINНапряжение, короткая пресса“+”или“-”После регулировки клавиши долго нажмите“+”Ключевой выходSETинтерфейс;
Калибровка выходного напряжения——Нажимать“+”Ключ, введитеSETИнтерфейс, в настоящее время отображается в качестве входногоINНапряжение, нажмите“SELECT”Ключ, переключатель на отображениеOUTНапряжение, короткая пресса“+”или“-”После регулировки клавиши долго нажмите“+”Ключевой выходSETинтерфейс;
Выходная калибровка тока——Нажимать“+”Ключ, введитеSETИнтерфейс, в настоящее время отображается в качестве входногоINНапряжение, нажмите“SELECT”Ключ, переключатель на отображениеOUTНапряжение, нажмите еще раз“SELECT”Клавиша, переключитесь на интерфейс выходного тока отображения, короткое нажатие“+”или“-”После регулировки клавиши долго нажмите“+”Ключевой выходSETинтерфейс.Примечание:Ток больше, чем1AКалибровка времени является более точной; выходной ток меньше, чем0.05AОшибка отображения большая, а выходной ток меньше, чем10-40mAЭто не может быть отображено.
5.Меры предосторожности:
5.1.Ввод модуляIN-Запрещен и выводOUT-Короткое соединение, в противном случае функция постоянного тока не удастся.
5.2.Пожалуйста, убедитесь, что источник питания питания больше, чем мощность, необходимая для выходной нагрузки. Когда модуль горячий, пожалуйста, уменьшите использование питания!
5.3.Пожалуйста, внимательно прочитайте описание продукта перед его использованием. Ущерб, нанесенный неправильным использованием, не будет компенсирован
