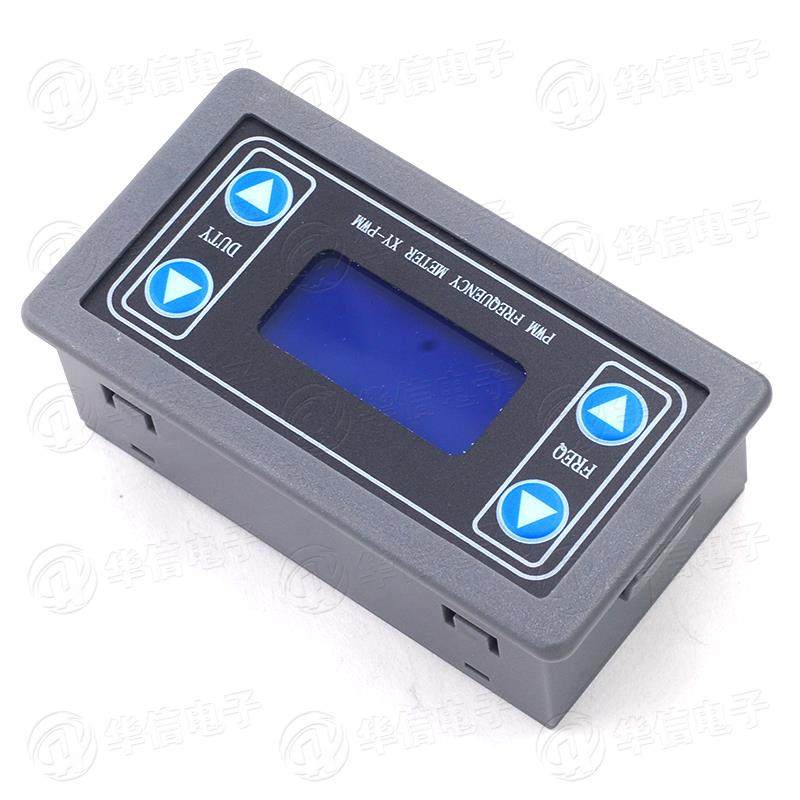

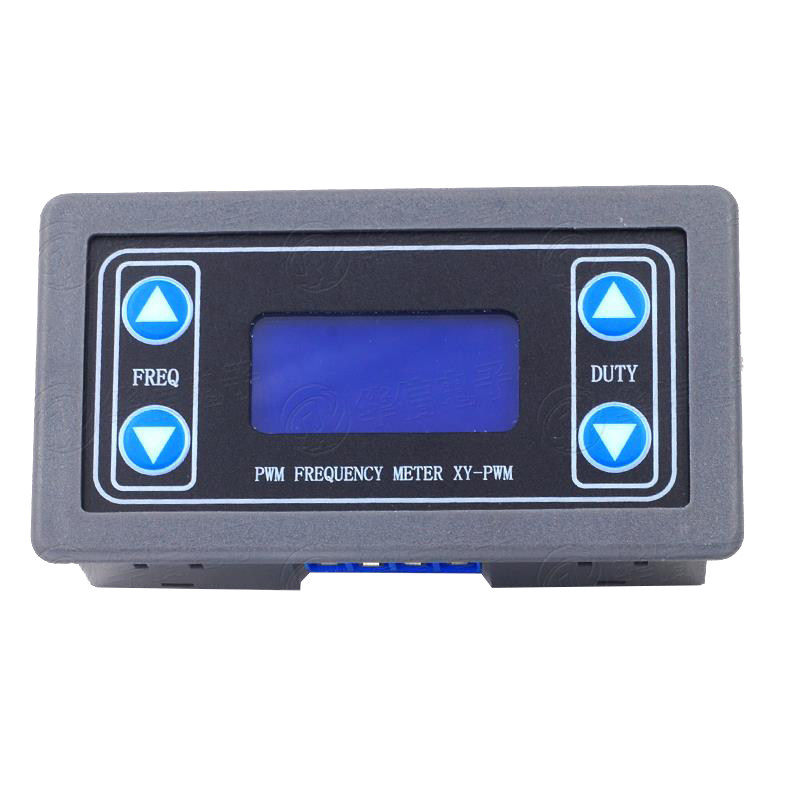

Корпус ШИМ, частота импульсов, рабочий цикл, регулируемый модуль, прямоугольная волна, генератор сигналов прямоугольной формы XY-PWM

Цена: 243руб.    (¥11.5)
Артикул: 622753060573
Доставка по Китаю (НЕ включена в цену):
64 руб. (¥3)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:华信电子企业店
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥2.655руб.
¥0.715руб.
¥ 8.5 8170руб.
¥ 9.5 9191руб.
  • Информация о товаре
  • Фотографии

Основные модуль:

1. С Shell LCDЖК -дисплей частота и рабочего цикла, очень ясно, PWMВыход может установить частоту и коэффициент пошлина соответственно;

2.Частотный диапазон широкий, а точность высока;

3.Кабельная связь

1. Описание модуля

PWMВыход, вы можете установить отношение частоты и пошлина;

Частота делится на четыре диапазона, автоматическое переключение:

1. XXX(Не маленькое число): Наименьшее устройство1Hz, Диапазоны1Hz~999HzПредметы

2. X.XX(Время на 100 пунктов). Наименьшая единица0.01Khz, Диапазоны1.00Khz~9.99KhzПредметы

3.  XX.X(Десятичная точка на десять): Наименьшее устройство0.1Khz; Диапазоны10.0KHz~99.9KHz

4.  X.X.X (Десятичная точка составляет десять и сотни): Наименьшее устройство1Khz; Диапазоны1KHz~150KHz

e.g. Частотный дисплей:100 выражатьPWMВыход100HzПульс;

                        1.01 выражатьPWMВыход1.01KПульс;

                        54.1 выражатьPWMВыход54.1KHzПульс;

                        1.2.4выражатьPWMВыход124KHzПульс;

Объем рабочего цикла:0~100%Предметы

Все параметры настроек урегулированы и сохраняются.

Настройки параметров

Модуль есть4Независимые ключи используются для установления частоты и соотношения обязательств, поддерживая краткосрочное нажатие (увеличение или уменьшение одного блока) и длительного давления (быстрое увеличение или уменьшение). Это очень просто. Установите автоматическое сохранение после установки параметра.

3. Параметры модуля:

1.Рабочее напряжение:3.3~30VПредметы

2.Диапазон частот:1Hz~150KHzПредметы

3.Точность частоты: точность в каждом диапазоне2%о;

4.Емкость нагрузки сигнала: выходной ток может5~30maо;

5.Выходная амплитуда:PWMЗначение амплитуды равно напряжению источника питания;

6.Температура окружающей среды:-20~+70℃.

4. Сфера применения:

1.Используйте в качестве генератора сигналов квадратной волны для генерации сигналов квадратных волн для экспериментального развития и использования;

2.Сигнал квадратной волны, используемый для генерации драйвера контроллера;

3.Генерировать импульсы, для снабженияMCUиспользовать;

4.Генерировать регулируемые импульсы и управлять цепями (PWMПрименение, такое как скорость освещения и регулировка).

5. Серийный контроль:

(Одиночная машинаTTLУровень коммуникации)

Стандарт связи:9600 bpsПозиция данных :8
Останавливаться :1
Контрольная цифра :none
Управление потоком :none

1,         настраиватьPWMЧастота

“F101”:Установить частоту на101 HZ     (001~999)

“F1.05”:Установить частоту на1.05 KHZ      (1.00~9.99)

“F10.5”:Установить частоту на10.5KHZ (10.0~99.9)

“F1.0.5”:Установить частоту на105KHZ  (1.0.0~1.5.0)

2,         настраиватьPWMРаботник

“DXXX”:настраиватьPWMКоэффициент занятияXXXПредметы(001~100)

НапримерD050,настраиватьPWMКоэффициент занятия50%

3,         Прочитайте параметр настройки

отправлять“read”Строка, прочитайте параметры настройки.



Установите успешный возврат:DOWNПредметы

НАСТРОЙКА НАСТРОЙКА НЕОБХОДИМОСТЬ:FALLСущность
