GYJ-0209-C-импульсный сигнал преобразования сигнала изменения сигнала изменения импульса уменьшения частоты импульса модуль уменьшения импульса модуля увеличения частоты
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Полеты питания 5 В
- Питание модели модели 12 В
- Полеты 24 В питания источника питания
- Частота 5 В питания источника питания
- Недостаток электроэнергии 12 В
- Частое источник питания модели 24 В
| Цвет: | Полеты питания 5 В, Питание модели модели 12 В, Полеты 24 В питания источника питания, Частота 5 В питания источника питания, Недостаток электроэнергии 12 В, Частое источник питания модели 24 В |
Детский код: GYJ-0209-C (добро пожаловать, чтобы проконсультироваться с обслуживанием клиентов Taobao)
【Короткое описание】
Серийный номер | Тип ♦ Модель продукта | GYJ-0209-C |
1. | Внешний вид 外 Диаграмма формы продукта | Эталонная диаграмма ниже |
2. | Схема o x x ширина x высота | 31mmX14mmX 10mm |
3. | Важные фишки ♦ ВАЖНОЕ ЧИПЕ | STC15W104 |
4. | power voltage ♦ Напряжение источника питания | DC12V to DC24V |
5. | Особенности 征 Основные функции | С выходным индикатором света |
Входная частота 10-20K | ||
Есть два варианта увеличения частоты и снижения частоты | ||
Вставить и потянуть спиральный пресс | ||
Внутренний кристаллический | ||
Анти -Анти -Коннекция защита, защита от перегрузки, непрерывная защита потока | ||
Поддержка программы скачивания TTL | ||
51 Одиночная ядро машины, языковое программирование C | ||
Обеспечить схематические диаграммы, диаграммы размера, |
【Описание метки】
[[[[[[[[[[[[[[[[Приведите примерОписание]
[[[[[[[[[[[[[[[[объяснятьПолем
VCC ------- Питание питания питания (6 ~ 36 В питания постоянного тока)
GND ------- Отрицательный электрод питания питания (0 В)
В ------------------------------------------------- ------------------------------------------------------ ------------------------------------------------------ ------------------------------------------------------ ------------------------ Клемма ввода входного сигнала частотного сигнала (то есть исходный сигнал, который часто разделяется)
Out -------- Выходной выход сигнала частотного сигнала (то есть выходной сигнал после того, как исходный сигнал часто делится)
Инструкции по настройкам сокращения частоты:
1 передача ------ частота 30%выходной мощности составляет 30%.Например, выход 1000 Гц будет составлять 300 Гц.
2 передача ------ частота 40%мощности составляет 40%.Например, выход 1000 Гц будет 400 Гц.
3 передача ------ Частота 50%мощности составляет 50%.Например, выход 1000 Гц составит 600 Гц.
4 передача ------ Частота исходной частоты 80%.Например, выход 1000 Гц составит 800 Гц.
Примечание. Выходная частота будет доступнаОколо 2%ошибки.
Инструкции по увеличению частоты Настройки типа:
1 передача ------ частота исходной частоты 130%.Например, выходной сигнал 1000 Гц будет 1300 Гц.
2 передача ------ частота исходной частоты 150%.Например, выход 1000 Гц будет составлять 1500 Гц.
3 передача ------ Частота исходной частоты 170%.Например, выходной сигнал 1000 Гц составит 1700 Гц.
4-Gear ------ частота 200%выработки составляет 200%.Например, выходной сигнал 1000 Гц составит 2000 Гц.
Примечание. Выходная частота будет доступнаОколо 2%ошибки.
[[[[[[[[[[[[[[[[Форма волны выходного сигналаПолем
【Принципы】
[[[[[[[[[[[[[[[[Скриншот печатной платы]

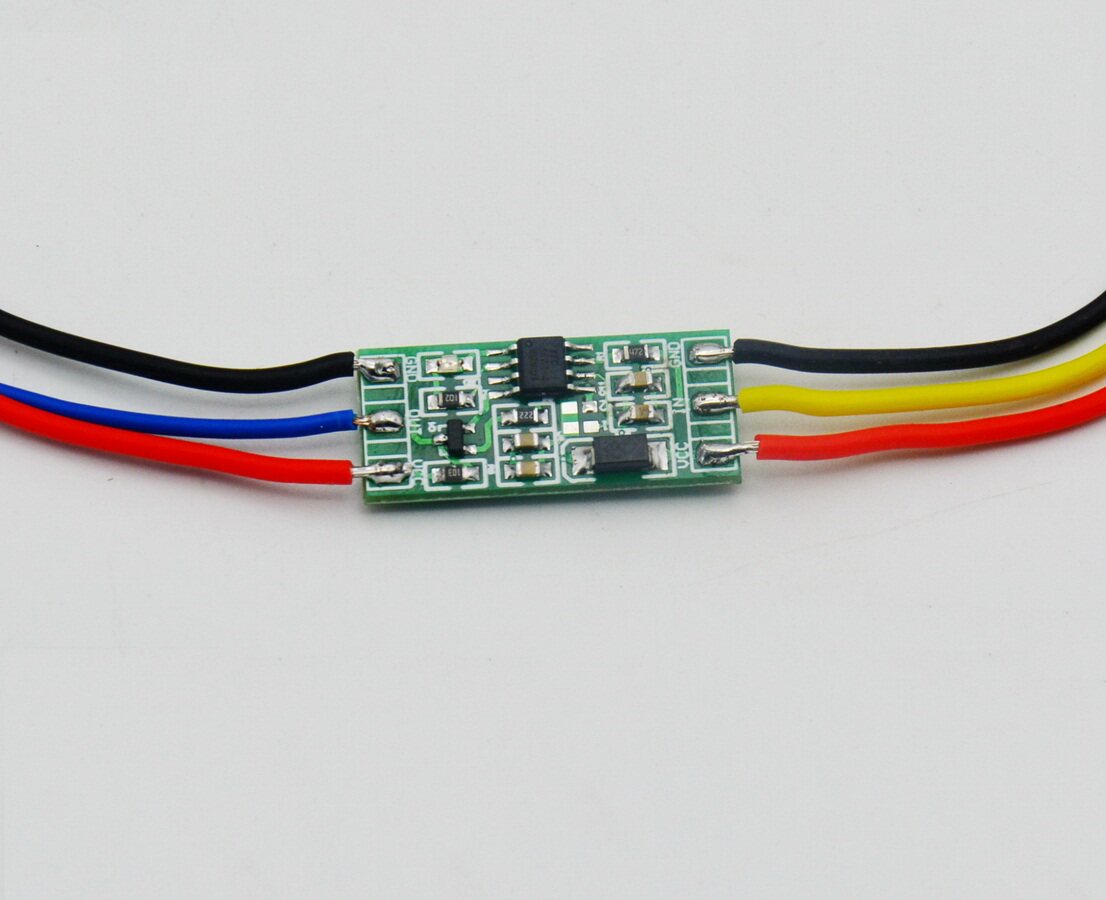

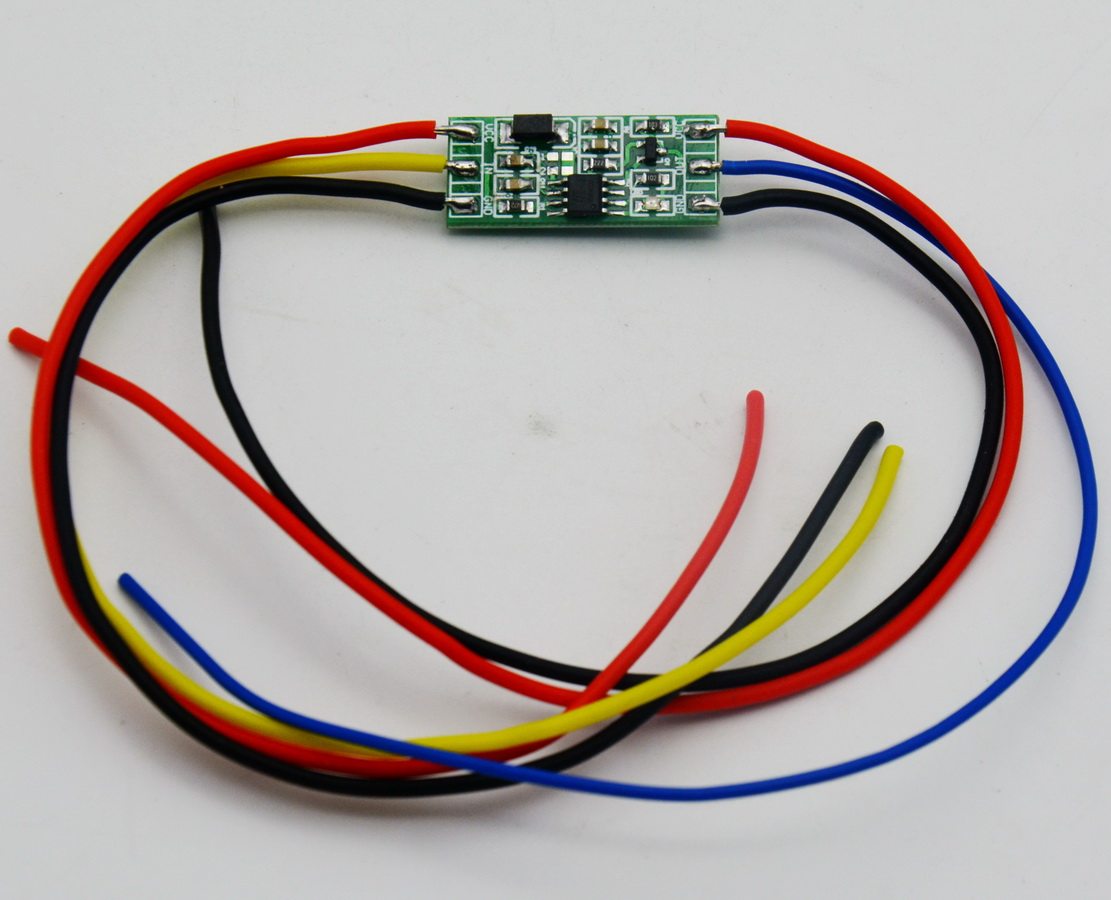

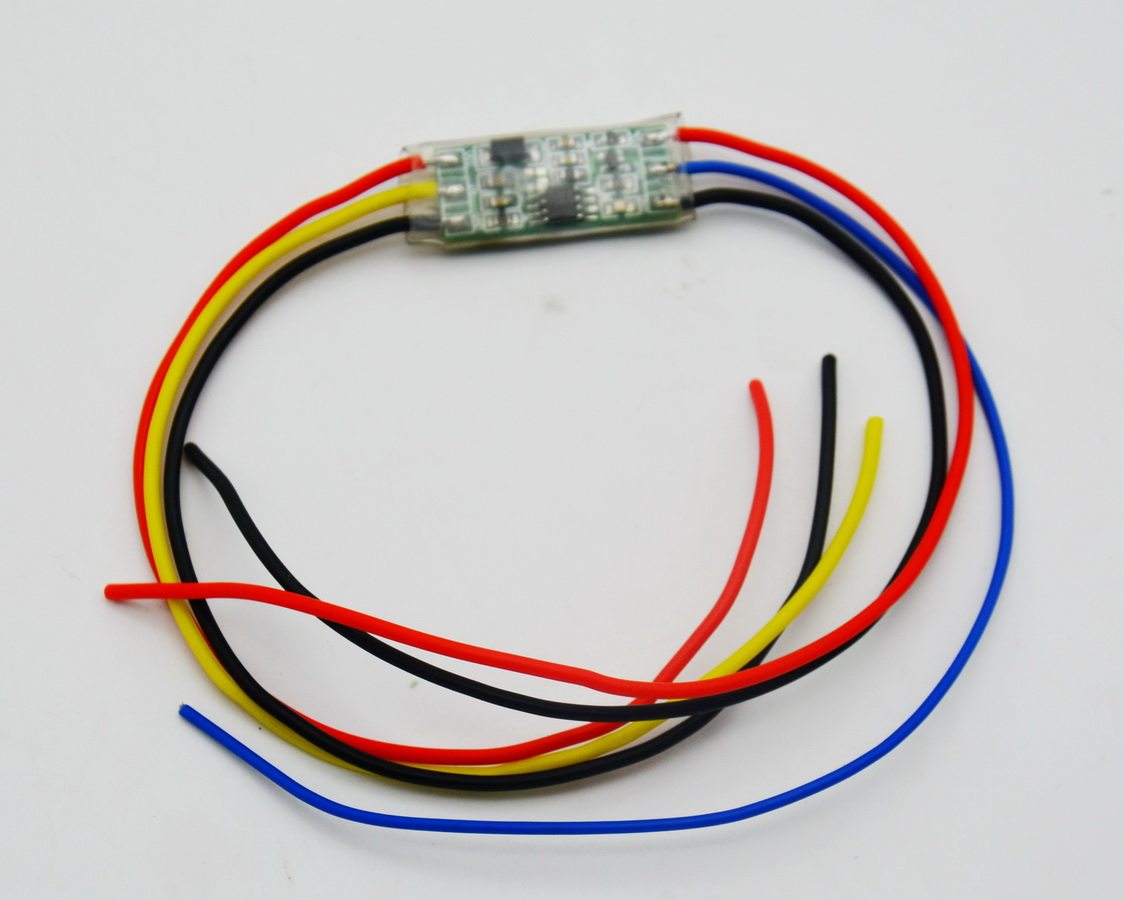

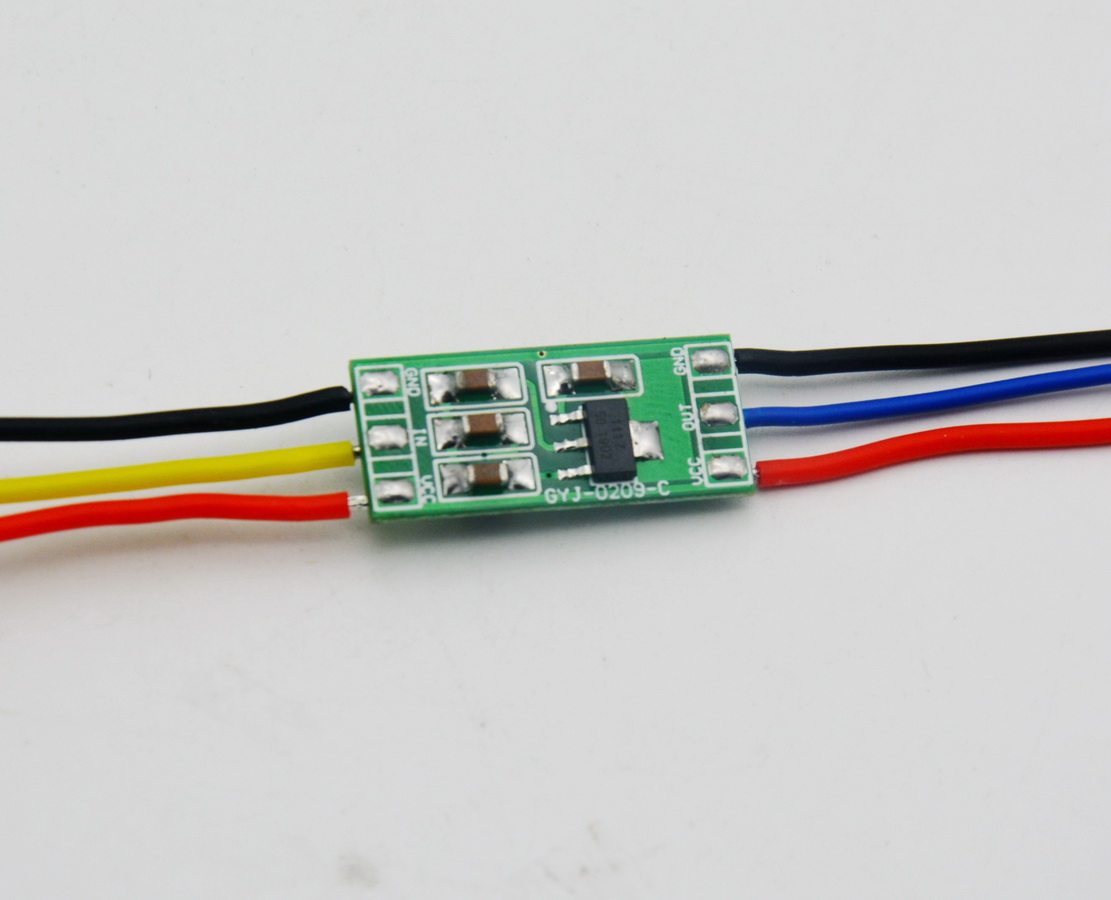

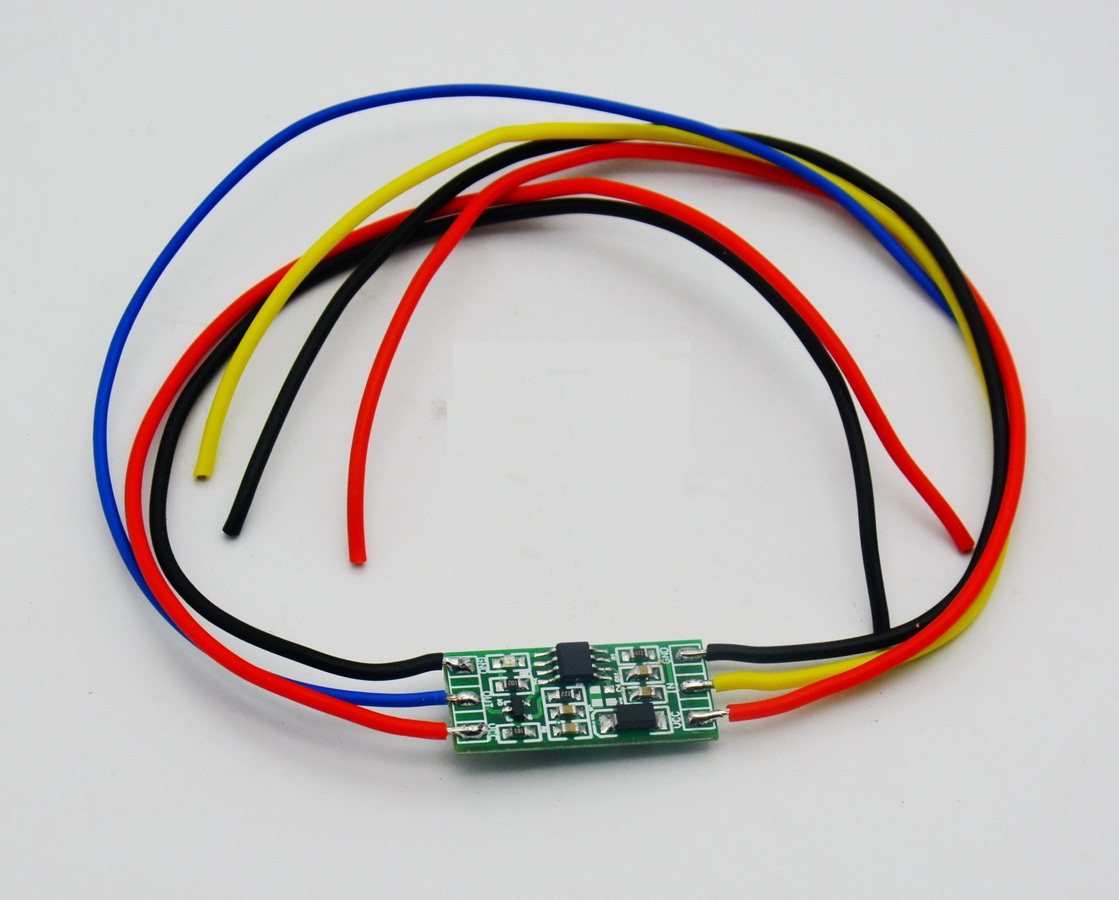

【Дисплей изображения】
