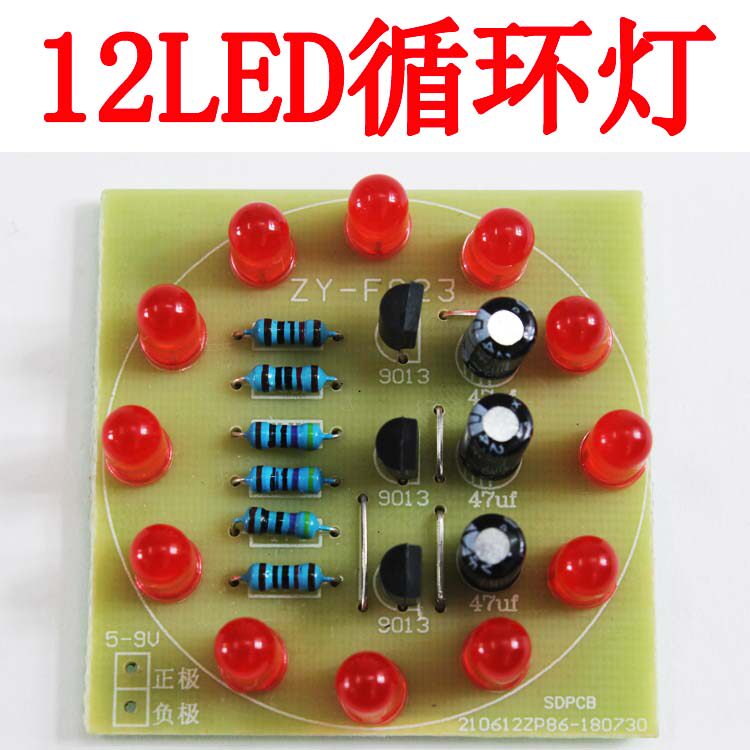

12 светодиодных наборов с циркулирующим светом поочередно мерцают. Просто потоковая электронная электронная сборка DIY DIY
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Установив имя: 12 светодиодных наборов с циркуляцией
Параметр:

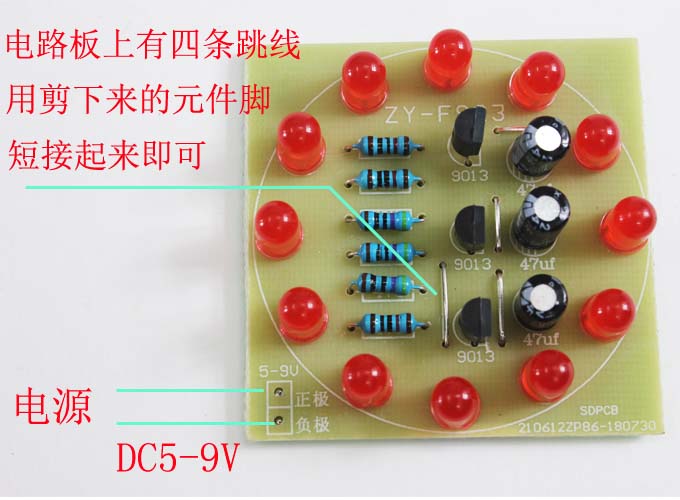

Напряжение источника питания: 3,0-9,0 В (5-9 В, записанная на плате, яркость напряжения и скорость цикла этого интервала лучше)

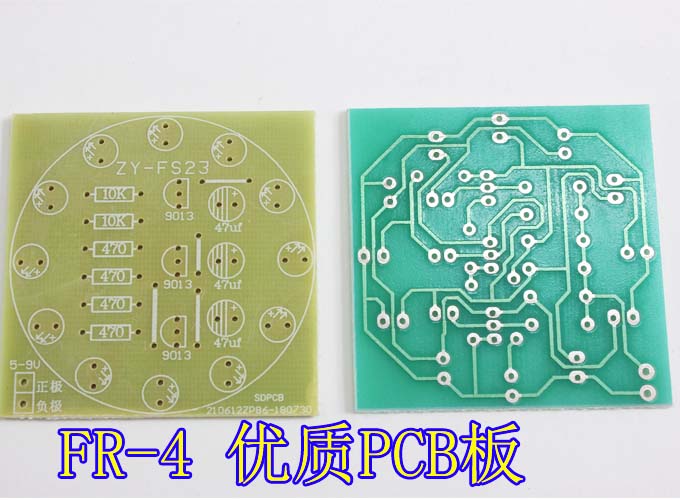

Размер доски: 4,5*4,5 см.
Введение функции:

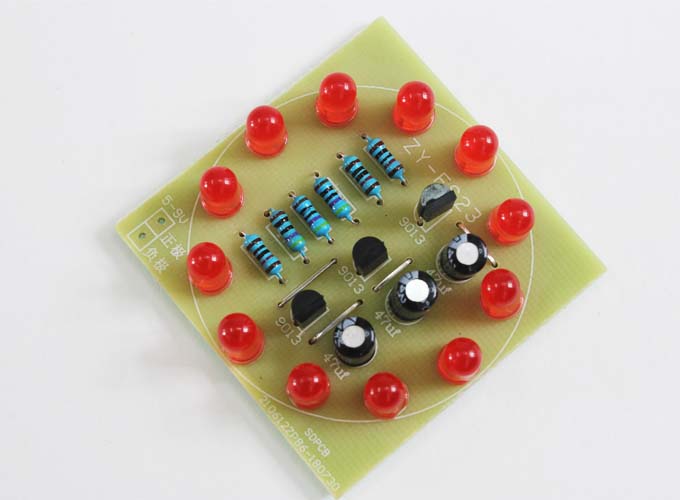

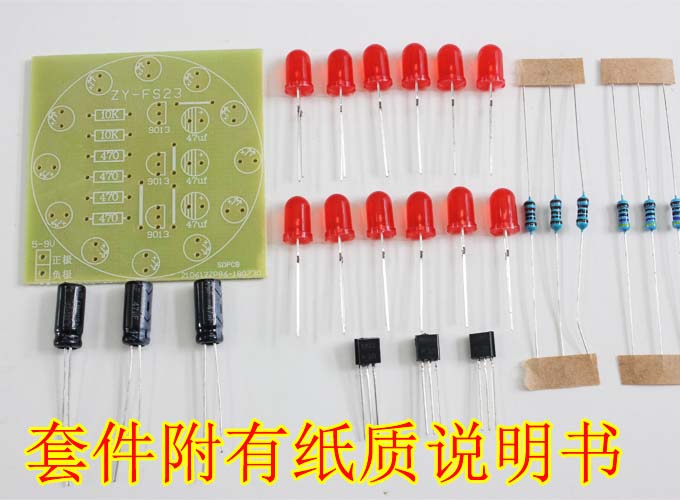

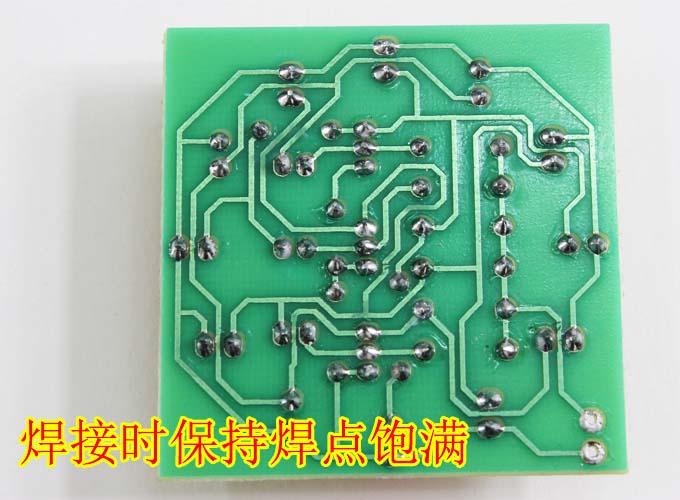

БенЭлектронное производствоЭто вход -уровень -выработка электронных новичков!Это легко сделать, весело и улучшить способность младших ученых!12 светодиодов в комплекте разделены на 3 группы, 4 в каждой группе, а четыре расстояния каждой группы одинаковы. Тогда четыре светодиода в трех группах осветляются, образуя эффект дисплея цикла.

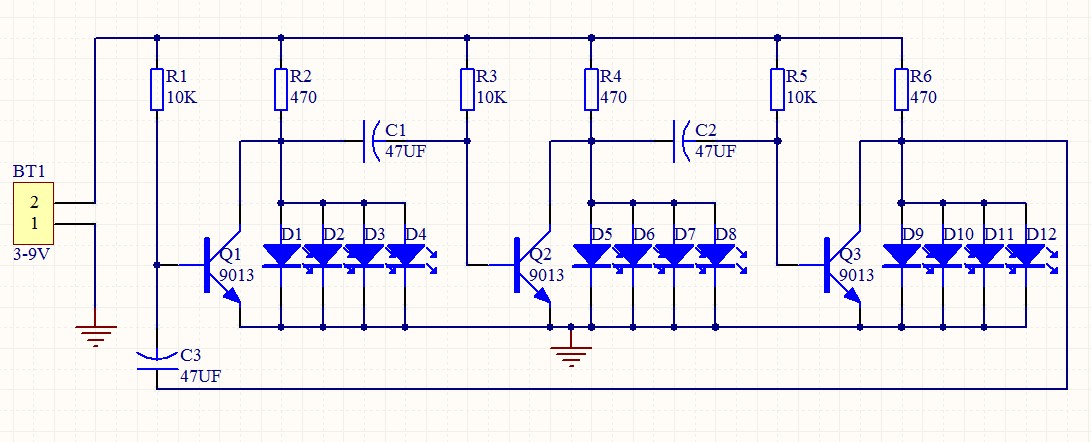

Принципиальная диаграмма:
Анализ принципов схемы работы:
Светодиодный набор для циркулирующего света, эта схема 3Триод 9013Композиция круговой цепи.Всякий раз, когда источник питания включается, три триода будут конкурировать за первое руководство, но поскольку компоненты разные, будет только один триод.Предполагая, что Q1 является первым, который будет включен, напряжение эпизодов Q1, которое уменьшает левый конец конденсатора C2, близко к 0В.Поскольку напряжение на обоих концах конденсатора не может быть изменено, основание Q2 в настоящее время также подтягивается примерно до 0 В, крайнего срока Q2, а коллекционер Q2 - высокое напряжение, поэтому оно подключено к немудиодLED5-LED8 горит.В настоящее время высокое напряжение Q2 может увеличить напряжение базового Q3 через конденсатор C3, и Q3 также будет быстро включен. Поэтому в течение этого времени сборный электрод Q1 и Q3 - низкое напряжение, поэтому только LED5 -Лал8 Lit., LED1-led4, LED9-LED12 выходит.Но по мере прохождения силысопротивлениеR3 заряжает C2, а базовое напряжение Q2 постепенно увеличивается. Когда превышает 0,7 В, Q2 изменяется от крайнего срока в состояние диверсии.В то же время напряжение уменьшенного набора Q2 также уменьшает базовое напряжение Q3 через конденсатор C3. Q3 изменяется от направляющей до конца.Затем цикл схемы в соответствии с процессом, описанным выше. 12 групп светового диода будут зажжены в 3 группах. Эти светодиоды равномерно расположены в круглой форме, которая непрерывно циркулирует для достижения эффекта потока.Изменение емкости емкости C1, C2 и C3 может изменить скорость циркуляции. Чем меньше емкость, тем быстрее скорость циркуляции.Питание можно использовать № 5 5 сухих батарей.
