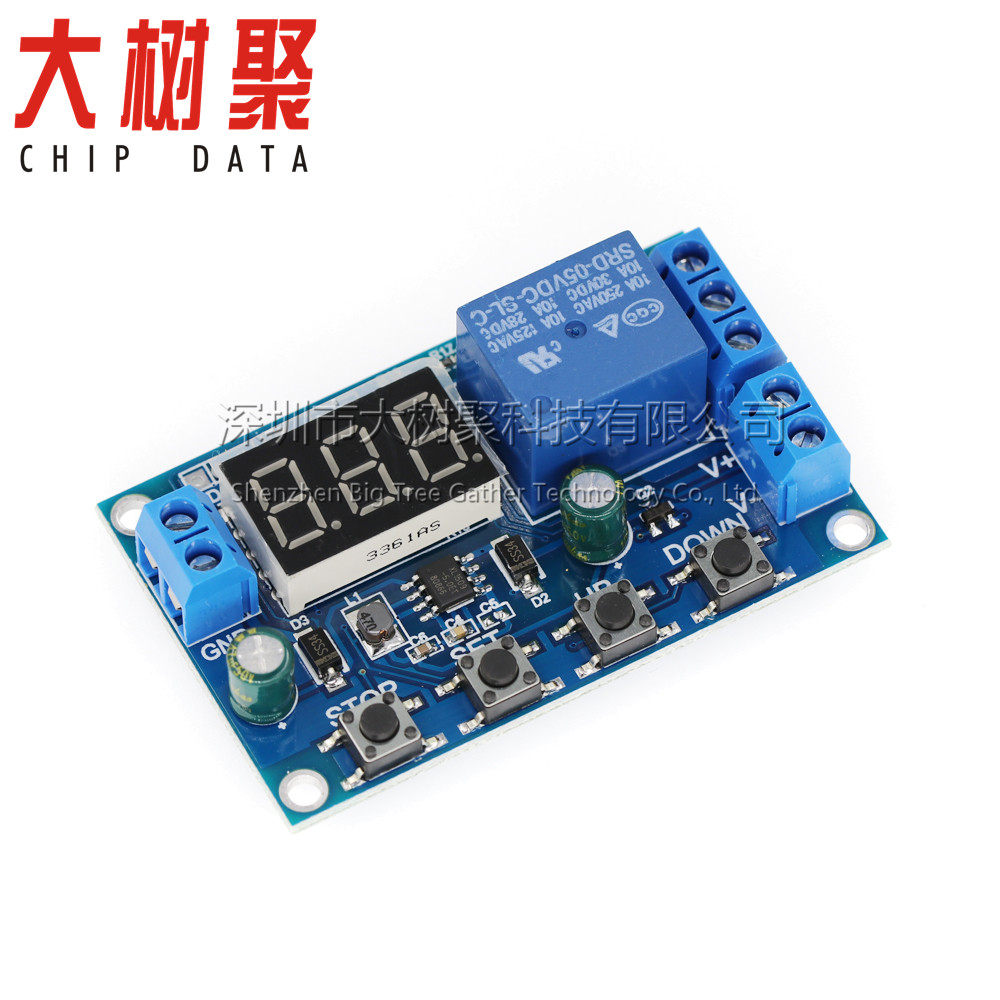

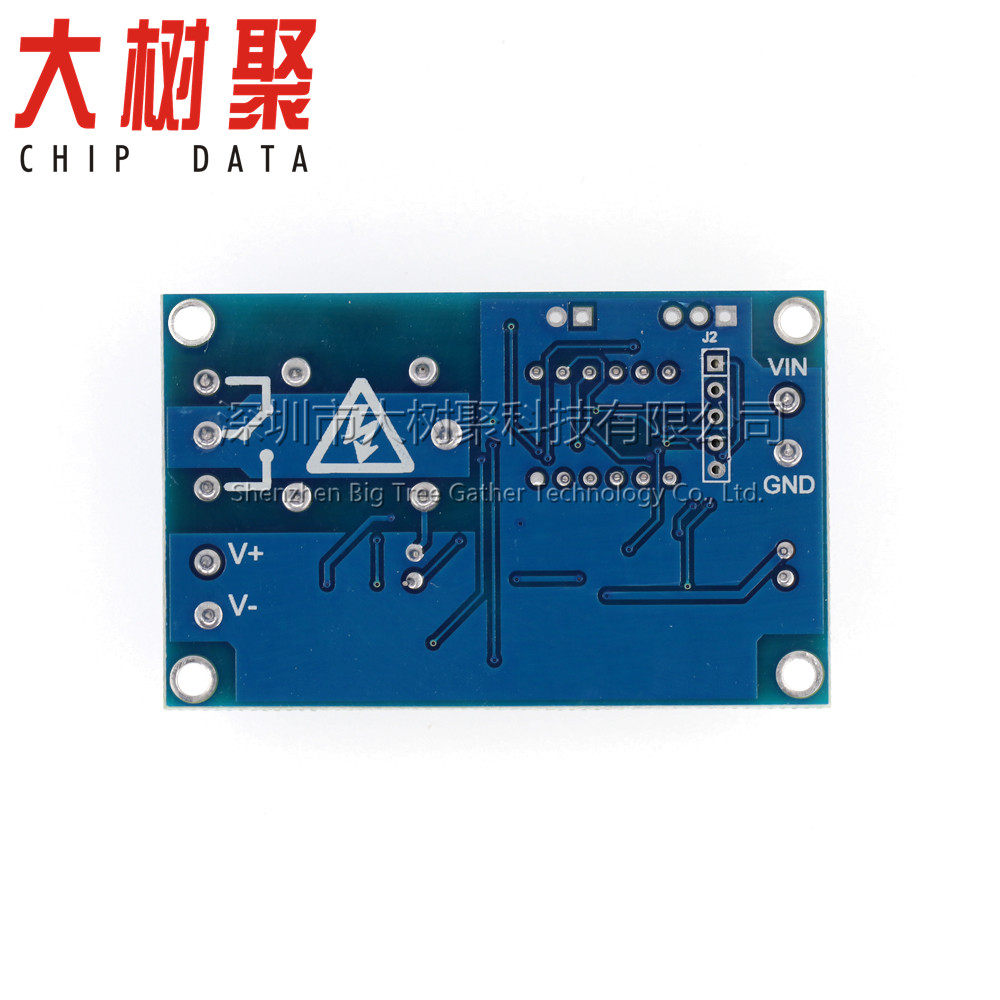

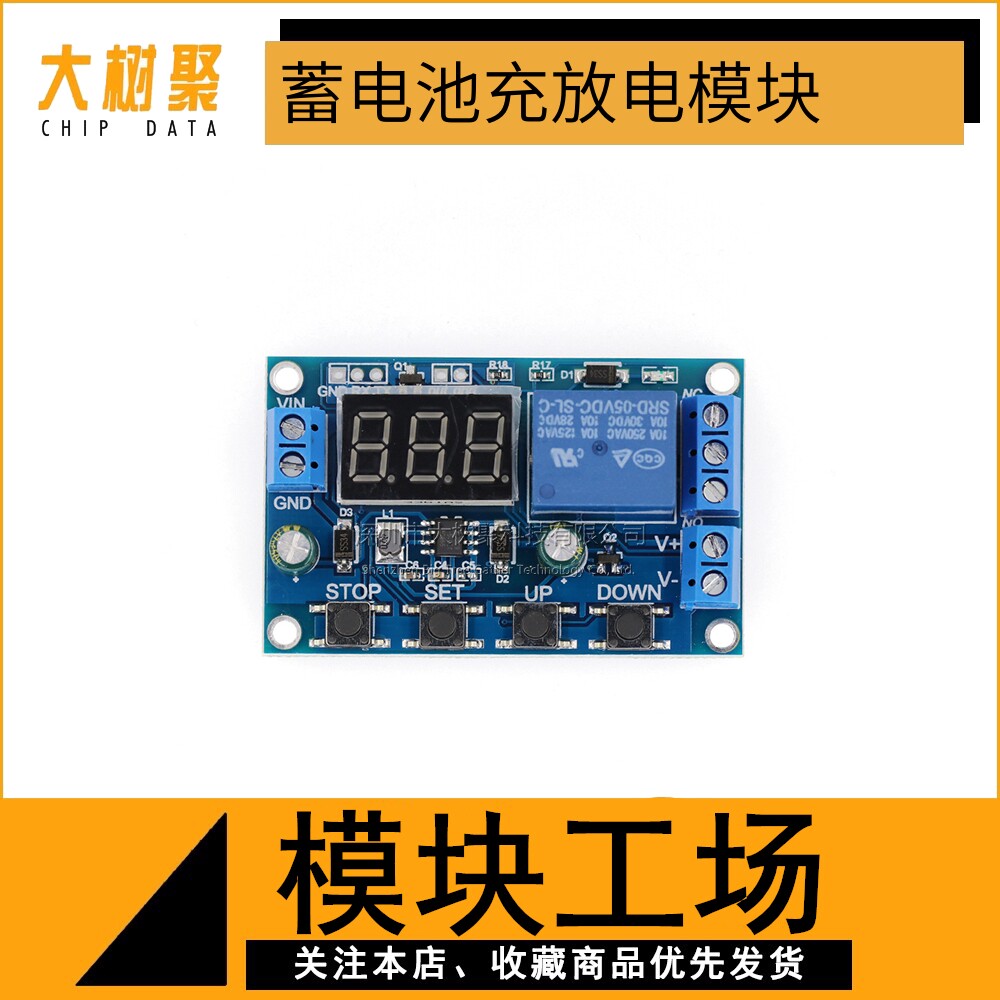

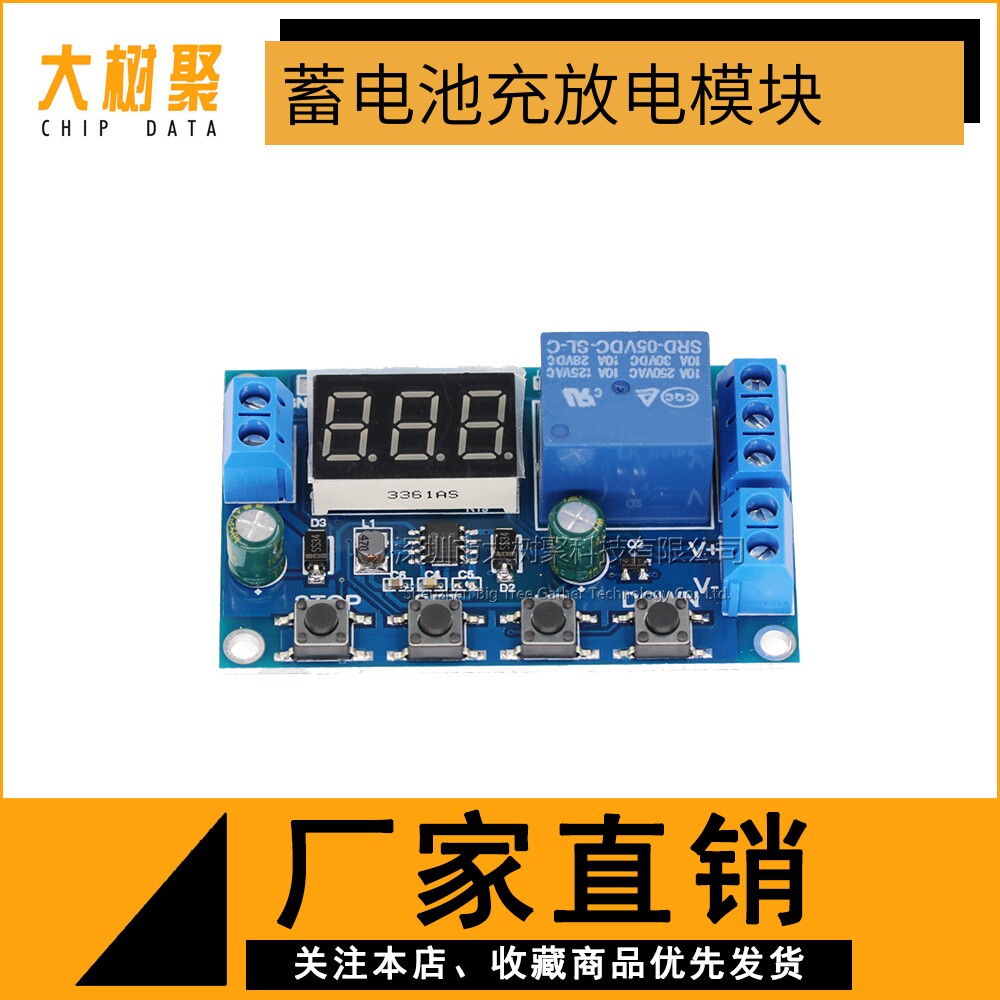

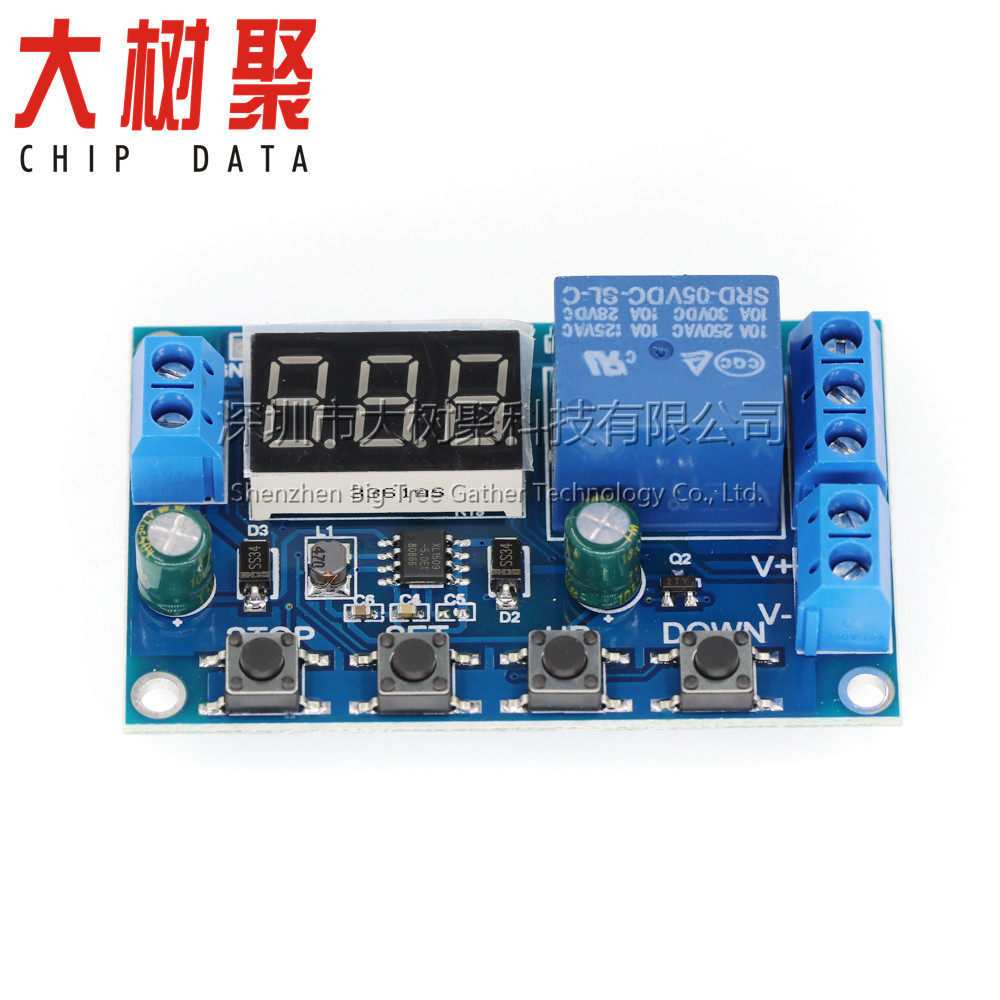

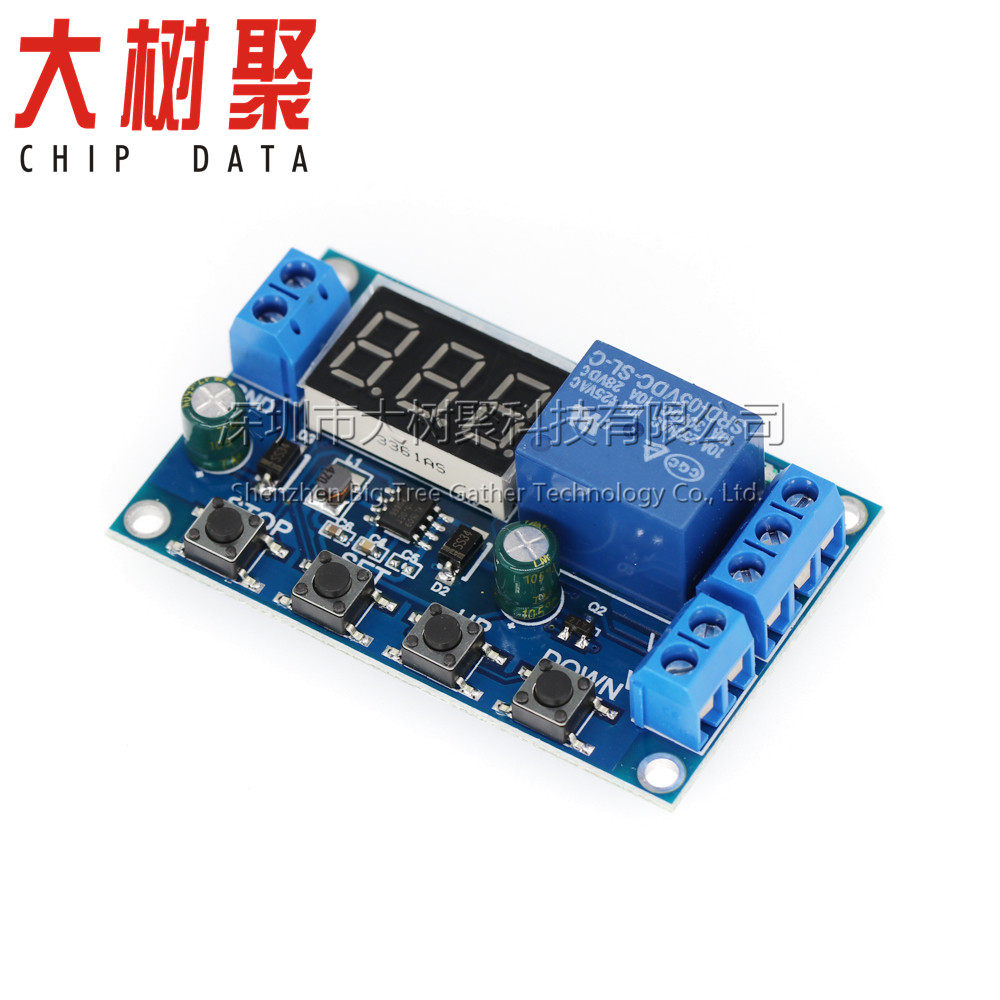

Литиевые батарейки, аккумулятор, защитный модуль, переключатель, 12v, 48v

Цена: 284руб.    (¥13.4)
Артикул: 587637917904

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:大型树聚电子模块
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥0.327руб.
¥2.6757руб.
¥2.9863руб.
¥2.0343руб.
  • Информация о товаре
  • Фотографии

Напоминание: не касайтесь задней части платы или других частей приповных соединений на доске после электроэнергии (человеческое тело проведет электроэнергию), в противном случае она вызовет программу беспорядочной, сбой и необходимость повторного соединения 24V Стандартное напряжение для сброса.Пожалуйста, обратите внимание при использовании!Пересечение

Основные модуль:

1.Батарея заряжается и разряжается, а выключение питания автоматически отключается после настройки;

2.Вы можете установить время зарядки;

3.С помощью функций последовательной связи вы можете отслеживать рабочее состояние реле через последовательный порт;

4.Дополнительный выход сигнала, когда реле подключен, выход высокий, выход высокийМожет управлять другими устройствами.

5. Есть один спешник, чтобы остановить функцию (STOPКлюч), с анти -соединительной защитой, не сжигает в обратном порядке;

Рабочий режим:

Верхний предел напряжения:UL1, Нижний предел напряженияnL1, Верхний предел напряжения должен быть больше нижнего предела напряжения (UL1>nL1Полем

U-1: Измерение зарядки: Когда напряжение измерения ниже, чем нижнее предельное напряжение, всасывание реле, выше, чем верхнее предельное напряжение, отключение реле;

U-2:Контроль зарядки времени измерения: установите время зарядки (OP); Когда напряжение измерения ниже, чем нижнее предельное напряжение, реле поглощается, а время обратного отсчета начинается после всасывания.

U-3:Во время обнаружения разряда: когда напряжение измерения ниже напряжения нижнего предела, реле отсоединяется, выше, чем верхнее предельное напряжение, и всасывание реле;

U-4:Контроль времени обнаружения разряда: установите время разрядки (OP); Когда напряжение измерения выше, чем верхнее предельное напряжение, реле сосут и объединяется, время обратного отсчета запускается. Время закончится, и реле отключается . Когда напряжение измерения ниже, чем нижнее предельное напряжение, реле отрывается открытым;

U-5:В -интерваль поглощает: когда напряжение измерения находится между верхним пределом и нижним пределом, всасывание реле объединяется, а другие условия прерываются;

U-6:Внешнее поглощение деления: когда напряжение измерения ниже нижнего предела или выше, чем верхнее предельное напряжение, реле поглощается, а реле отключается в других случаях; реле отсоединяется;



Параметры продукта:

1:питаться отНапряжение:DC6--40V, Диапазон обнаружения напряженияDC 0--60V,Подходящий60VСледующие батареи, ошибки испытания напряжения±0.1VСущность

2:Время зарядки и увольнения (OP)объем:0--999 ​​минут.

3: вес 28G



Как установить параметры

1. Сначала определить рабочий режим реле;

2. В соответствии с рабочим режимом реле,Главный интерфейс(Когда модуль будет питание, он будет пропускать текущий рабочий режим (по умолчаниюU-1Модель), а затем введитеГлавный интерфейс,Полем“НажиматьSETключ2Свободить на секунду после секунды”войтиИнтерфейс выбора режима, Нажмите от короткой прессыUP,DOWNНажмите клавишу, чтобы выбрать режим, который вы хотите установить (U-1~U-6);

3. После выбора режима для настройки (напримерU-1ПолемсобакаSETключУстановите соответствующие параметры, и параметры, которые будут установлены в настоящее время, будут мигать (Верхний предел напряжения UL1,Нижний предел напряжения NL1,OP Drive время),проходитьUP ,DOWNОтрегулируйте значение параметра, поддержку длительного давления (быстрое увеличение или уменьшение) и короткое пресс (увеличение или уменьшение1Индивидуальный); короткая прессаSETКлюч, установите следующий параметр текущего режима, процесс такой же, как и выше;

4. После установки параметров режима выбора,НажиматьSETключ2ВторойПосле ослабления режим установленного в данный момент мигает, а затем вернется к основному интерфейсу. Установить успех параметров очень проста!

5. В основном интерфейсе нажмите кнопку вниз, чтобы достичь напряжения и переключения времени, что очень просто.





Интерфейс выбора режима:НажиматьSETВвод клавиши, после завершения настройки, нажатие длинного нажатияSETКлючевой выход, обратно к основному интерфейсу, очень прост!







5. Серийный контроль(Одиночная машинаTTL уровня связиПолем

Стандарт связи:Поттер115200 bps
Позиция данных :8
Останавливаться :1
Контрольная цифра :none
Управление потоком :none

Серийные инструкции:

"U-1":Рабочий режим (Диапазоны U-1 ~ U-6)

“000”: Параметр времени 0:Функция не -времени не включена0:Включить функцию времени(Диапазоны000~999)

"dw02.9":Установите нижнее предельное напряжение

"up10.1" : Настройка верхнего предельного напряжения (Диапазоны 00.0V~60.0V)

"get":Получите текущие настройки

"on":Разрешить реле двигаться

"off":Всегда выключайте реле

"start":Начните загрузку данных

"stop":Остановите данные загрузки



Вышеупомянутые команды могут быть произвольно объединены, а запятую нужно разделить

нравиться:"dw02.9,up10.1" Установите нижнее предельное напряжение02.9V Верхнее предельное напряжение10.1V



Состояние загрузки: тестовое напряжение+Отвлечь время+Статус

“00.0V,00:00:00,OP\r\n”

00.0V : Измеренное напряжение

00:00:00 : Эстафета в момент времени



состояние:OP Реле к  CL Отключение эстафеты



STOPНажатие функции расширение:

Режим включения реле:

1. ON :OPРеле разрешено включать во время оборота;

2. OFF  : RELAY запрещает проводимость, всегда закрывайте состояние;

В основном интерфейсесобакаSTOPКлюч, реализацияONиOFFПереключение между током - мерцание, а затем возвращается к основному интерфейсу.(Эта функция является функцией аварийной остановки.

Режим сна:

1. C-P Режим сна: в течение пяти минут, без какой -либо работы цифровая трубка автоматически закрыта и отображается, и программа работает нормально;

2. O-d Нормальный режим: цифровые трубки всегда открыты и отображаются;



НажиматьSTOPкнопка2Потерять его через секунды, чтобы достичьC-PиO-dВ государственном переключении текущее состояние будет мигать, а затем вернется к основному интерфейсу.
