Защитное зарядное устройство, 12v, модернизированная версия
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
ПРЕДУПРЕЖДЕНИЕ: (Пожалуйста, не крадите детские картинки ребенка и детскую информацию, кражи просят сознательно соблюдать правила Таобао. Не играйте в маленькую умственность, не думайте, что вы украли картину, чтобы редактировать ее. Но обнаружил непосредственно жалобы Taobao) обработка.
Примечание:Друзья, кто не разбирается в электронике, будьте осторожны при покупке, а те, кто любит торговаться, избегайте этого. Пожалуйста: покупатели, пожалуйста, внимательно прочитайте введение функции перед подачей заявки.Считается, что фотографирование регулируется следующими условиями, и окончательное право на интерпретацию принадлежит нашему магазину.

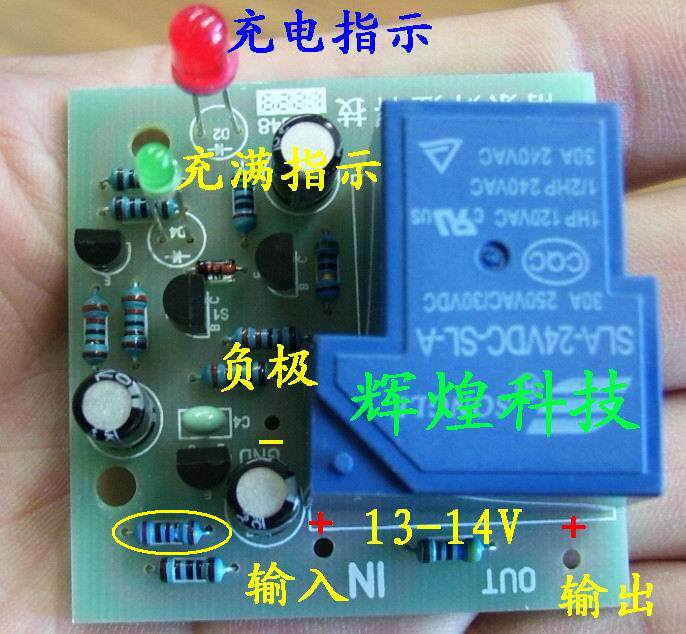

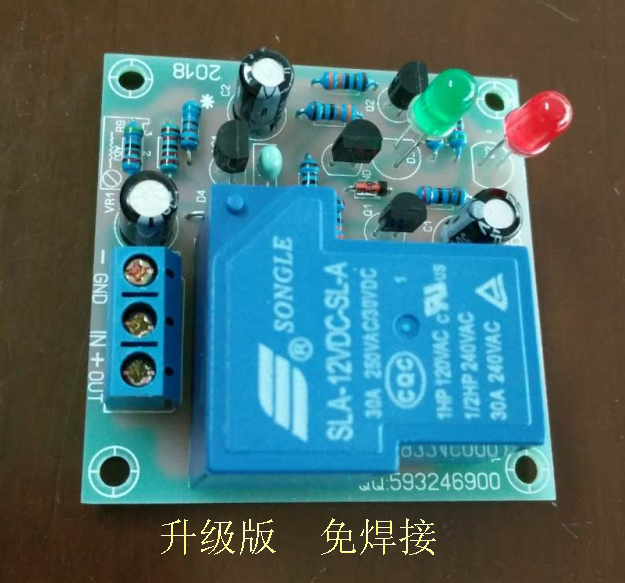

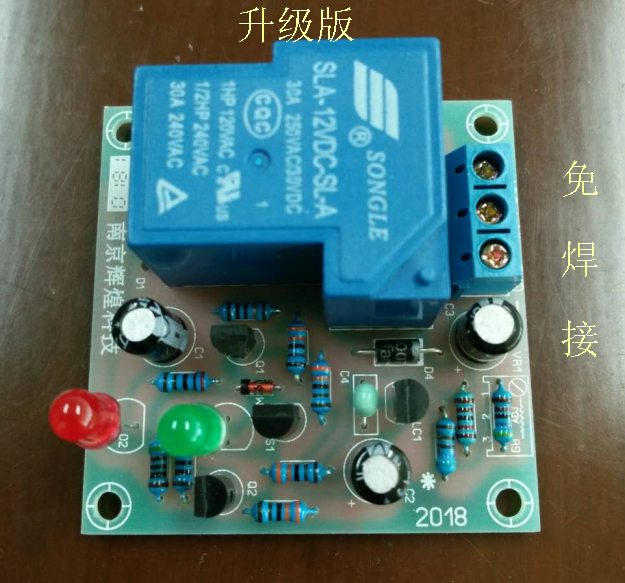

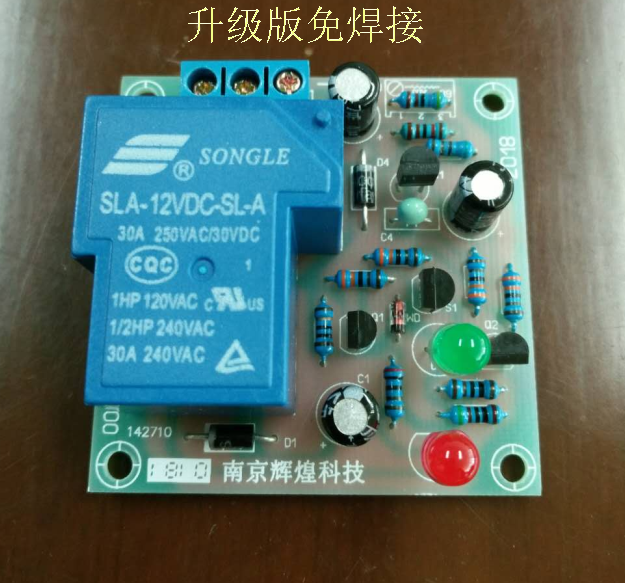

Описание продукта:Модернизированная версия не требует сварки.Эта доска:Интеллектуальный, не полностью автоматический,(После того, как аккумулятор полностью заряжен, когда напряжение аккумулятора падает, он не будет заряжаться автоматически и его необходимо выключить.Включите аккумулятор положительный и отрицательныйЗарядку можно продолжать только после достижения любого конца. Конечно, аккумулятор в это время полностью заряжен, и через некоторое время индикатор снова загорится зеленым. Во время зарядки загорается красный свет.Полный красный свет выключен, зеленый свет включен,Красный свет не загорится, если аккумулятор не подключен, и не загорится, если он подключен неправильно)
входить: Подключите выходной конец зарядного устройства и потребляйте 60 мА.
вывод: Подходит для аккумулятора 12 В,Применимо к 7AH-200AH, могут быть следующие батареиЗарядка защита, (Полимер 12,6В). (Феррофосфат 14,6В), (Свинцово-кислотный аккумулятор 14,8В-15В),Напряжение автоматического отключенияПо умолчанию есть14.8VСущность
Функция: Нет выхода, когда батарея не подключена: Независимо от того, соприкасаются ли зажимы батареи на выходном конце или нет, вы можете с уверенностью подключиться.Нет выхода, если перепутать полярность батареи: это очень практичная функция, даже если ее подключит слепой, проблем не возникнет.Автоматическое отключение при коротком замыкании на выходе: это также очень практичная защита. Независимо от того, в каком состоянии находится зарядное устройство, пока выходная клемма закорочена, зарядное устройство автоматически отключит выход, тем самым эффективно защищая зарядное устройство от перегорания из-за короткого замыкания.Самостоятельная остановка при полной зарядке: Когда напряжение аккумулятора достигаеток.14.8VВыход автоматически отключается, когдаЭффективная защита батарей не вызывает ущерба или потери воды из -за чрезмерной зарядки.
Применимо: используйте простой трансформатор для вывода напряжения переменного тока 15–17 В с дополнительной защитой зарядного устройства; нужно только добавить трансформатор и мостовой выпрямитель, нет необходимости добавлять конденсаторную фильтрацию(Трансформатор не требует регулирования напряжения)

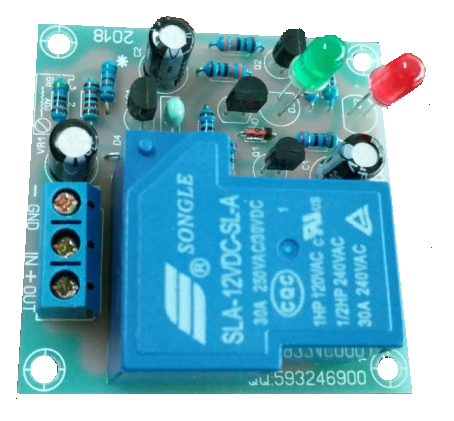

иллюстрировать: Эта плата оснащена специальной микросхемой управления напряжением и автомобильными реле.Он имеет небольшой размер, точное и стабильное напряжение отключения, продуманную защиту, полный набор функций и надежную работу, что действительно может вас успокоить.Размер: 50×50 мм
Как выбрать трансформатор – это очень важно; давайте сначала возьмем пример. Для аккумулятора на 100А зарядный ток составляет 1/10 от емкости аккумулятора, то есть 10А. Ток трансформатора мощностью 100 Вт составляет около 4-5А, поэтому необходим трансформатор мощностью 200 Вт и так далее.

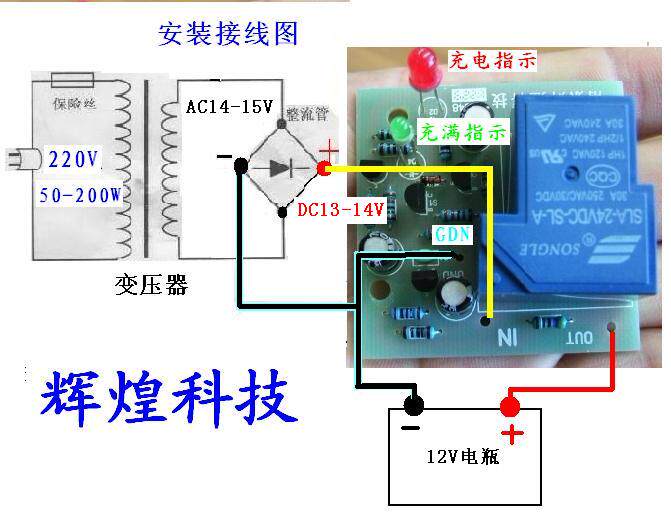

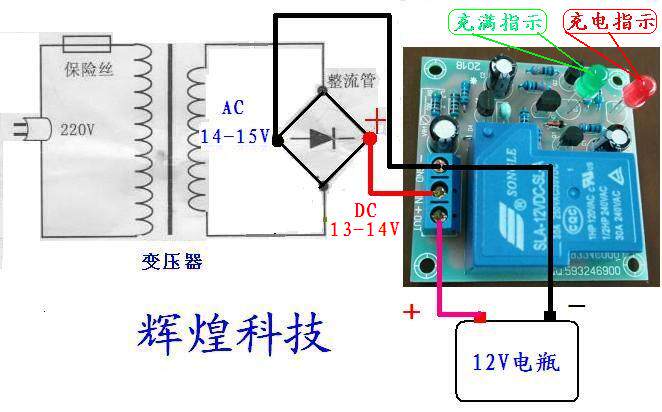

Монтажная проводка: входной вход постоянного тока положительный 13-15 В, выходной выход к положительному аккумулятору.GND подключается к отрицательной клемме зарядного устройства и отрицательной клемме аккумулятора.
Уважаемый: Обратите внимание, что напряжение аккумулятора не должно быть ниже 10 В. Если оно ниже 10 В, реле не будет заряжаться, если оно не замкнуто. Реле питается от батареи и вызывает замыкание.
(Покупатель должен читать)
Диапазон напряжения регулируется: 12,6-14,8 В. Выходное напряжение по умолчанию составляет около 14,8 В. Пожалуйста, дайте нам знать, если вам нужна другая защита по напряжению.Либо отрегулируйте резистор VR1 (R9) самостоятельно.
