Mitsubishi Plc 4AD TC PT 4DA 2AD2DA FX2N 3U 3G ADP BD модуля моделирования температуры

Цена: 5 494-19 540руб.    (¥260)
Артикул: 581505719654

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:底色显示屏
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • Домашний FX3G-2AD-BD
  • Домашний FX3G-1DA-BD
  • Оригинал FX3G-2AD-BD
  • Оригинал FX3G-BDA-BD
  • Полностью совместим с FX2N-2AD
  • Полностью совместим с FX2N-2DA
  • Полностью совместим с FX2N-4AD
  • Полностью совместим с FX2N-4DA
  • Полностью совместим с FX2N-4AD-TC
  • Оригинальный подлинный FX3U-4AD-PT-ADP
  • Полностью совместим с FX3U-4AD
  • Полностью совместим с FX3U-4DA
  • Оригинальный подлинный FX3U-4AD-ADP
  • Оригинальный подлинный FX3U-4DA-ADP
  • Оригинальный подлинный FX3U-4AD-TC-ADP
  • Полностью совместим с FX2N-4AD-PT
  • Оригинальный подлинный FX2N-2AD
  • Оригинальный подлинный FX2N-2DA
Добавить в корзину
Другие товары этого продавца
¥2505 283руб.
¥3808 003руб.
¥1503 170руб.
¥30634руб.
  • Информация о товаре
  • Фотографии
Цвет: Домашний FX3G-2AD-BD, Домашний FX3G-1DA-BD, Оригинал FX3G-2AD-BD, Оригинал FX3G-BDA-BD, Полностью совместим с FX2N-2AD, Полностью совместим с FX2N-2DA, Полностью совместим с FX2N-4AD, Полностью совместим с FX2N-4DA, Полностью совместим с FX2N-4AD-TC, Оригинальный подлинный FX3U-4AD-PT-ADP, Полностью совместим с FX3U-4AD, Полностью совместим с FX3U-4DA, Оригинальный подлинный FX3U-4AD-ADP, Оригинальный подлинный FX3U-4DA-ADP, Оригинальный подлинный FX3U-4AD-TC-ADP, Полностью совместим с FX2N-4AD-PT, Оригинальный подлинный FX2N-2AD, Оригинальный подлинный FX2N-2DA

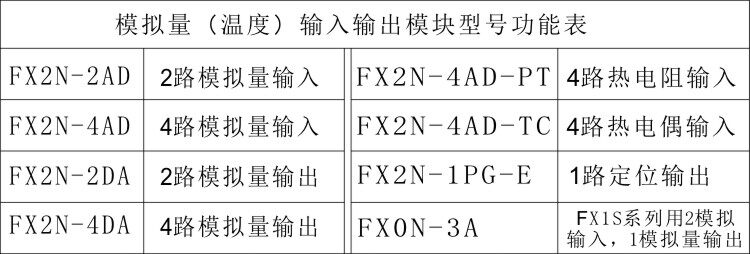

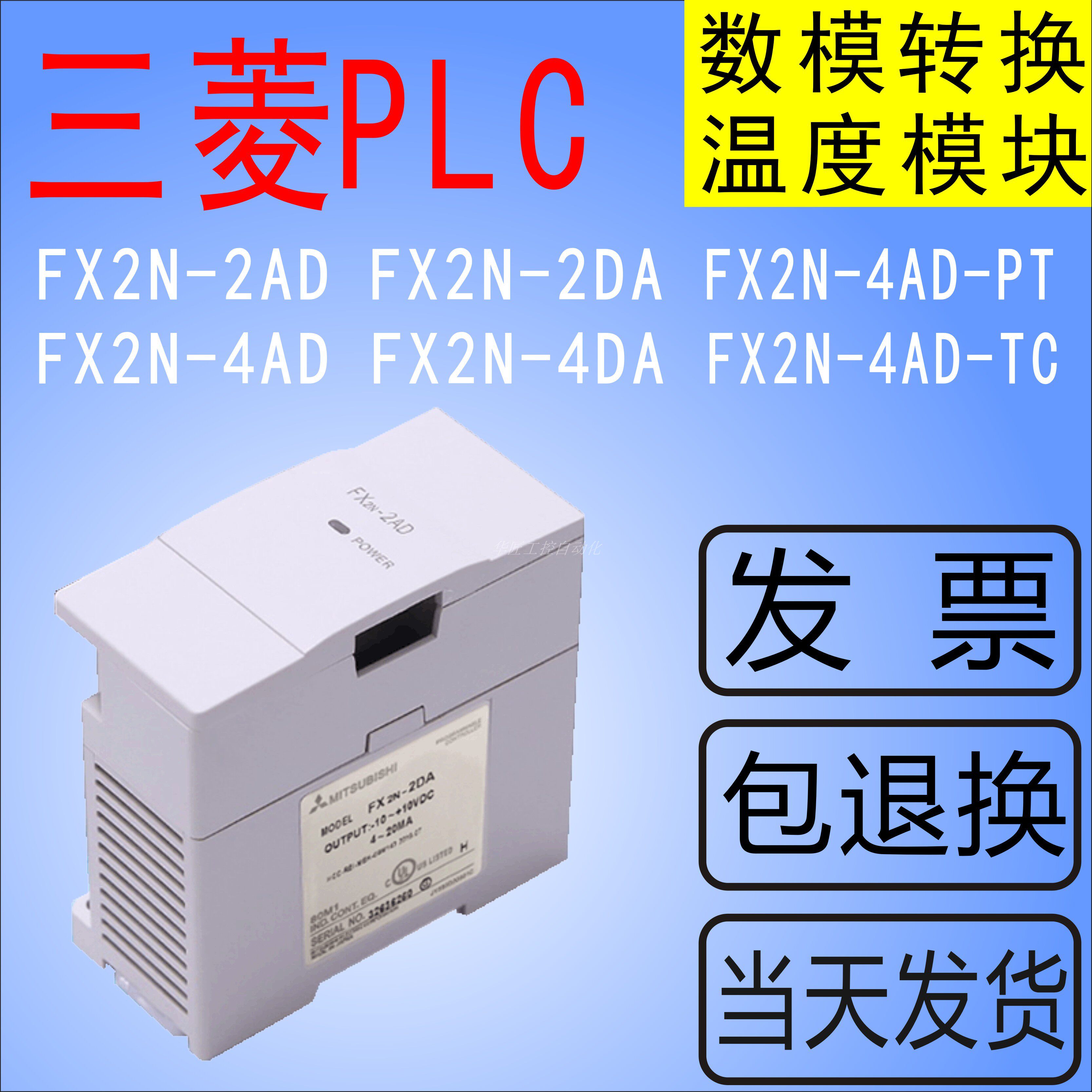

Температура ПЛК Mitsubishi FX2N-4AD-PT TC, аналог 2DA Функциональный модуль 2AD 4DA 4AD в наличии

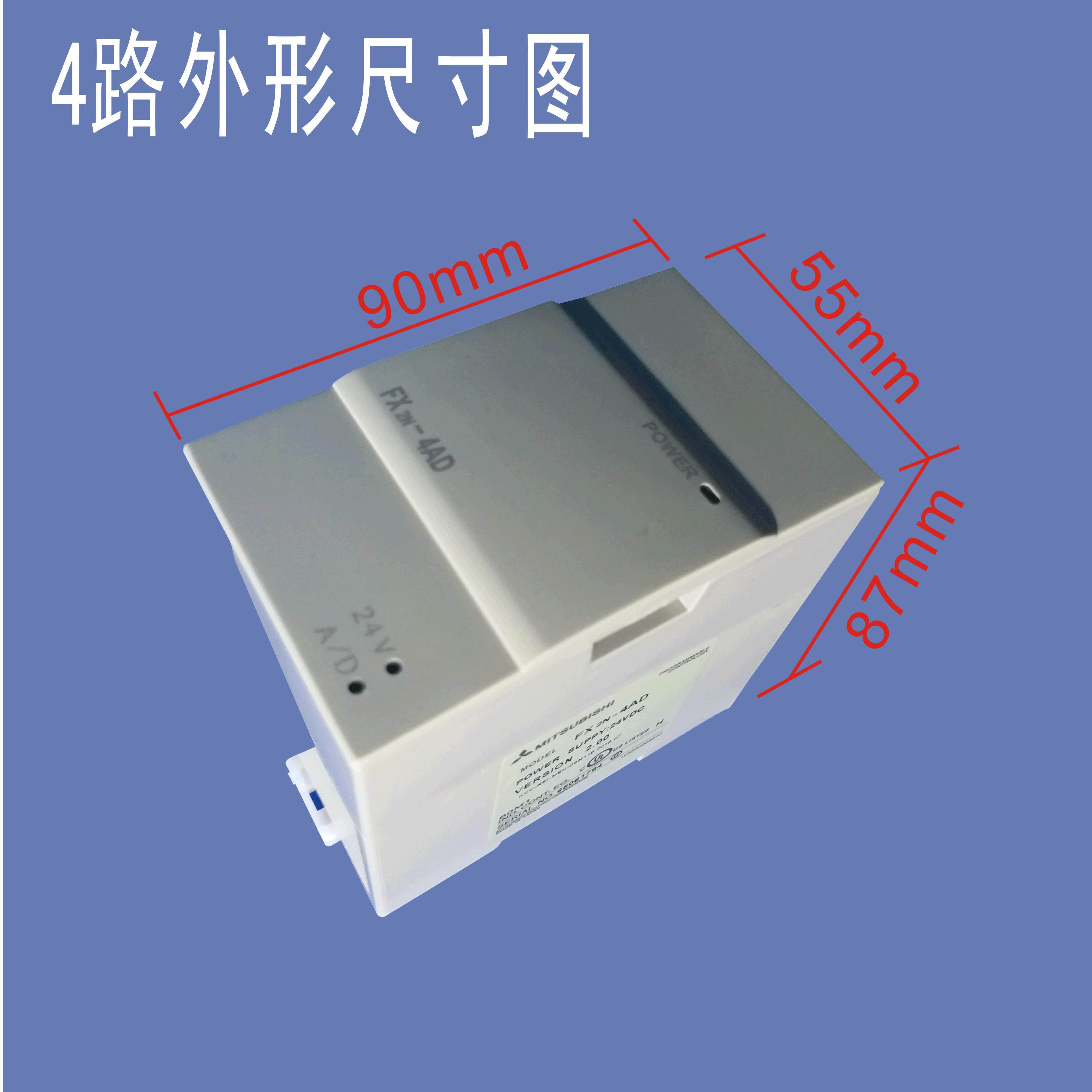

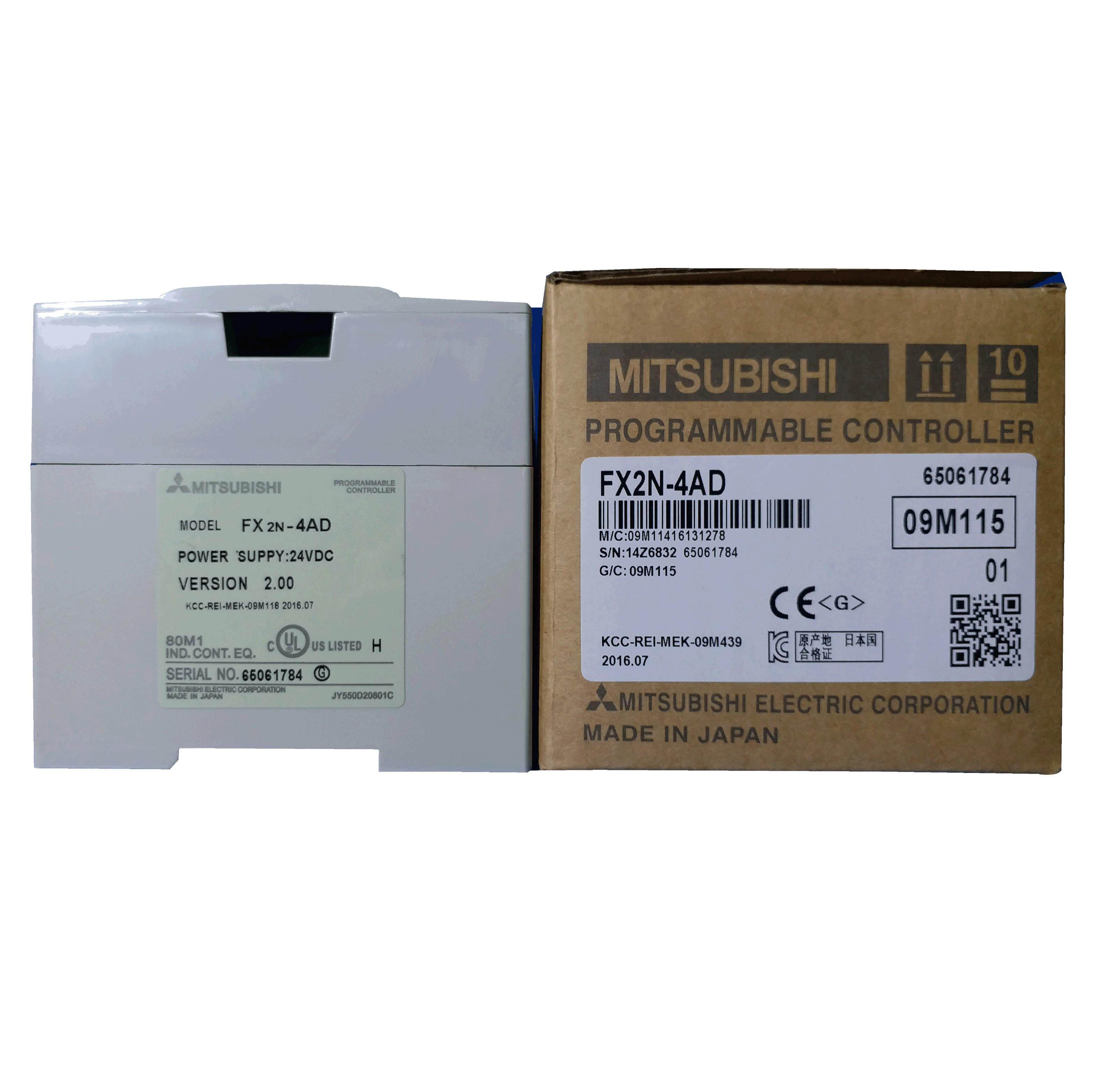

1. Знакомство с FX2N-2AD (FX2N-4AD)

       Модуль аналогового ввода FX2N-2AD используется для преобразования двух точек аналогового входа (выход напряжения и токового выхода) в 12-битное цифровое значение и ввода этого значения в программируемый контроллер.

1) В зависимости от метода подключения аналоговый вход может быть выбран между входом напряжения или входом тока.

2) Два аналоговых входных канала принимают входные сигналы от 0 до 10 В постоянного тока, от 0 до 5 В постоянного тока или от 0 до 20 мА, что делает входные характеристики совместимыми с обоими каналами.

3) Характеристики аналого-цифрового преобразования можно регулировать.

4) Эта симуляция занимает 8 точек ввода-вывода, которым можно назначить вход или выход.

5) Используйте инструкции FROM/TO для передачи данных с помощью ПЛК.

 Примечание.FX2N-4AD — это модуль аналогового ввода с 4 точками.

2． Знакомство с FX2N-4AD-PT

       Аналоговый специальный модуль FX2N-4AD-PT объединяет в себе 4 фольговых датчика температуры (PT100, 3-проводной, 100Ω) усиливает входной сигнал и преобразует данные в 12-битные читаемые данные, которые сохраняются в главном процессоре (MPU).Можно прочитать данные как по Цельсию, так и по Фаренгейту.Разрешение считывания от 0,2 ℃ до 0,3 ℃/0,36 ℉.

Все настройки передачи данных и параметров можно настроить с помощью программного управления FX2N-4AD-PT; оно завершается прикладными инструкциями TO/FROM FX2NPC.

FX2N-4AD-PT занимает 8 точек шины расширения FX2N.Эти 8 точек могут быть назначены как входные или выходные.FX2N-4AD-PT потребляет ток 30 мА от блока питания 5 В основного блока FX2N или активного блока расширения.

3. Знакомство с FX2N-4AD-TC

       Аналоговый специальный функциональный модуль FX2N-4AD-TC усиливает входные сигналы от четырех датчиков термопар (типа K или J) и преобразует данные в 12-битные читаемые данные, которые сохраняются в главном блоке FX2N. Можно считывать данные как по Цельсию (℃), так и по Фаренгейту (℉).

Разрешение считывания: тип K — 02 ℃/0,72 ℉, тип J — 0,3 ℃/0,54 ℃.

Все настройки передачи данных и параметров можно настроить с помощью программного управления FX2N-4AD-TC, которое дополняется прикладными инструкциями TO/FROM FX2NPC.

FX2N-4AD-TC занимает 8 точек ввода-вывода на шине расширения FX2N. Эти 8 точек могут быть назначены как входы или выходы. FX2N-4AD-TC потребляет ток 30 мА от разъема питания 5 В основного блока FX2N или активного модуля расширения.

Могут использоваться термопары со следующими характеристиками: Тип K (JIS 1602-1981) Тип J (JIS 1602-1981)

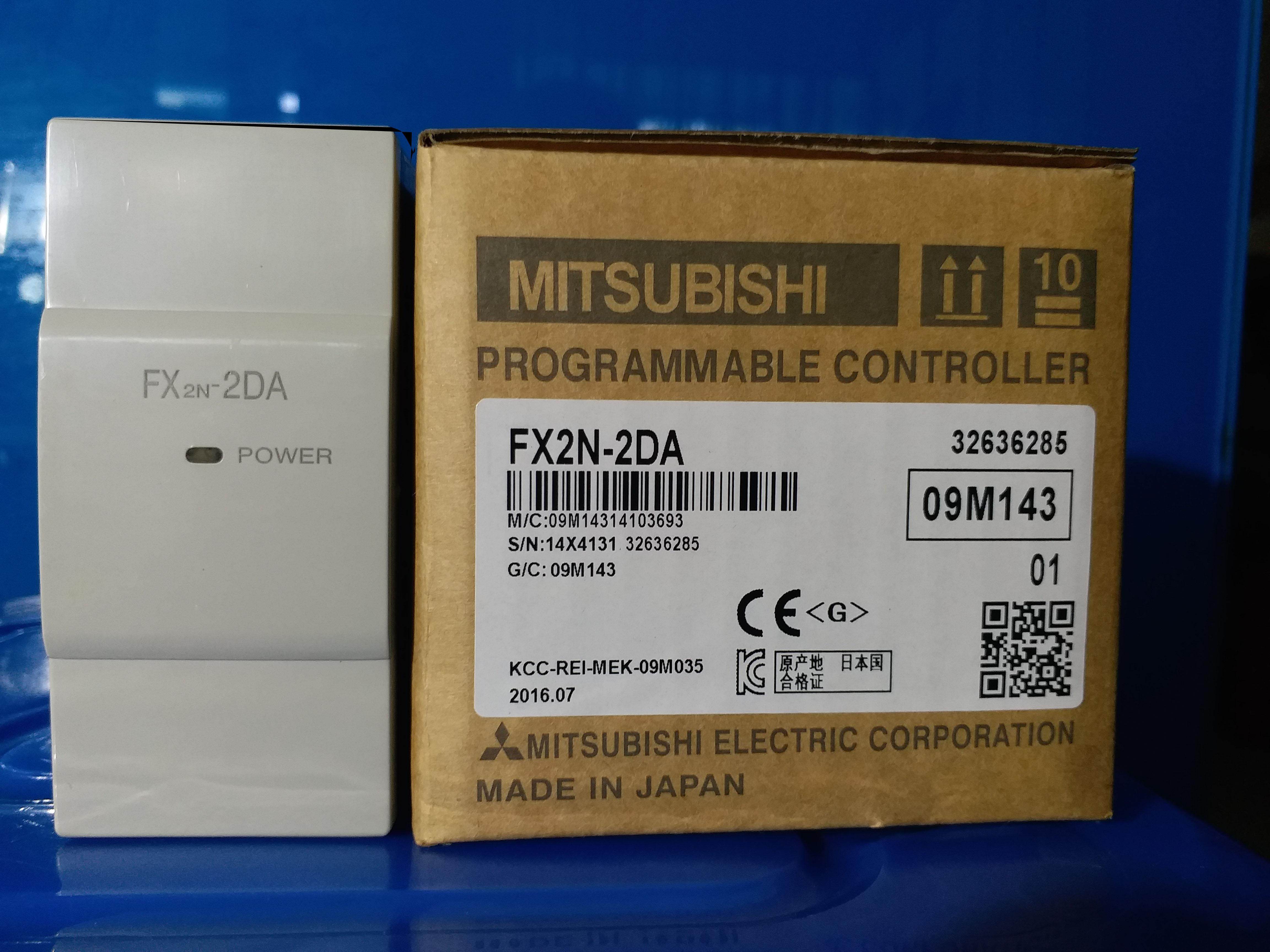

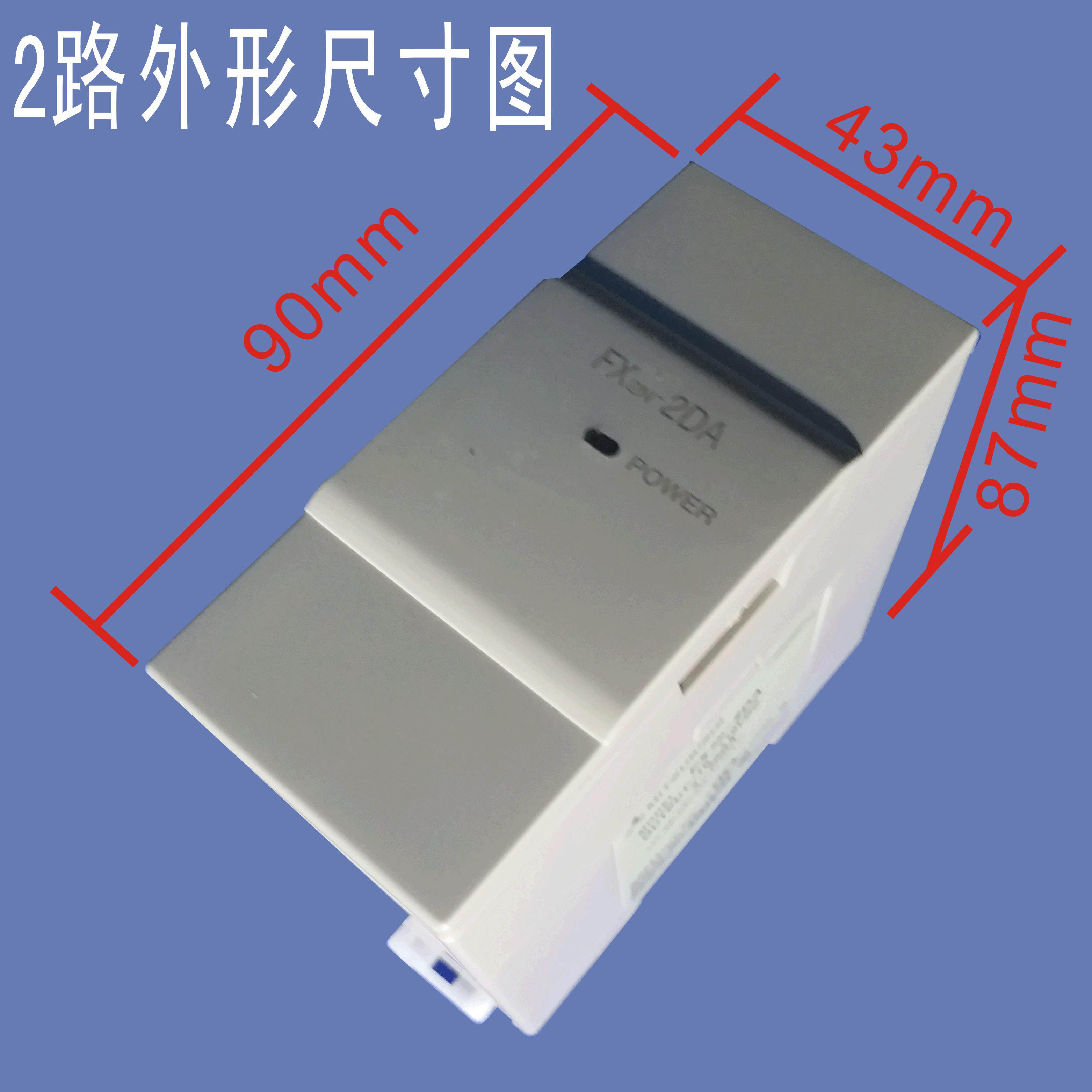

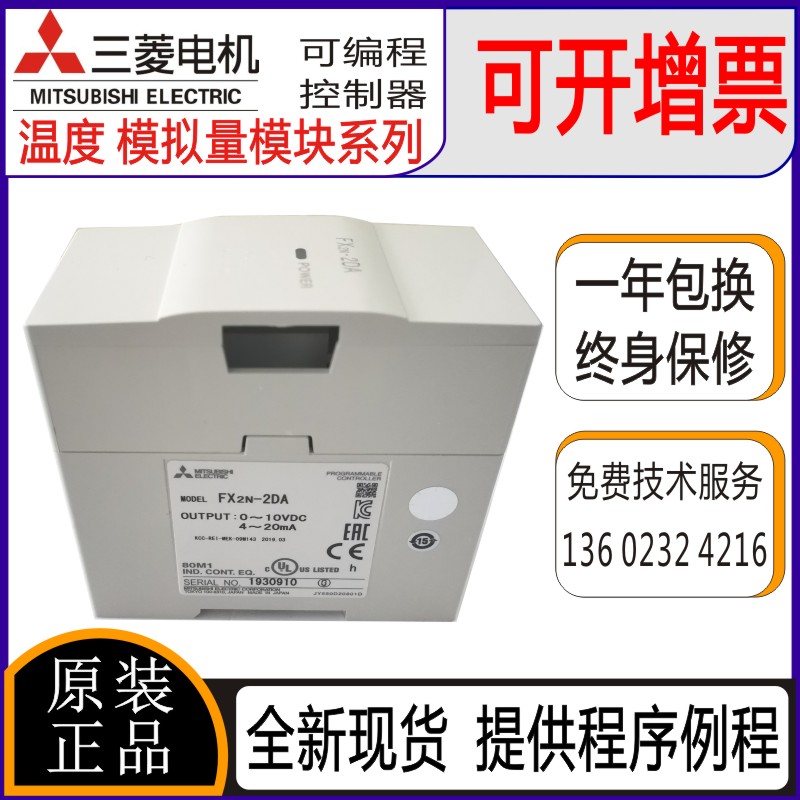

4. Знакомство с FX2N-4DA (FX2N-2DA)

         Аналоговый специальный модуль FX2N-4DA имеет 4 выходных канала.Входной канал принимает цифровые сигналы и преобразует их в эквивалентные аналоговые сигналы, что называется цифро-аналоговым преобразованием.Максимальное разрешение FX2N-4DA составляет 12 бит. Выбор входного/выходного напряжения и тока осуществляется посредством пользовательской проводки. Доступные аналоговые значения: от -10 В до 10 В постоянного тока (разрешение 5 мВ) и/или от 0 до 20 мА (разрешение: 20 мА).μА), можно выбирать отдельно для каждого канала.

       Обмен данными между FX2N-4DA и основным блоком FX2N осуществляется через буферную память. Всего FX2N-4DA имеет 32 буфера памяти (каждый по 16 бит).

       FX2N-4DA занимает 8 точек шины расширения FX2N. Эти 8 точек могут быть назначены как входы или выходы. FX2N-4DA потребляет ток 30 мА от разъема источника питания 5 В основного блока FX2N или активного модуля расширения.

       Примечание.FX2N-2DA имеет 2 выходных канала.

Загрузка руководства по продукту: https://pan.baidu.com/s/1M1dm2HX6rwY3DcfLeWLmRg.
