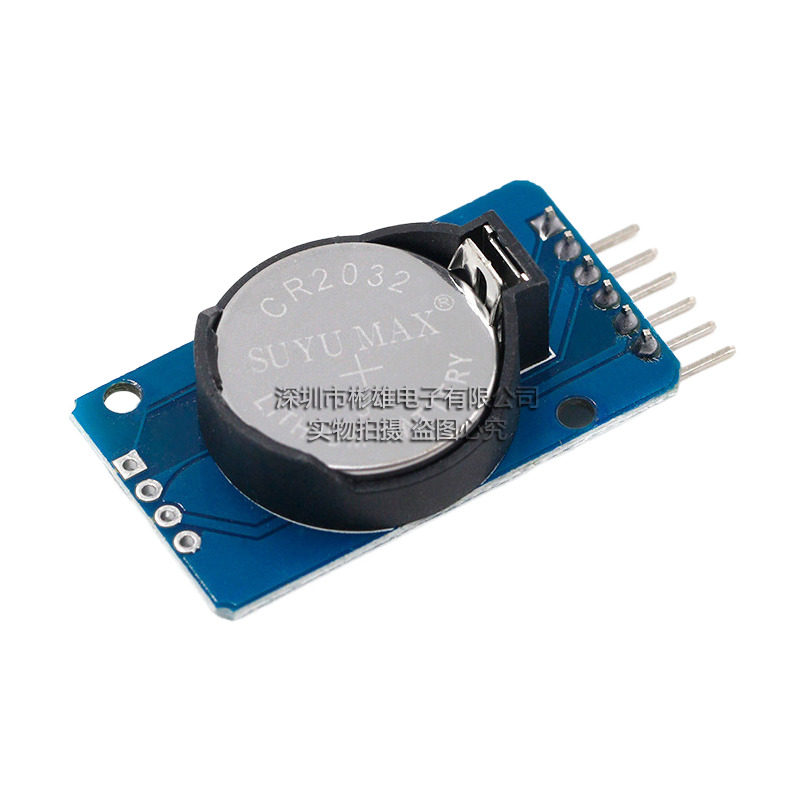

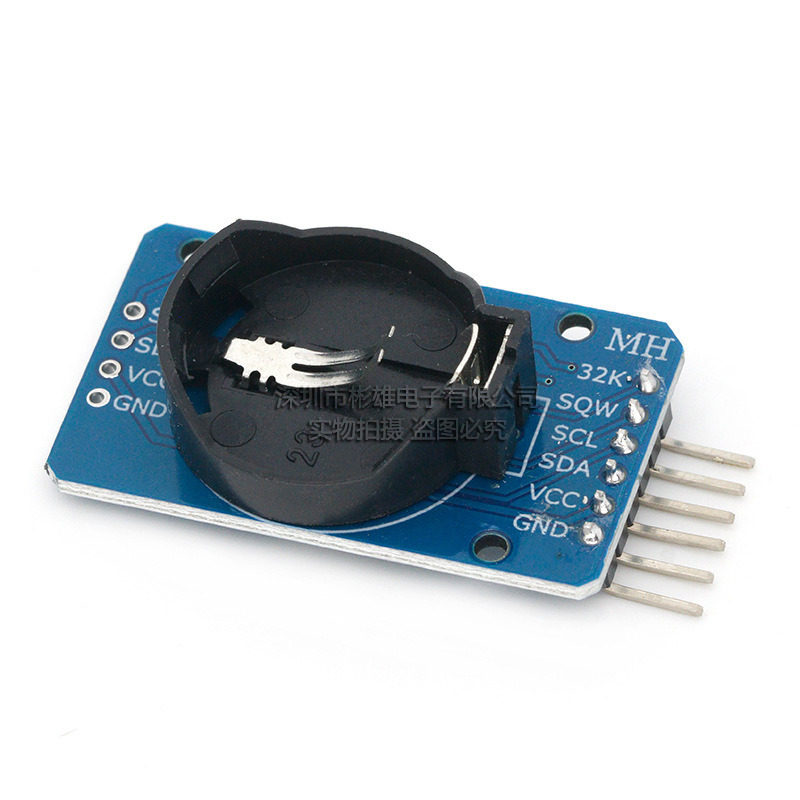

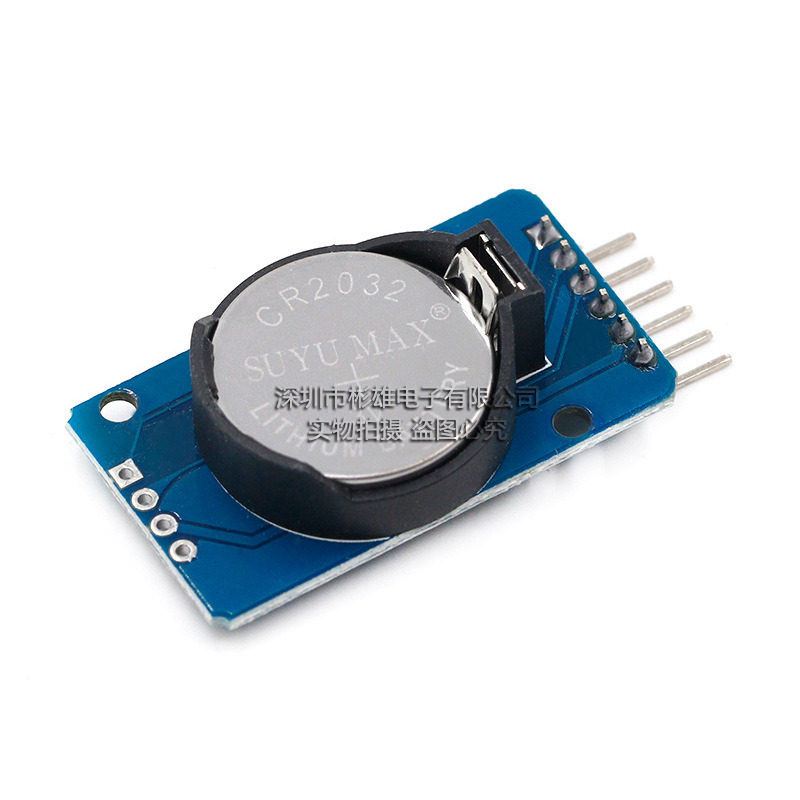

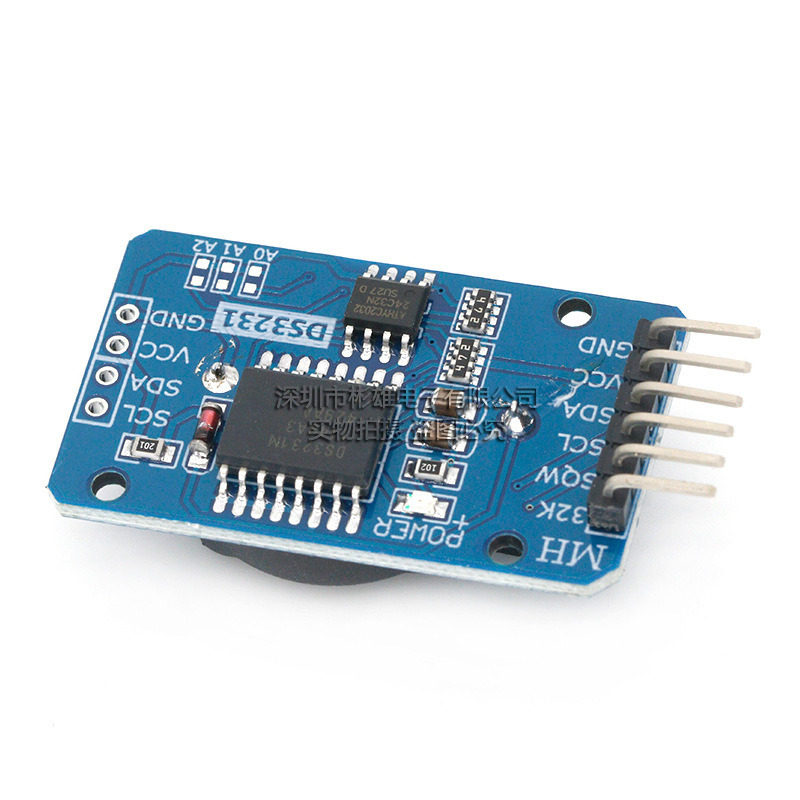

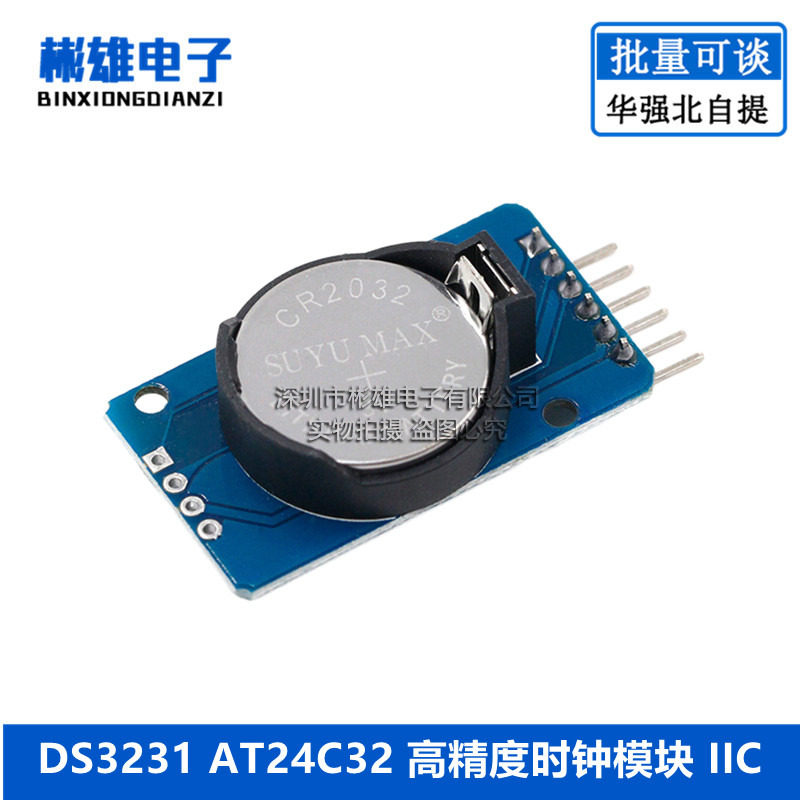

DS3231 модуль с высоким уровнем часа
DS3231 представляет собой низко -кост, высокий уровень реального времени (RTC) с высоким уровнем I2Это устройство содержит входной терминал батареи, который все еще может поддерживать точное время при отключении основной мощности.Интегрированный кристалл улучшает долгосрочную точность устройства и уменьшает количество компонентов производственной линии.DS3231 обеспечивает коммерческий диапазон температуры и промышленности -и использует 16 -пин -300 млн, чтобы упаковка.
RTC экономит секунды, время, неделя, дата, месяц и годовая информация.Менее 31 дня дата месяца будет автоматически скорректирована, включая коррекцию перейного года.Рабочий формат часов может быть 12 -часовым форматом 24 часа или с/AM/PM.Предоставьте два набора будильников календаря и квадратная волна.Адрес и данные передаются последовательной передачей двунаправленной шины I2C.
Точность, напряжение температурной компенсации и схема компаратора используются для мониторинга состояния VCC, обнаружения сбоя питания, обеспечения сброса и автоматического переключения на резервную мощность при необходимости.Кроме того, в качестве ручного входа может использоваться штифт/RST, который генерирует μP сброс.
В дополнение к высокой точности времени, DS3231 также выполняет некоторые другие функции, которые расширяют дополнительные функции и диапазон выбора системного хоста.Это устройство объединяет очень точный цифровой датчик температуры, к которому можно получить доступ к интерфейсу I2C*(как время).Точность этого датчика температуры±3°C.Схема управления на пленке может реализовать автоматическое обнаружение мощности и управляет переключателем питания между основным источником питания и запасным источником питания (то есть батареей с низким уровнем напряжения).Если основной источник питания утерян, устройство может продолжать обеспечивать точное время и температуру, и производительность не затрагивается.Когда основной источник питания является RE -силой или значение напряжения возвращается в допустимый диапазон, функцию сброса на пленке можно использовать для перезапуска микропроцессора системы.
RTC экономит секунды, время, неделя, дата, месяц и годовая информация.Менее 31 дня дата месяца будет автоматически скорректирована, включая коррекцию перейного года.Рабочий формат часов может быть 12 -часовым форматом 24 часа или с/AM/PM.Предоставьте два набора будильников календаря и квадратная волна.Адрес и данные передаются последовательной передачей двунаправленной шины I2C.
Точность, напряжение температурной компенсации и схема компаратора используются для мониторинга состояния VCC, обнаружения сбоя питания, обеспечения сброса и автоматического переключения на резервную мощность при необходимости.Кроме того, в качестве ручного входа может использоваться штифт/RST, который генерирует μP сброс.
В дополнение к высокой точности времени, DS3231 также выполняет некоторые другие функции, которые расширяют дополнительные функции и диапазон выбора системного хоста.Это устройство объединяет очень точный цифровой датчик температуры, к которому можно получить доступ к интерфейсу I2C*(как время).Точность этого датчика температуры±3°C.Схема управления на пленке может реализовать автоматическое обнаружение мощности и управляет переключателем питания между основным источником питания и запасным источником питания (то есть батареей с низким уровнем напряжения).Если основной источник питания утерян, устройство может продолжать обеспечивать точное время и температуру, и производительность не затрагивается.Когда основной источник питания является RE -силой или значение напряжения возвращается в допустимый диапазон, функцию сброса на пленке можно использовать для перезапуска микропроцессора системы.
Параметры модуля:
1. Размер: 38 мм (длинный)*22 мм (ширина)*14 мм (высота)
2. Вес: 8G
3. Рабочее напряжение: 3.3--5,5 В.
4. Чип -чип: высокий чип часов DS3231 DS3231
5. Точность часов: в диапазоне 0-40 ℃, Точность 2PPM, Годовая ошибка около 1 минуты
6. Принесите 2 календарных будильников
7. Вывод программирования квадратных волн
8. Ген реальных часов.
9. Датчик температуры внутри чипа, точность±3 ℃
10. Чип для хранения: AT24C32 (емкость хранения 32K)
11.IC Buse Becity, высокая скорость передачи 400 кГц (когда рабочее напряжение составляет 5 В)
12. Для других устройств IIC адрес 24C32 может быть изменен с помощью короткого -циркурат A0/A1/A2, а адрес по умолчанию составляет 0x57
13. Принесите аккумулятор CR2032, убедитесь, что система работает после отключения системы.
14. Метод упаковки: одиночная антистатическая упаковка
Инструкции по проводке (возьмите Arduino Uno R3 в качестве примера):
SCL → A5
SDA → A4
VCC → 5V
GND → GND
Список доставки:
1.ds3231 модуль первый
