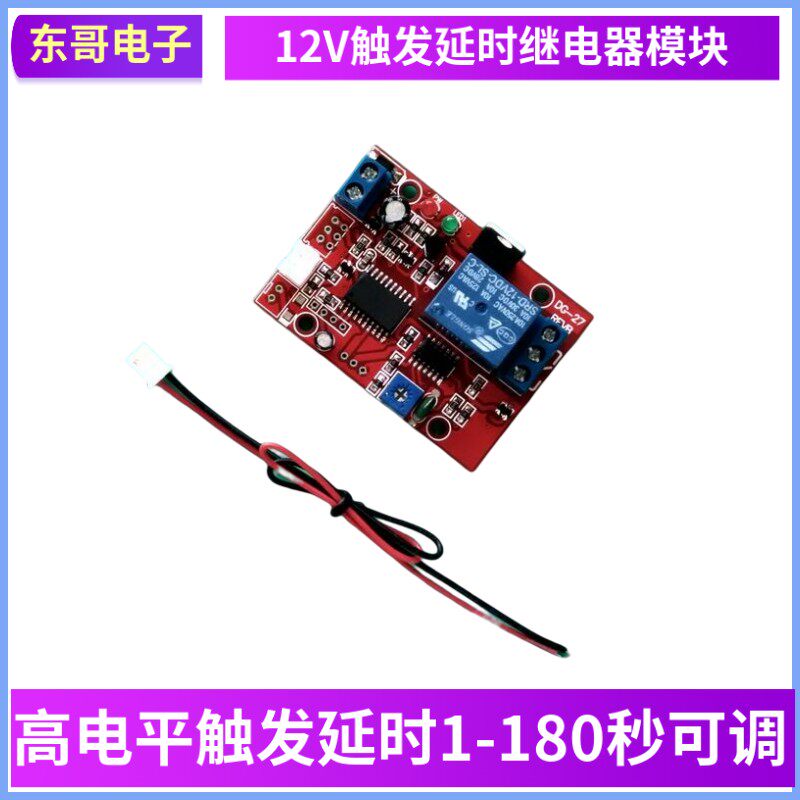

Ретранслятор, регулируемый модуль, 12v
Цена: 85-1 268руб. (¥4)
Артикул: 572883195342
Доставка по Китаю (НЕ включена в цену):
148 руб. (¥7)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:东哥电子技术网
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥485руб.
¥6127руб.
¥364руб.
¥364руб.
| Цвет: | Соответствующая оболочка 80*50*32 мм, Ретранслятор, модуль, 12v |
Для этого модуля требуется напряжение питания 12 В.
Описание функций модуля: Когда триггерный терминал обнаруживает триггерный сигнал 12 В или (слегка коснитесь кнопки), реле включается. Если сигнал запуска 12 В поступает постоянно, реле всегда включено. После отключения триггерного сигнала 12 В отсчет времени возобновляется. (1-180 секунд) Регулируемое время задержки истекло, и реле выключилось.
Функции:
1. Используя микроконтроллерное управление, можно настроить другие функции;
2. Предоставление различных методов подключения входной мощности для удовлетворения различных потребностей;
3. Он имеет защитный диод для предотвращения обратного подключения питания, эффективно защищая продукт;
4. Он оснащен сильноточной трубкой регулятора напряжения 7805, обеспечивающей достаточную мощность;
5. Высокопроизводительный процессор синхронизации и двухслойная печатная плата;
6. Имеется индикатор питания (красный светодиод) и индикатор синхронизации триггера (зеленый светодиод);
7. Выход может быть подключен к нагрузке переменного тока 250 В 10 А или постоянного тока 30 В 10 А;
9. Этот модуль представляет собой триггер нормально открытого типа (сенсорная кнопка). Когда переключатель мгновенно замыкается, модуль начинает отсчет времени, загорается зеленый светодиод и реле замыкается. Когда время истекает, зеленый светодиод гаснет, реле отпускает и возвращается в нормально закрытое состояние;
10. На конце триггера может быть нормально разомкнутый датчик вибрации, другие нормально разомкнутые переключатели, кнопки медленного перемещения и т. д.;
11. Если триггерная клемма постоянно получает триггерный сигнал 12 В во время отсчета времени, реле всегда будет включено. После отключения триггерного сигнала 12 В отсчет времени возобновится, и реле выключится по истечении времени задержки;
12. Для регулировки времени имеется потенциометр времени. Дизайн продукта регулируется от 1 до 180 секунд, а также можно настроить временной диапазон;
13. Ошибка синхронизации в пределах 5%.
14. Размер печатной платы: 60 мм х 43 мм х 19 мм. Размер позиционирующего отверстия: 36X36 мм. Оснащен отверстиями для крепежных болтов для легкой установки.
Приложения:
1. В сочетании с различными другими датчиками и релейными модулями его можно использовать для различных переключателей задержки и напрямую подключать к продуктам переменного тока 220 В;
2. Переключатель задержки коридора, энергосберегающий продукт задержки;
3. Датчик вибрации может быть подключен для запуска различных задержек сигнализации, таких как сигнализация о землетрясении, противоугонная сигнализация и вибрационная сигнализация автомобиля;
4. Датчик вибрации также может использоваться в продуктах, связанных с автоматическим управлением триггером запуска автомобиля;
5. Срабатывает сигнализация задержки остановки машины и оборудования.
Электрические параметры:
Напряжение:Напряжение 12V
Текущий:Больше или равно 100 мА
нагрузка:250 В 10 А переменного тока или 30 В 10 А постоянного тока
Время времени:Регулируется от 1 до 180 секунд, диапазон времени также можно настроить.
Список доставки:

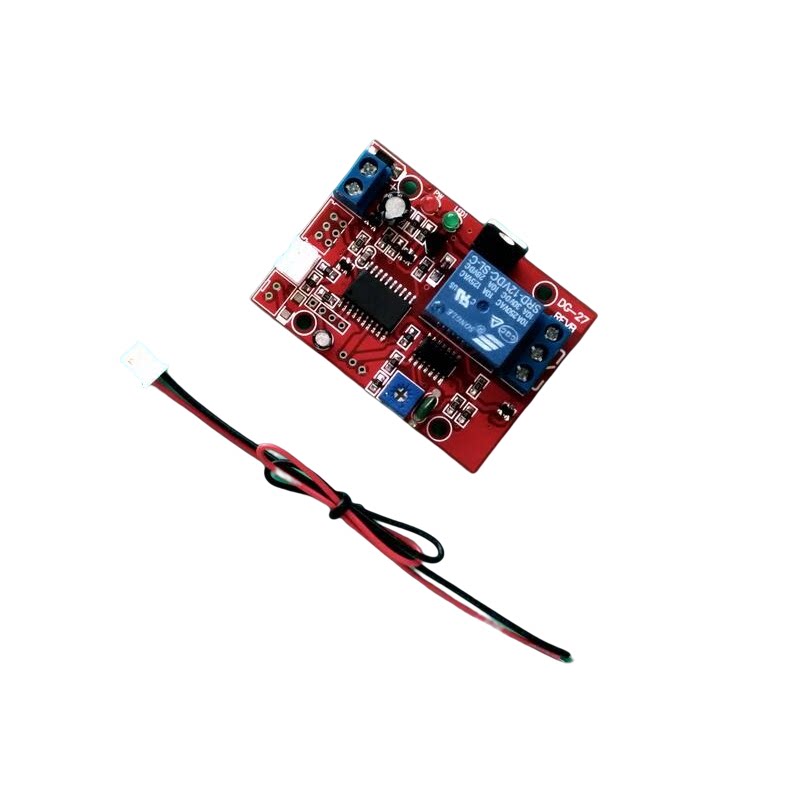

1 модуль реле задержки триггера, 12 В, с красно-черным шнуром питания длиной 20 см.

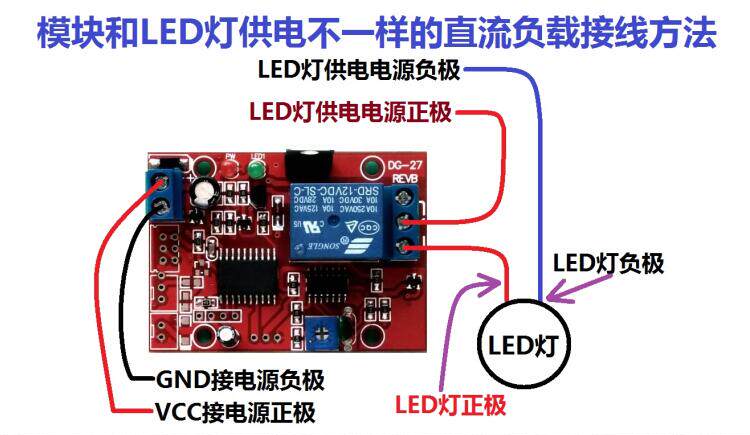

----------------------------------------------------------------------------------------------------Инструкции по подключению переключателя задержки триггера 12 В:
----------------------------------------------------------------------------------------------
----------------------------------------------------------------------------------------------
----------------------------------------------------------------------------------------------
----------------------------------------------------------------------------------------------
