Усовершенствованная версия линии Gaowen Line
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Как показано на картинке, готовая плата (без большого радиатора)
- Поддержка радиатора
- Одиночный не содержит большого набора труб
| Цвет: | Как показано на картинке, готовая плата (без большого радиатора), Поддержка радиатора, Одиночный не содержит большого набора труб |
Лайпанская линия:Эта линия принимает классическую высокую текстовую линию,Входной уровеньа такжеУровень усиления напряженияПараметры цепи полностью получены из цепи Gaowen. Структура, параметры и выбор материала схемы точно такие же, как и у цепи Gaowen, а на ступеньках толчка и вывода используются классическая структура.
Выходная трубка:Каждый канал имеет 2 пары нового Sanken Guanwang 2SC2922/A1216, что имеет лучшую низкую частоту и контрольную мощность, а тяга эквивалентна 5 парам обычных труб параллельно.Напряжение 230 В/ток 17A/мощность 200 Вт/фут60 МГц.
Class A Current:В случае разрешения на температуру трансформатора и радиатора постарайтесь как можно больше увеличить статический ток, ощущениеУсилитель класса А (теплый, прозрачный и хороший контроль)Очаровательный!Метод отладки для этой платы: на левой и правой плате существует регулируемый многословный потенциометр, который используется для регулировки тока покоя (ток класса A) силовой трубки.После того, как сварка этой платы будет завершена, перед включениемСначала поверните регулируемый потенциометр против часовой стрелки к головке (в настоящее время тревожный ток равен 0)Полем Выполните тест на питанию, подтвердите, что нет проблем с воспроизведением звука, затем медленно отрегулируйте потенциометр по часовой стрелке, и в то же время обнаружите напряжение сопротивления 0,22 Ом (например, при 44 мВ, статика составляет 200 мА, а выход E мощной трубки может быть измерен на уровне MV) и отрегулирует ток статического на требуемое значение.ПРИМЕЧАНИЕ. Из -за влияния температурной обратной связи, когда температура радиатора повышается, ток покоящихся, что требует нескольких тестов и отладки.
Источник питания:DC±35v---±70v рекомендовать±48 В, 100 Вт/8 евро
Выходная мощность:30-200 Вт/8 евро
Размер печатной пластины:193*82 мм (силовая трубка находится внутри печатной пластины)
Шум на этой доске:В пределах 0,4 мВ
Средняя точка этой доски:В пределах 1 мВ
Рекомендуемый источник питания:Полная установка перекрытия
https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-1017901862.34.6d916fa1jolbwb&id=551875535642
Рекомендуемое шасси:
https://item.taobao.com/item.htm?spm=a1z10.3-c.w4002-1017895944.51.325427e6kmlrhj&id=569426256359
Послепродажное обслуживание
Готовая плата использует американскую альфа -паяльную сварку
Перед отправкой каждой готовой платы необходимо проверить искажение, шум, среднюю точку, увеличение и т. Д., И только после прохождения
Примечание:Весь магазин состоит из полных машин и готовых досок ИспользоватьАмериканский альфа -припой шелкСварка, стабильное качество сварки, низкое внутреннее сопротивление, свет и сильный антиоксидант.

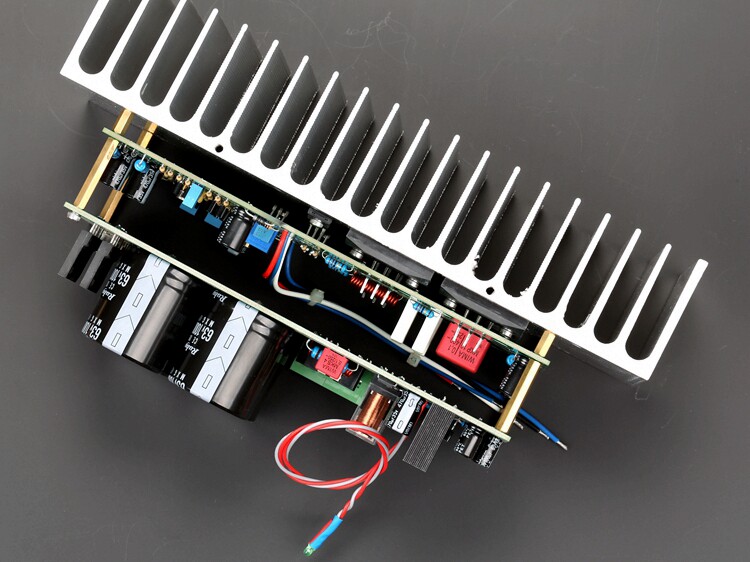

Используя большой большой радиатор с высоким рассеиванием большего E -типа:
Хорошо структурированный моно
Вспомогательная доска электроснабжения:(Защитная часть требует AC12-24V отдельно источником питания)

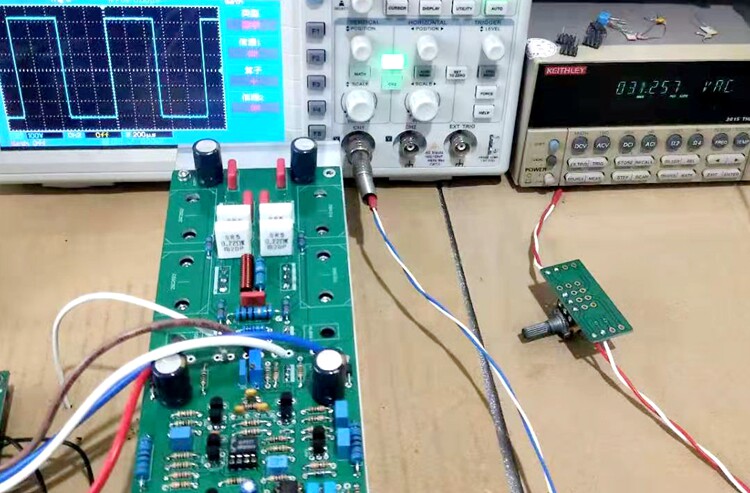

Эта доска имеет идеальную производительность квадратной волны
