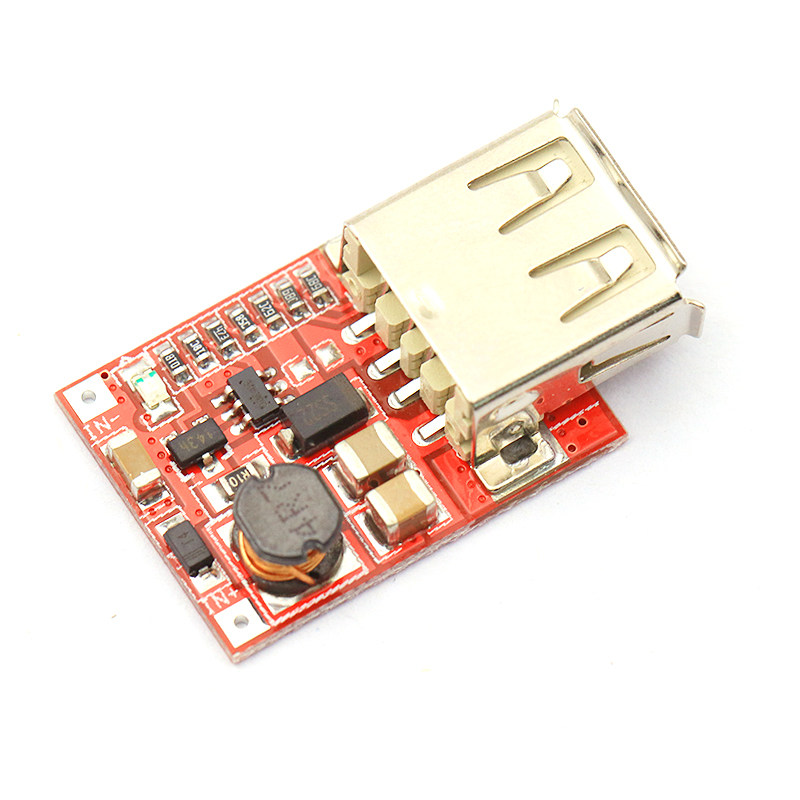

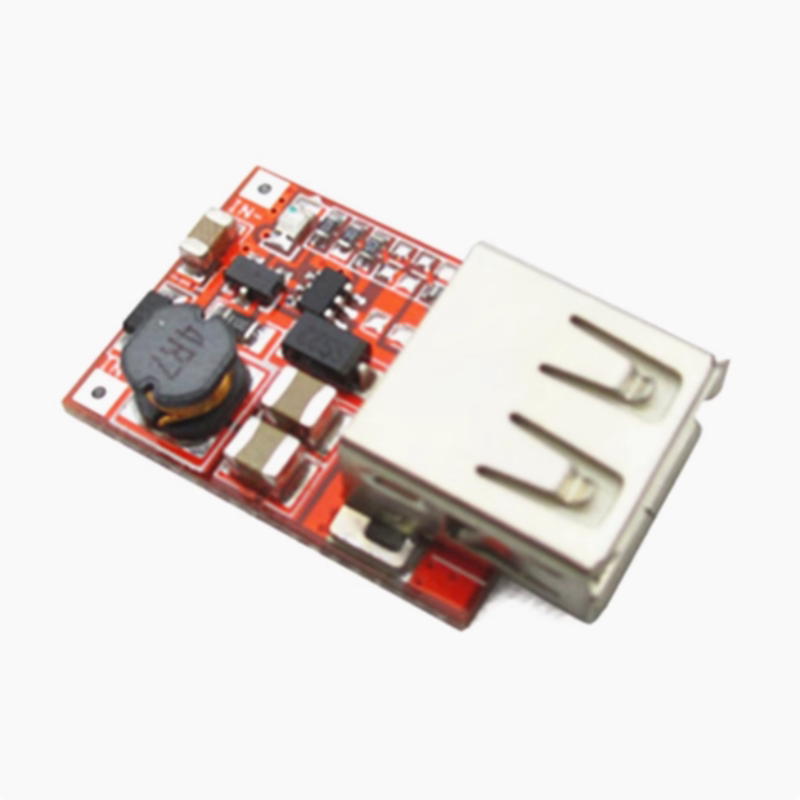

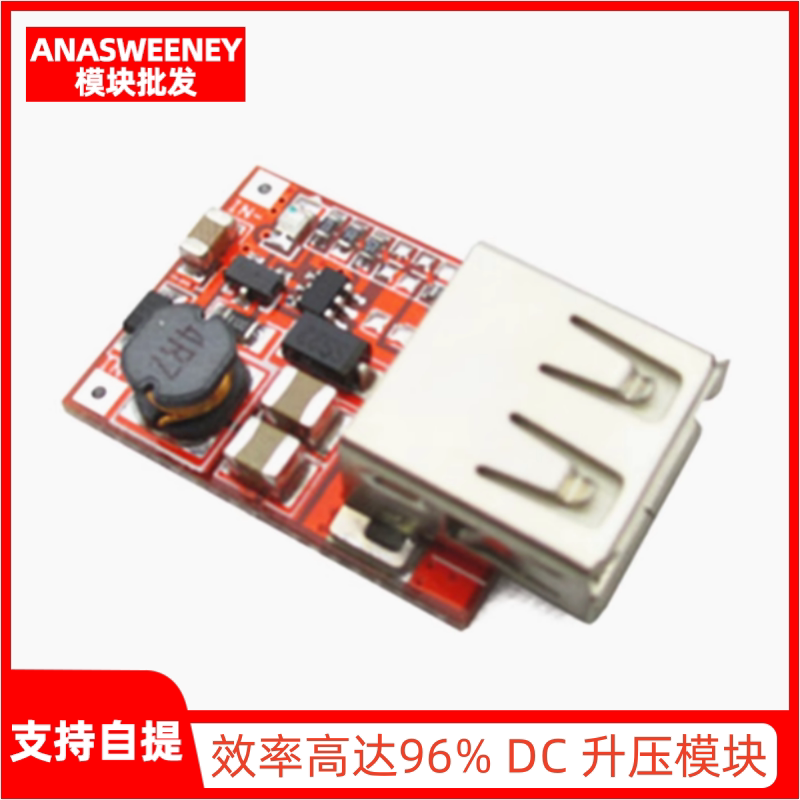

КПД до 96% Модуль повышения постоянного тока от 3 В до 5 В, 1 А, схема повышающей платы MP3MP4, мобильный телефон
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Новые продукты, характеристики улучшения:
1: Использование оригинального импортного чипа США и текущего расширения трубки MOS,Определенно не домашний чипСущность
2: выходной ток увеличен до рейтинга1A, Максимальный выход1.5a, используя диод Шоттки 2A, баланс перезаряжаетсяСущность
3: Принять новый дизайн решения, дизайн схемы не нуждается вЭлектролитические конденсаторы и конденсаторы (короткая электролитическая емкость, 钽 емкость находится в опасности для взрыва)Сущность3 керамические конденсаторы (MCC), используемые на схемах с высоким уровнем, используются.
Ripples очень низкие, всего десятки миллионовМногие рябь сверстников достигли 500 милливоло, и это нанесет невидимый ущерб оборудованию, что серьезно приведет к ненормальному оборудованию или повреждению.Сущность
4 ::Также с индикатором индикатора нагрузки и индикатором напряжения UpdOld (когда напряжение аккумулятора составляет менее 2,7 В. нагрузка света))
5: супер маленький объем,28.9 (Long)*18,8 (ширина)*8,5 (высота)Миллиметр
6:Эффективность конверсии схемы высока, более 90%, когда эффективность высока, а минимальная эффективность литийной батареи с одной сечением также превышает 80%.
7:Введите защиту от малой энергии.Обратите внимание, что когда нет защитной платы или входного тока превышает 2A, входная анти -кондиционерная защита потерпит неудачу, что приведет к повреждению модуляСущность
8: Ультра -Low Static Cury, новая версия, статический ток будет ниже 100 микро -безопасности.Нет необходимости добавлять переключатель в батарею.
9: ДаОбычная версия и версия iPhone,Выберите, когда вам нужен такой заказ
Внесение индикатора под напряжением (входное напряжение ниже светодиодного индикатора 2,7 В)
Параметр модуля
Модуль природа:Не -изоляционный модуль усиления (повышение)
Входное напряжение:1-5V
Выходное напряжение:5.1-5.2V(Вы можете выбрать между 3,3-6 В. Если другие напряжения, пожалуйста, сообщите лавочнику заранее, а доставка по умолчанию составляет 5,1 В.5.2)
Выходной ток:Ставка 1A-1.5A(Вход отдельной литиевой батареи), Максимальный 1,5А (вход лития с одним -сечением)
Эффективность конверсии:Максимум 96%(чем выше входное напряжение, тем выше эффективность)Пожалуйста, смотрите следующее тестовое изображение ниже
Уровень отключения:500KHz
Вывод Ripple:30mV(MAX) 20м полосы пропускания (Вход 4V Вывод 5,1 В 1А)
IOU Индикация:Огни с полосы светодиодного индикатора (входное напряжение ниже 2,7 В светодиодного индикатора)
Рабочая Температура:Промышленная оценка (от -40 до +85 ℃)
Температура полной нагрузки: 30 ℃
Красующийся ток:200uA
Привет Елена:±1%
Уровень регулировки напряжения:±0.5%
Динамическая скорость отклика:5% 200uS
Защита короткого замыкания:Ничего, если есть защита от короткого цикла, вы можете войти в плату защиты от лития батареи или использовать литийную батарею с защитой.
Введите защиту против коннекции:Нет, если вам нужно обратить вспять защиту, пожалуйста, заплатите за нашу анти -офсет -защитную доску.
Проводка:сварка
Вход:В+входной положительный уровень, отрицательный вход.
метод вывода:Стандартный USB
Объем
1).Вам нужно только включить питание аккумулятора при входе, и вы можете вывести напряжение 5 В для своего мобильного телефона, MP3, MP4, PSP, что очень просто и удобно.
2).Когда вашему устройству требуется источник питания 5 В, но теперь у вас есть только блок питания лития.
3).Когда вы вводите питание аккумулятора (1-5 В), когда вы выполняете проект, и ваша системная плата требует стабильного источника питания 5 В, вы выбираете наш модуль.
Общие вопросы и ответы:
1. Какова эффективность работы модуля?Могу ли я использовать его, когда я использую его на аккумуляторе?
Ответ: Эффективность работы этого модуля очень высока в не -синхронизированном исправлении.Кроме того, друзья не должны слепо преследовать.Выберите один для использования.
Поскольку количество ограниченного текста Taobao не может быть заполнено больше Для получения подробной информации, пожалуйста, проконсультируйтесь с обслуживанием клиентов Taobao.
Тестовая картина
В тесте есть ошибки инструментов.
Введите 4,20 В 0,058а Выход 5.063V 0.047A 0.236W Эффективность 96,88%
Введите 4,20 В 0,122а Выход 5.042V 0.097A 0.487W Эффективность 95,04%
Введите 4,20 В 0,186а Выход 5.037V 0.147A 0.739W Эффективность 94,60%
Введите 4,20 В 0,251а Выход 5.033V 0.197A 0.990W Эффективность 93,91%
Введите 4,20 В 0,315а Выход 5.028V 0.247A 1.241W Эффективность 93,80%
Введите 4,20 В 0,381а Выход 5.023V 0.297A 1.492W Эффективность 93,24%
Введите 4,20 В 0,446а Выход 5.018V 0.347A 1.742W Эффективность 93,00%
Введите 4,20 В 0,512а Выход 5.013V 0.397A 1.990W Эффективность 92,54%
Введите 4,20 В 0,578а Выход 5.008V 0.447A 2.239W Эффективность 92,23%
Введите 4,20 В 0,644А Выход 5,002 В. 0.497A 2.487W Эффективность 91,95%
Введите 4,20 В 0,710а Вывод 4,997 В. 0.547A 2.734W Эффективность 91,68%
Введите 4,20 В 0,777а Вывод 4,991 В. 0.597A 2.981W Эффективность 91,35%
Введите 4,20 В 0,844А Вывод 4,986 В 0.647A 3.227W Эффективность 91,03%
Введите 4,20 В 0,911а Выход 4,981 В. 0.697A 3.474W Эффективность 90,80%
Введите 3,70 В 0,067а Выход 5.048V 0.047A 0.235W Эффективность 94,80%
Введите 3,70 В 0,141а Выход 5.017V 0.097A 0.485W Эффективность 92,97%
Введите 3,70 В 0,287а Выход 5,009 В. 0.197A 0.985W Эффективность 92,76%
Введите 3,70 В 0,361а Выход 5,005 В 0.247A 1.235W Эффективность 92,46%
Введите 3,70 В 0,436а Выход 5.001V 0.297A 1.486W Эффективность 92,12%
Введите 3,70 В 0,511а Вывод 4,996 В 0.347A 1.734W Эффективность 91,71%
Введите 3,70 В 0,587а Вывод 4,991 В. 0.397A 1.982W Эффективность 91,26%
Введите 3,70 В 0,213а Выход 5.013V 0.147A 0.735W Эффективность 93,26%
