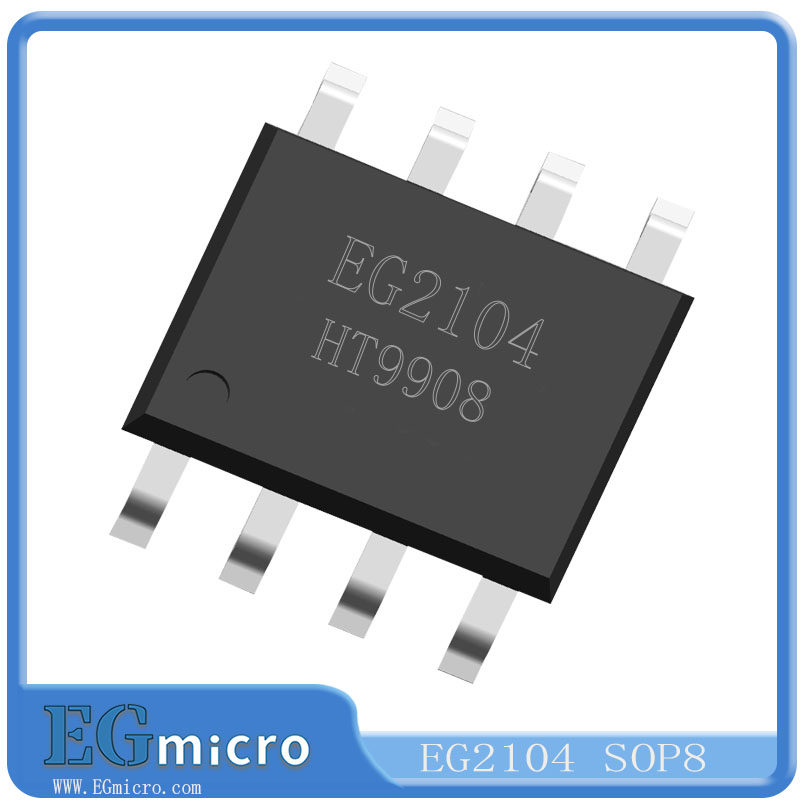

EG2104/EG2104S SOP8 с функцией SD Function MOS -приводной чипы IR2104.irs2008
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | EG2104, EG2104S |
Пожалуйста, свяжитесь с обслуживанием клиентов вовремя, отправьте информацию о выставлении счетов в службу поддержки клиентов;
EG2104 -это затратная трубка MOS с функцией SD, специальный чип с сети IGBT, который интегрирует цепи обработки логического сигнала, схемы управления, схемы смещения уровня, посвященные цепям импульсного фильтра и выходные схемы привода во время мертвого привода. к бесщеточному контроллеру двигателя и источнику питания DC-DC.
EG2104 Высокое рабочее напряжение может достигать 600 В, диапазон источника питания в диапазоне источника питания с низким уровнем VCC составляет 2,8 В до 20 В, а статическое энергопотребление составляет менее 1UA.Входной канал чипа в выпущенном сопротивлении на 200 тыс., SD построил расчетное сопротивление 200 тысяч, когда вход приостановлен, верхняя и нижняя мощность MOS-трубка закрыта, емкость выходного тока IO +/- 1/1.5A , SOP8 использует пакет SOP8.
- Высокая суспензионная суспензионная конструкция мощности, с сопротивлением давлению к 600 В
- Адаптироваться к входному напряжению 5 В и 3,3 В
- Самая высокая частота поддерживает 500 кГц
- Низкий диапазон напряжений VCC 2,8 В-20 В
- Емкость выходного тока io +/- 1a/1.5a
- Внутренняя конструкция круга управления мертвой зоной
- Низкий уровень входного канала SD эффективен, а выход HO и LO закрыты.
- мало периферийных устройств
- Статический ток меньше 1UA, что очень подходит для аккумуляторных случаев
- Форма: SOP-8
- Мобильный источник питания высокое напряжение быстрое заполнение источника питания питания
- Беспроводная зарядка
- Контроллер насоса инвертора
- DC-DC источник питания
- Бесщеточный моторный привод
- Усилитель типа класса D высокого давления

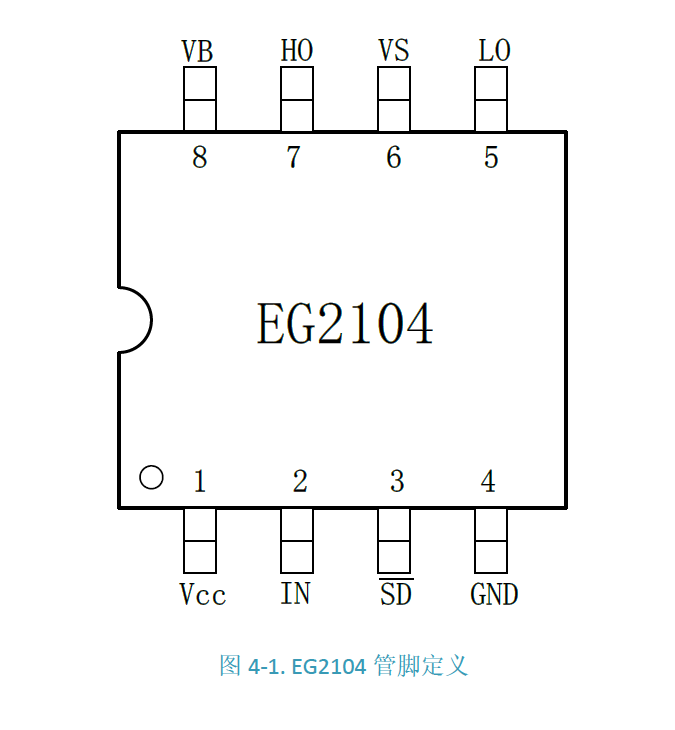

4. Определение боли

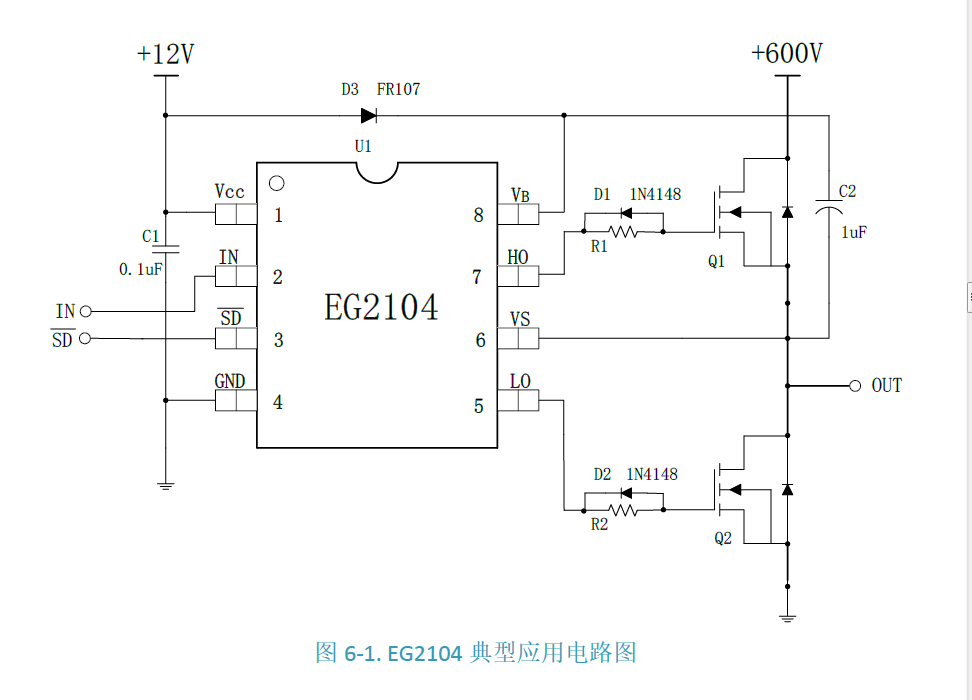

5. Типичная схема применения
