HIFI уровень моно UPC1298V плата усилителя звука RS плата усилителя электронных компонентов DIY

Цена: 32-740руб.    (¥1.5)
Артикул: 564651661658
Доставка по Китаю (НЕ включена в цену):
148 руб. (¥7)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:精密音频 A P 实验室
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • Как показано на рисунке, рассеянные части
  • Толщина медь толщиной 1,6 мм 1 унция
Добавить в корзину
Другие товары этого продавца
¥751 585руб.
¥0.6113руб.
¥7.2153руб.
¥2.0644руб.
  • Информация о товаре
  • Фотографии
Цвет: Как показано на готовой доске, Толщина медь толщиной 2 мм 2 унции, Новый UPC1298V один, Как показано на рисунке, рассеянные части, Толщина медь толщиной 1,6 мм 1 унция

Характеристики линии

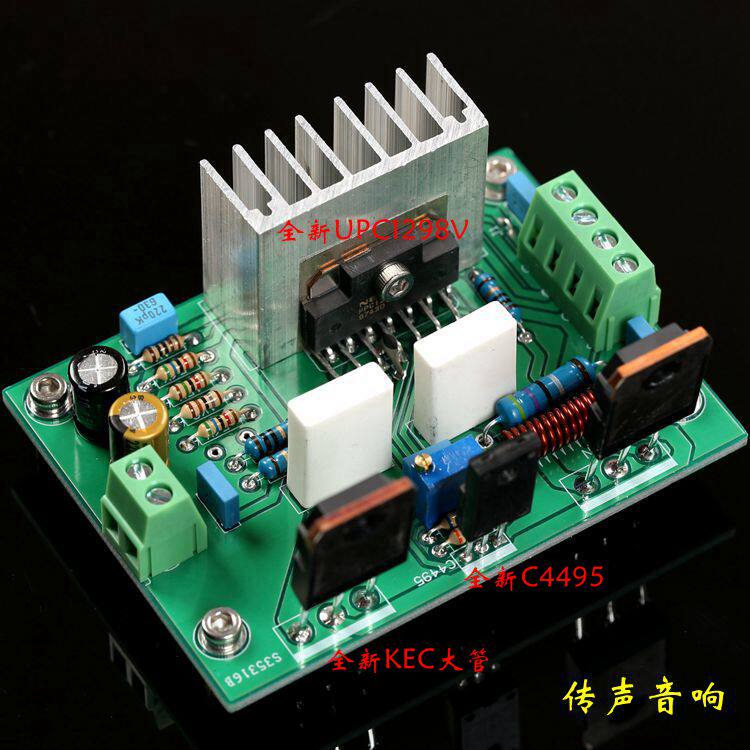

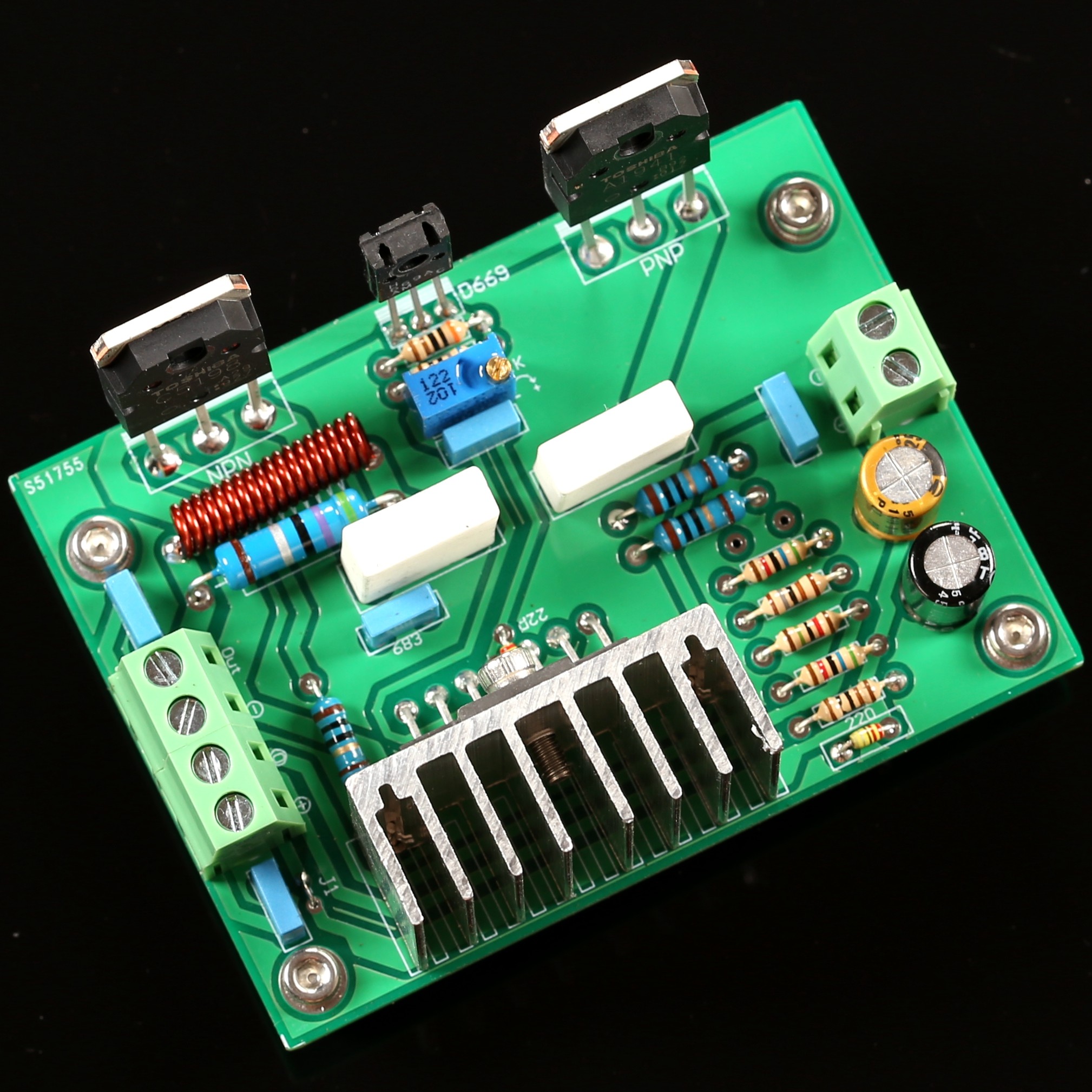

Усилитель мощности NEC 80W продвигает интегрированный блок  UPC1298V

Низкое искажение, низкий шум

Встроенный -в трубной трубке, прямой протолочной силовой трубке

Одиночный дао чистого обратного дизайна

Класс А класса А    Теплый и толстый звук, легкий второй LM3886, TDA7293

Напряжение источника питания: DC±20v-±45v    рекомендовать±42v  Соответствует AC30V*2

Выходная мощность: 80 Вт/8 евро  120 Вт/4 евро     ±42V источник питания



Дизайн материал

Все новые компоненты

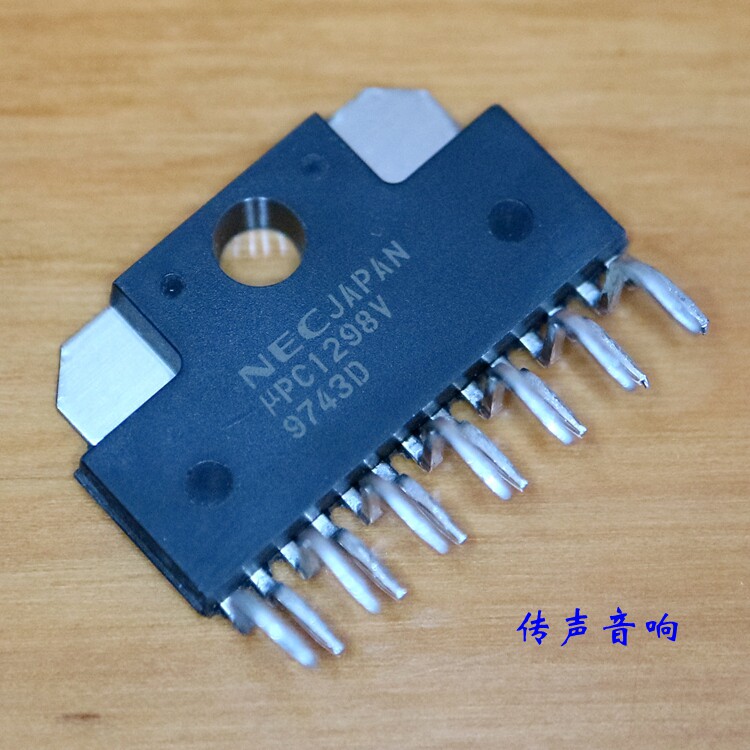

Новый ультра -недоразуменный усилитель Power способствует интегрированному UPC1298V    Не отремонтировано

Новый оригинальный импорт Toshiba2SA1941/2SC5198 Управление усилителем мощности    160v/120w /12A /20MHz

Используйте резистор Nissan KOA

Используйте медную медную доску толщиной 20 мкм, доска печати толщиной 2 мм

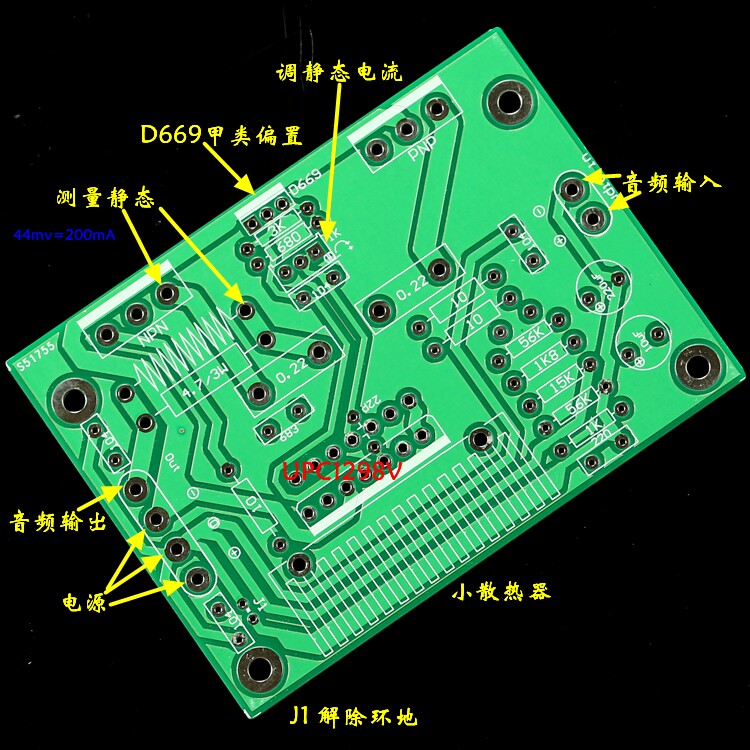

Размер печатной пластины: 84*61 мм

Использование американской альфа -сварочной проволоки



AP -параметр тестирования    AC28V измеряется во время источника питания и 800 -ватт -нагрузок с 8 евро

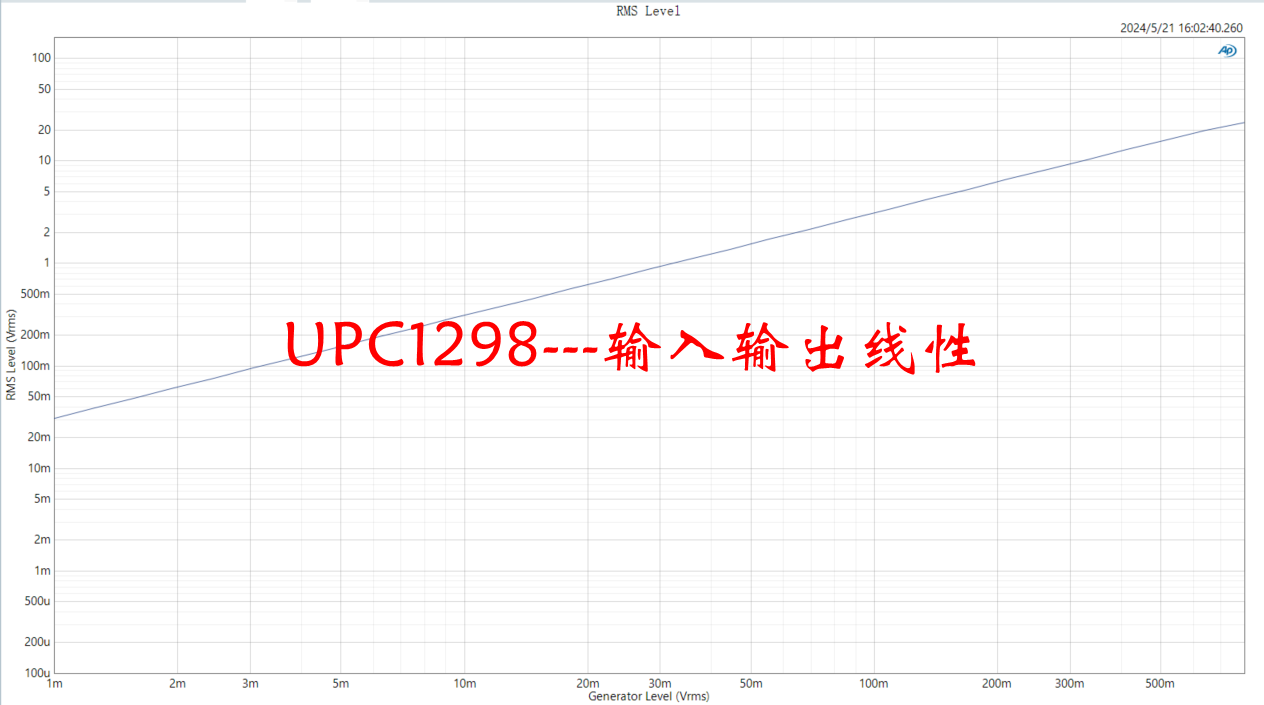

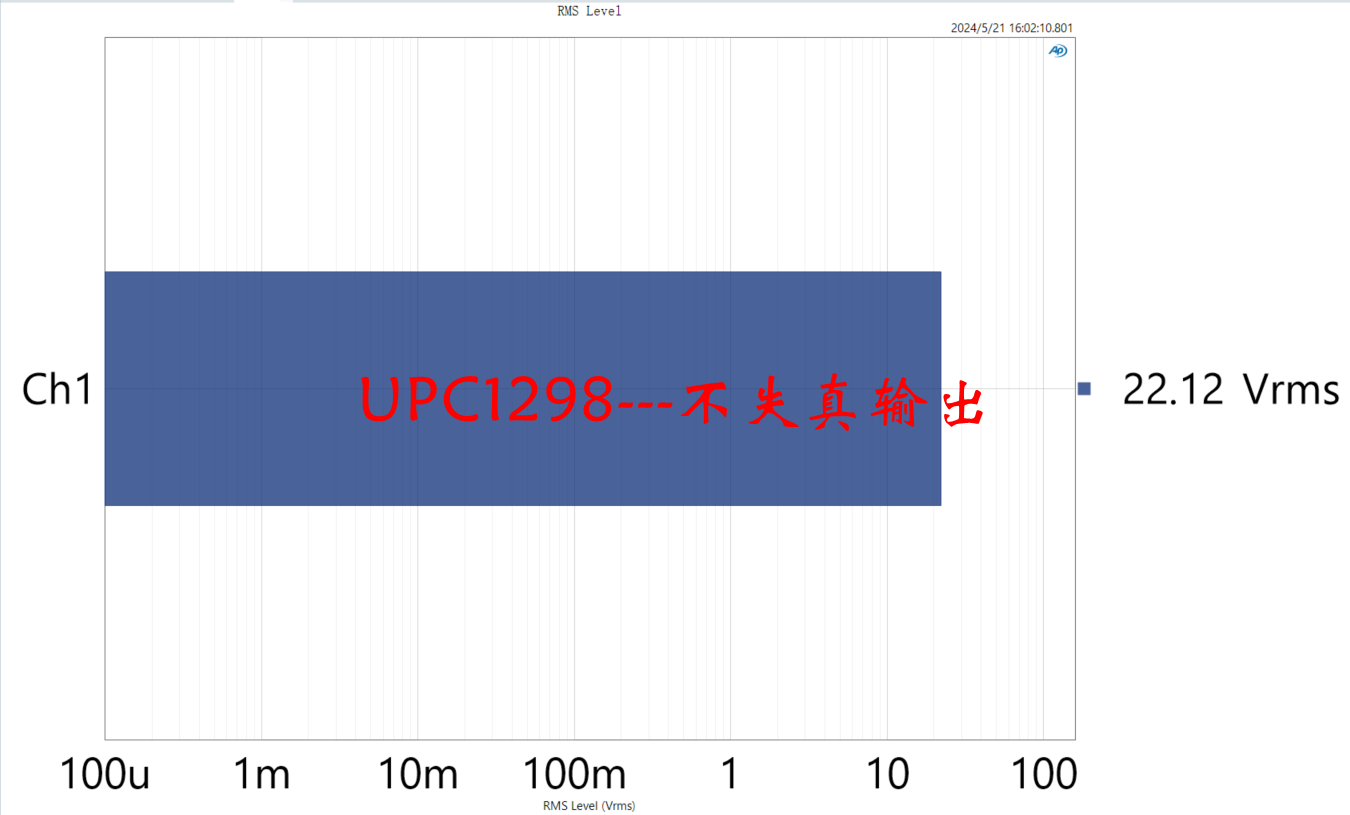

Эффективное значение вывода: 22.12VRMS    Увеличение напряжения питания может увеличить выход

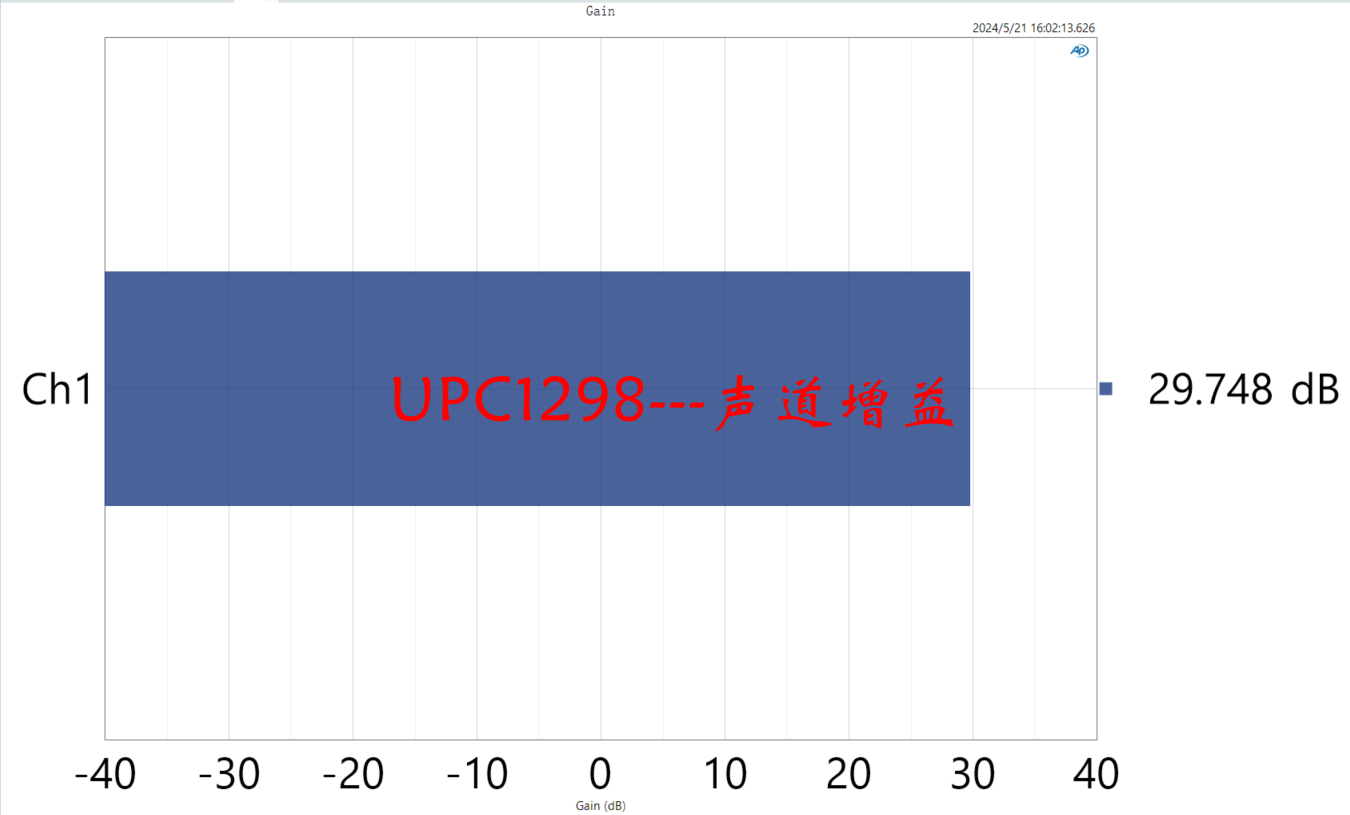

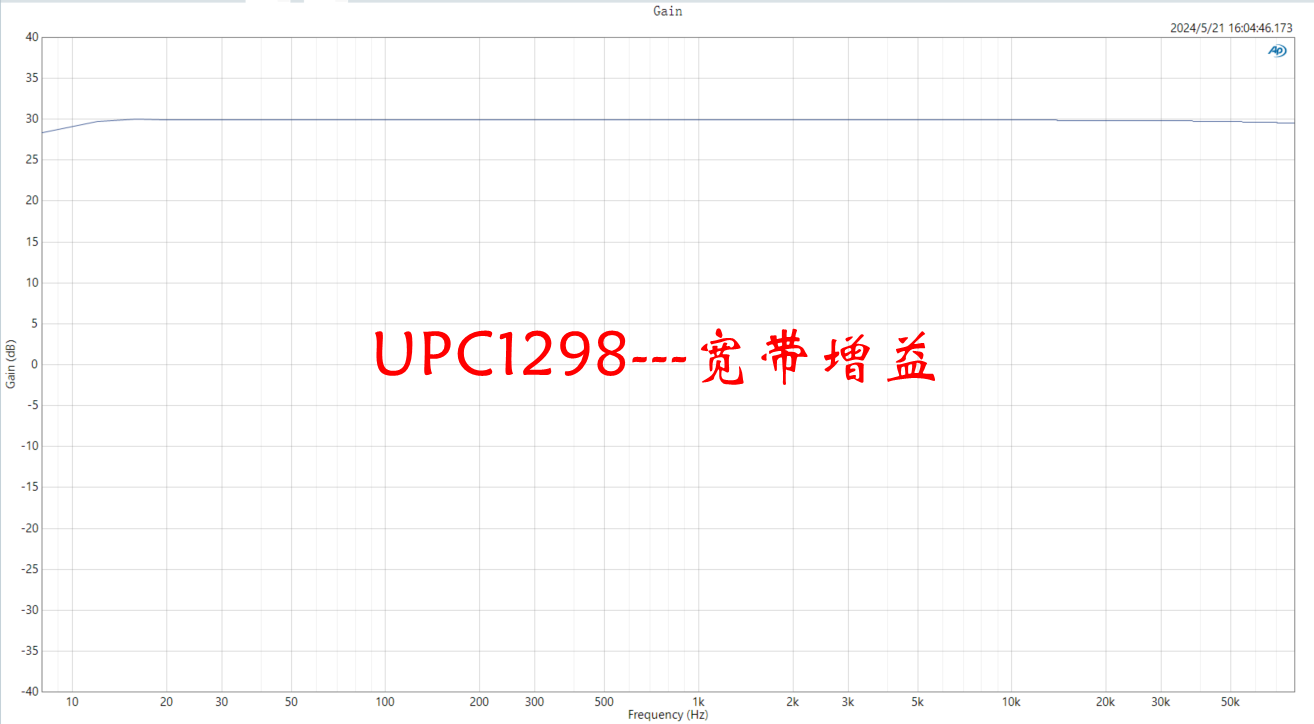

Усиление канала: 29,748 дБ   30,94 раза

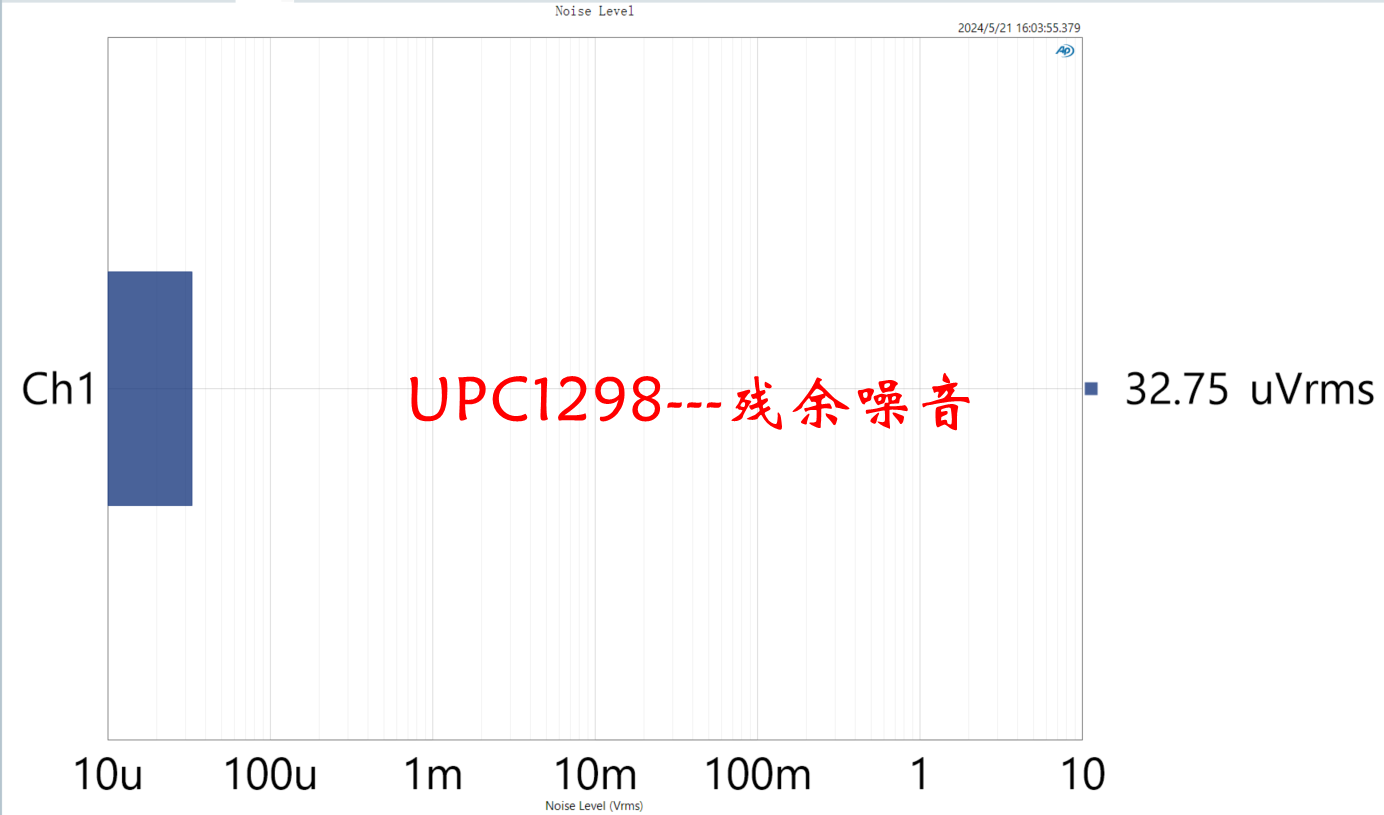

Остаточный шум: 32,75uv

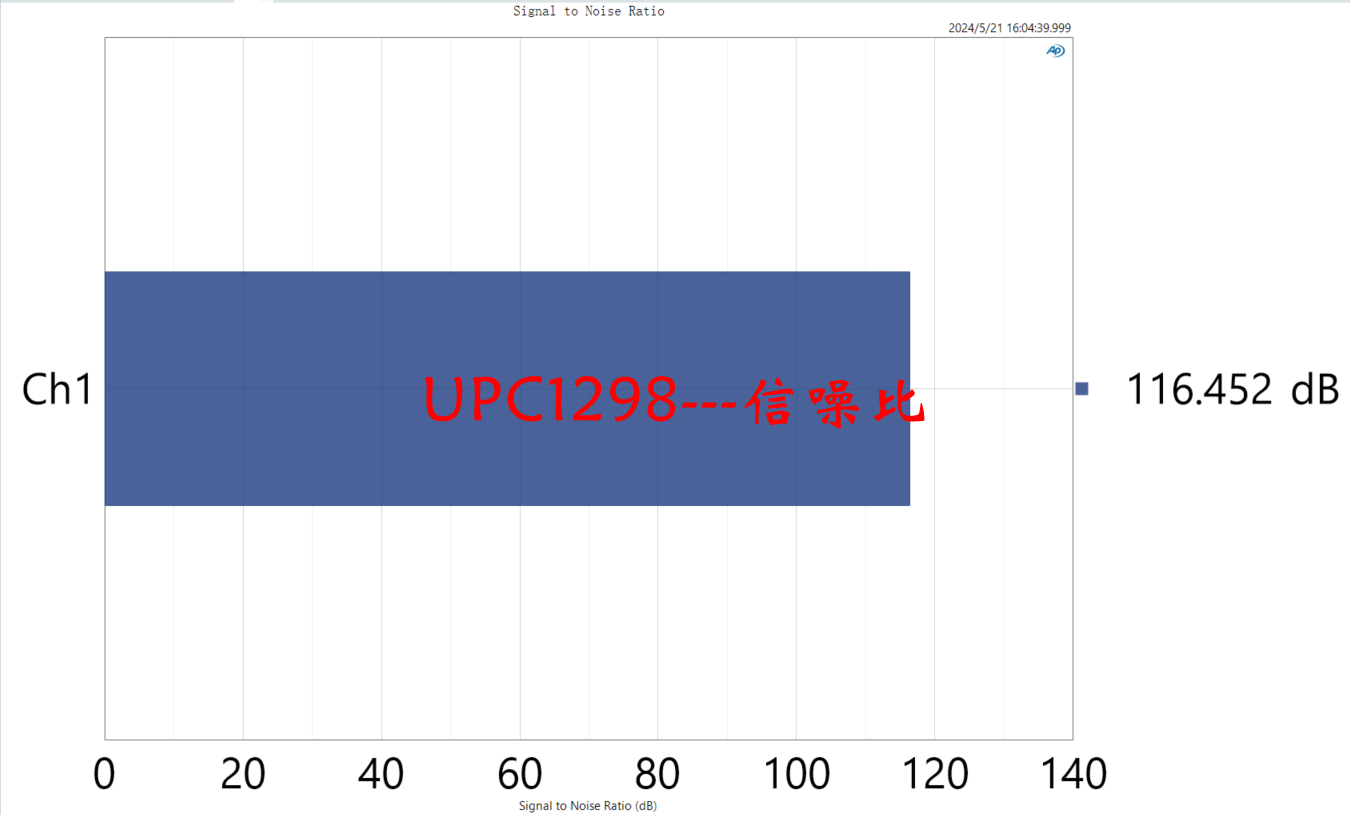

Соотношение сигнала: 116,4 дБ

Динамический диапазон: 116,4 дБ

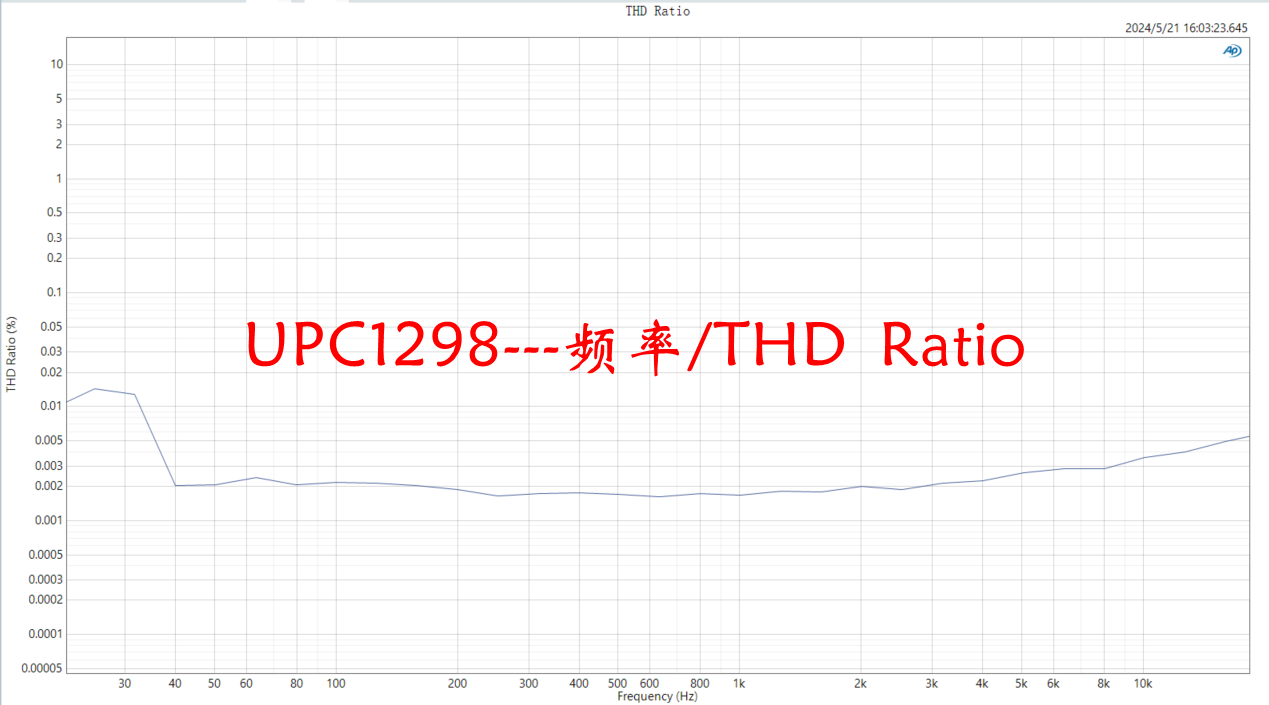

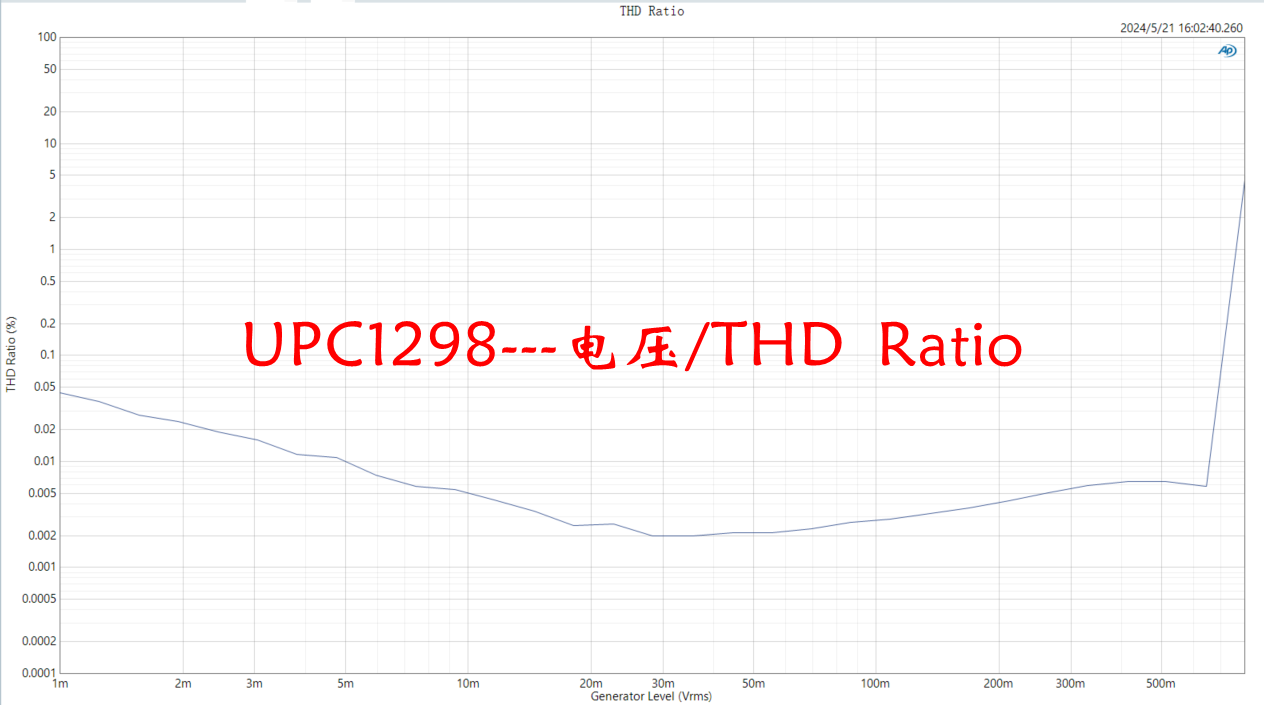

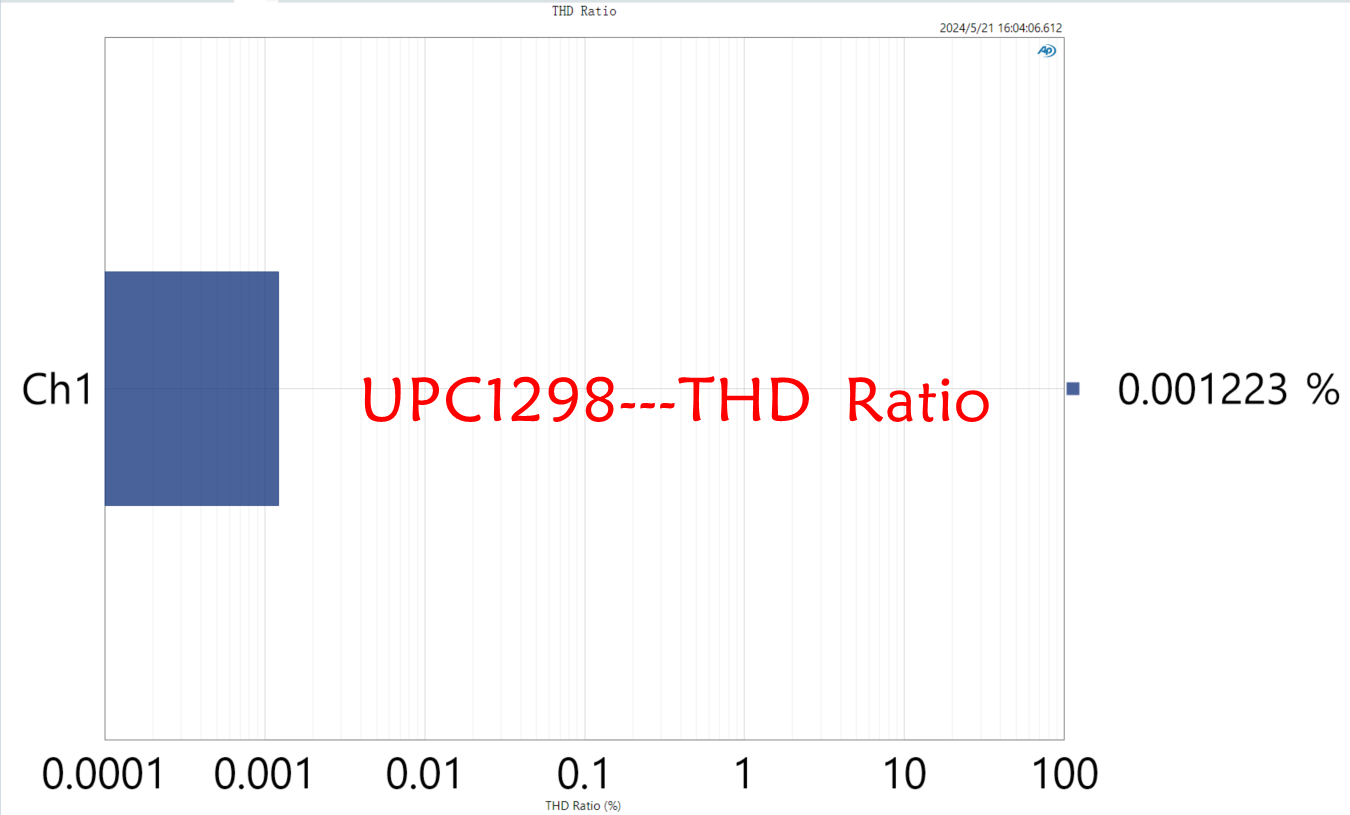

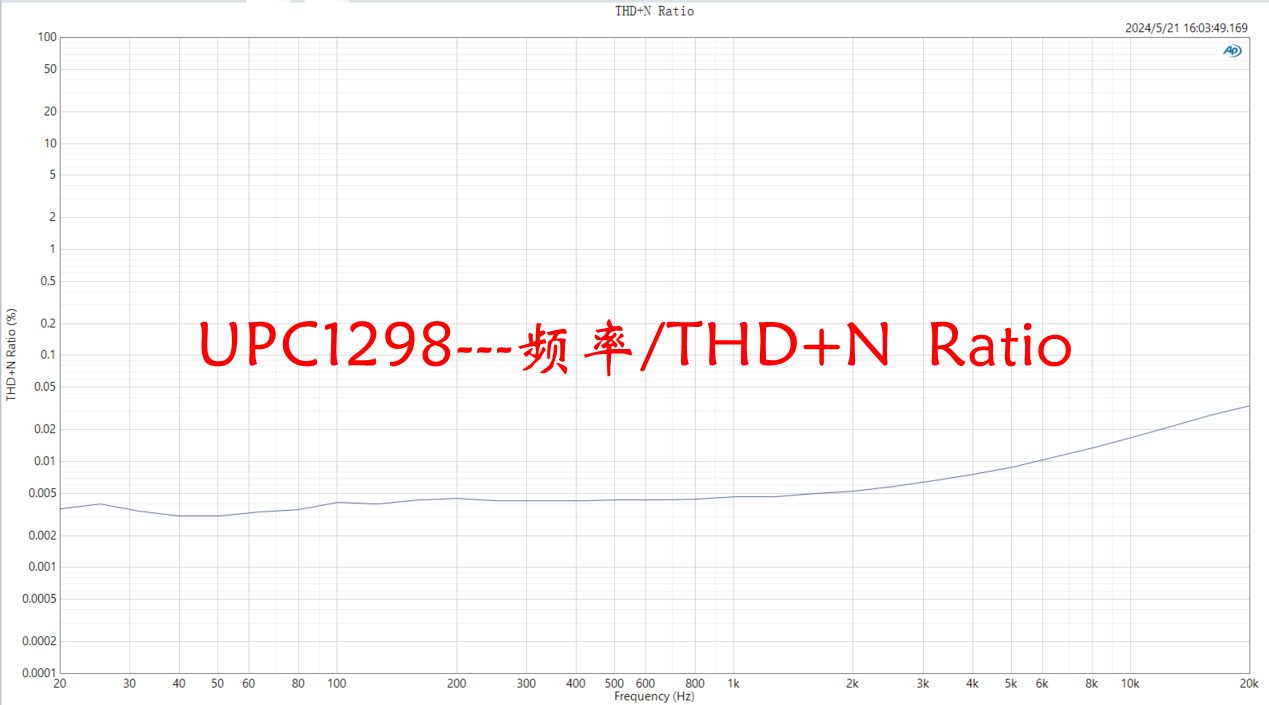

THD искажения: 0,0012%

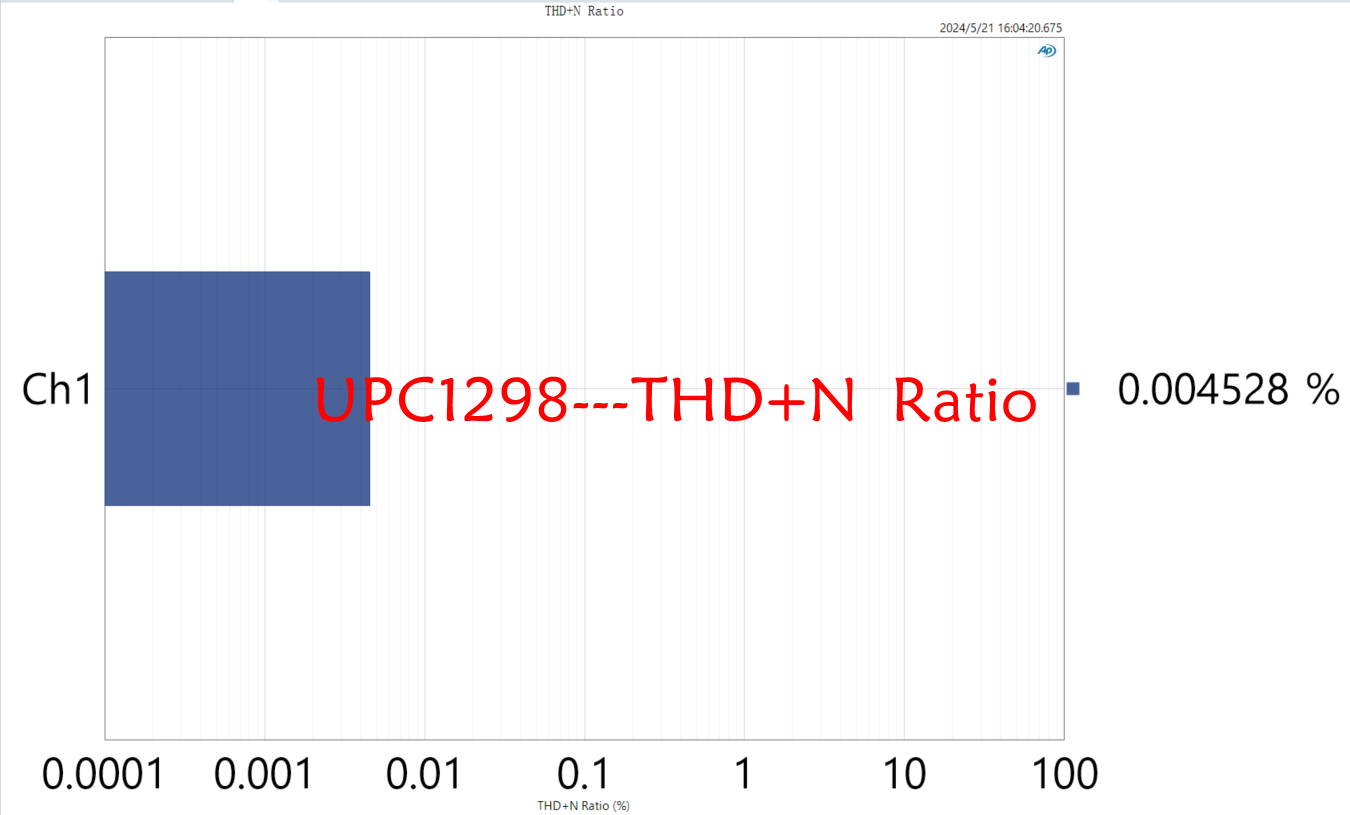

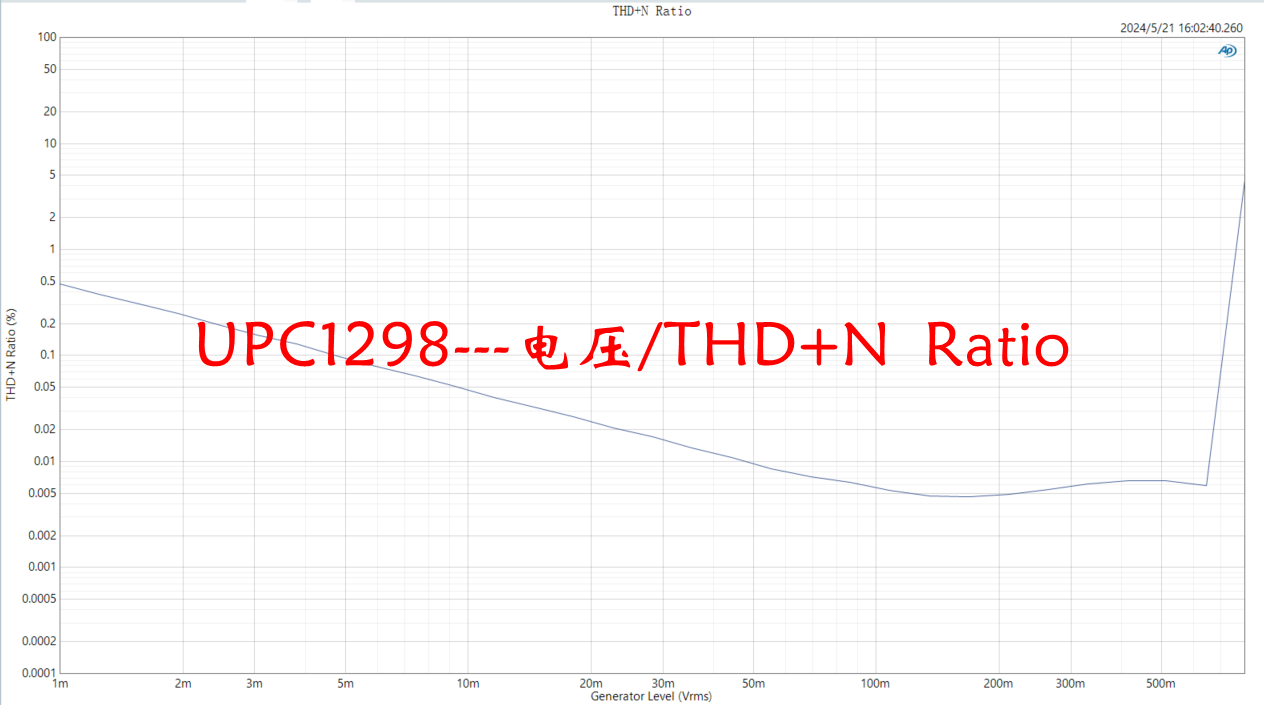

THD+N искажения: 0,0057%

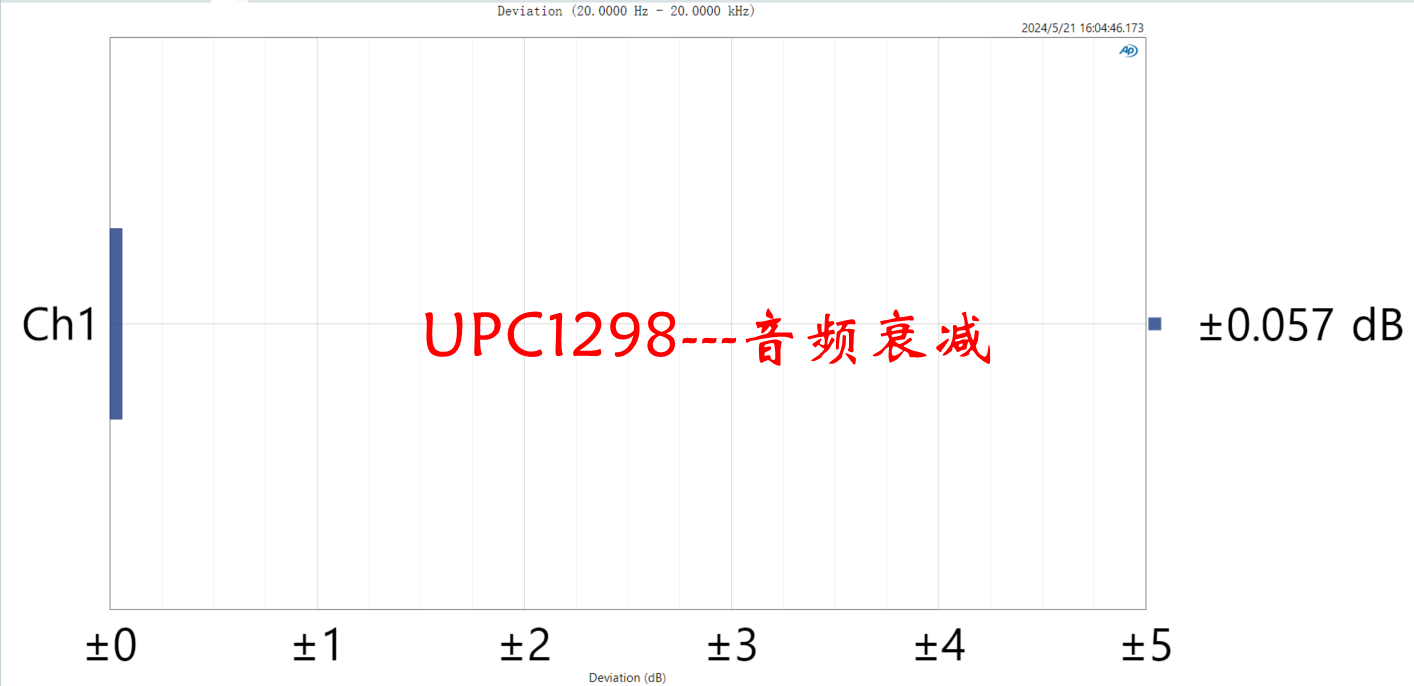

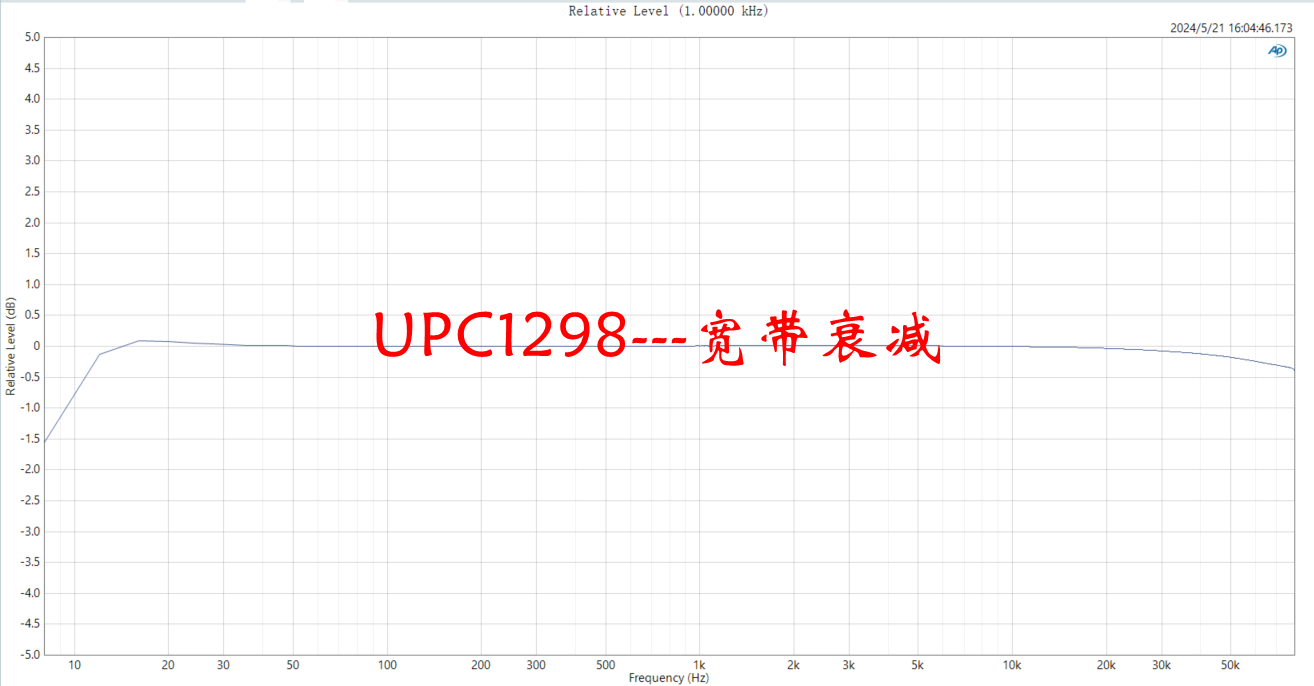

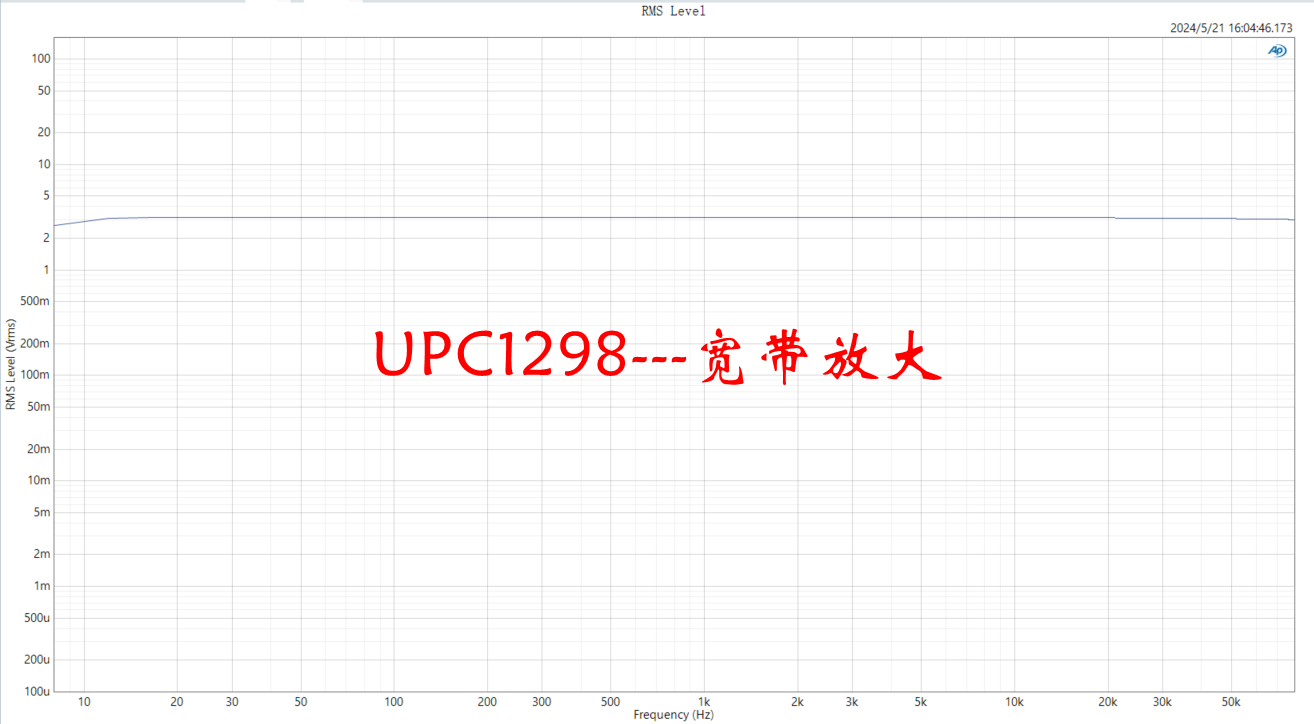

Частая полоса пропускания:±0.058dB

Введите чувствительность: 720 мВ



Гарантия качества и сервис после -салса

Чтобы обеспечить качество, каждая готовая плата является комплексным тестом AP, чтобы гарантировать, что индикатор проектирования достигнут

Тесты включают в себя: пропускную способность, шум (отношение сигнала -noise), динамический диапазон, искажение, искажение взаимодействия, разделение канала, увеличение и т. Д.

Готовая плата не поддерживает никаких причин возвращать товар

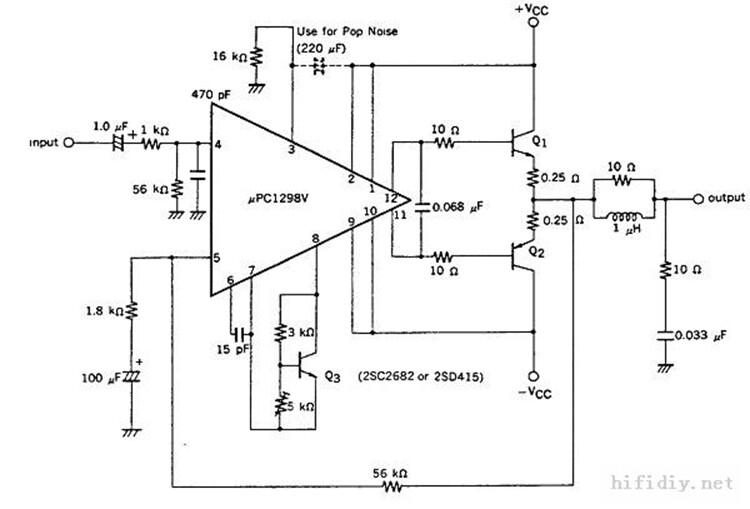

UPC1298V Схема применения и введение:

https://item.taobao.com/item.htm?spm=a1z10.3-c.w4002-1017895944.2a8a27e6cjaf2c&id=615048997998

Toshiba C5198A1941 Введение трубки с высокой силой:

https://item.taobao.com/item.htm?spm=a1z10.3-c.w4002-1017895944a6f27e6a0ctez&id=618734665540



Плата J1: Когда один набор питания 2 больших тарелок вам нужно отключить











Новый ультра -недоразуменный усилитель Power способствует интегрированному UPC1298V    Не отремонтировано





Эта доска AP фактическое измерение    AC28V источник питания     Принесите 8 евро 800 Вт.
