ТАБЛИЦА ЦИФРОВОГО ИНДУКТОРА ТАБЛИЦА LC100-A LC100A LC100-S Индукционная таблица таблицы конденсации.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
http://pan.baidu.com/share/link?shareid=1428669692&uk=2302102993
Электронные инженеры по разработке часто должны измерить индуктивность и конденсаторы. Цена рынка индуктивных конденсаторов высока, а также измерение индуктивности и небольших ошибок мелких конденсаторов. Этот инструмент основан на принципе резонанса ЖК и добавляет точное измерение Вычисление микро -контроллеров с высокой скоростью. Вы можете измерить индуктивность небольшого конденсатора 1UH менее 1 часа дня. Самым большим является характеристики прибора. Он особенно подходит для трансформаторов мощности с переключением микроволновой производства и измерения индуктивности.
IV режим измерения (модуль LC):
1 ......  C режим.Конденсаторы (0,01PF-10UF).
2 ......  L Режим.Индуктивность (0,001UH-100 мх).
3. HL Mode ... большая индуктивность (0,001 мм / ч).
4.HC Mode ... большой конденсатор (1 UF-100MF)
Все киоски представляют собой автоматический диапазон, который очень удобен в использовании.Таким образом, LC100-A может полностью заменить любую индуктивность и емкость на инструменты измерения рынка с точки зрения диапазона измерений и точности измерения. Цифровой мост Performance Parameters является экономически эффективным инструментом.
Технические параметры:
Введение структуры:
Общая карта эффекта.При его использовании вы можете использовать кабель Micro USB для подключения к питанию USB -тестеров к компьютеру. Если у пользователя есть USB -плавинка или адаптер питания DC 5V, вы также можете непосредственно в зарядное устройство для мобильного телефона, где инструмент питается ПолемОсобое внимание: если вы используете адаптер заглушки постоянного тока, убедитесь, что полярные поры, периферийные устройства и миниатюрные USB -интерфейсы не имеют полярных ошибок.

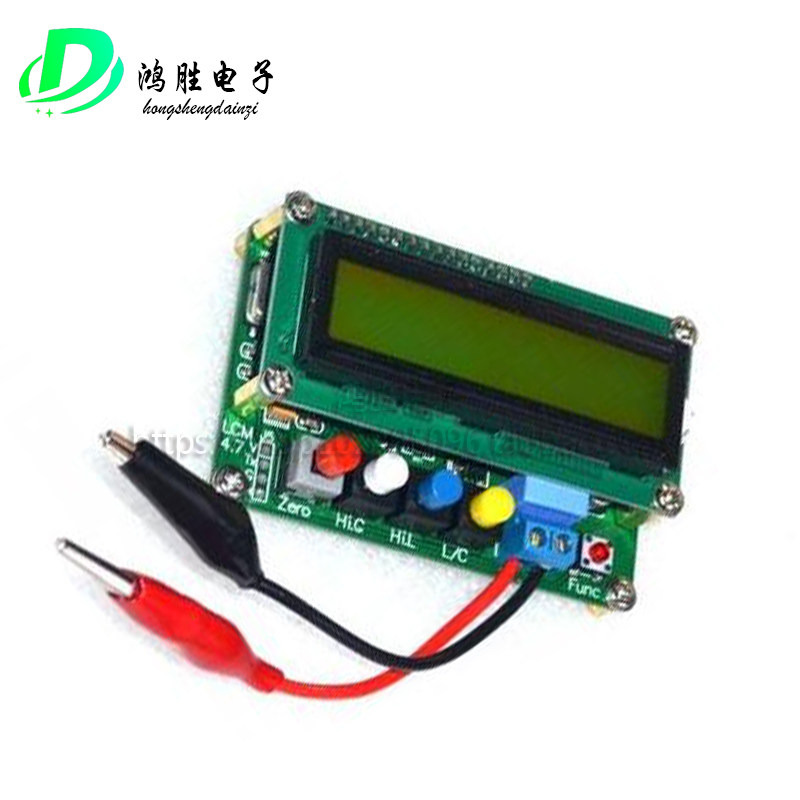

Структура инструмента:
Есть 5 кнопок, есть 5,“ сброс”0“HC” кнопка, большая емкость, индуктивность, выбор“HL” опция,&Ldquo; Lreds Document&Rdquo; кнопки и черные расширения.HC, HL и L /&Выбор NBSP; C самостоятельно, выпуск составляет 1,0, X представляет любую функцию, см. Таблицу ниже:
Использование:
1Подключите компьютер USB в качестве тестера питания и переключения.
2В соответствии с выбором режима элемента, который необходимо измерить, выберите измерение индуктивности LX, конденсатор CX, индуктивность или конденсатор, HC&Nbsp; hl, в состоянии, где открыт терминал, см. На экране:
Индуктивное измерение 0,000 м lx:
Дисплей конденсатора: измерения CX 0.00pf
Результаты показывают: большое индуктивное измерение HL 0.000mh
Измерение крупных конденсаторов показывает: HL 0.00uf
3Из -за различных принципов измерения файлов HC сначала объясните следующие три метода работы LX, CX и HL:
В трех режиме требования для измерения нулевой корректировки.Согласно различным индуктивным конденсаторам.
Откройте режим состояния CX в терминале, нажмите“ сброс” ключ, дисплей экрана&Ldquo; Настройки… хорошо” после запуска отображается экран“ временная шкала” 0,00pf; HL и LX -режим, в случае коротких терминалов, нажатия“ сброс” ключ, дисплей экрана&Ldquo; Настройки… хорошо” после запуска экран должен отображаться“0.000mh&rdquo“0.000uh&После rdquo; после отображения открытия дисплея“ за пределами диапазона!”.Затем вы можете проверить тестер индуктивности.
Результаты измерения показывают, что функциональные клавиши являются черными, а ток частоты испытаний будет отображаться.
4В файле HC убедитесь, что емкость полностью разряжена для измерения, а затем с отрицательными полюсами с отрицательным тестовым зажимами, анодом черного тестового зажима, прочитайте отображение теста экрана дисплея, следует отметить, что измерение с большой способностью (измерение (измерение (измерение с большими способностями ( превышая 10 млн), время теста времени теста, время теста, которое оно может превышать 1 секунду, чем дольше время теста составляет 100 МФ, около 7-8 секунд назад.
Меры предосторожности:
1Режим HC измеряет электролитические конденсаторы, пожалуйста, обратите внимание на полярность, красный и черный.
2Если измерение 0, иногда необходимо нулевым, что может быть отрицательным отклонениями, но оно не показывает отрицательного.
3Нажмите кнопку Zero -1 -RO, когда тест строго запрещен, эта операция приведет к результату ошибки.
4Строго запрещено разрядку без тестирования, в противном случае таблица, которая может привести к повреждению.
5Используйте питание модуля адаптера 5 В, чтобы гарантировать, что полярность является отрицательной&Rdquo;, иначе это повредит модуль.
