Частотный цикл PWM-частотный цикл, регулируемый модульный квадратный волновый генератор сигналов прямоугольной волны xy-lpwm

Цена: 391руб.    (¥18.5)
Артикул: 561397420470

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:万日万达怡轻奢简单高生活
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥3397 140руб.
¥2886 086руб.
¥167935 142руб.
¥79916 787руб.
  • Информация о товаре
  • Фотографии

Плакат по рекламным акциям

【Kitian Electronics】

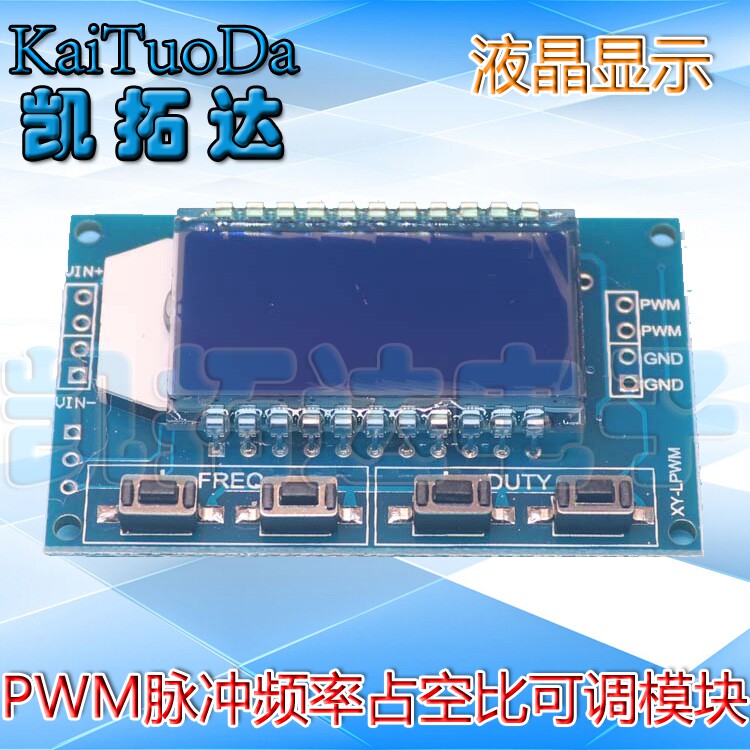

PWMЦикл рабочего времени импульса, регулируемый модульный генератор сигналов прямоугольной волны квадратной волны

Основные модуль:

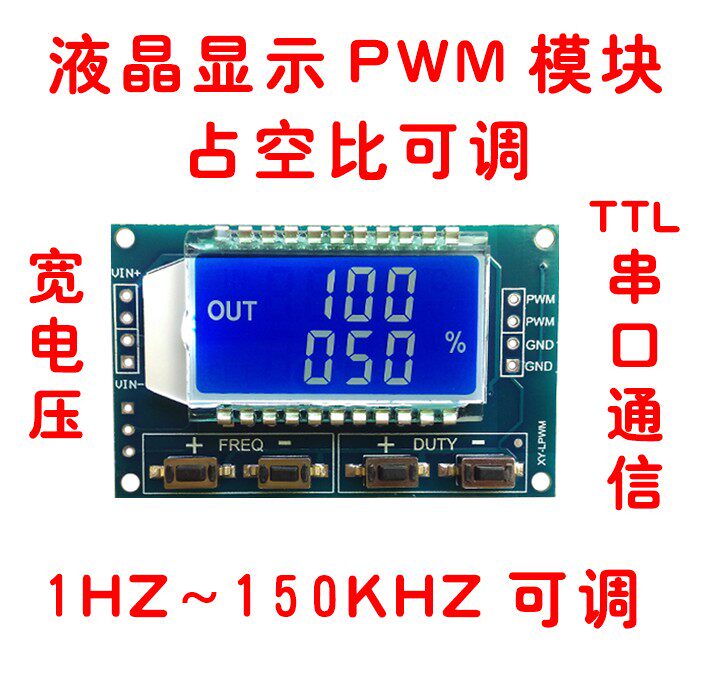

1.LCDЖК -дисплей частота и рабочего цикла, очень ясно,PWMВыход может установить частоту и коэффициент пошлина соответственно;

2.Частотный диапазон широкий, а точность высока;

3.Кабельная связь

1. Описание модуля

PWMВыход, вы можете установить отношение частоты и пошлина;

Частота делится на четыре диапазона, автоматическое переключение:

1.XXX(Не маленькое число): Наименьшее устройство1Hz, Диапазоны1Hz~999HzПредметы

2.X.XX(Время на 100 пунктов). Наименьшая единица0.01Khz, Диапазоны1.00Khz~9.99KhzПредметы

3.XX.X(Десятичная точка на десять): Наименьшее устройство0.1Khz;;объем10.0KHz~99.9KHz

4.X.X.X (Десятичная точка составляет десять и сотни): Наименьшее устройство1Khz;;объем1KHz~150KHz

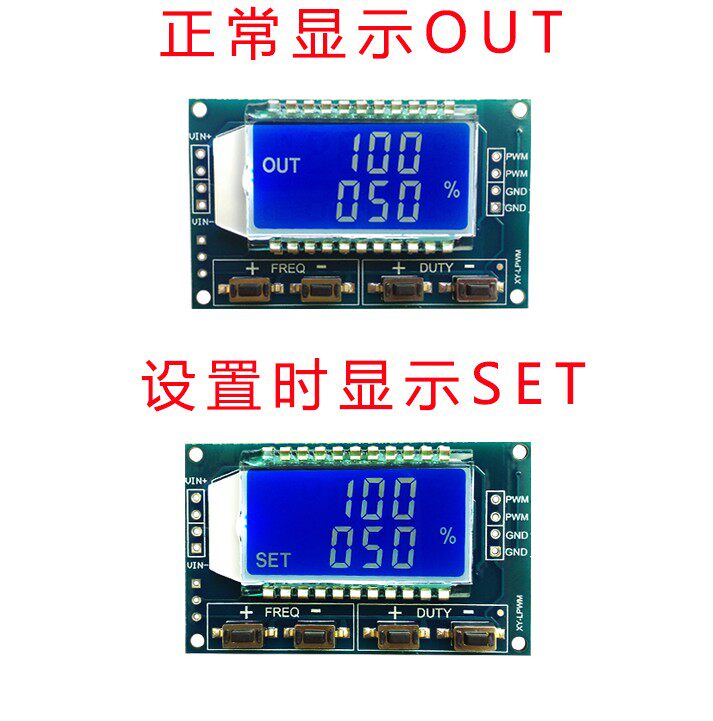

e.g.Частотный дисплей:100выражатьPWMВыход100HzПульс;

1.01выражатьPWMВыход1.01KПульс;

54.1выражатьPWMВыход54.1KHzПульс;

1.2.4выражатьPWMВыход124KHzПульс;

Объем рабочего цикла:0~100%Предметы

Все параметры настроек урегулированы и сохраняются.

Настройки параметров

Модуль есть4Независимые ключи используются для установления частоты и соотношения обязательств, поддерживая краткосрочное нажатие (увеличение или уменьшение одного блока) и длительного давления (быстрое увеличение или уменьшение). Это очень просто. Установите автоматическое сохранение после установки параметра.

3. Параметры модуля:

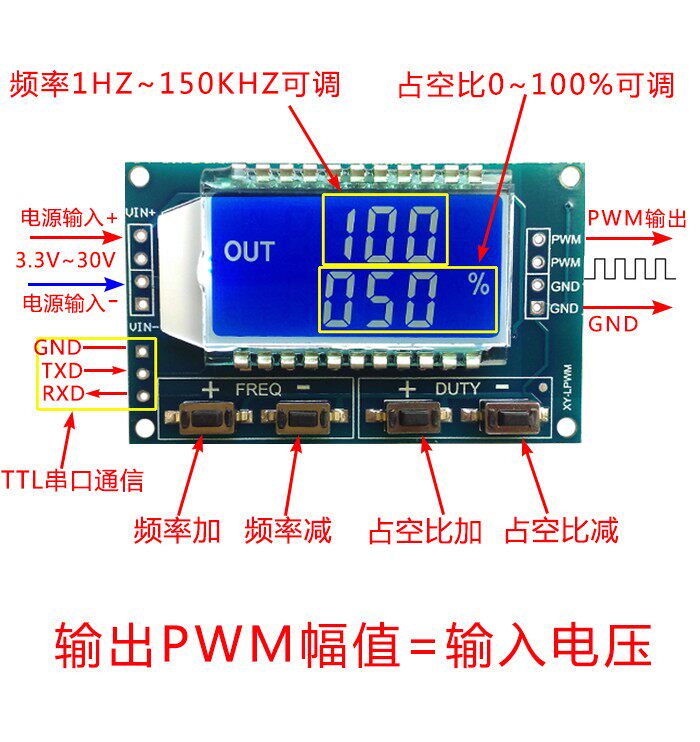

1.Рабочее напряжение:3.3~30VПредметы

2.Диапазон частот:1Hz~150KHzПредметы

3.Точность частоты: точность в каждом диапазоне2%о;

4.Емкость нагрузки сигнала: выходной ток может5~30maо;

5.Выходная амплитуда:PWMЗначение амплитуды равно напряжению источника питания;

6.Температура окружающей среды:-20~+70℃.

4. Сфера применения:

1.Используйте в качестве генератора сигналов квадратной волны для генерации сигналов квадратных волн для экспериментального развития и использования;

2.Сигнал квадратной волны, используемый для генерации драйвера контроллера;

3.Генерировать импульсы, для снабженияMCUиспользовать;

4.Генерировать регулируемые импульсы и управлять цепями (PWMПрименение, такое как скорость освещения и регулировка).

5. Серийный контроль(Одиночная машинаTTLУровень коммуникации)

Стандарт связи:9600 bpsПозиция данных:8
Останавливаться:1
Контрольная цифра:none
Управление потоком:none

1,настраиватьPWMЧастота

“F101”:Установить частоту на101 HZ (001~999)

“F1.05”:Установить частоту на1.05 KHZ (1.00~9.99)

“F10.5”:Установить частоту на10.5KHZ (10.0~99.9)

“F1.0.5”:Установить частоту на105KHZ (1.0.0~1.5.0)

2,настраиватьPWMРаботник

“DXXX”:настраиватьPWMКоэффициент занятияXXXПредметы(001~100)

НапримерD050,настраиватьPWMКоэффициент занятия50%

3,Прочитайте параметр настройки

отправлять“read” string, прочитайте параметры настройки.

Установите успешный возврат:DOWNПредметы

НАСТРОЙКА НАСТРОЙКА НЕОБХОДИМОСТЬ:FALLСущность
