Защитные литиевые батарейки, 12v, 100A, 7v
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

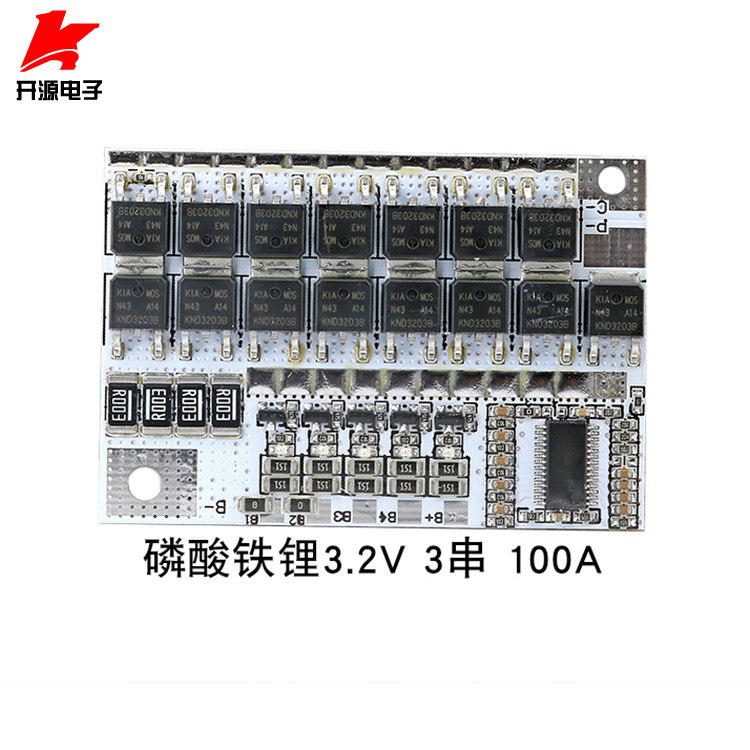

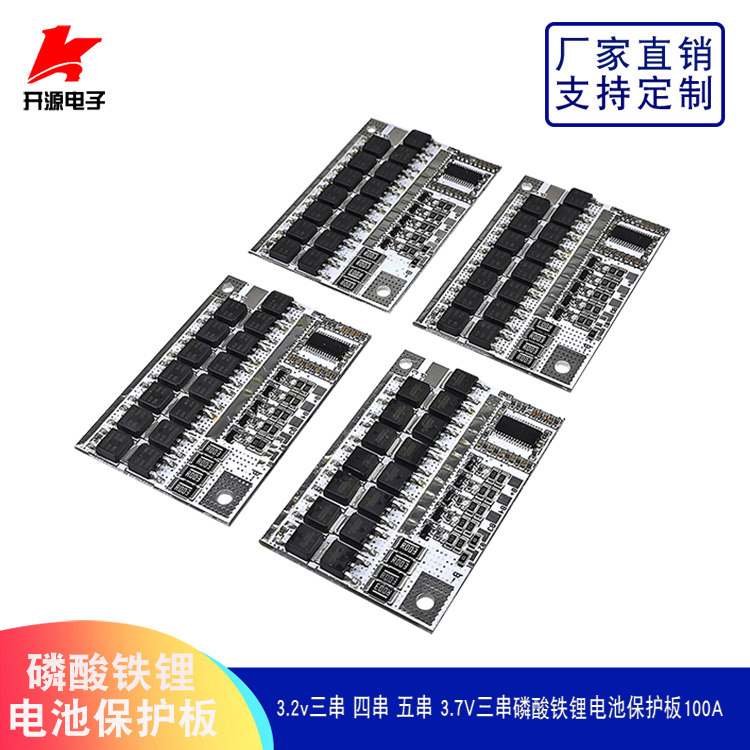

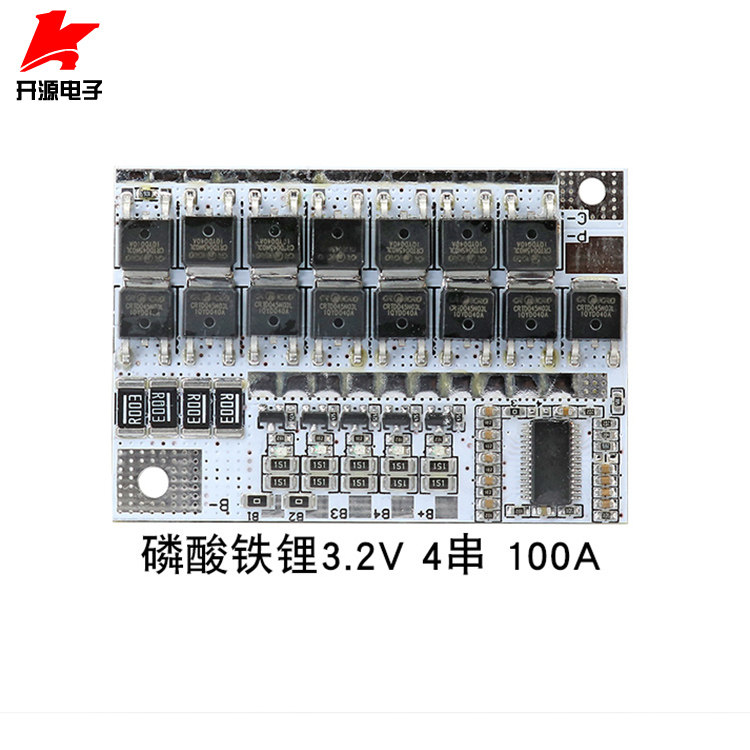

| Цвет: | 3,2 В Три строки железного фосфата 100а, 3,2 В Четыре струны железного фосфата 100а, 3,2 В пять цепочек литий -железного фосфата 100а, 3,7 В Три строкового полимера 100а |
Структура продукта: плата защиты от лития аккумулятора
Область применения: литий -железный фосфат, песчаная литиевая батарея, литий -кобальт, литий мангагат аккумулятор

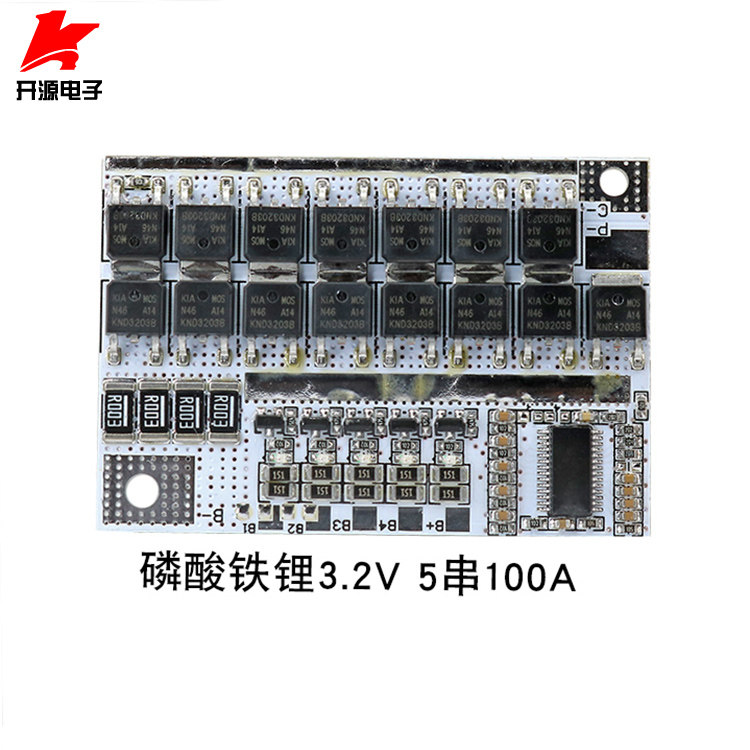

QS-B305ABL-50A представляет собой плату защиты от аккумулятора лития, специально предназначенная для литий-фосфата, лития, лития кобальта и батареи мантиевого мангата.Эта защитная плата содержит 3 строки, 4 строку, 5 строковую плату защиты от литиевых аккумуляторов (общая версия регулирует соответствующий компонент в соответствии с фактическими потребностями), использует зрелую схему защиты, выделенную IC и поддерживает отсоединение защиты. Одно внутреннее сопротивление MOS является таким Всего на 3 мельницы евро), которая имеет полную и стабильную зарядку и разряду различные функции защиты. Оборудование аккумулятора сбалансировано, ток баланса подходит, баланс является разумным, а производительность аккумулятора не влияет.
Особая функция:
1. Пользователи могут свободно установить 3 строку 4 строки Доставка по умолчанию составляет 4 строки литиевого железного фосфата и три строки из трех строк литиевых батарей. Если вам нужны другие шашлыки, чтобы выбрать при размещении заказа, мы можем помочь регулировке отгрузки или после получения товара по количеству строки.
2. Обычное в том же порте, наша защитная плата без колебаний стоит 15 с высоким уровнем ультра -мощного внутреннего сопротивления MOS (8 разрядов и 7 зарядка). В том же портовом режиме поддерживают ток зарядки 60А. 60a. 60a 60a 60a. , Разделите ток сброса 80a, заряжая ток 60a.Это ни в коем случае не небольшая мощность на рынке.Наша единственная трубка МОС Внутреннее сопротивление от дна до 3 мельниц евро.

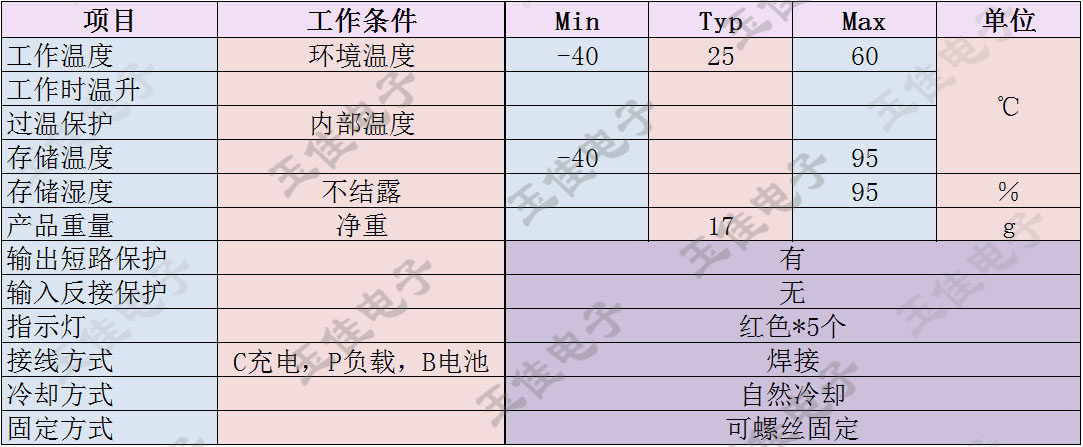

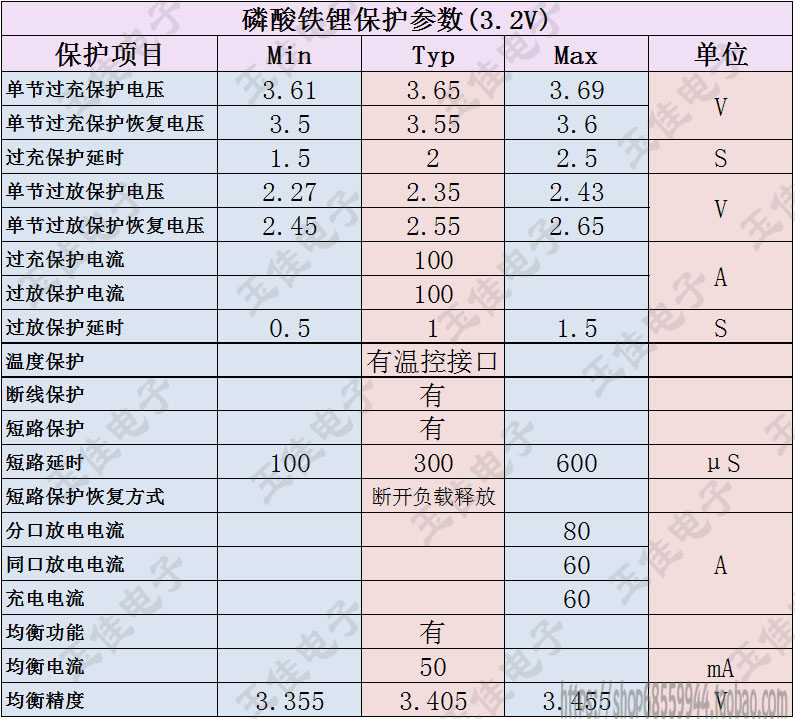

Различные параметры защитной платы:

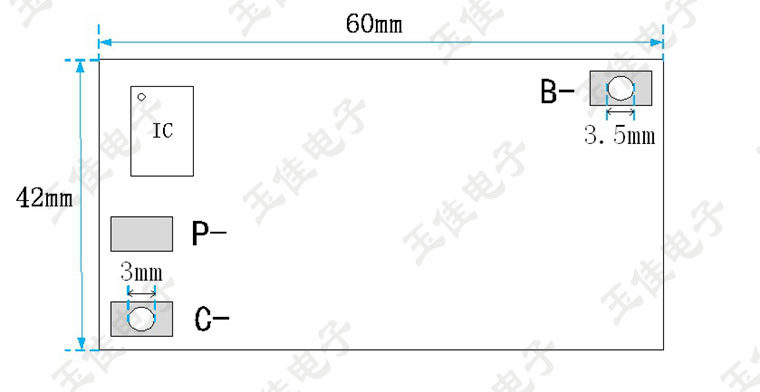

Размеры и булавки:
Лонг: 60 мм Ширина: 42 мм Толстый: 3,9 мм Чистый вес: 17G
P-: Поворотный полюс нагрузки C-: отрицательное зарядное устройство электрода B-: отрицательный электрод аккумулятора
Фактическое руководство по эксплуатации
Выходной ток: дивизион 80a; 60a в том же рту
Примечание: литийная батарея должна быть заряжена специальным зарядным устройством для литийных аккумуляторов. Не заряжайте зарядное устройство с свинцовым аккумулятором. Зарядка свинцовой кислоты может иметь высокий уровень прорывного прорыва, который приводит к защитной плате, что вызывает защитную доску над -Кондент.

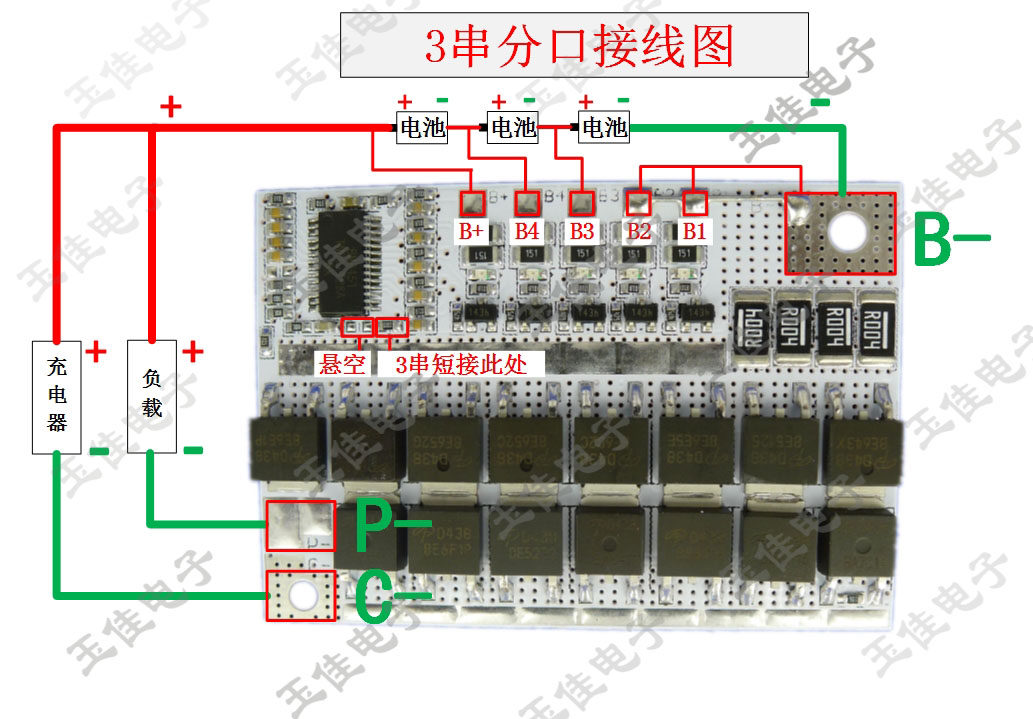

(1) 3 метод проводки строковой порции (см. Схему подключения порта 3 строкового порта)
① 3 батареи подключены последовательно в соответствии с методом подключения батареи на диаграмме подключения порта 3 серии.
② Отрицательный электрод зарядного устройства и C-соединение защитной платы, отрицательный электрод и P-соединение нагрузки.
③ Подключите положительный электрод зарядного устройства и нагрузку и положительный электрод 3 строки батарей.
④ Обратитесь к 3 -стригационной карте провода порта, чтобы подключить положительные электроды 3 батареи с B+, B4 и B3, чтобы подключить к трем аккумуляторам.
⑤ Подключите отрицательный электрод 3 строки батарей и B-.B1, B2 и B-Short Connection.
⑥ Все провода подключены в соответствии с диаграммой подключения 3 струнной части и проверьте, правильно ли она. Это можно использовать после подтверждения того, что это правильно.
⑦ Во время использования, когда включен индикатор на защитной плате, это означает, что соответствующий аккумулятор находится в сбалансированном состоянии.

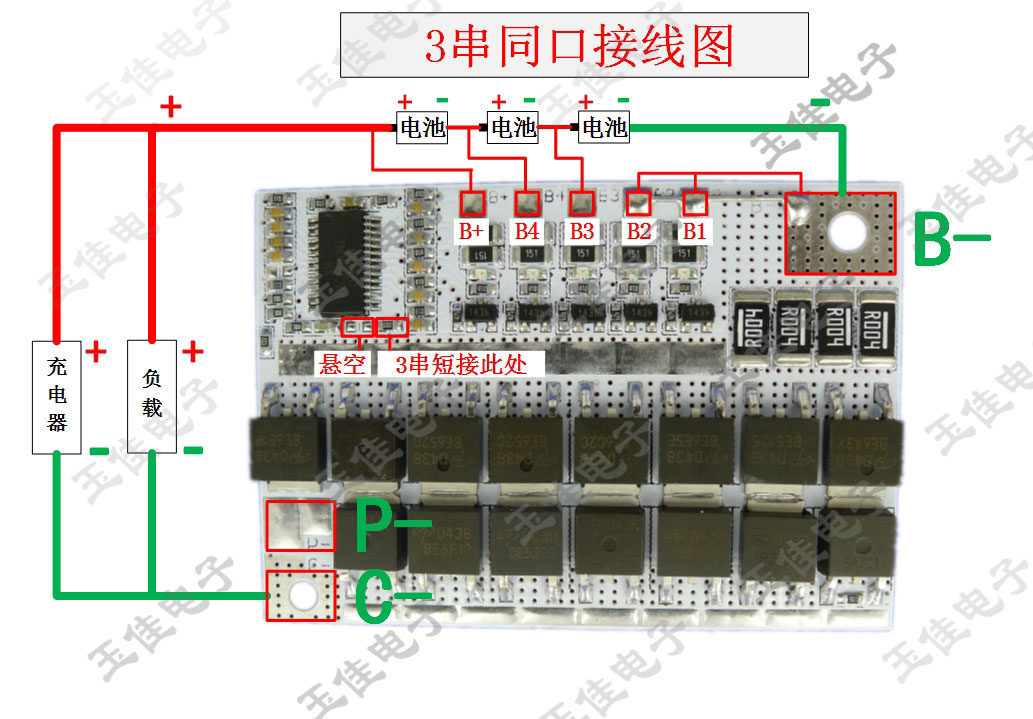

(2) 3 строка того же метода проводки порта (см. 3 строки одной и той же диаграммы подключения порта)
① Три аккумулятора подключены последовательно в соответствии с батареей на той же диаграмме подключения порта.
② Подключите отрицательный электрод зарядного устройства и нагрузку и C-соединение.
③ Подключите положительный электрод зарядного устройства и нагрузку и положительный электрод 3 строки батарей.
④ См. 3 строку той же диаграммы подключения порта, используйте 3 направляющие линии, чтобы подключить положительные электроды 3 батареи в порядке с B+, B4 и B3 в порядке.
⑤ Подключите отрицательный электрод 3 строки батарей и B-.B1, B2 и B-Short Connection.
⑥ Все провода подключены в соответствии с тремя строкой одной и той же проводки порта и проверяют, является ли она правильной. Это можно использовать после подтверждения того, что это правильно.
⑦ Во время использования, когда включен индикатор на защитной плате, это означает, что соответствующий аккумулятор находится в сбалансированном состоянии.

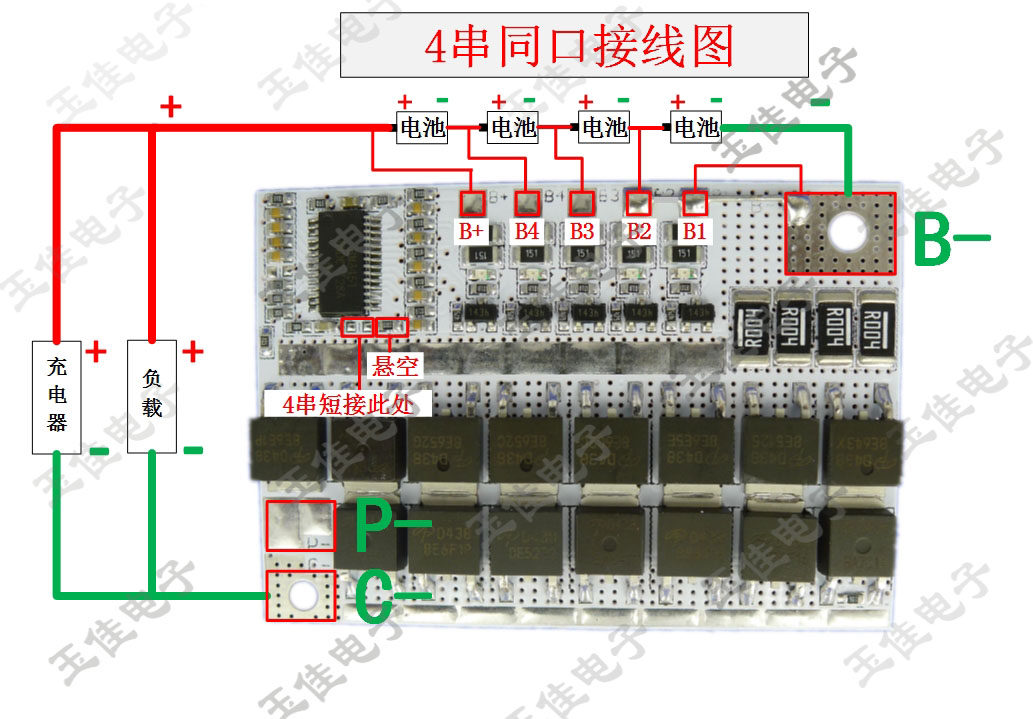

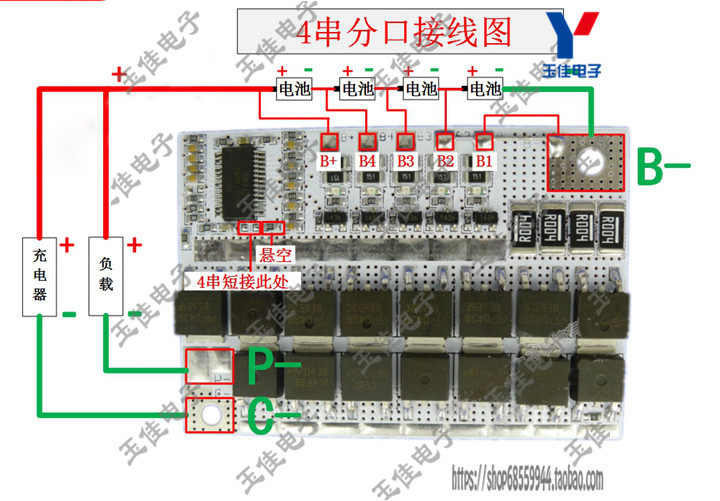

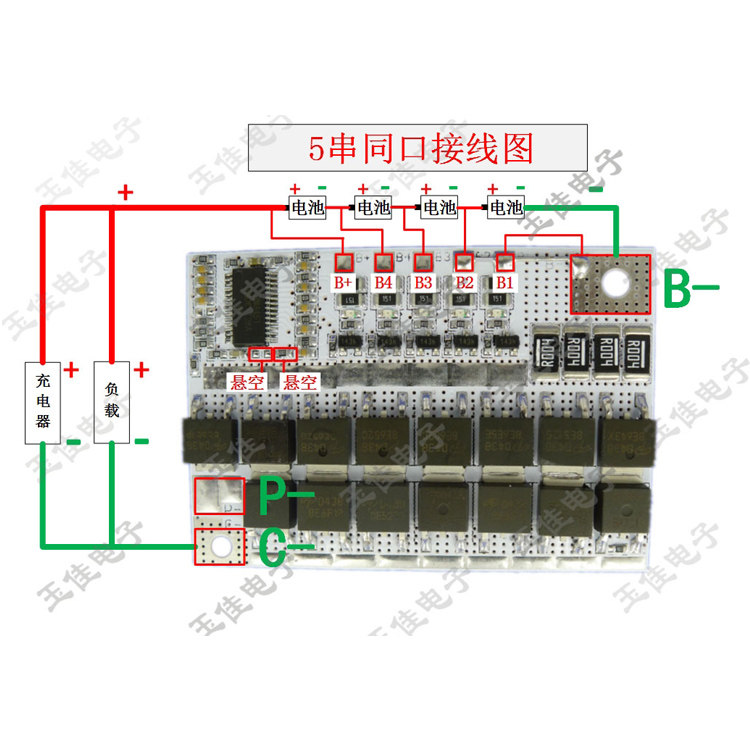

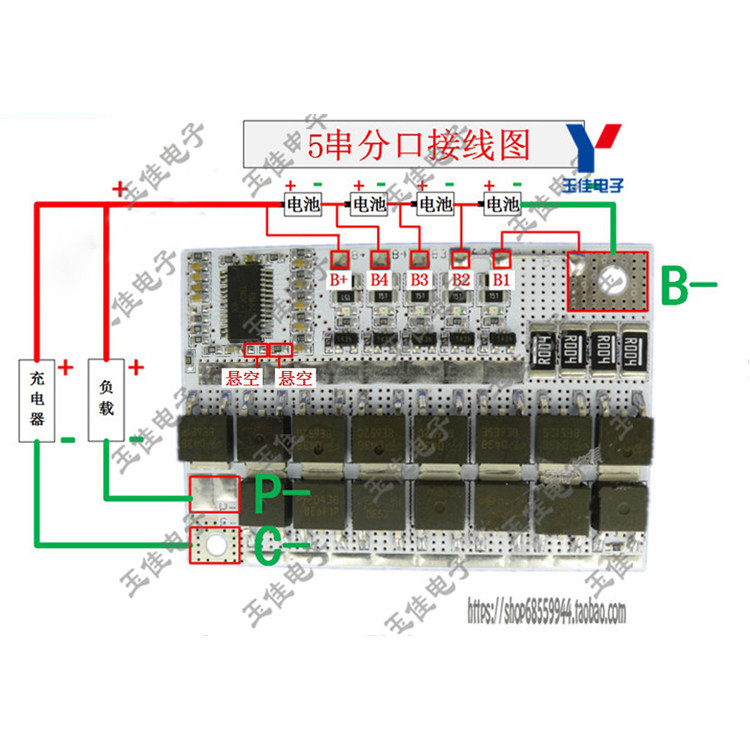

4Струна в том же рту,5Cross -port Split -Split Methond3Подобно тому же методу проводки сегментации порта, пожалуйста, обратитесь к соответствующей схеме подключения.
Примечание:4строка5Обратите внимание на защитную доскуPCBСоединение между соответствующей позицией и соответствующим проводом.
Меры предосторожности
ПРИМЕЧАНИЕ 1: B-, C-, P-проволоки должны быть подключены к грубым проводам и гарантировать, что положительная и отрицательная полюсная сварка PAD и соответствующее устройство является правильной.
ПРИМЕЧАНИЕ 2: Перед установкой защитной платы батарея должна быть сопоставлена (разница между напряжением каждой батареи не выше 0,05 В, а разница между внутренним сопротивлением не превышает 5 м.ΩРазница в емкости составляет менее 30 мАч), защитная плата защищена каждой строкой батарей, если есть ряд напряжения батареи слишком высокой или слишком низкой, она будет защищена.Чем лучше консистенция батареи, чем дольше электричество батареи, тем лучше рабочие характеристики защитной платы.
Примечание 3: Одиночная батарея должна быть подключена параллельно с необходимым количеством аккумуляторов, а затем использовать аккумулятор, чтобы использовать их последовательно.
ПРИМЕЧАНИЕ 4: При подключении 3 набора батарей последовательно, пожалуйста, убедитесь, что напряжение каждого набора батарей одинаково. Если не одинаково, пожалуйста, заполните каждую группу батарей, а затем используйте его последовательно.Во время теста на разрядке аккумулятор, который опускает самое быстрое напряжение, является плохой батареей.
ПРИМЕЧАНИЕ. Не используйте хорошие батареи и различные батареи. Емкость аккумулятора, чем ближе к внутреннему сопротивлению, тем лучше.
Общая проблема
1Может ли моя батарея использовать эту защитную доску?
отвечать: Можете ли вы использовать эту защитную доску с двумя вопросами, которые нужно рассмотреть: во -первых, сколько строки ваша батарея, вы должны купить защитную доску с соответствующей строкой.Во -вторых, какой материал у вас аккумулятор?У нас есть два параметра фосфата и полимеров лития. , батарея лития манганата) Одно -сеческая батарея номинальная 3,6 В (или 3,7 В), выберите классификацию полимера 3.7V.
2Как судить, какой материал мой батарея?
отвечать: Вы можете взглянуть на номинальное напряжение батареи. Литиевые фосфатные аккумуляторы, как правило, целевой 3,2 В. Другие батареи обычно отмечены 3,6 В или 3,7 В Вы также можете напрямую спросить батарею продавца, который продает батарею. Многие покупатели говорят, что моя батарея составляет 18650 или 26650 мягких мешков. Это форма, а не материал! Мы не можем определить ваши параметры защиты от батареи на основе этого.
3Сколько защитных досок мне выбрать?
отвечать: Защитная плата того, сколько плат безопасности зависит от вашей мощности нагрузки. Наша защитная плата. Если вы используете разделенную выходную мощность, максимальный ток выходного сигнала составляет около 70А, а мощность составляет около 800 Вт. Это около 600 Вт.
4, Моя батарея 20AH, могу ли я использовать эту защитную доску?
отвечать:Емкость вашей батареи на самом деле не связана напрямую с током этой платы. Большая вместимость не большая батарея, в основном, чтобы увидеть непрерывный ток, то есть, чем больше ваша нагрузка, тем больше, тем больше, тем больше вы выбираете, тем больше, тем больше, тем непрерывно непрерывно Ток вы выбираете. Он не связан напрямую с емкостью аккумулятора.
5Как должно быть установлено напряжение зарядного устройства?
отвечать:Литиевые батареи должны быть заряжены специальным зарядным устройством для литийных батарей. Не используйте зарядное устройство с свинцовым аккумулятором. Зарядка, полученная свинцом, может иметь защитную доску с высоким содержанием поломки, в результате чего защитная доска будет перегружена и не защищена.Настройки напряжения зарядного устройства: используйте номер набора батареи*4.2V. Это напряжение зарядки неаровых литиевых батарей. Напряжение зарядки литий -литийной батареи -это количество строки батареи*3,60 В. Это напряжение зарядки Литийная литиевая батарея, стандарт зарядного тока, он в 0,2 раза превышает емкость.
Сбалансированное значение: аккумулятор использует много частей батареи параллельно, а затем подключается. Каждое батареи не может быть точно такими же, поэтому, когда группа оборудована Несовместимая производительность каждой батарейной ячейки, напряжение не соответствует после завершения зарядки. Баланс заключается в том, что аккумулятор с высокой батареей используется для питания при зарядке. Установите производительность аккумулятора.
