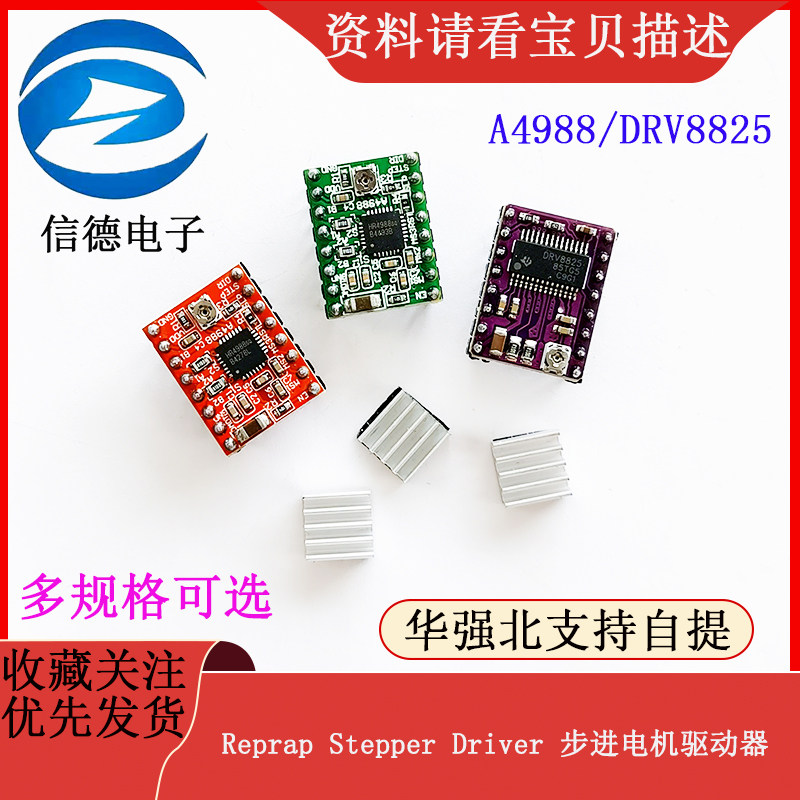

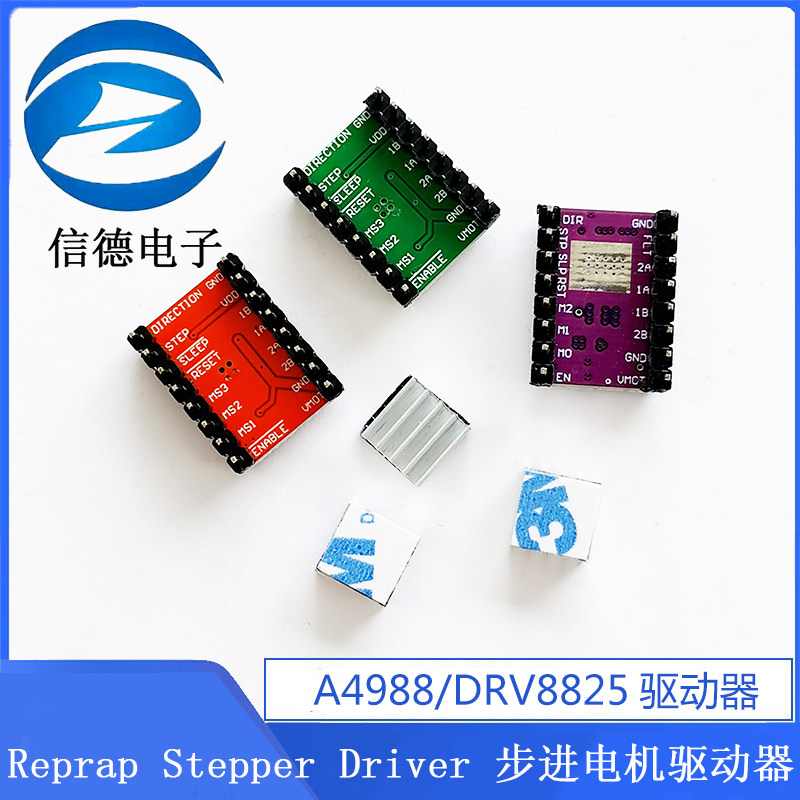

Драйвер шагового двигателя Reprap Stepper Driver A4988/DRV8825
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Красный, HR4988V, Зеленый, HR4988V, DRV8825 Purple |
Этот продукт принадлежит расходным материалам.

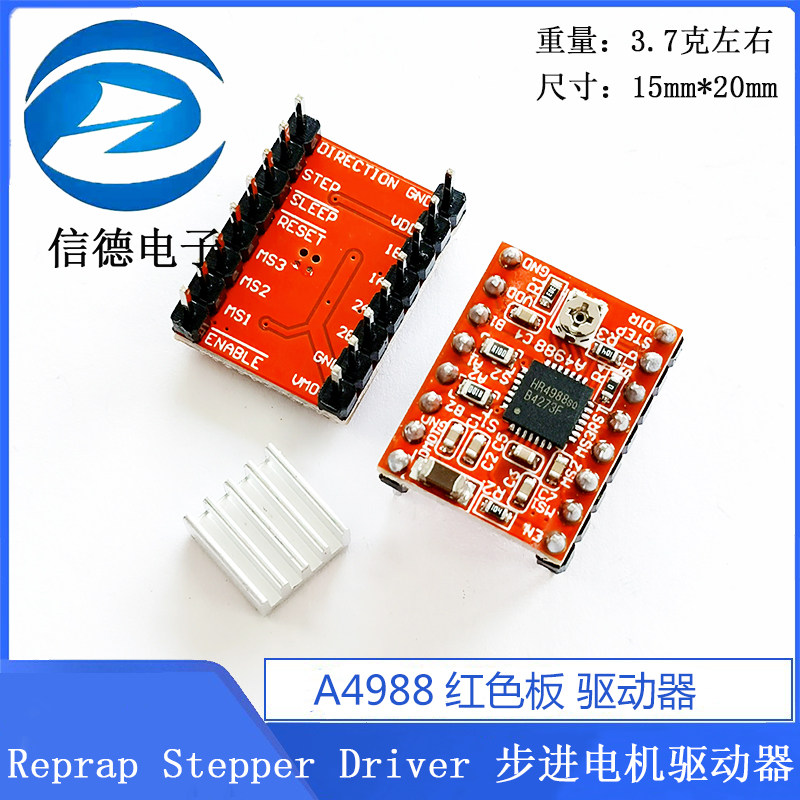

Примечание: hr4988 Green - это то же самое, что и красный
РепреспИгла была сварена!Отправьте радиатор!
Сопротивление 0,1r
Краткое введение
HR4988 -это полный моторный привод микро -шага со встроенным преобразователем и простым в работе.Этот продукт может управлять двухэтапным двигателем в целом, половине, 1/4, 1/8 и 1/16 шага, а производительность выходного движения может достигать 35 V и±2 А.HR4988 включает в себя стабилизатор с фиксированным отключением времени, который может работать в медленном или смешанном режиме ослабления.Конвертер является ключом к HR4988 легко реализовать.Просто введите импульс на входе «ступенчатой», вы можете привести двигатель для генерации микроскопических этапов.Нет необходимости выполнять таблицы фазовых последовательностей, строки управления с высокой частотой или сложное интерфейсное программирование.Интерфейс A4988 очень подходит для сложных микропроцессоров, которые недоступны или перегружены.
При запуске в Micro -Step контроль волны резки в HR4988 может автоматически выбирать режим ослабления тока (медленное или смешанное).В режиме смешанного ослабления устройство было первоначально настроено быстро ослаблять в течение некоторого фиксированного времени отключения, а затем медленно медленно в оставшееся время остановки.Гибридные схемы управления током могут снизить шум шума двигателя, повысить точность шага и снизить энергопотребление.Обеспечить внутренние одновременные схемы управления выпрямителем, чтобы улучшить энергопотребление, когда работа модуляции ширины импульса (ШИМ).Внутренняя защита схемы включает в себя: задержку перегрева отключения, блокировки напряжения подпадания (UVLO) и защита перекрестия.Нет необходимости в особой сортировке энергии.
HR4988 использует поверхностную установку QFN Package (ES), а размер - 5 mm × 5 ММ, общая высота упаковки номинальной упаковки составляет 0,90 ММ, с внешним радиатором для улучшения функции рассеяния тепла.Упаковка представляет собой пакет без свинца (суффикс -T) и использует 100 -сотни туманных оловянных штифтов.
Функция и преимущества
НизкийDS (Open)Выход
Обнаружение/выбор режима автоматического затухания тока
Смешанный и медленный режим ослабления тока
Синхронизация и исправление для низкого энергопотребления
Внутренний UVLO
Крест -точная защита
3.3 и 5 V Совместительный блок питания логики
Перегрев цепь
Локальная защита короткометражного цикла
Загрузить короткую защиту
Пять дополнительных шага режим: Quan, 1/2, 1/4, 1/8 и 1/16
Функция не набрать недавний грузовой чип одинаково Цена на тип дороже Когда вы размещаете заказ, вы находитесь в контакте перед
4988 Особенности Преимущества:
1. Большой ток 2.5a.
2. Высокая поддержка 32 сегментация.
3, 4 слои плат ПХД, лучшие характеристики рассеяния тепла.
4. Внутреннее сопротивление чипа меньше, тепло ниже, а рассеяние тепла лучше.
Параметр:
Размер: 15 ммх20 мм (так же, как 4988)
ДРУГОЙ ТОРК: 2.5A
Сегментация: 1, 1/2, 1/4, 1/8, 1/16, 1/32
Процесс изготовления: производство пластыря SMT, несуществующая сварка, более высокий уровень урожайности, более стабильная производительность
Подходящий объект:
Вам нужно водить шаг двигатель.
Это важный модуль, такой как 3D -принтер, ЧПУ, скульптор и другие важные модули.
Поддерживаемые 3D -принтеры включают Prusa Mendel, Ultimaker, Printbot, Makerbot и т. Д.

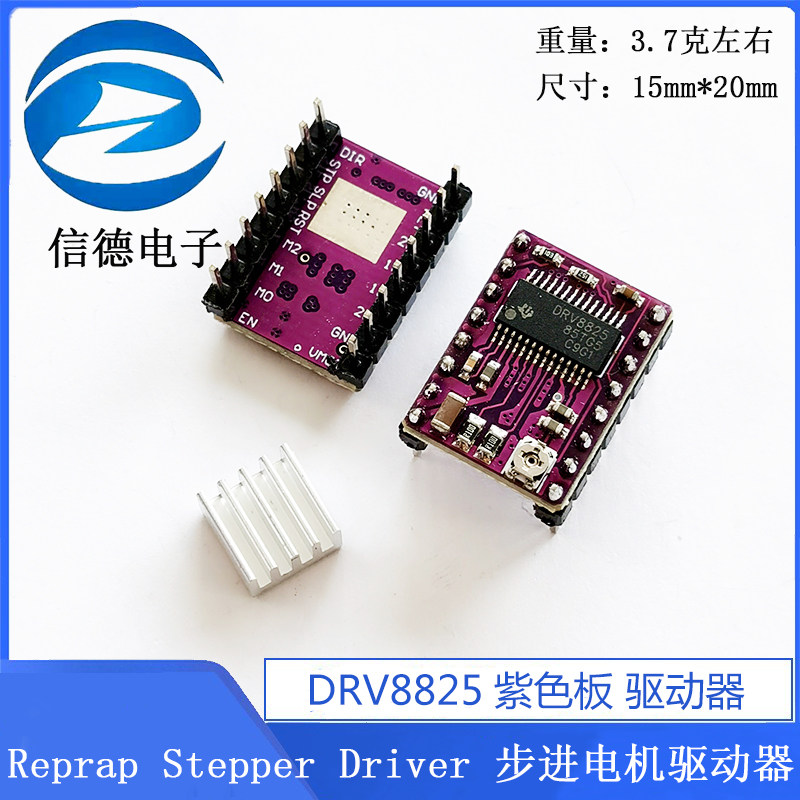

DRV8825 имеет следующие моменты:
1. Подходит для ступенчатых двигателей ниже 8,2 В ~ 45 В 2,5А;
2. Есть только простые шаги и интерфейсы управления направлением;
3. Шесть разных шага режима: полная, половина, 1/4, 1/8, 1/16, 1/32;
4. Регулируемый потенциометр может отрегулировать максимальный выход тока, чтобы получить более высокую скорость шага;
5, обнаружение/выбор режима автоматического затухания тока;
6. Перегрев схему отключения, под замком давления, перекрестная защита;
7. Короткая защита и загрузка короткой защиты
Подходящий объект:
Вам нужно водить шаг двигатель.
Необходимый модуль, такой как 3D -принтер, ЧПУ, скульптор и другие важные модули
Поддерживаемые 3D -принтеры включают Prusa Mendel, Ultimaker, Printbot, Makerbot и т. Д.
DRV8825 имеет следующие моменты:
1. Подходит для ступенчатых двигателей ниже 8,2 В ~ 45 В 2,5А;
2. Есть только простые шаги и интерфейсы управления направлением;
3. Шесть разных шага режима: полная, половина, 1/4, 1/8, 1/16, 1/32;
4. Регулируемый потенциометр может отрегулировать максимальный выход тока, чтобы получить более высокую скорость шага;
5, обнаружение/выбор режима автоматического затухания тока;
6. Перегрев схему отключения, под замком давления, перекрестная защита;
7. Короткая защита и загрузка короткой защиты
