L20,5 Плата усилителя Двойной канал высокая мощность комплект Hiend Ультра-низкое искажение 0,0015% AP Фактическое измерение
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Продукты двойной канал 2 Banza toshiba 1943n5200n
- Разбросанные доски двойного канала 2 Toshiba 1943n 5200N Большая трубка
- Разбросанные детали, два канала, 2 доски, пробирки нанемизма
- Готовый продукт, 2 Plate Onsemi Tube с двуканальным
- 2 канала большой трубки KEC
| Цвет: | 2 канала большой трубки KEC, 2 аудиоканала готовая доска KEC большая трубка, Готовая машина, большая трубка KEC, 2 куска подходящего радиатора для стрельбы, Разбросанные детали, два канала, 2 доски, пробирки нанемизма, Готовый продукт, 2 Plate Onsemi Tube с двуканальным, Разбросанные доски двойного канала 2 Toshiba 1943n 5200N Большая трубка, Продукты двойной канал 2 Banza toshiba 1943n5200n |
L20.5 Версия
1 набор - 2 канала и 2 доски.
180 Юань, в том числе все части 2 каналов, все детали должны быть приварены сами.
Готовая продукция 180 юаней: включая все части 2-канальной звуковой сварки и завершения испытаний.
L20.5 точен и искажен, это LJM HIIND Представительные продукты.
Независимо от того, используете ли вы уровень фронта, он может хорошо работать.
Компоненты L20.5 не могут быть изменены по желанию, и это не несет ответственности за изменение урона.
Ниже AP Sys 2 Фактический индикатор данных измерения можно нажать, чтобы увидеть общую картину.
Усилитель LEST 200W Series, разработанный LJM, использует специальный вывод CFP и уровень ввода COSCODE.
Каждый канал 4 пара оригинальной импортированной KEC KTB817 KTD1047 Power Tube.
Схема ультра -низкому нарушению, стандарт проекта задних конструкций.
Все компоненты являются совершенно новыми подлинными, не -бульками, обеспечивающими качество.
L20.5 Параметр усилителя:
Выходная мощность 200W 8R ,400W 4R + -63V источник питания.
125W 8R, 250W 4R + -50 В. источник питания.
250W 4R,500W 2R + -50 В питания источника питания
Максимальный выходной ток 15a , Вывод максимального напряжения синусоидальная волна+ -63V.
Статический ток 20 мА за канал
Статическое энергопотребление = напряжение питания* 0,02 (2 Вт+ -50 В)
Диапазон питания
Рекомендуемое напряжение источника питания и стандарт радиатора:
+ -35 до+ -50 В, радиатор 0,5 кг на канал
+ -40 до+ -60 В, радиатор 1 кг на канал
Увеличение усиления = 31 раза

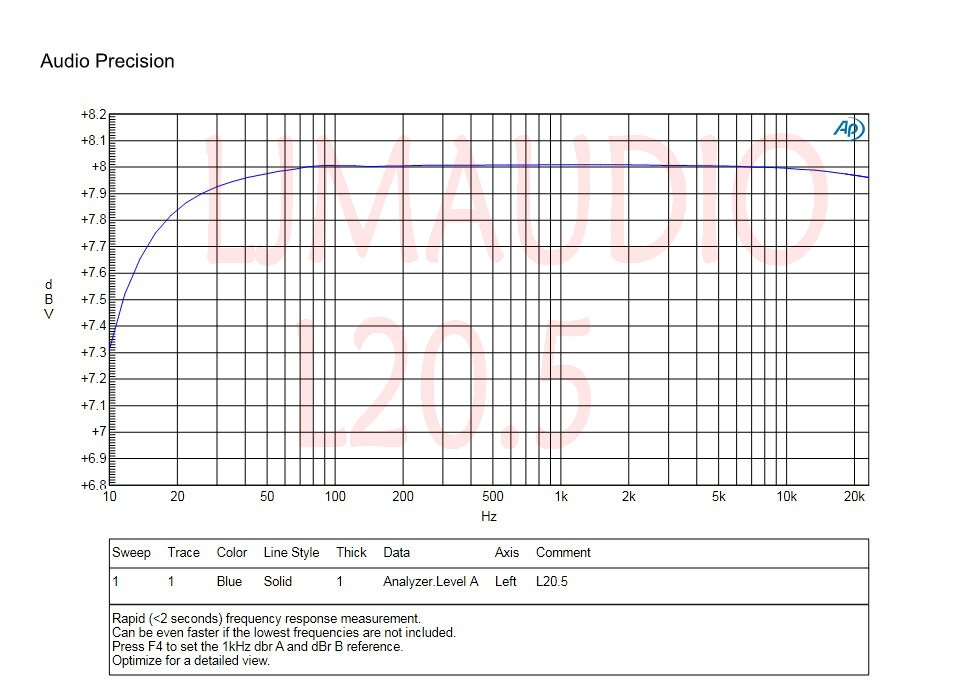

Частотная характеристика = 20-25 тыс. Гц -0,15 дБ.10 Гц = -0,7 дБ 20K HZ=-0.05DB
THD+ N амплитуда (+ -35V напряжение питания)
THD =0.0015%

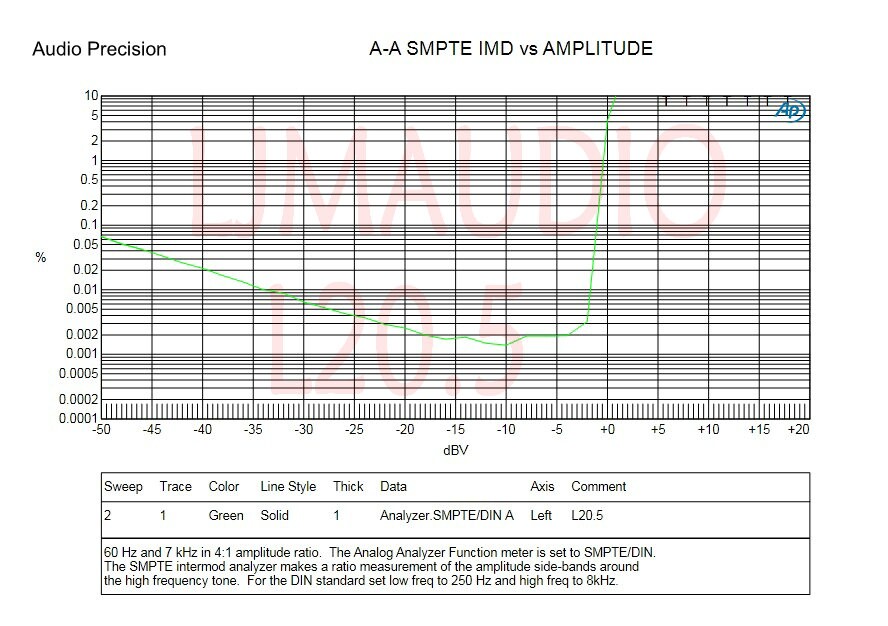

IMD Тест взаимного искажения = 0,002 (выходная мощность 50 Вт 8 r)

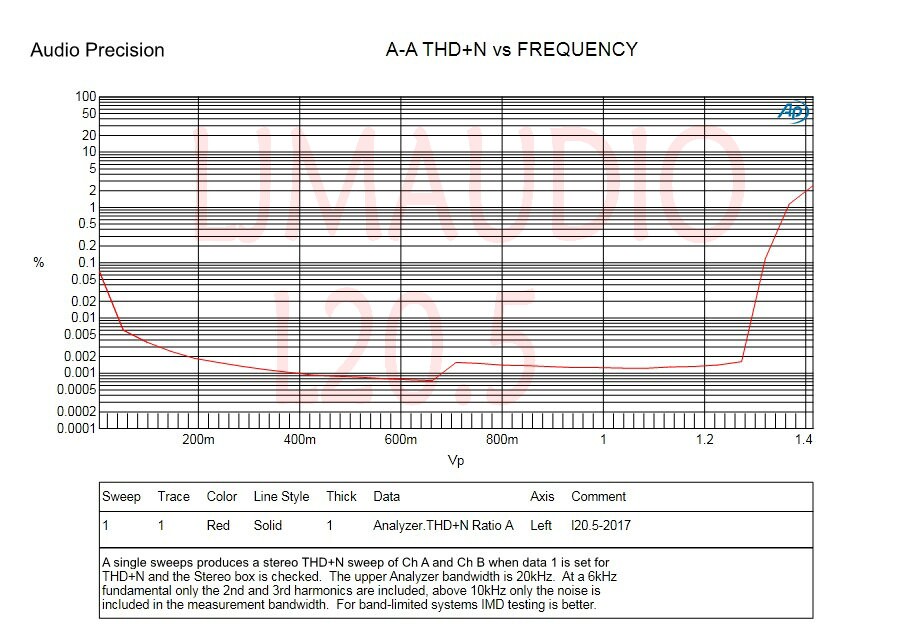

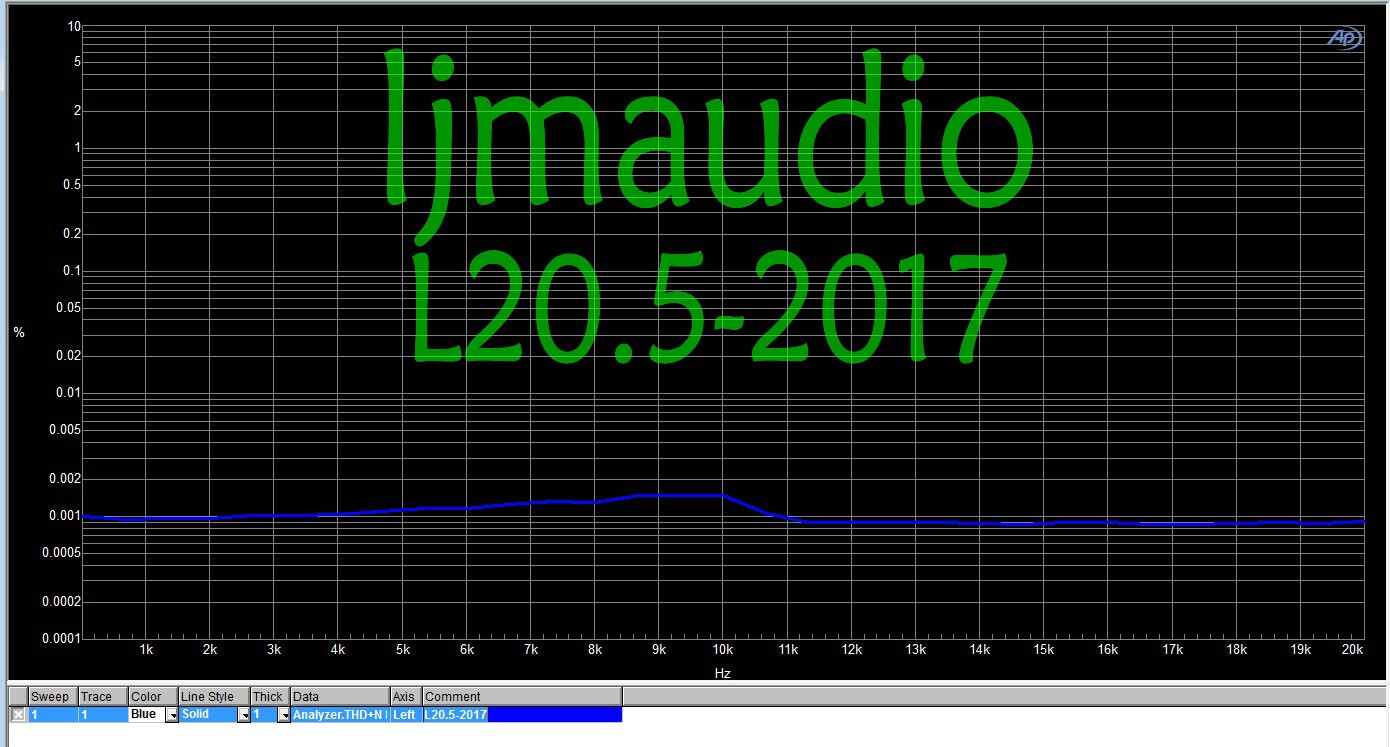

THD+N Карта искажений
THD+N= 0.001-0.002% 20HZ-20KHZ Выходная мощность 10 Вт Загрузка 8 Ом
THD+N=0.001% Права
Коэффициент демпфирования>400, 8 Ом нагрузки.
Отношение сигнал шум>98DB.
Введите чувствительность: 2V RMS 200 Вт 8R мощность

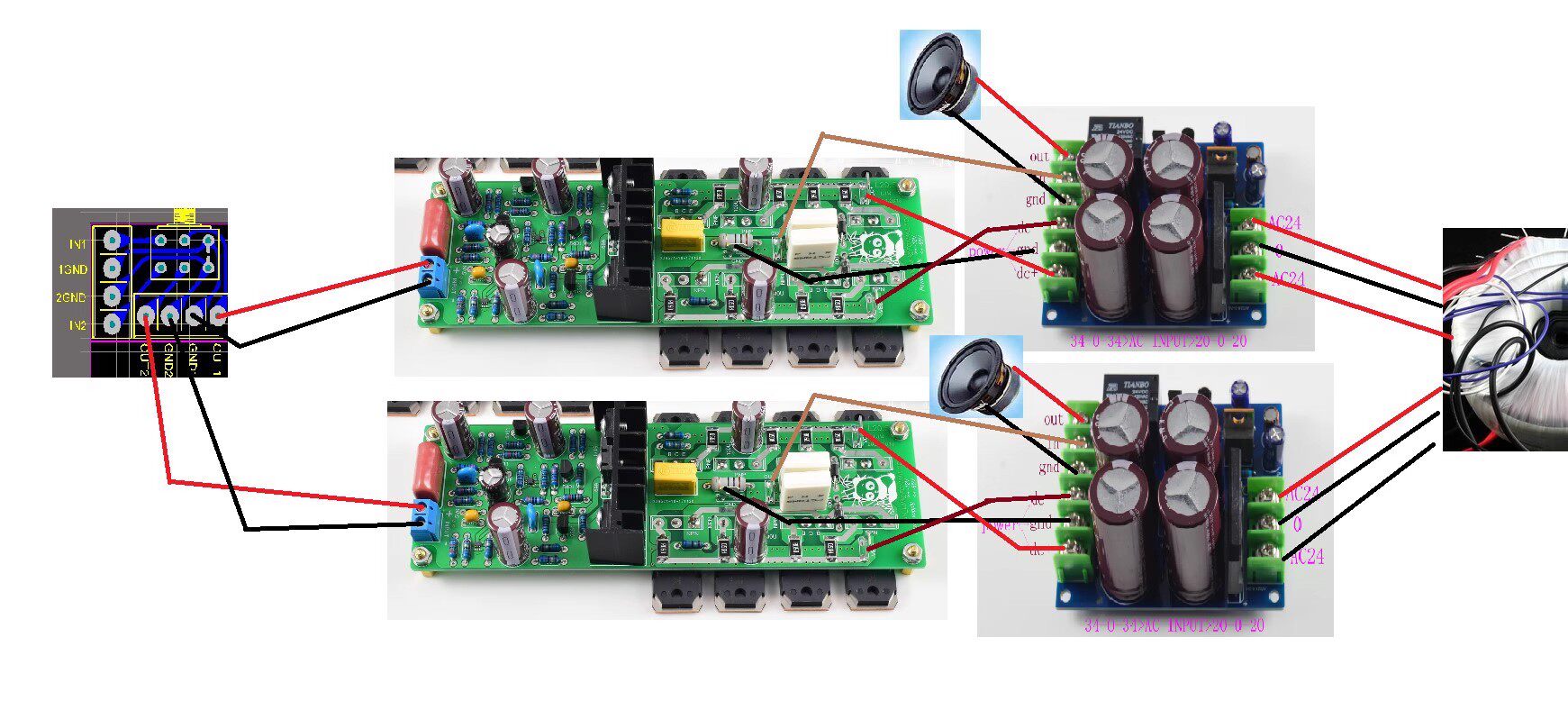

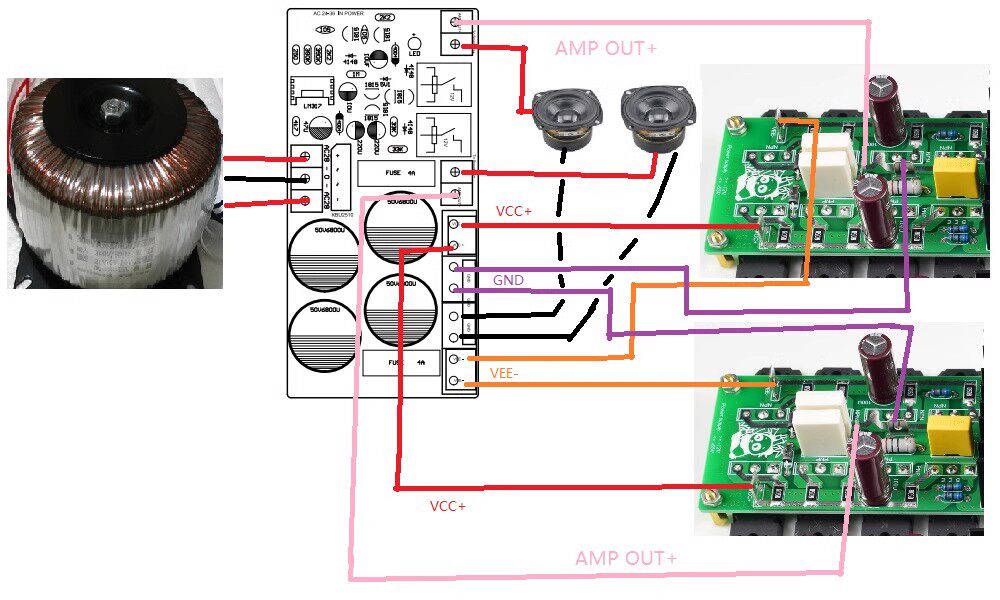

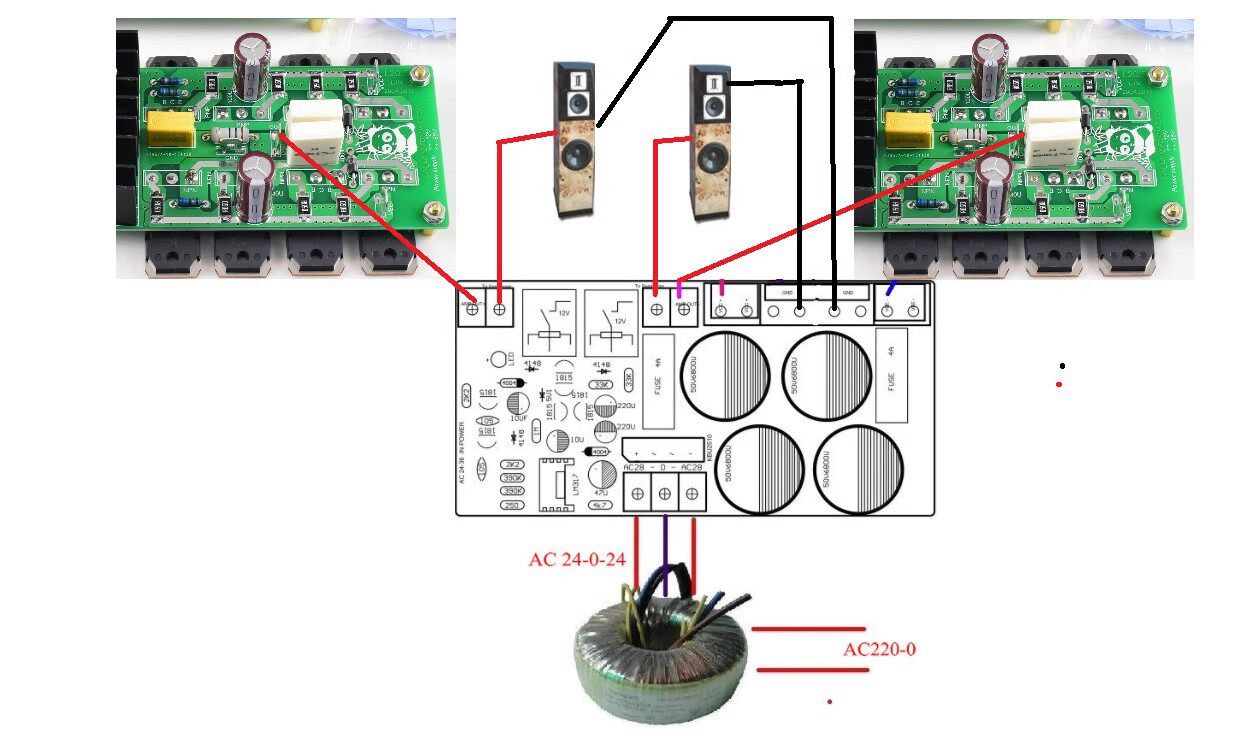

Логотип подключения установки:
VCC+ положительный источник питания , VEE-отрицательный источник питания, PGND Power Site.
В+ входной сигнал+, IN- входной сигнал-
OUT+ Выходной сигнал+, Отрицательный электрод динамика подключен к положению GND платы питания.

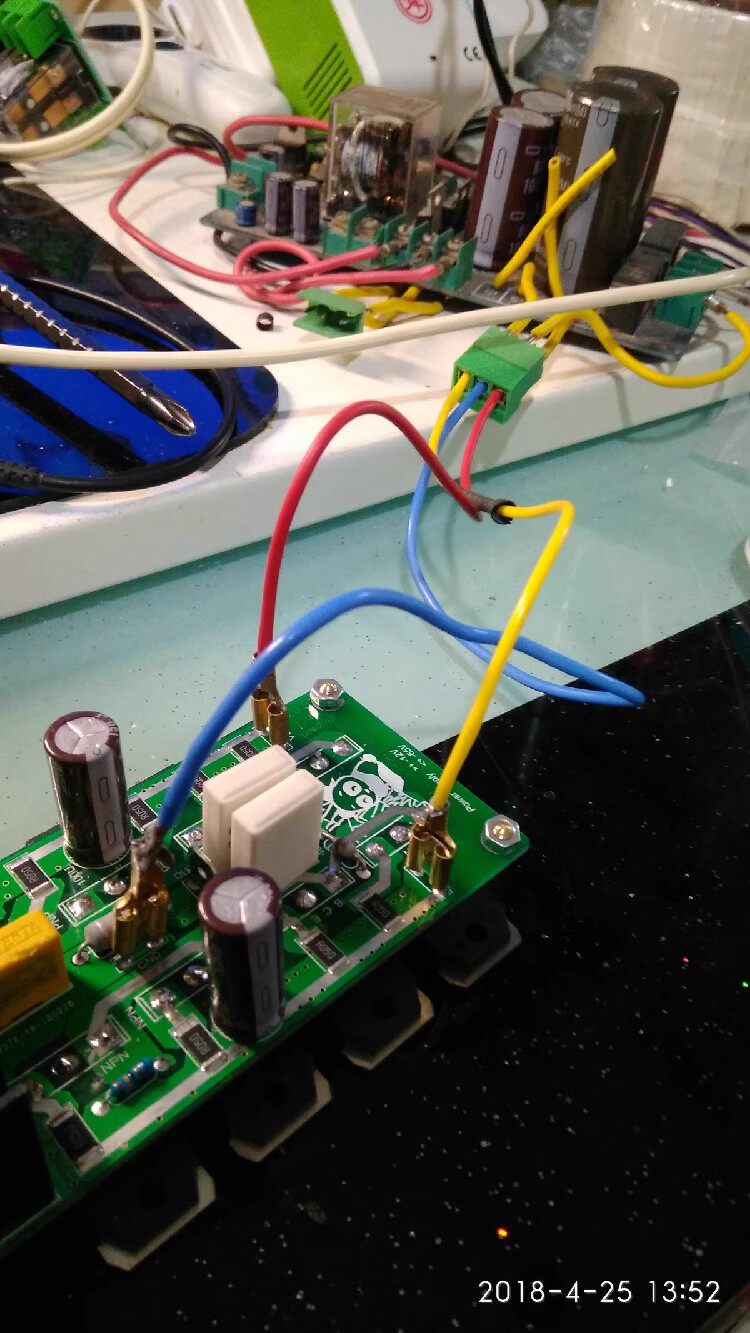

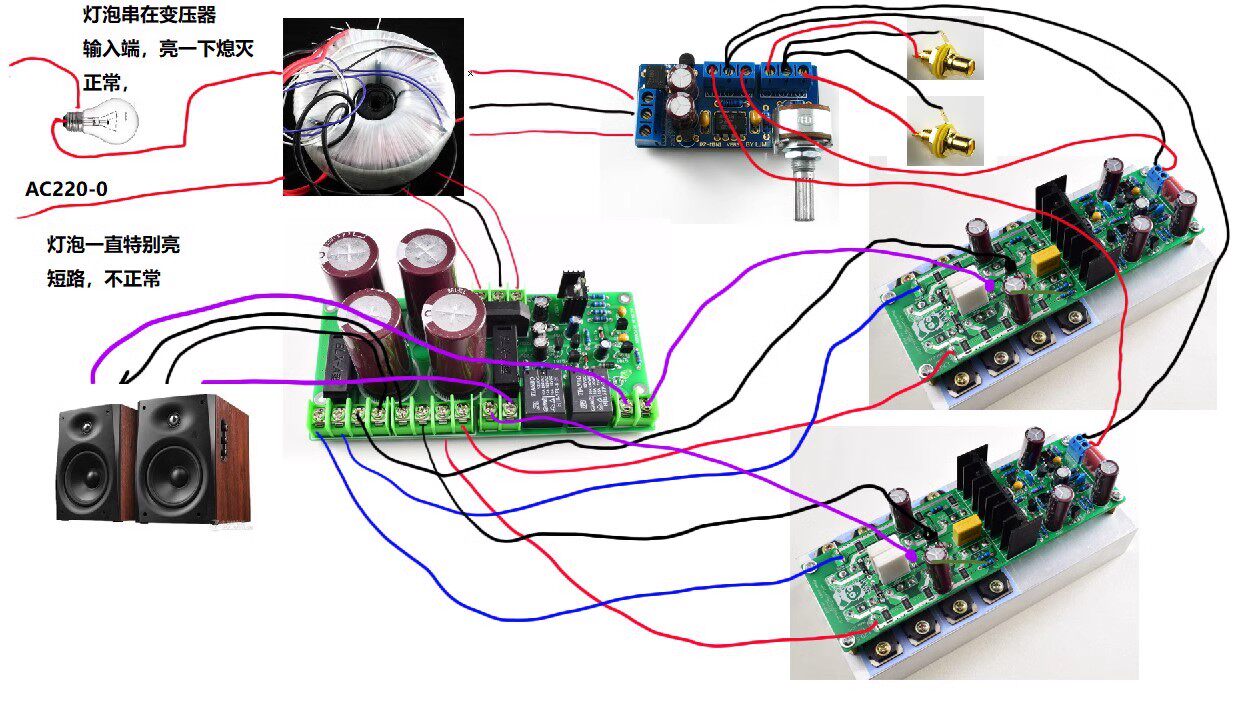

Рекомендуется подключить лампочку в основной серии трансформаторов 220 В для тестирования.Удалите лампочку и используйте ее обычно.

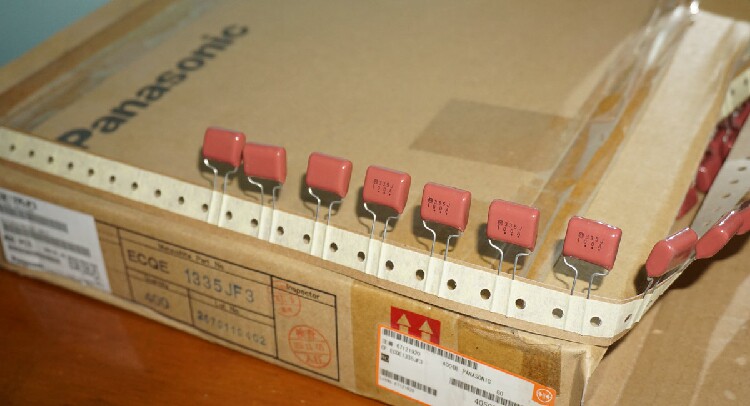

Используйте оригинальный импортированный Panasonic MKP для входной емкости

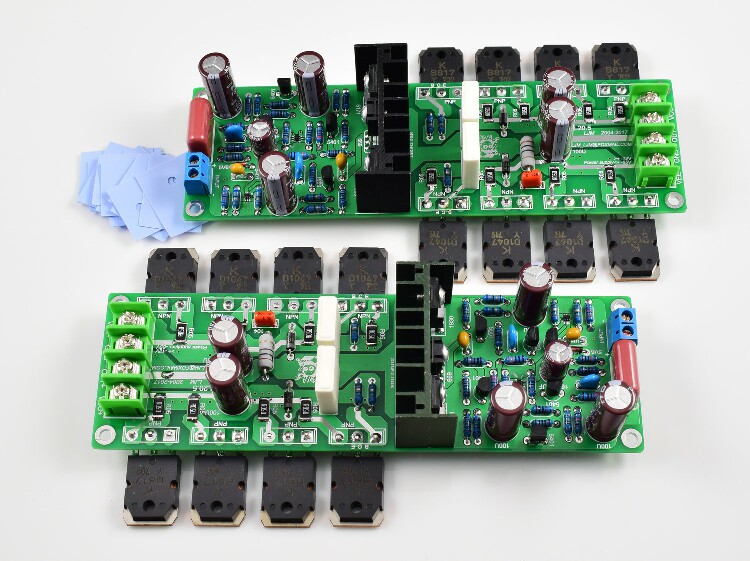

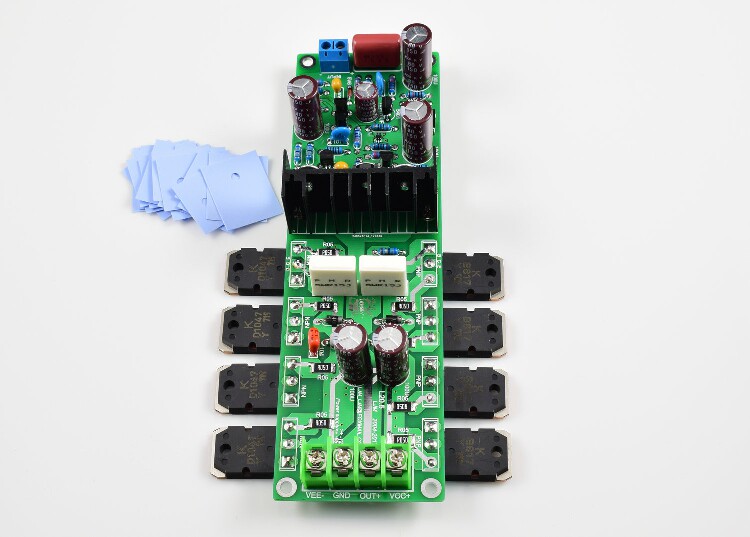

Закончил доску

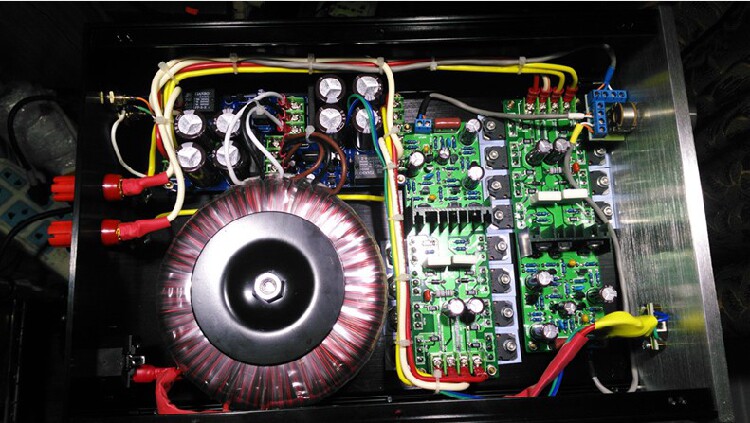

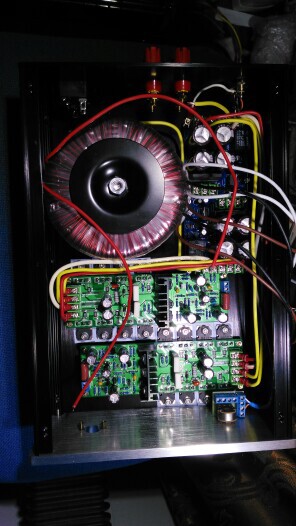

Готовая машина:

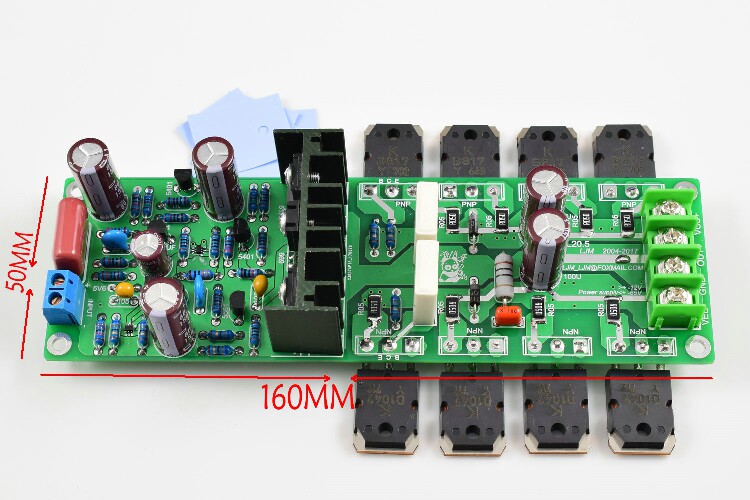

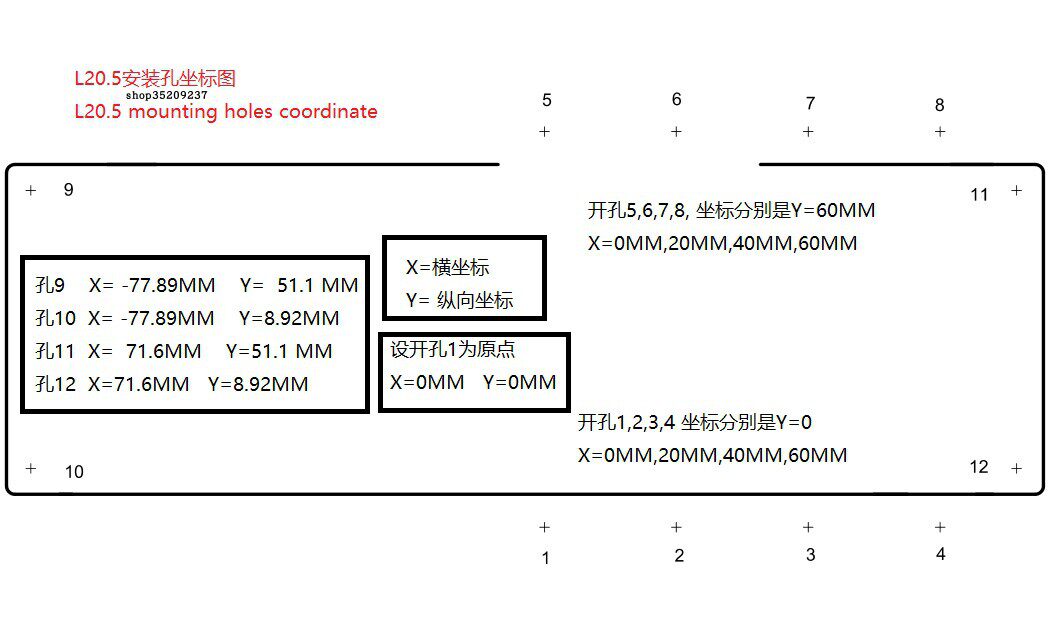

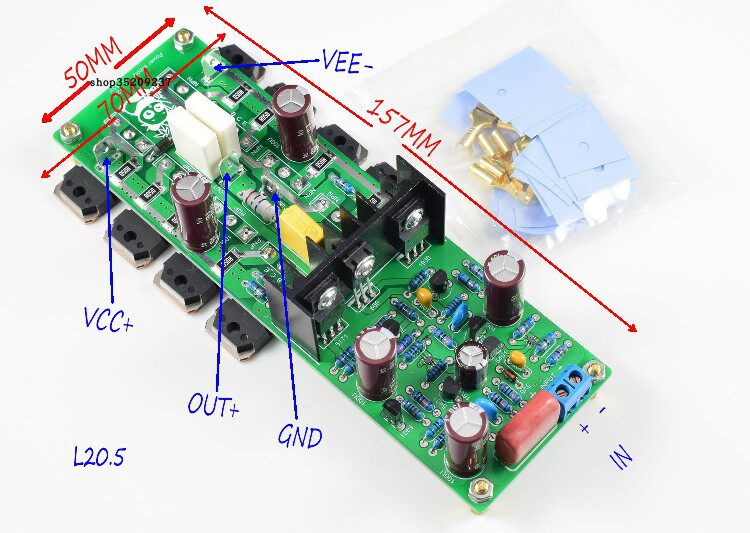

L20.5 Открытая диаграмма размера.

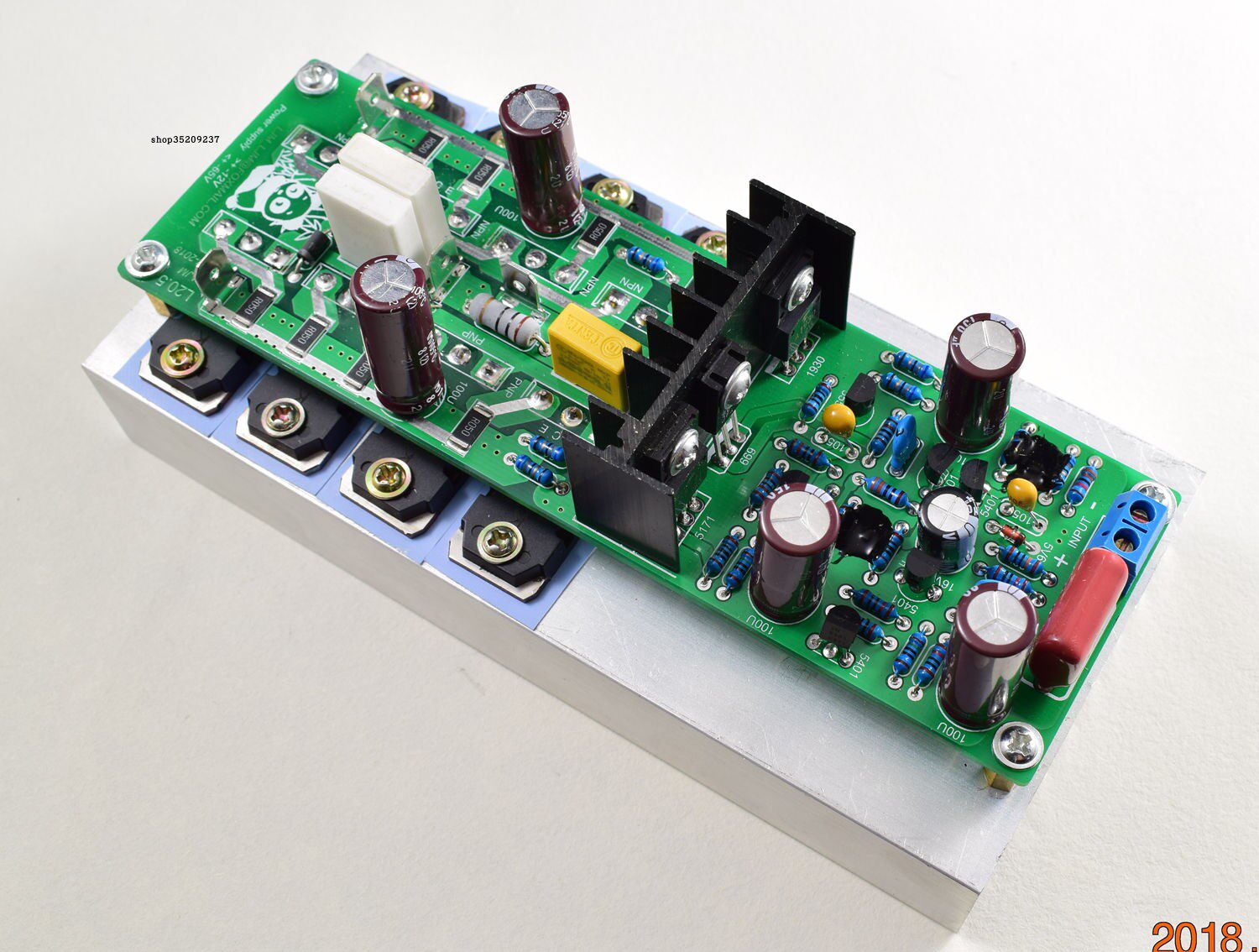

В общей сложности 470 граммов с радиаторным насосом+радиатор
Одиночный радиатор фокусируется на 330 граммах.L20.5 меньше лихорадки, поэтому этого радиатора достаточно для любой ситуации использовать.
кроме тогоО тесте по БПФ на L20.5 консультации с клиентами:
Кстати, мне потребовалось некоторое время, чтобы сделать тест и публиковать в Интернете.
Это также позволяет другим заинтересованным людям видеть результаты теста.

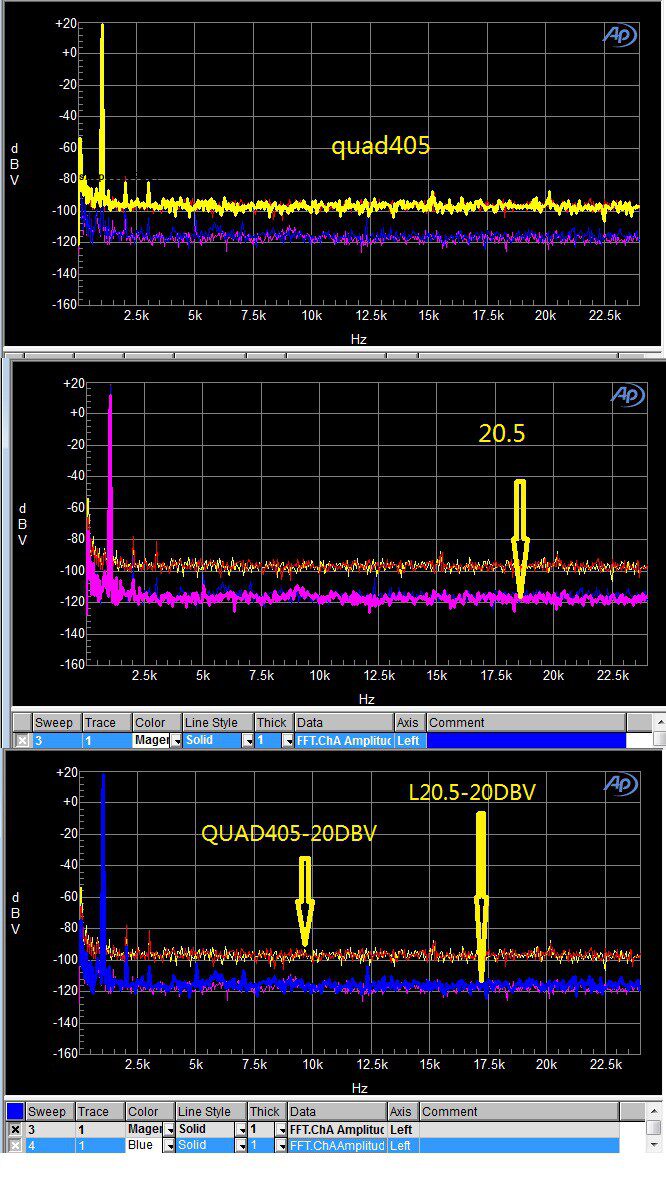

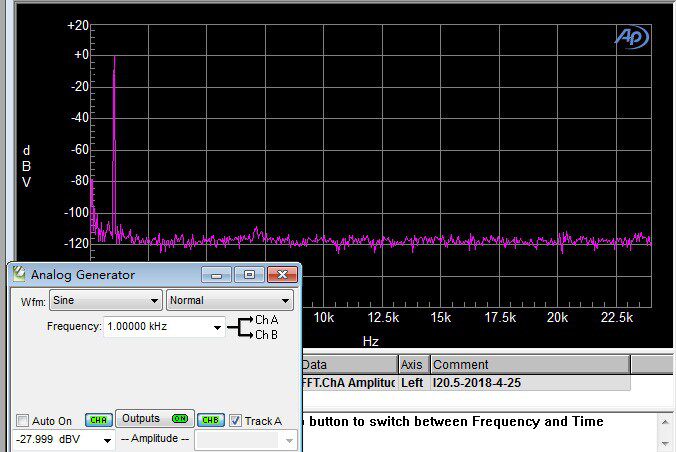

L20.5 Диаграмма спектра FFT: 0 дБ.
Это также удобно для сравнения.Я пошел на сравнение FFT Quad405, чтобы узнать пробел.
Кроме того, я загружаю свою силу.Почти весь мой усилитель использует эту мощность для измерения фильтрационной пластины.
Конденсатор 4 80V1000 UF -конденсаторы.Иногда требуется модель платы усилителя мощности выше 70 В, поэтому сопротивление давления относительно высокое.
Как правило, усилитель измеряется с помощью+ -35 В напряжения. Эти 4 конденсатора не нашли подходящего хорошего конденсатора.Используйте лишь несколько разборки.
Если вы используете лучшие и большие конденсаторы во время установки.Индикаторы должны быть лучше.По крайней мере, шум может быть уменьшен.
Введите чувствительность: 2V RMS 200 Вт 8R мощность

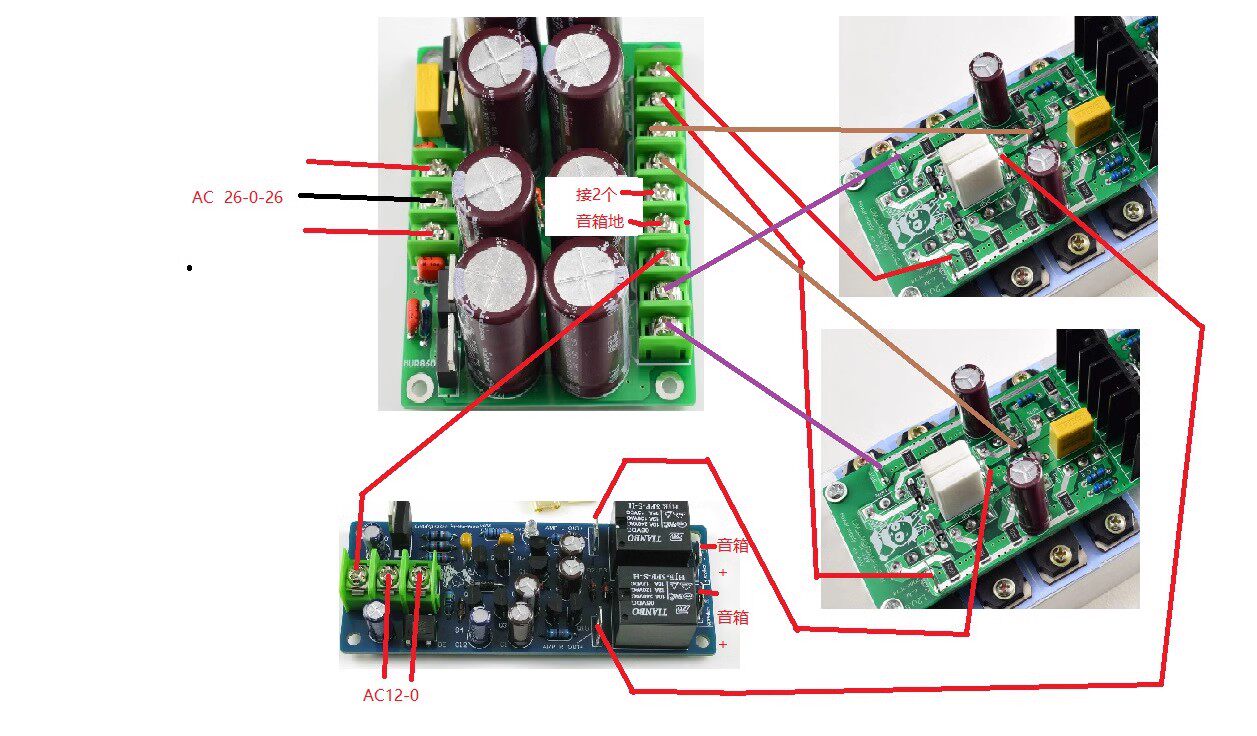

Логотип подключения установки:
VCC+ положительный источник питания , VEE-отрицательный источник питания, PGND Power Site.
В+ входной сигнал+, IN- входной сигнал-
OUT+ Выходной сигнал+, Отрицательный электрод динамика подключен к положению GND платы питания.
Рекомендуется подключить лампочку в основной серии трансформаторов 220 В для тестирования.Удалите лампочку и используйте ее обычно.
