Схема задержки триггера Saibao может отрегулировать долгосрочную плату управления микрокомпьютером с длинным реле ПЛК.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | DC 5V, DC 12V |
Схема задержки срабатывания регулируемой длинной реле реле ПЛК Альтернативный модуль одно -гликовая плата управления микрокомпьютером
Скачать модуль модуля задержки JK11B:
http://yunpan.taobao.com/s/2IIgrXnwIop
Руководство основано на JK11B-M
ПроизводитьХарактеристики персонажа:
JK11B - это модуль задержки триггера, который можно скорректировать в диапазоне задержки.Модель по умолчанию может быть скорректирована за 0 ~ 10 секунд.
Основной принцип работы:
Когда терминал триггера получает сигнал прыжка, реле сразу же отстой составляет комбинацию (часто подключается к общедоступному концу), а реле задержки x -секунд отключается, чтобы ждать следующего триггера.

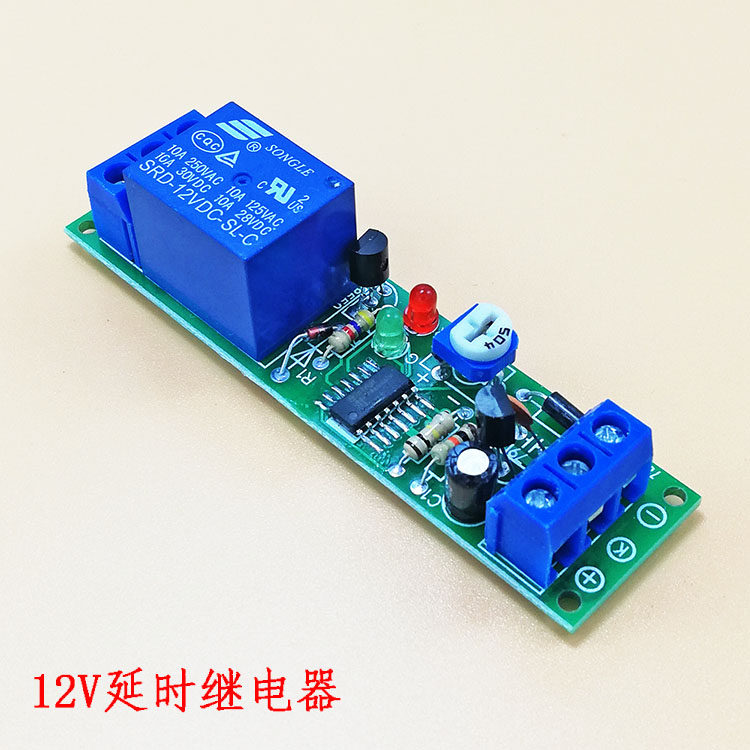

Физическая карта:
Электрические параметры:
Рабочее напряжение | ОКРУГ КОЛУМБИЯ12.0V±2.0V | Другое рабочее напряжение может быть настроено |
Текущий | Работа45mA, Поддерживать5mA | |
Способность переключения нагрузки | максимум10A/250V | Максимальная резка220V 2200Wнагрузка |

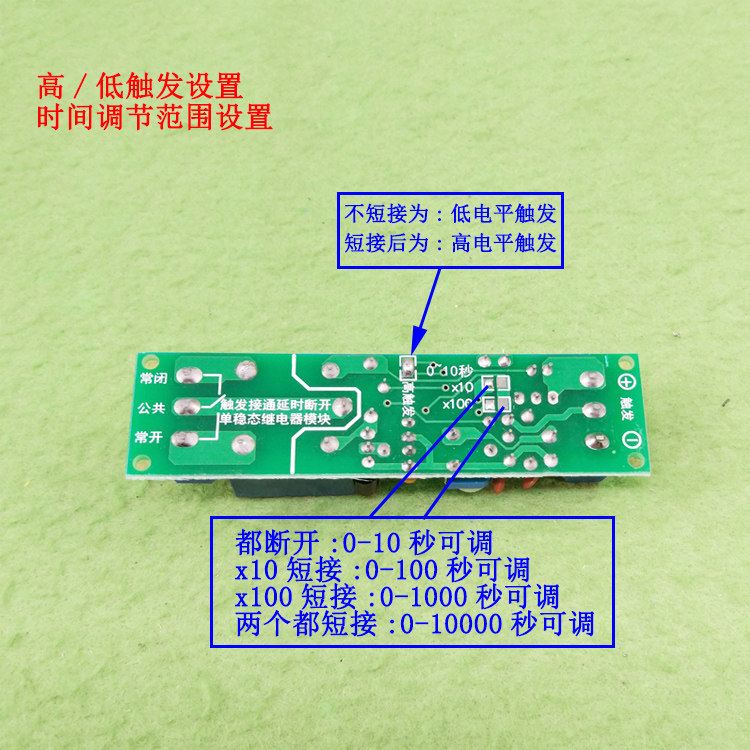

Курок | Низкий триггер(по умолчанию), Высокий триггер | На борту“Высокий триггер&Rdquo; припаяные соединения могут изменить метод триггера на триггеры с высоким уровнем уровня. |
Скорость отклика запуска | 10миллисекунд | |

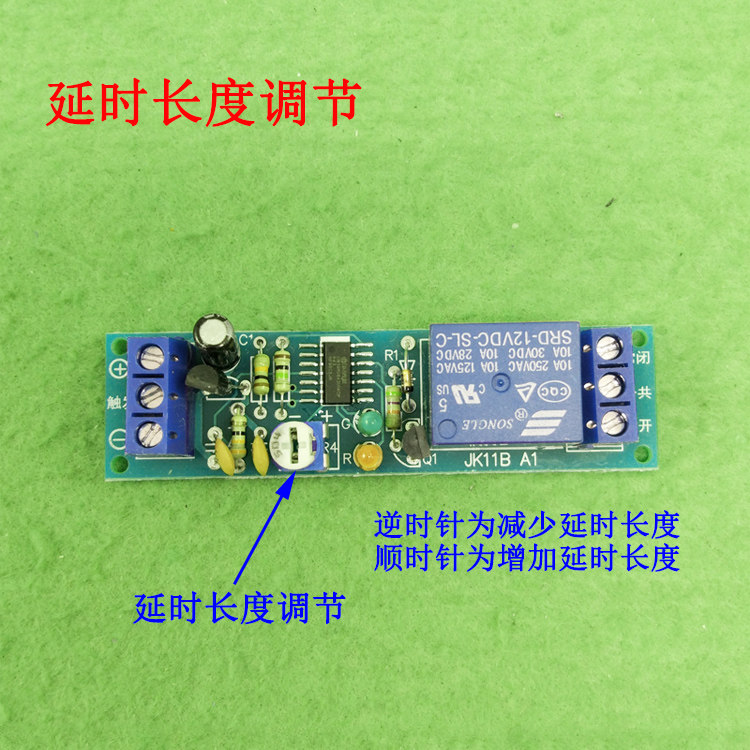

Задерживать | Разделять4Питание может быть установлено: 0~10Второй 0~100Второй 0~1000Второй 0~10000Второй | Может быть настроен в другой диапазон времени |
размер | 75mm * 20mm | высота18mmследующее |

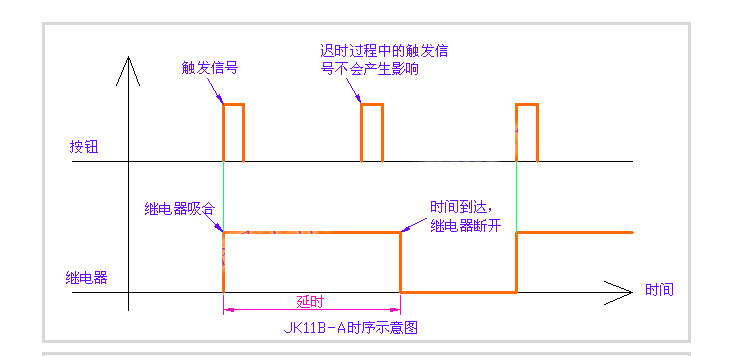

Карта последовательности:
Примечание: ширина триггера требует более 20 мс.

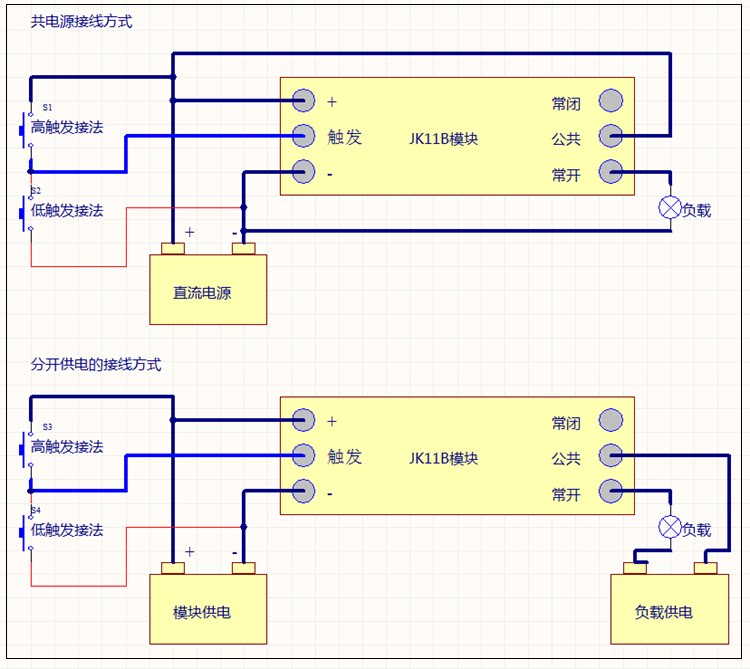

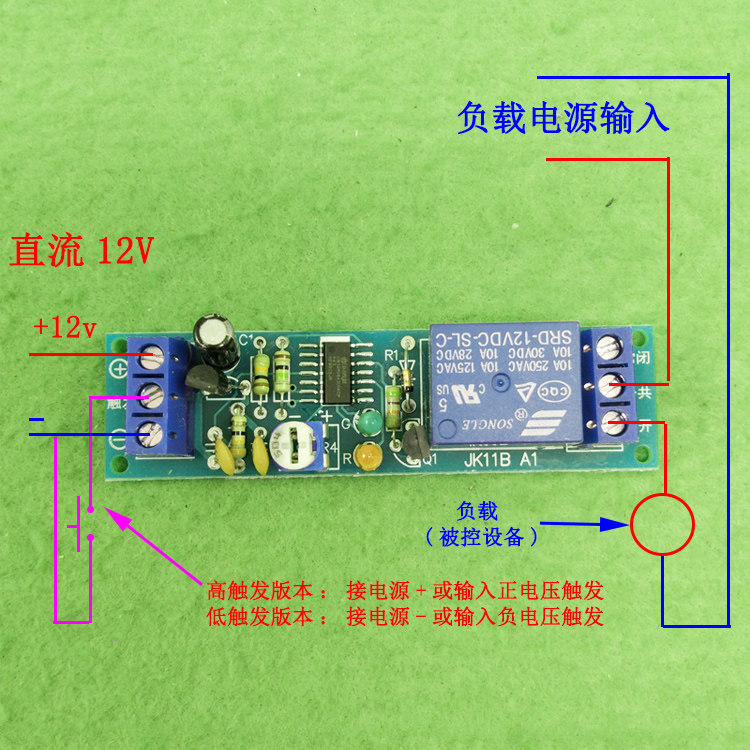

Проводка и приложение:

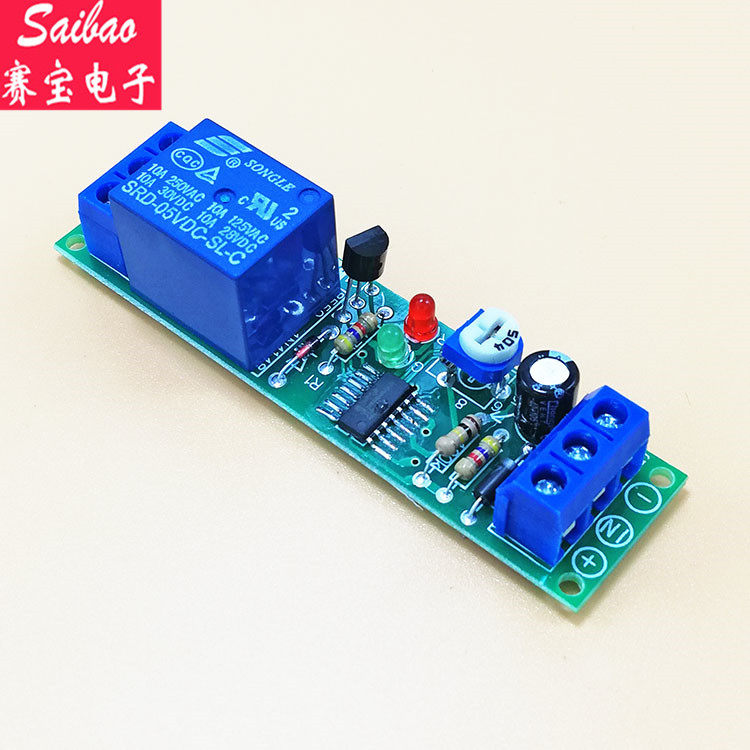

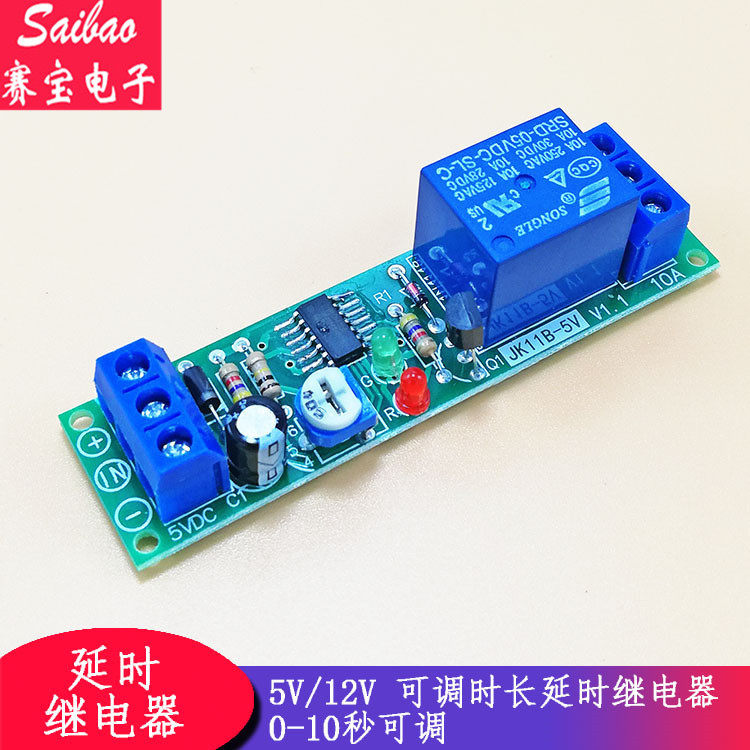

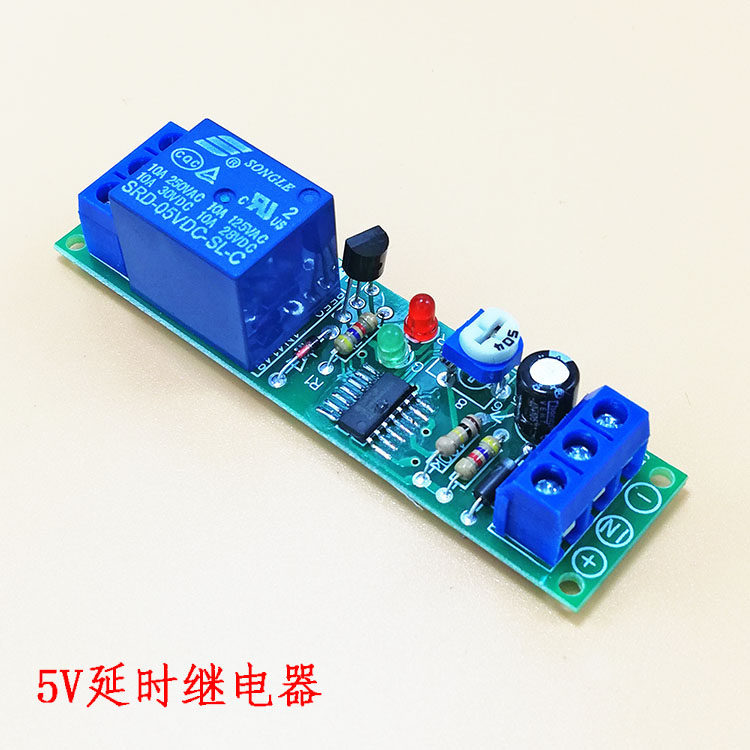

Реальная съемка:
