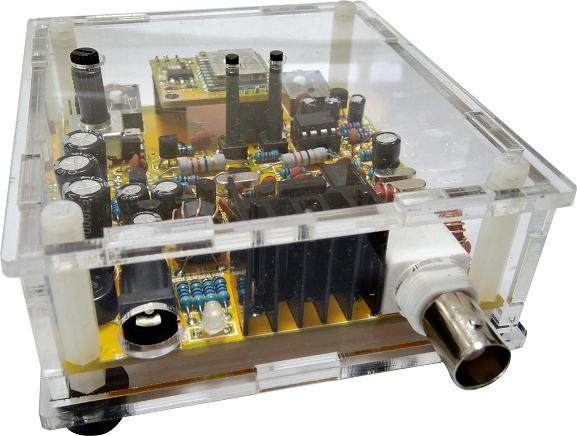

Super Octopus Kit S-Rockmite CW Отчет и получение отчета QRP Telegraph Radio 7.023

Цена: 1 754-4 396руб.    (¥83)
Артикул: 532579213777
Доставка по Китаю (НЕ включена в цену):
148 руб. (¥7)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:lxqqfy
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥3.677руб.
¥5.5117руб.
¥38803руб.
¥3206 740руб.
  • Информация о товаре
  • Фотографии
Цвет: Satsules-no Wi-Fi-Shell, Продукты-нет Wi-Fi-Shells, Satsules-Wifi-Shell, Продукты-Wifi-Shells, Новая версия модуля Wi -Fi

S-Rockmite-это новый комплект CW (справочное время 21 мая 2016 г.). Добро пожаловать, чтобы связаться с обслуживанием клиентов, чтобы получить новую информацию.Примечание. 1. При использовании модуля WiFi обязательно отключите JP1 (отключите крышку прыжка). 2. Рекомендуется голоса без модуля Wi -Fi. Друзья, которые хотят практиковать код Морзе, рекомендуются



Разница между S-Rockmite и 51 версией и версией PIC:

Многие друзья сообщают, что в версии 51 есть только набор электрических кодов. Добавить код ответа в поле, чтобы добавить код ответа. Только один набор кода внутри, но поскольку одно -кладочная машина PIC имеет всего 8 футов, необходимо использовать конфигурацию электрического ключа. Скорость успеха низкая, и невозможно использовать функцию автоматического отчета, чтобы отправить ответ к коду.По этим причинам мы (LXQQFY) спроектировали S -класс (S -класс Octopus, S -Class Frog 49er), который очень удобен для использования данных конфигурации мобильного телефона.

Еще одна вещь, на которую стоит обратить внимание, это то, что мощность запуска S-Rockmite и 51 версия немного больше, чем версия PIC.



Радио S -класса имеет следующие характеристики:

1. Вход источника питания не различает положительный и отрицательный уровень, диапазон ввода питания увеличивается, а фильтрация сильнее. Гарантируется, что радио может работать в течение длительного времени при напряжении 13,8 В.

2. Стандартный прозрачная оболочка.

3. По просьбе благо хорошего семейства резистор -типа и вертикальный диод переименованы, а диод горизонтального сопротивления и горизонтальный диод (сваренный) могут решить проблему легкого короткого замыкания вертикального устройства.

4. Используя потенциометры с высоким уровнем мощностью, частота регулировки больше не нуждается в инструментах и ​​вручную регулирует.

5. Увеличьте поддержку модуля WiFi в качестве опции. Когда модуль WiFi не используется, функция эквивалентна старому модному радио.

6. В случае использования модуля Wi -Fi два набора кода автоматической передачи поддерживаются внутри.

7. В случае использования модуля Wi -Fi поддерживайте автоматические ключи и ручные ключи для разумного переключения и предоставьте два метода работы: полностью автоматический режим и полуавтоматический режим.

8. В случае использования модуля WiFi вы можете подключиться к своему телефону (загружено с www.lxqqfy.com) и настроить соответствующий параметр через мобильный телефон.

9. Программа мобильного телефона может определить содержимое передаваемого кода радио, которое отображается тремя способами: время, код MOOS и буквы, которые эквивалентны функции отправки учебного устройства.





Пакет A:Satsules-no Wi-Fi

Цена: 82

Метод: сатсулы, сварка, установка и отладка сами

Shell: Да

Wi -Fi модуль: нет

Сила: 5 Вт

Техническая поддержка: онлайн -руководство





Qiqi Electronic 77dianzi.taobao.com

Пакет 2:Продукты-нет Wi-Fi

Цена: ￥ 117

Метод: готовый продукт, успешная сварка отладки

Shell: Да

Wi -Fi модуль: нет

Сила: 5 Вт

Техническая поддержка: онлайн -руководство,Постоянная гарантия (бесплатная доставка, бесплатные изменения)



Qiqi Electronic 77dianzi.taobao.com

Пакет третий:Satsules-Wifi

Цена: 172

Метод: сатсулы, сварка, установка и отладка сами

Shell: Да

Wi -Fi модуль: да

Сила: 5 Вт

Техническая поддержка: онлайн -руководство		Qiqi Electronic 77dianzi.taobao.com

Пакет четвертый:Продукты-Wifi

Цена: 207

Метод: готовый продукт, успешная сварка отладки

Shell: Да

Wi -Fi модуль: да

Сила: 5 Вт

Техническая поддержка: онлайн -руководство,  Постоянная гарантия (бесплатная доставка, бесплатные изменения)		Qiqi Electronic 77dianzi.taobao.com

Пакет 5:одинWi -Fi модуль

Цена: ￥ 90 (последняя версия)



Меры предосторожности продукта:

1. Сварка, сборка и отладка объема требуют определенной электронного технического основания. Он распознает устройство и сварено. По сути, нет необходимости отладить. Просто тщательно собранные поставленными инструкциями для достижения успеха.Если новичок найдет ситуацию с сварочными ошибками, сначала не занимайтесь строительством, пожалуйста, проконсультируйтесь с сотрудниками обслуживания клиентов, вы получите соответствующий технический палецгид.

2. Факторами, которые влияют на расстояние связи: антенна и эрекция, распространение погоды, имеет ли периферические среды электромагнитные помехи и уровень личной работы.

3. Этот пакет в основном свободен от отладки.

4. Этот комплект работает в CW (аналогично предыдущей телеграмме), и вы не можете говорить об этом.

5. Пожалуйста, свяжитесь с обслуживанием клиентов, чтобы получить инструкции и соответствующую информацию после оплаты.

6. После оплаты свяжитесь с Вангвангом, чтобы получить контактную информацию о техническом обслуживании клиентов, с понедельника ~ 5 8:30 до 16:00 в Интернете, сообщение может быть непосредственно указано, долгосрочное эффективное,Независимо от того, как долго вы покупаете, вы получите техническое обслуживание нашего магазина.

БИЗНЕСА МЕРЕВЫ:

1. Все продукты нашего магазина сфотографированы в натуральной форме, но разные партии внешнего вида и стилей могут быть разными.

2. Заказ о завершении платежа организован для доставки на следующий день.

3. По умолчанию нормальное. Срочное использование контактного обслуживания клиентов для выбора SF Express, которая требует разницы в доставке.

4. Друзья, которым нужно купить различные продукты, используйте корзину для покупок, чтобы сэкономить время владельца магазина, чтобы сменить груз.

5. Цена этого магазина не облагается налогом. Если счета требуется, сначала свяжитесь с владельцем, налогом и комиссией 5%.

6. Время доставки не контролируется продавцом. Что мы можем сделать, так это отправить товар как можно скорее.

Инструкции на комплект S-Rockmite заключаются в следующем(Пожалуйста, скачайте с www.lxqqfy.com)

1. Введение

  &Nbsp; это очень маленький простые 40 -метровые полосы микрокопенера и другие телеграфы и другие телеграфы. Используйте 9 ~ 13,8 В. сравнимо с дорогими коммерческими радиостанциями.
"Осьминог (каменная клеща)"Есть много версий: начальные издания (American SWL Lab), версия PIC, 51 версия."Super Octopus (S-Rockmite)"Из -за последнего запуска lxqqfy.com сделаны следующие улучшения:

  • Сопротивление сопротивления представляет собой горизонтальную упаковку, которая решает проблему, что сопротивление легко быть коротким в течение длительного времени.
  • Вход источника питания не различает положительные и отрицательные электроды и увеличивает диапазон источника питания. Пользователи могут легко использовать источник питания электроэнергии 13,8 В и не должны беспокоиться о потерях, вызванных положительными и отрицательными полюсами.
  • Стандартная акриловая оболочка, удобная сборка, красивая и практичная.
  • Поддержите модуль WiFi (необязательно), поддержать автоматические функции ключей и функции автоматических отчетов.
  • Вы можете подключиться к мобильному приложению, настраивать такие данные, как скорость отчетности, тональный звук бокового звука, автоматическое содержимое отчетности и отображение последовательности отчетности.Отказаться от компьютера и облегчить полевую подставку.
  • Вы также можете использовать свой мобильный телефон для замены электрической связи для управления радиостанцией вручную.

2. Основные показатели

   Power: DC 9 ~ 13,8 В (рекомендуется батареем или линейным напряжением напряжения), что не отличается положительными и отрицательными полюсами

   антенна: 50 Ом, 7 МГц, резидентное волновое соотношение ниже 2,0

   получение статического тока: 60 ​​мА

   Запуск ток: 600 мА

   запуск питания: 5 Вт

   частота: передаваемая частота: 7023 кГц; получение этой частоты вибрации: около 7023-7026 кГц

   Рабочий режим: CW

   электрический ключ: автоматическое распознавание ручных и автоматических ключей

   автоматическая отчетность: поддержка

   Метод конфигурации: Мобильное приложение использует связь Wi -Fi (с горячими точками)

   оболочка: сборка, все -инлузивное

3. Принцип схемы

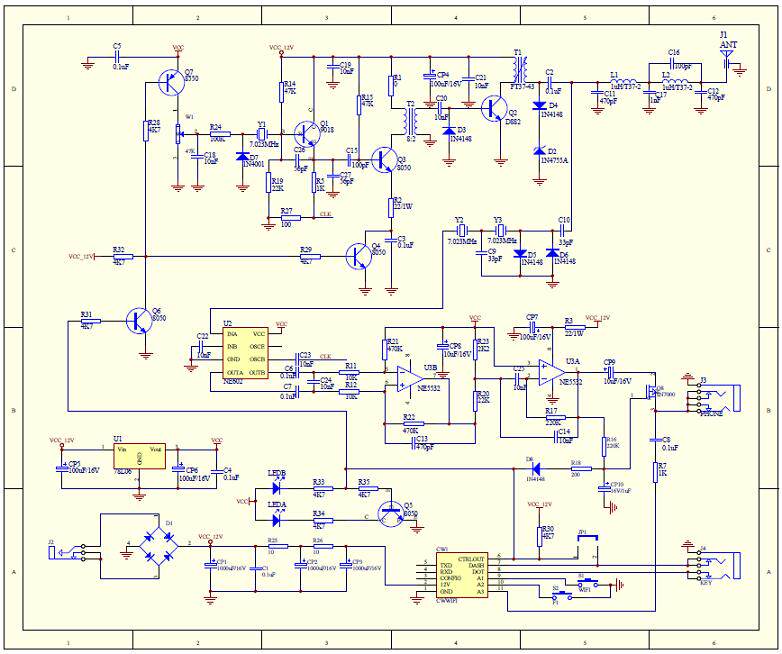

    см. Конечная страница конечной страницы этой статьи. Ядро приемной части - NE602. Он включает в себя микшер баланса. После того, как антенна проходит через два кристаллических фильтра, введите микшер и цепь колебания 9018. В то же время сигнал этой вибрации отправляется. После смешивания двух сигналов, сигнал SSB/CW изменяется на аудио, а аудио выходной сигнал NE602 будет предоставлен в NE5532 для активной фильтрации с низким уровнем прохода и амплификации аудио, поэтому, так что, так что что весь процесс получения завершен.Поэтому"DC -приемник"DC означает прямое преобразование частоты.Морепленная цепь, состоящая из 27000 полейной трубки в цепи, используется для выключения и приема при запуске. В то же время, аудиоциллятор, состоящий из таймера внутри модуля Wi -Fi, генерирует боковые звуки, выводит наушники, так что гарнитура следует за стрельбой и генерирует генерируемые."嘀 嘀"Аудио.Запускная часть использует 9018 в качестве колеблющейся схемы, а затем использует 8050 в качестве большего буфера. 8050 также используется в качестве управления передаваемым ключом для управления переключением цепи дохода и сигнала. Последний уровень - усилитель класса C, состоящий из D882. . Соответствующий высокочастотный сигнал подключен к антенне после фильтрации LPF.

    Mobile Phone WiFi Модуль является дополнительным модулем этого комплекта. Если вам не нужно использовать этот модуль, вам необходимо вскоре подключить JP1, и он становится обычным радио, которое поддерживает только ручные ключи.Если вы используете этот модуль, вам это нужноСкидка JP1 (необходимо обратить внимание)Затем S-Forty-9er может общаться с приложением мобильного телефона через WiFi, настроить встроенный код радиостанции, поддержать ключ самообъекта и отображать последовательность отчета.

4. Выбор компонентов

    9018 Амплификация множества выбора около 130, D882 Amplification множественные выбора около 200.T1-это трансформатор трансформатора 1: 4. Используйте кабель с двумя шарнирами 0,51 мм, чтобы использовать провода окраски 0,51 мм на FT37-43.T2 является высокочастотным трансформатором. Он использует 0,51 мм мешок для краски на магнитном магнитном кольце FT37-43 (черное) для обмотки. Чуть слабее, вы можете изменить количество поворотов на 9: 3).L1 и L2-это высокочастотные индукции фильтрации.Все конденсаторы меньше 1000PF являются высокочастотными фарфоровыми частями, конденсаторы, превышающие 1 UF, являются алюминиевыми электролитическими конденсаторами, а все резисторы -1/4W 5%фиксированное сопротивление.

5. Производство

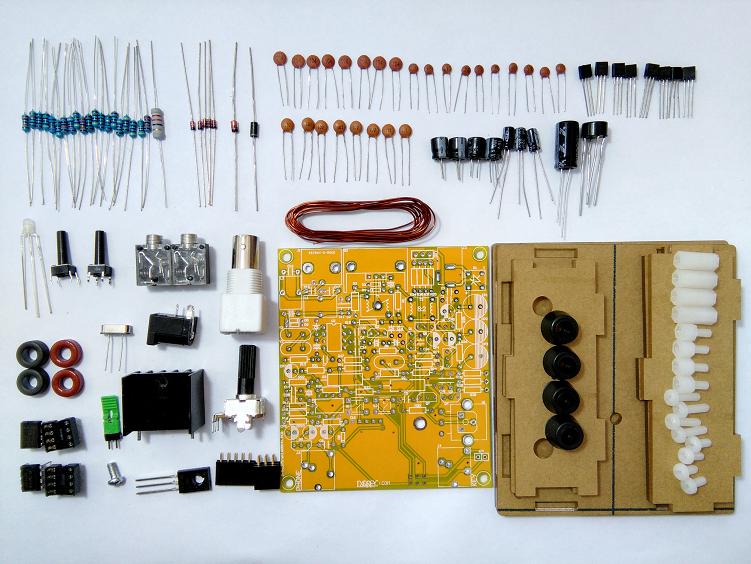

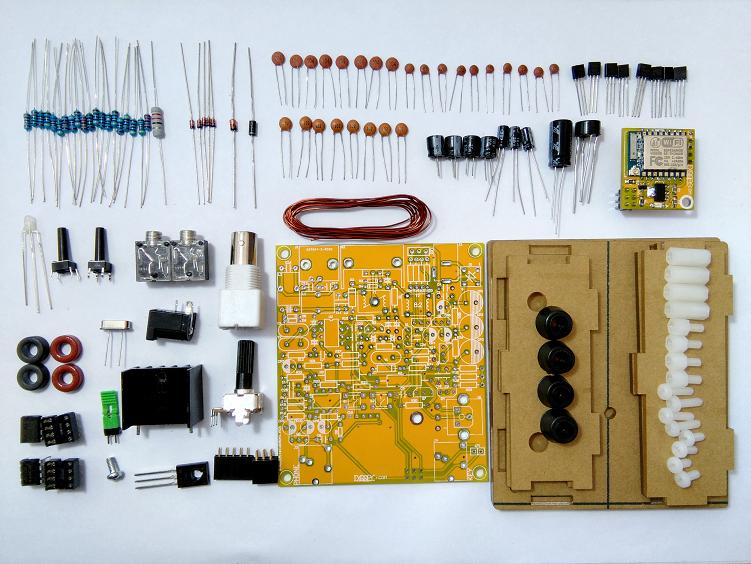

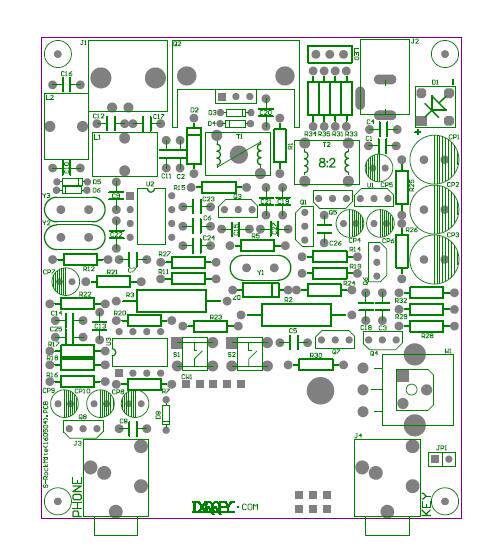

5.1. Обратитесь к исходному списку и проверьте исходное устройство.Подготовьте такие инструменты, как электрическое паяльное железо, сварная проволока, универсальный счетчик и другие инструменты.Сварка выполняется в порядке высоты устройства и порядок строительства намерения: сопротивление->диод->емкость->Тригмус->Кристаллическая вибрация->Двухцветный светодиод>Целевой мост->Электролитическая емкость->чип->индуктивность->Магнитное кольцо->D882->Другие устройства.

Qiqi Electronic 77dianzi.taobao.com



5.2, Сопротивление, сварка без требований к направлению.

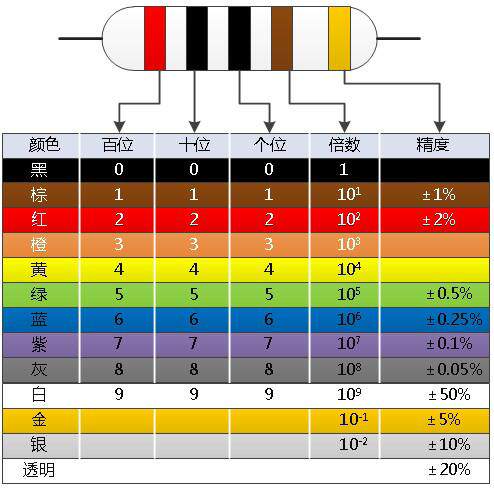

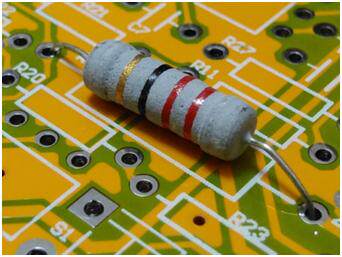

Расчет значения сопротивления цветного кольца относится к рисунку ниже. Друзья, которые не очень опытны в Цзяньи, используют мультиметр для измерения подтверждения.

Qiqi Electronic 77dianzi.taobao.com

Qiqi Electronic 77dianzi.taobao.com

Qiqi Electronic 77dianzi.taobao.com

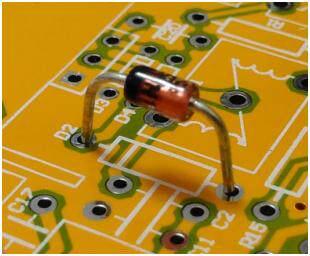

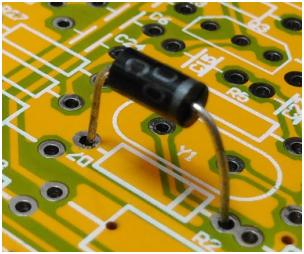

5.3, диод, модель записана во внешней коже устройства, существуют требования к направлению во время сварки. Часть устройства с частью поперечной штанги является направление тока, которое соответствует направлению небольшого горизонтального банда Пратовая плата.

1N4001Qiqi Electronic 77dianzi.taobao.com



1N4148Qiqi Electronic 77dianzi.taobao.com

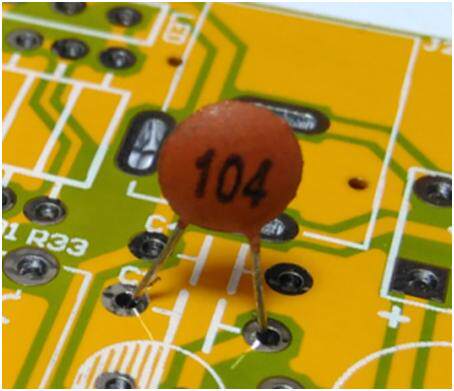

5.4, ​​емкость, сварка без требований к направлению.

0,1 UF (104), 10NF (103), 1NF (102), 100pf (101), 33pf (33), 56pf (82), 470pf (471)

Qiqi Electronic 77dianzi.taobao.com

5.5, Триод, Полевая трубка эффекта, модель записана на передней части устройства, и во время сварки существуют требования к направлению.

Qiqi Electronic 77dianzi.taobao.com

5.6, кристалл, сварка без требований к направлению.

Qiqi Electronic 77dianzi.taobao.com

5.7, два -корровые светодиоды, обратите внимание на направление сварки

Qiqi Electronic 77dianzi.taobao.com

5.8, мост выпрямителя, сварка имеет требования к направлению, направление устройства+направление соответствует тиревой плате+направление, будьте осторожны.

Qiqi Electronic 77dianzi.taobao.com

5.9, Электролитическая емкость, модель записана во внешней коже устройства, существуют требования к полярности во время сварки. Направление устройства с белой стержней является отрицательным электродом, а направление платы с белой тенью является отрицательный электрод.

Qiqi Electronic 77dianzi.taobao.com

5.10, чип, модель записана на поверхности устройства, сварка имеет требования к направлению, сначала сварка IC -блока, а затем вставлена ​​чип.

Qiqi Electronic 77dianzi.taobao.com

5.11, индуктивность работы, индуктивность цветного кольца, сварка без требований к направлению.

5.11.1, L1 L2, 1UH (красное магнитное кольцо 16 поворотов)

Qiqi Electronic 77dianzi.taobao.com

Qiqi Electronic 77dianzi.taobao.com

5.11.2, T1, 1: 4 Трансформатор (6 видов черного магнитного кольца)

Qiqi Electronic 77dianzi.taobao.com

Qiqi Electronic 77dianzi.taobao.com

5.11.3, T2, трансформатор (8 видов черного магнитного кольца: 2 поворота)

Qiqi Electronic 77dianzi.taobao.com

Qiqi Electronic 77dianzi.taobao.com

5.12, D882, вам нужно сначала затянуть радиатор, а затем сваривать, чтобы предотвратить повреждение штифтов радиатора до булавки.

Qiqi Electronic 77dianzi.taobao.com

5.13. Другие устройства

источник постоянного токаQiqi Electronic 77dianzi.taobao.com

Q9 (BNC) местоQiqi Electronic 77dianzi.taobao.com

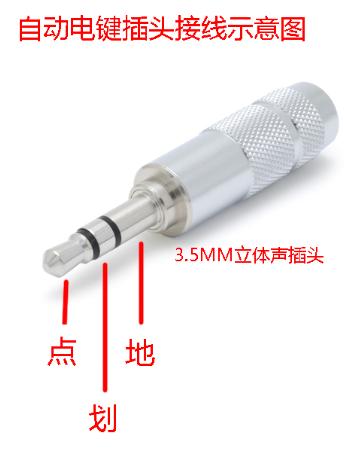

3,5 мм стереозвукаQiqi Electronic 77dianzi.taobao.com

кнопкаQiqi Electronic 77dianzi.taobao.com

ДжемперQiqi Electronic 77dianzi.taobao.com

ПрыжокQiqi Electronic 77dianzi.taobao.com

Переменное сопротивлениеQiqi Electronic 77dianzi.taobao.com

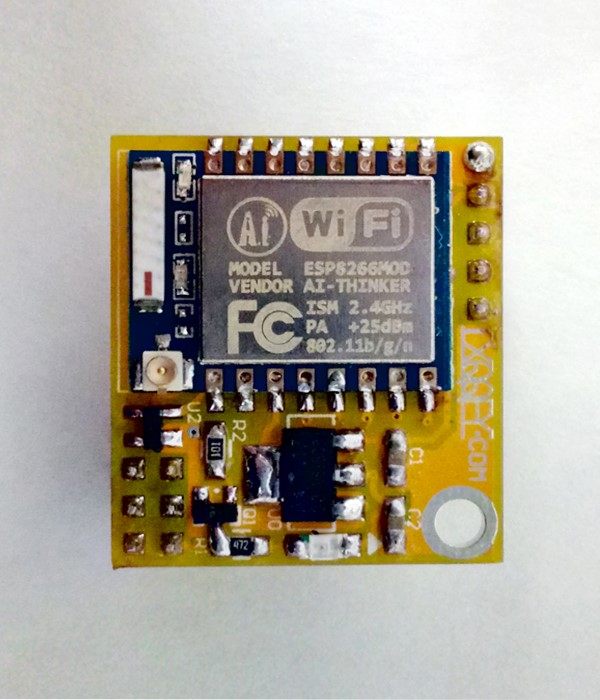

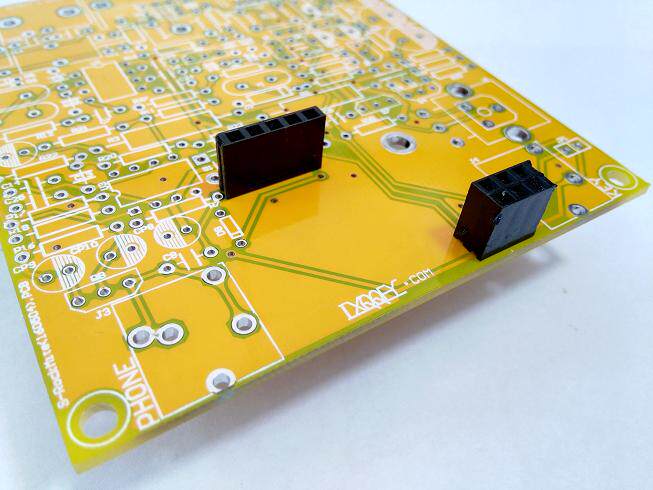

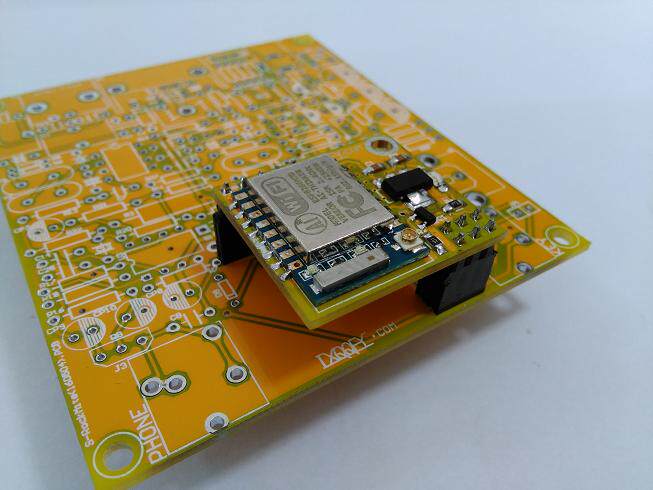

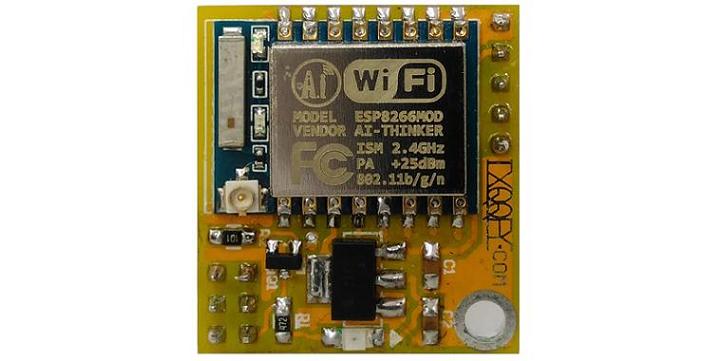

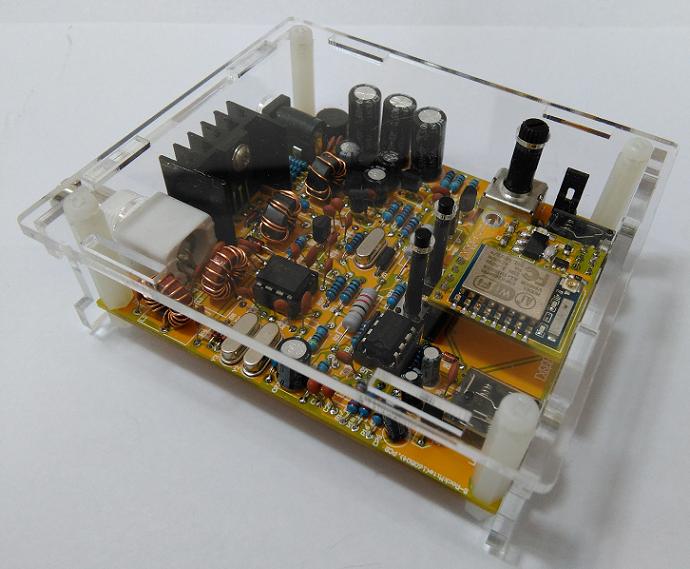

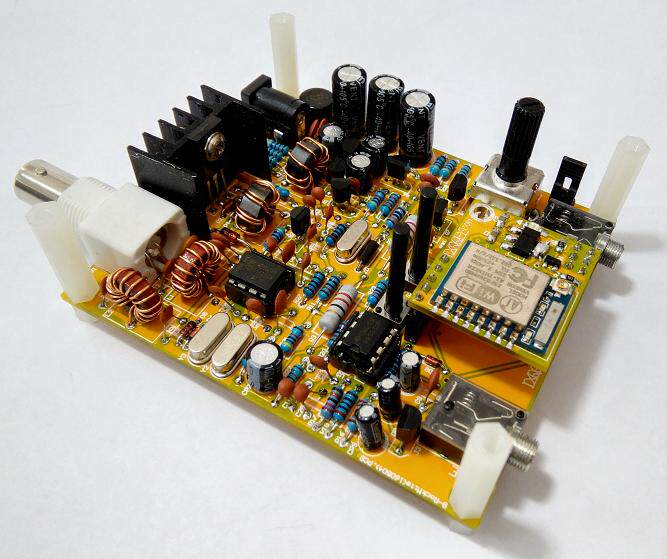

5.14, модуль Wi -Fi

Qiqi Electronic 77dianzi.taobao.com

Qiqi Electronic 77dianzi.taobao.com

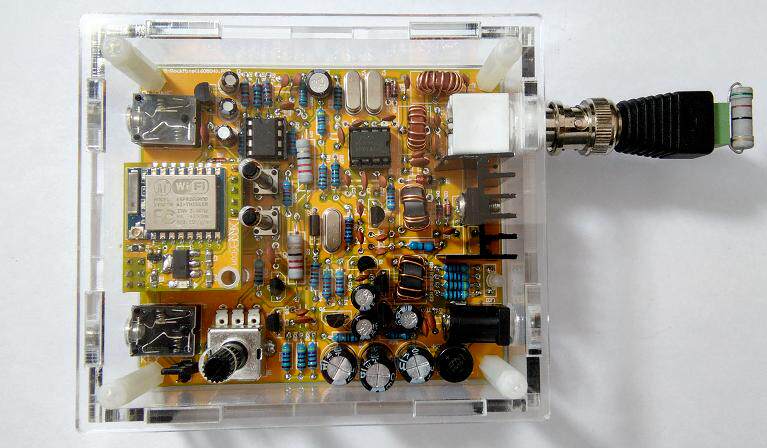

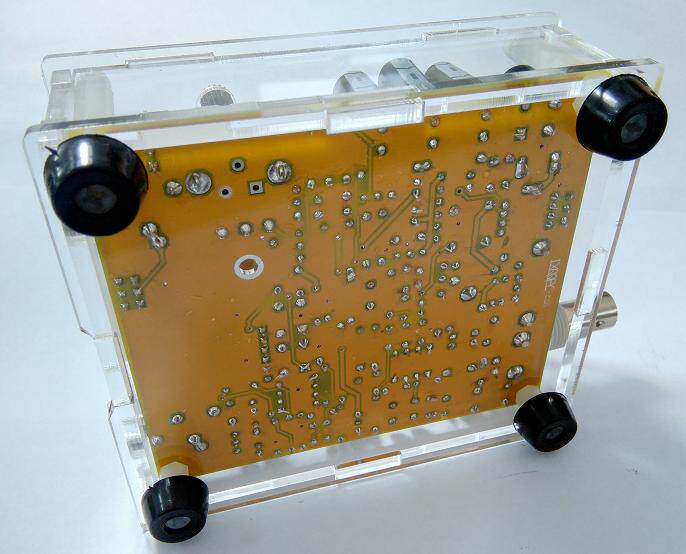

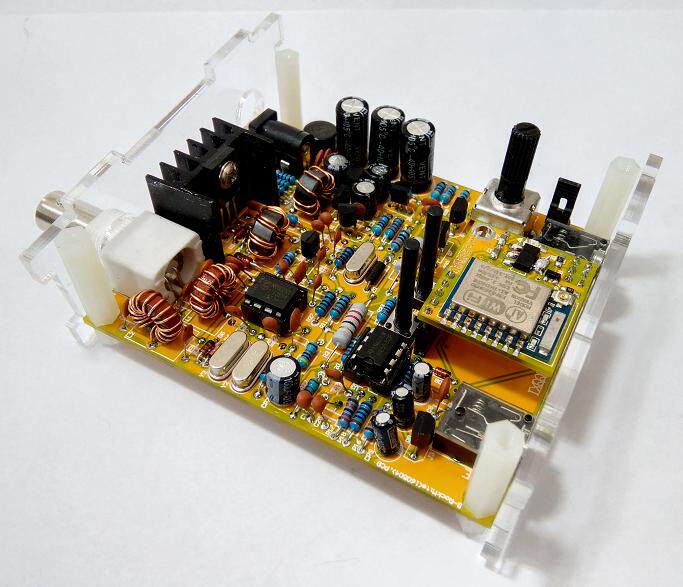

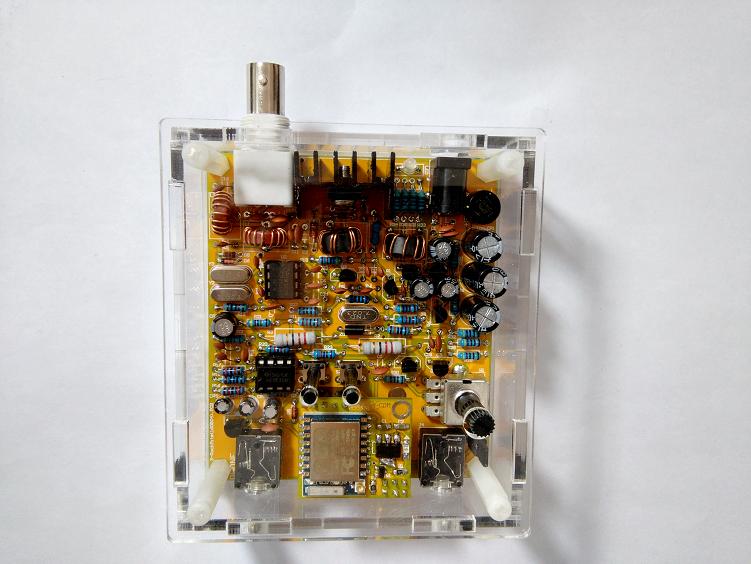

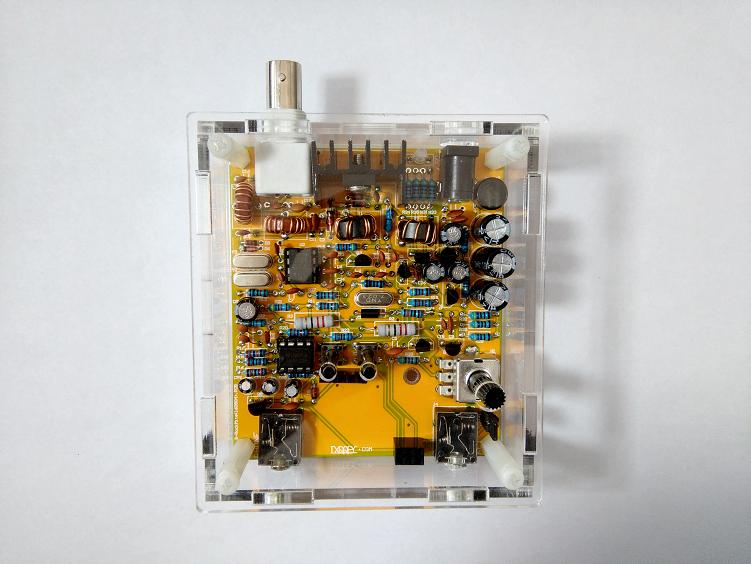

5.15. Установите оболочку и установите в следующем порядке

Qiqi Electronic 77dianzi.taobao.com

Qiqi Electronic 77dianzi.taobao.com

Qiqi Electronic 77dianzi.taobao.com

Qiqi Electronic 77dianzi.taobao.com

6. Отладка

6.1. Прежде чем питание включена, возьмите праздничную нагрузку, чтобы предотвратить сжигание случайного запуска.

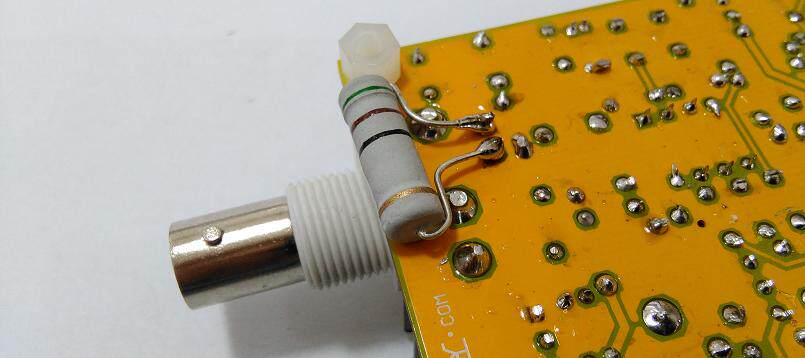

Прямо сварено 51 евро сопротивление в качестве поддельную нагрузку на заднюю часть платы:

Qiqi Electronic 77dianzi.taobao.com

Используйте разъем Q9 и 51 евро сопротивление, чтобы сделать поддельную нагрузку:

Qiqi Electronic 77dianzi.taobao.com

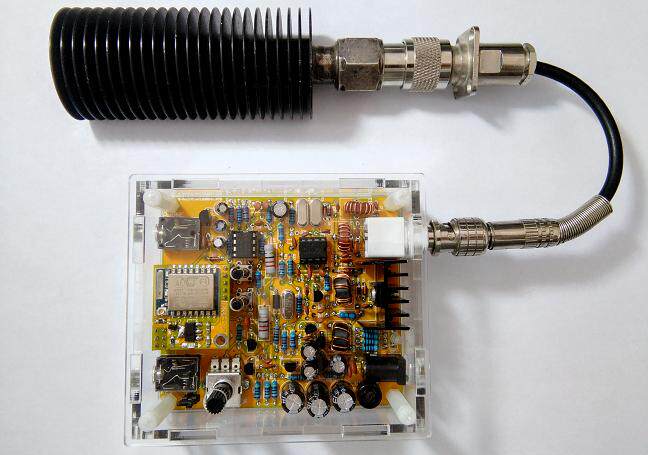

Используйте профессиональную ложную нагрузку:

Qiqi Electronic 77dianzi.taobao.com

6.2, звонок:Интерфейс питания не поляризован (исправление было проведено внутри)Поля питания рекомендуется использовать батарею, или также можно использовать источник питания линейного напряжения постоянного напряжения, но прямая радиостанция инвертора будет непосредственно преобразовать пульсацию питания в звук гарнитуры.Задняя часть задней мощности находится на определенном расстоянии от платы. Следите за тем, есть ли изображение сжигания и дыма, вызванное ошибкой сварки.После вызова десятков секунд прикоснитесь к фальшивой нагрузке руками.

6.3, прослушивая нижний шум: подключение 8 евро обычных наушников, вы услышите стремительный нижний шум после того, как мощность будет вызвана, так что звук предварительно является, что звук увеличивает большую часть работы.

6.4 、 测 电路 ： 在 之前 工作 全部 常 的 下 下 开始 测试 接收 电路 ， 取下 假 ， 上 电 听 底噪声 ， 接上 天线 或 天线 座 芯接 根 长线 长线 听底噪声 ， 如果 或 在 座 芯接 长线 长线 听底噪声 ， 如果 如果 天线Существует большая разница между звуками двух (шум антенны намного большой), и это в основном указывает на то, что он нормальный.

6.5. Запуск испытаний: нагрузка на выбор, без подключения модуля Wi -Fi, JP1 вставляет крышку прыжка (короткий замыкание), соединяет ручной электрический ключ и служит электричеством.В настоящее время, если вы нажмете на электрический ключ, вы войдете в состояние передачи. Ток без состояния передачи будет 50 мА, а ток состояния передачи составит около 400 мкм. После периода запуска поддельная нагрузка будет значительно лихорадка.Будьте осторожны, чтобы не постоянно запускать в течение длительного времени.

6.6. Тест Wi -Fi модуль: возьмите праздничную нагрузку, подключитесь к модулю WiFi,Отбросьте JP1 (непрерывно соответствует модулю Wi -Fi, чтобы ввести статус непрерывного запуска)Подключен к гарнитуре, подключитесь к электрическому ключу и получите электричество.В настоящее время нажмите Wi -Fi, чтобы щелкнуть переключатель, чтобы услышать щелчок в гарнитуре. Это шум запуска Wi -Fi (не включайте Wi -Fi при получении состояния радиостанции). Вы можете использовать мобильное приложение для успешного подключения в мобильное приложение и установите данные.Когда вы подключитесь к ручным или автоматическому ключу, вы можете автоматически идентифицировать. В состоянии передачи, индикаторный свет модуля Wi -Fi будет включен.Щелкните динамический коммутатор точки автоматической передачи, чтобы запустить функцию автоматической передачи 1, 1 сохраненный код.

7. Как использовать

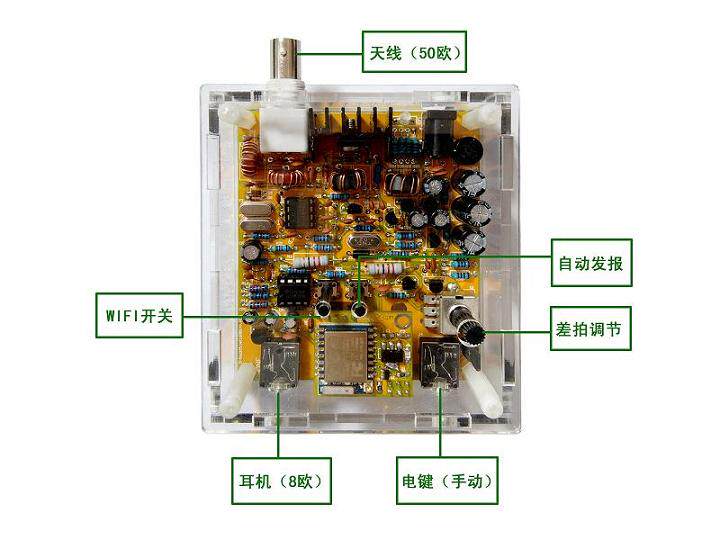

7.1. Диаграмма функции

Qiqi Electronic 77dianzi.taobao.com

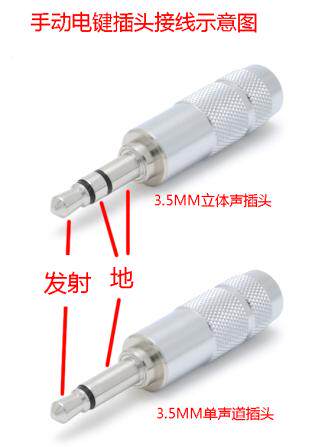

7.2, электрический ключ, поддерживает только ручные электрические связи без использования модуля WiFi.В случае использования модуля Wi -Fi поддерживаются как ручные, так и автоматические электрические связи. Когда 3,5 -мм заглушки распознаются в качестве ручной электрической связи, когда среднее значение 3,5 -миллиметровой штекеры и окончательный замыкание, в противном случае он будет распознан как автоматический электрический ключ.

Qiqi Electronic 77dianzi.taobao.comQiqi Electronic 77dianzi.taobao.com

7.3, самая распространенная двухканальная гарнитура с 8 -еуро (наиболее распространенная и наиболее общая).

7.4, антенна является ключом к коротко -волне, требующей антенны с частотой 7 МГц, импедансом 50 евро и резидентной волной ниже 1,5.Рекомендация заключается в следующем, и в нашем магазине есть продажи.

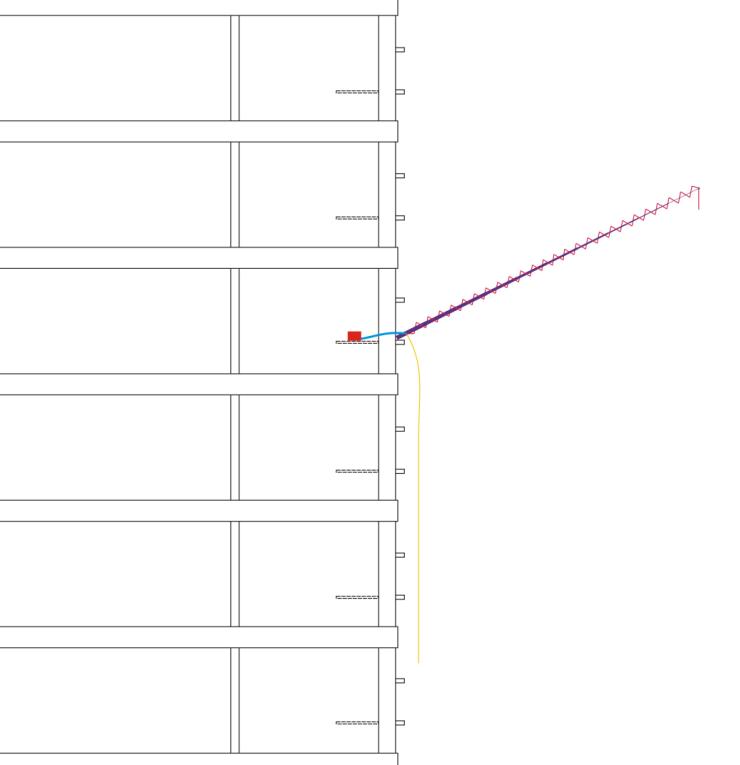

7.4.1, антенна GP, вертикальная сетчатая антенна, просты и легко установить.Существует достаточно количества сети для увеличения радиации, и эффективность сопоставима с чрезвычайно чрезвычайно антенной.Он подходит для жителей (четвертый этаж и выше) с большими антеннами, такими как положительный V и восемь леса. Для ветчины мы не можем подняться по крыше здания на среднем этаже здания, установленная антенна GP должна быть считается лучшим выбором для лучшего выбора. Это правильно.

Qiqi Electronic 77dianzi.taobao.com

Красный: Радио, синий: фидер, фиолетовый: рыболовная стержня (около 9 метров), желтая: земля (10 метров), розовый: Zhenzi (10,1 метра лакированная сумка)

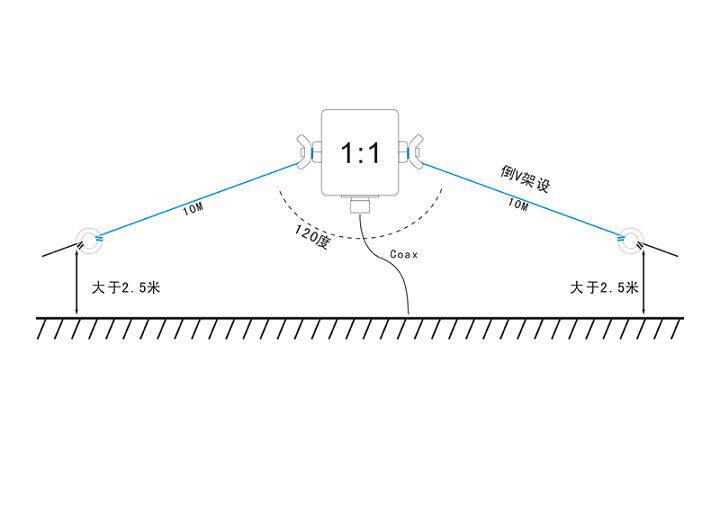

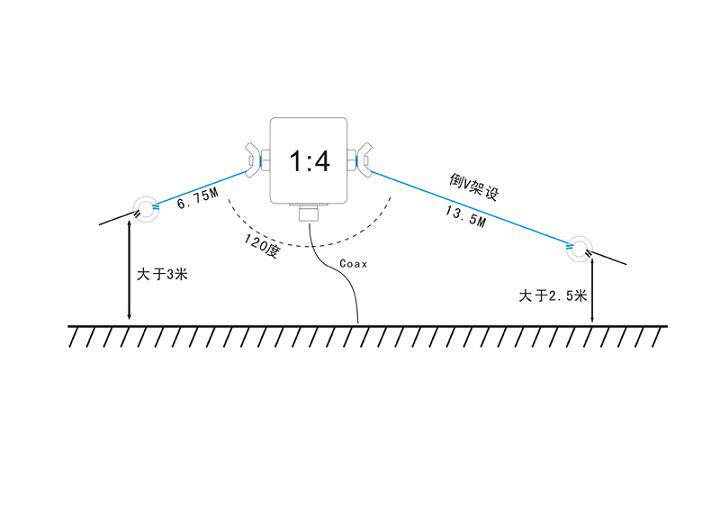

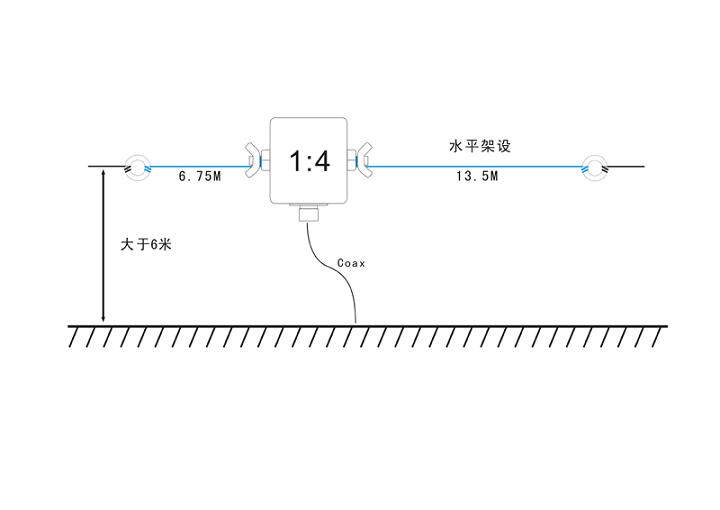

7.4.2, Винтон Актид

Уинтона антенна может хорошо работать на трех группах 40 м/20 м/10 м, а работа на 6м группе также хорошо работает.Есть много способов настроить в соответствии с фактической средой.

Qiqi Electronic 77dianzi.taobao.com

Qiqi Electronic 77dianzi.taobao.com

Qiqi Electronic 77dianzi.taobao.com

7.4.3, антенна DP

Антенна DP в основном использует связь Tiando. Влияние длинного расстояния очень хорошее. Используйте барон 1: 1, а длина волны вибратора с обеих сторон является очень распространенной антенной. Как правило, она заливает V.

Qiqi Electronic 77dianzi.taobao.com

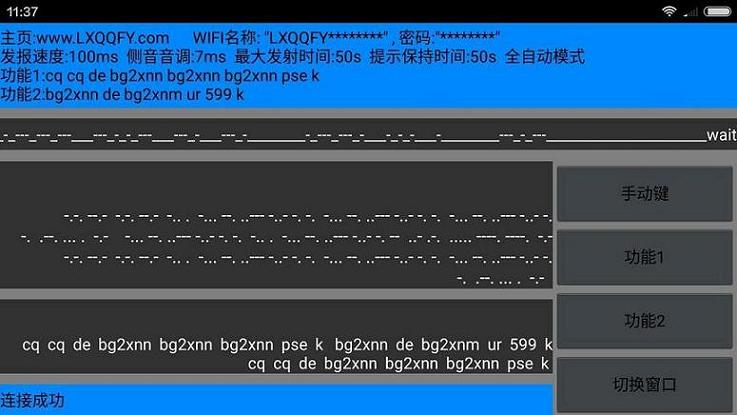

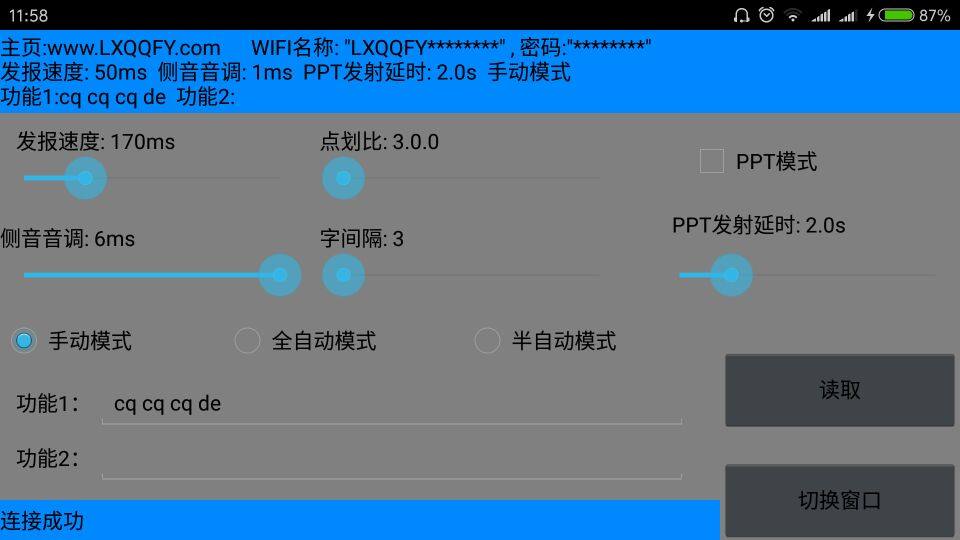

7.5, Wi -Fi модуль и программное обеспечение для мобильных телефонов

7.5.1, подключитесь к модулю Wi -Fi, отключите JP1, чтобы прыгнуть в шляпу и позвонить по радио.

7.5.2, включите телефон и подключите имя Wi -Fi"LXQQFY********",пароль"********"8*являются случайными числами.

7.5.3 Откройте мобильное приложение, оно подсказывает успешное соединение, а строка состояния в нижней части экрана отобразит текущее состояние подключения.

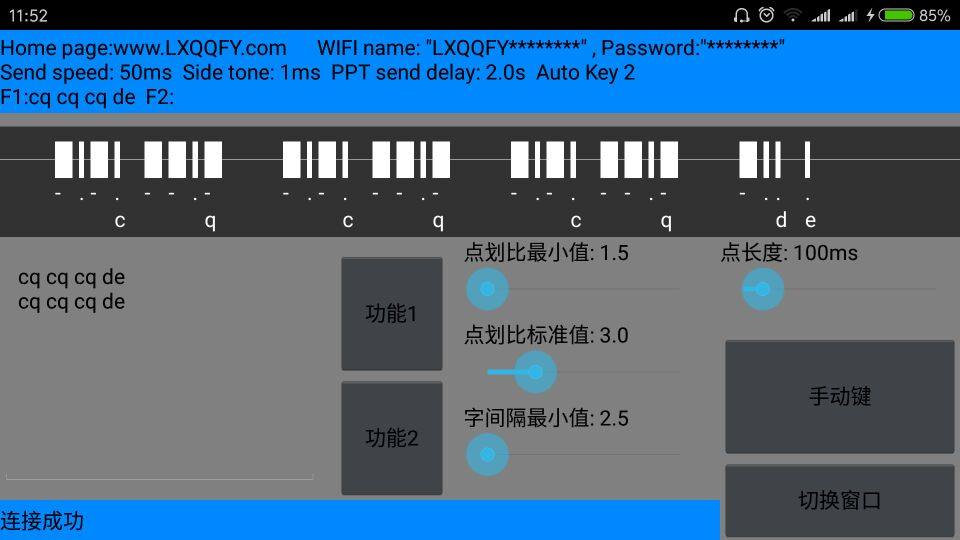

7.5.4, в бегущем окне, сроки радиоизлучения, распознавание кода Морзе и информацию о распознавании также можно контролировать, а также можно контролировать волосы.



7.5.5.1, Информация о приглашении с синей полосовой полосой, нижняя синяя полоса отображает состояние соединения.

7.5.5.2, серая поле напоминания во второй строке отображает время радиоэффективности, в сером подсказке третьей строки отображается идентифицированный код Морса, а в окне «Серый» в третьей строке отображается идентифицированная информация.

7.5.5.3,"Ручной ключ"Используется для управления радиосвязным отчетом,"Функция 1""Функция 2"Используется для автоматического функционального кода отчетности,"Переключить окно"Используется для переключения перед текущим запущенным окном и настройкой окна.

7.5.6, щелкните окно Switch, вы введите окно настройки, вы можете прочитать и записать информацию по радио.

7.5.6.1, Скорость отчетности, время настройки минимума автоматических отчетов и ручных ключей также является справочным временем для запуска специального радиосвязи для настройки содержимого радиостанции.

7.5.6.2,"отправлять"Относится к обновлению радио с текущей информацией и"сохранять","Читать"Это относится к информации, недавно отображаемой информацией по радио,"сохранять"Это означает сохранить изменения в текущей информации на мобильный телефон,"восстанавливаться"Это относится к информации, которая восстанавливает текущую информацию на мобильный телефон.

8. Список компонентов

1/4WФиксированное сопротивление

емкость

R1

0 евро

C1 C2 C3 C4 C5 C6 C7 C8

0.1uF(104)

R25 R26

10 евро

C18 C19 C20 C21
C22 C23 C24 C25

10nF(103)

R2 R3

22 евро/1 Вт

C17

1nF (102)

R27

100 евро

C15 C16

100pF(101)

R18

200 евро

C9 C10

33pF(33)

R5 R7

1K

C27 C26

56pF (82)

R23

2K2

C13 C11 C14 C12

470pF(471)

R11 R12

10K

электролитический конденсатор

R29 R30 R32 R31 R33 R34 R35 R28

4K7

CP1 CP2 CP3

1000uF/16V

R19 R20

22K

CP4 CP5 CP6 CP7

100uF/25V

R14 R15

47K

CP8 CP9

10uF/16V

R24

100K

CP10

1uF/16V

R16 R17

220K

индуктивность

R21 R22

470K

T1

1: 4 Трансформатор (черное магнитное кольцо 6 поворотов)

транзистор

T2

Трансформатор (черное магнитное кольцо 8 поворотов: 2 поворота)

D1

2W10 (рецептивный мост)

L1 L2

1UH (красное магнитное кольцо 16 поворотов)

D2

1n4755a (диод)

Интегральная схема

D7

1n4001 (диод)

U1

78L06

D3 D4 D5 D6 D8

1n4148 (диод)

U2

NE602 (с блоком IC)

Q8

2N7000 (пробирная трубка полевого эффекта)

U3

NE5532 (с блоком IC)

Q1

9018 (триод)

Кристалл

Q2

D882 (триод)

Y1 Y2 Y3

7.023MHz

Q3 Q4 Q5 Q6

8050 (триод)

Переменное сопротивление

Q7

8550 (триод)

W1

47K(473)

PCBОдин кусок платы

Другие компоненты

0.5mmОкрашенная упаковочная секция

JP1

Крышка для прыжков и по часовой стрелке

Заголовки и винты (D882 Использование)

J1

Q9 (BNC) место

51Европейское сопротивление 3W, как поддельная нагрузка

J2

источник постоянного тока

Оболочка

J3 J4

3,5 мм стереозвука

Одноразовая игла 5p двойной иглы 6p 6p (использование модуля Wi -Fi)

S1  S2

кнопка

WIFIМодуль (необязательно)











Карта макета печатной платы

Qiqi Electronic 77dianzi.taobao.com

Принципиальная схема

Qiqi Electronic 77dianzi.taobao.com
