SYB-46 Хлебная плата Экспериментальная плата Тестовая плата тестовая плата Тестовая плата 90*52*8,5 мм
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
[麻烦请朋友们一次性确定好所需购买的元件再下订单，种类多时用购物车，拍下付款后勿作修改和加单。麻烦请朋友们一次性确定好所需购买的元件再下订单，种类多的请使用购物车，拍下付款后勿作修改和加单。]
[需要购买面包线的请打开下面链接：]
[https://item.taobao.com/item.htm?spm=a1z10.3-c.w4002-6778094070.9.s3y9dv]&id=37864120365
[尺寸：90]×52×8.5mm
[0.035KG/片]
[万能电路实验板，使用非常方便，使用寿命在10万次以上，本产品采用工程塑料和优质高弹性金属片加工而成，经一些大中专院校学生使用后，普遍反应使用方便，寿命长，大大方便了一些中小电路的实验和制作。已在近100所学校劳技课推广使用。常用的电子元件可直接插!大大减少的导线数量，并整洁美观! 内部的高弹性不锈钢金属片，保证使用数万次!绝不会发生接触不好的情况!]

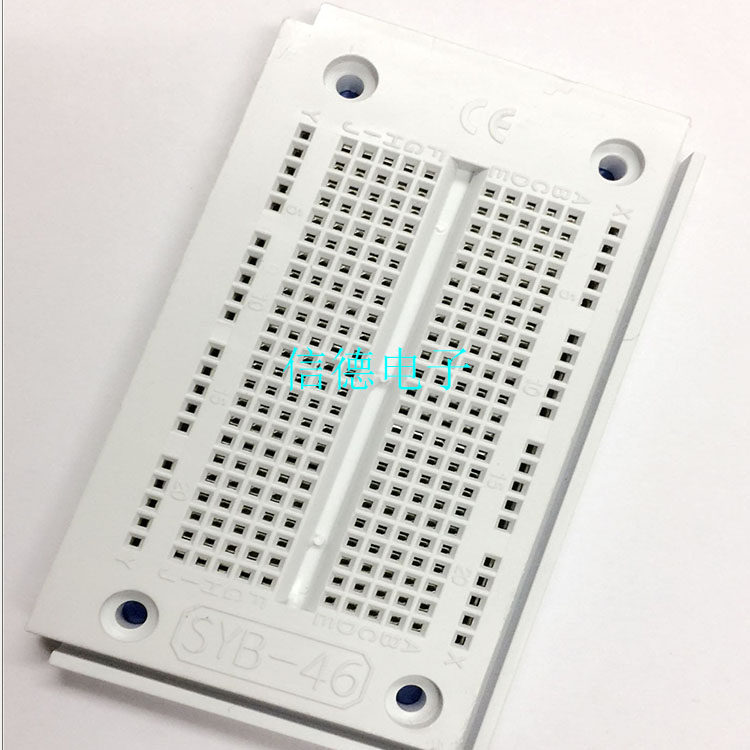

[通常，学生实验采用小号的SYB-46型面包板。面包板分上下两部分，上面部分一般是由一行或两行的插孔构成的窄条，行和行之间电气不连通。它由4行23列弹性接触簧片和ABS塑料槽板构成。在面包板上，标有A、B、C、D、E字母旁边的每竖列上有五个方孔，被其内部的一条金属簧片所接通，但竖列与竖列方孔之间是相互绝缘的。同理，标有F、G、H、I、J每竖列的五个方孔也是相通的。面包板上下两个横行X和Y，各有二十个方孔也是相通的。简单说来，每5列插孔为一组，通常的面包板上有10组或11组。对于10组的结构，左边3组内部电气连通，中间4组内部电气连通，右边3组内部电气连通，但左边3组、中间4组以及右边3组之间是不连通的。对于11组的结构，左边4组内部电气连通，中间3组内部电气连通，右边4组内部电气连通，但左边4组、中间3组以及右边4组之间是不连通的。若使用的时候需要连通，必须在两者之间跨接导线。下面部分是由中间一条隔离凹槽和上下各5行的插孔构成。在同一列中的5个插孔是互相连通的，列和列之间以及凹槽上下部分则是不连通的。]
[面包板是实验室中用于搭试电路的重要工具，熟练掌握面包板的使用方法是提高实验效率，减少实验故障出现机会的基础之一。在具体使用的时候，通常是两窄一宽同时使用，两个窄条的第一行一般和地线连接，第二行和电源相连。由于集成块电源一般在上面，接地在下面，如此布局有助于将集成块的电源脚和上面第二行窄条相连，接地脚和下面窄条的第一行相连，减少连线长度和跨接线的数量。中间宽条用于连接电路，由于凹槽上下是不连通的，所以集成块一般跨插在凹槽上。]
